ABB规格60x40电缆通道三维设计模型

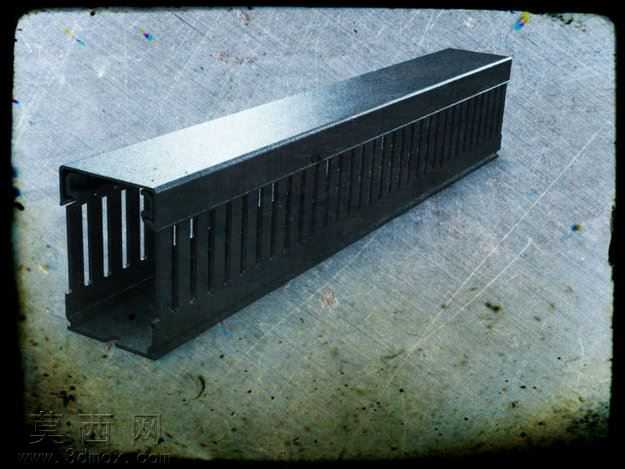

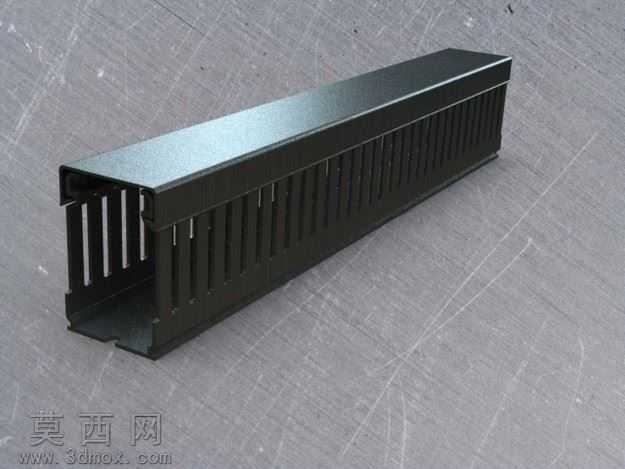

本模型为规格60x40的ABB款电缆通道三维设计成果，建模过程以实际工业布线场景的使用需求为核心依据，采用参数化建模方式完成整体结构搭建，可根据实际布线需求灵活调整长度参数，适配不同机柜、设备内部的走线布局要求。模型整体为长条形槽式结构，主体采用U型槽体搭配可拆卸盖板的组合设计，槽体侧壁均匀排布规整的出线齿槽，齿槽间距经过合理测算，既能够保证线缆可以从任意位置顺畅引出，又能维持槽体整体的结构强度，避免侧壁受力出现形变。建模阶段对各部位的连接结构做了精细化处理，盖板与槽体的卡扣配合位做了公差适配设计，还原实际产品装配时的卡合手感，既保证盖板安装后不易脱落，又能在需要增减线缆时轻松拆卸，无需借助额外工具。材质渲染阶段，模型主体采用哑光黑色硬质工程塑料材质，还原工业级电缆通道常用的PVC或阻燃ABS材质质感，表面添加细微的磨砂纹理效果，避免渲染时出现过于突兀的塑料反光，同时对槽体边缘的倒角、齿槽的切口做了细节优化，还原实际产品注塑成型后的边缘特征，不存在生硬的直角锐边，符合工业产品的安全设计规范。结构设计上充分考虑电缆通道的实际使用功能，槽体内部空间做了净空校验，60x40的内截面尺寸可以满足多股控制线缆、动力线缆的分层排布需求，侧壁的齿槽开口宽度适配常规工业线缆的线径，不会出现线缆卡滞或者开口过大无法固定线缆的问题。模型的细节还原度较高，槽体底部的防滑纹理、盖板表面的细微加强筋结构都做了对应建模，渲染时通过光影调整突出结构的立体感，能够直观展示电缆通道的装配形态与使用场景，可用于电气布线方案演示、机柜布局模拟、工业产品展示等多种场景，为电气设计环节的布线规划提供直观的三维参考，帮助设计人员提前预判走线空间、线缆排布合理性，减少实际安装阶段的布线调整工作量。
