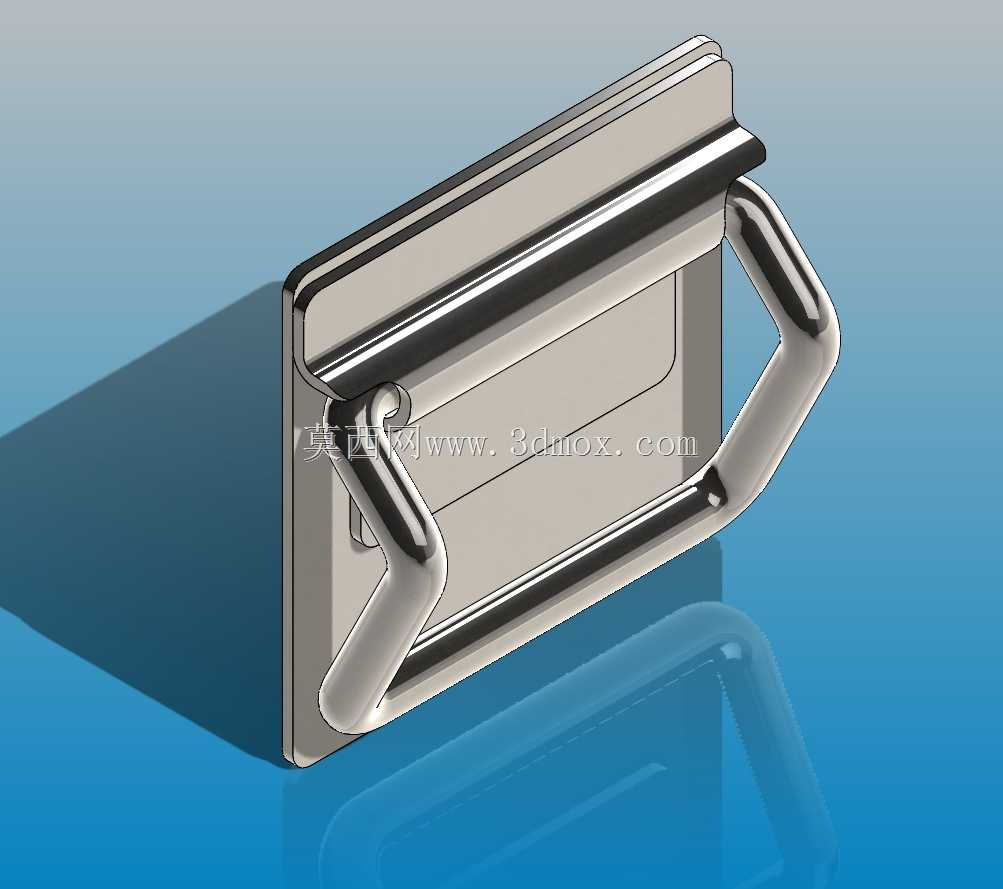

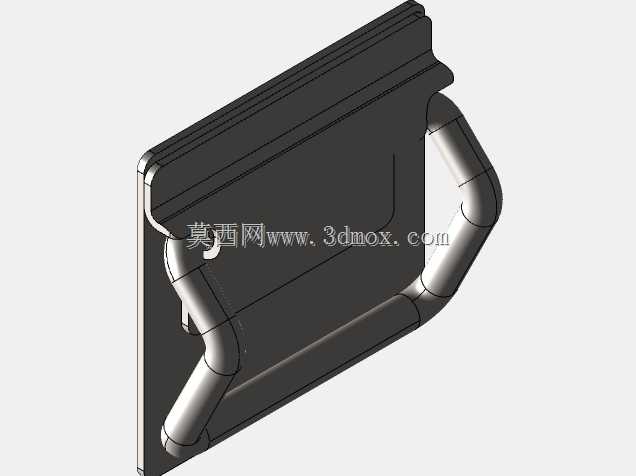

嵌入式可折叠金属拉手结构设计

　　这款嵌入式可折叠金属拉手，主要面向各类工业箱体、设备舱门、便携工具箱、通讯机柜等需要兼顾拉手功能性与安装面平整度的应用场景。在实际设备使用场景中，外露式拉手往往会在设备运输、堆叠、人员通行过程中产生剐蹭风险，或是占用额外的外部安装空间，而这款折叠式结构的拉手在非使用状态下可以完全收合嵌入安装基座的凹槽内，拉手外表面与安装基座平面保持齐平，不会形成突出的干涉结构，能有效降低设备转运、现场布设过程中的磕碰概率，同时也能让设备外表面更加整洁规整。

　　从功能特性来看，该拉手采用双支点旋转折叠结构，拉手主体为弯折成型的金属杆件，两端通过转轴与安装基座连接，转轴位置设置有限位结构，当拉手翻起至使用状态时，限位结构会卡止拉手的旋转角度，让拉手与安装基座保持固定的握持夹角，保证提拉受力时结构不会发生意外回转，承重状态下的受力直接通过转轴传递到安装基座，再由基座的安装固定点分散到设备门板或箱体壁上，受力路径清晰，没有多余的传力损耗。收合状态下，拉手杆件完全嵌入基座的预留槽内，依靠结构本身的贴合阻尼保持收合状态，不会因为设备晃动、倾斜出现意外弹开的情况，不需要额外设置锁止卡扣，减少了零件数量，也降低了后续使用过程中的故障点。

　　设计过程中，首先考虑的是安装边界的适配性，安装基座为矩形平板结构，采用嵌入式安装时需要在门板或箱体壁上开设与基座外形匹配的沉台安装孔，基座背面设置有固定安装孔位，可以通过螺栓或者铆接的方式与安装面固定，安装完成后基座正面与安装面齐平，不会突出表面。拉手的握持部分做了圆弧过渡处理，没有尖锐棱角，操作人员握持提拉时不会硌手，金属杆件的截面尺寸经过受力校核，能够满足常规工业箱体、设备舱门的提拉承重需求，在额定承重范围内不会出现杆件弯曲变形、转轴断裂的情况。

　　从结构细节来看，安装基座的槽型轮廓与拉手收合后的外形完全匹配，槽体深度刚好容纳拉手杆件的直径，收合后没有明显的突出缝隙，既可以避免灰尘、杂物进入转轴缝隙影响旋转灵活性，也能让整体外观更加协调。转轴位置采用间隙配合设计，既保证拉手旋转翻折时的顺畅度，不会出现卡滞、晃动过大的问题，也能控制长期使用后的磨损量，延长结构的使用寿命。拉手表面做了抛光金属处理，具备一定的防锈耐腐蚀能力，可以适应车间、户外机房等不同的使用环境，不会因为短期的潮湿、粉尘接触出现表面锈蚀影响使用。

　　在实际选型应用中，这类折叠拉手常被用在需要经常开启、且对安装面平整度有要求的设备部位，比如便携检测设备的提手、通讯机柜的侧部辅助拉手、工具箱的箱体提手、小型工业设备的舱门拉手等，相比外露式固定拉手，它的空间占用更小，安装完成后的整体性更强，同时折叠结构的操作逻辑简单，不需要复杂的解锁动作，只需要将拉手从槽内抠出翻起即可使用，收合时直接按压回槽位即可，操作便捷，不需要额外的学习成本。设计时也充分考虑了不同安装场景的适配性，基座的安装孔位采用通用间距设计，能够适配多数常规厚度的金属门板、复合板材的安装需求，不需要对安装面做额外的复杂加工，只需要铣出对应尺寸的沉台、钻好固定孔即可完成安装，加工难度低，适合批量设备装配使用。
