遥控仿真挖掘机铲斗支撑臂结构

　　该结构件为遥控比例仿真挖掘机的铲斗支撑连接臂，是小型遥控工程模型作业端的核心受力传力部件，主要应用于1:12、1:14等主流比例的液压或电动遥控仿真挖掘机模型，承担斗杆与铲斗之间的载荷传递、动作导向功能，在模型完成挖掘、举升、卸料等全流程作业动作时，承受铲斗端传递来的挖掘阻力、物料重力以及铰接部位的交变冲击载荷，是保证模型作业动作还原度、结构可靠性的关键零件。

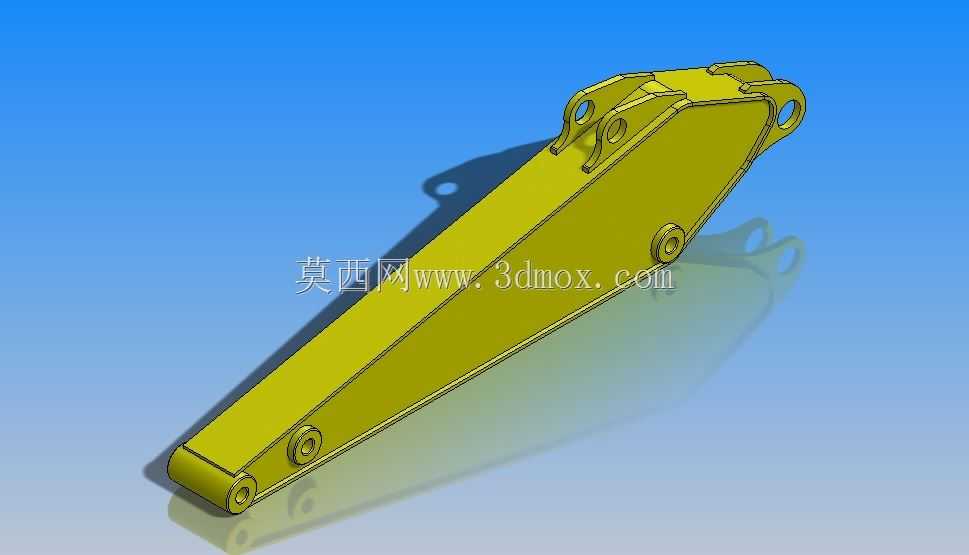

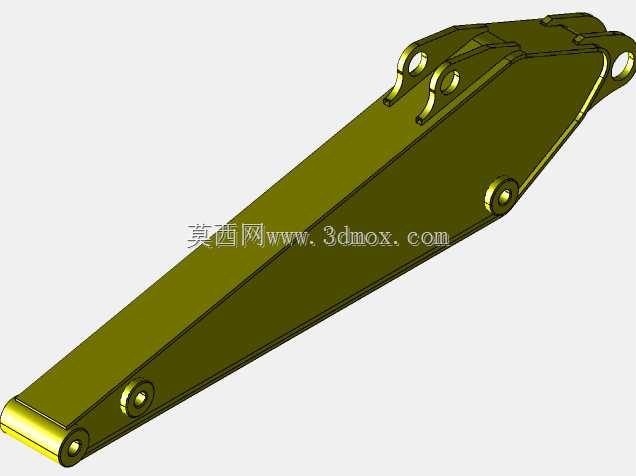

　　从实际功能特性来看，该臂体采用箱型变截面结构设计，整体沿长度方向从与斗杆连接的铰接端向铲斗连接端逐步收窄，这种结构形式在保证整体抗弯、抗扭刚度的前提下，尽可能降低了臂体自身重量，适配遥控模型有限的动力输出阈值，避免因臂体自重过大导致的舵机或液压油缸负载超标、动作迟滞问题。臂体上共设置三处铰接安装位：上端两处同轴铰接孔用于连接斗杆端的驱动连杆与摇臂，匹配铲斗收放的驱动行程，下端一处铰接孔用于与铲斗本体铰接，形成稳定的四连杆传动结构，保证铲斗在整个收放行程内的传动角度始终处于高效区间，避免出现传动死点。臂体侧面预留的圆形安装凸台，用于固定铲斗驱动油缸的缸筒端铰接座，安装位的同轴度公差控制在0.05mm以内，保证油缸伸缩过程中无卡滞、偏磨问题。

　　设计过程中，首先参考了实机小型挖掘机的斗杆结构比例，结合遥控模型的动力参数、作业负载要求进行等比例缩放优化，没有完全照搬实机的厚重结构，而是针对模型常用的ABS、PLA打印材质或者铝合金加工材质的力学性能，调整了臂体的壁厚参数，将箱型结构的内部筋板布局优化为沿主受力方向布置的纵向筋+横向加强筋组合，在铰接孔位置单独做了镶套安装位，可嵌入铜套或者轴承来降低铰接部位的转动磨损，延长模型的使用寿命。外形尺寸方面，臂体总长度适配6s级遥控挖掘机的安装边界，两端铰接孔的中心距严格匹配对应型号斗杆、铲斗的安装孔位，安装时无需额外打孔修配，可直接与标准规格的模型销轴、连杆配件适配，臂体的最大外轮廓宽度控制在对应型号挖掘机的侧护板间距范围内，动作过程中不会与周边的行走架、回转平台结构发生运动干涉。

　　从实际应用场景来看，该部件既可以用于量产遥控挖掘机模型的替换改装配件，满足模型爱好者升级仿真度、提升结构强度的需求，也可以作为工程机械教学演示的缩比模型部件，直观展示挖掘机工作装置的连杆传动原理、受力传递路径。设计时充分考虑了不同加工工艺的适配性，若采用3D打印加工，臂体的拔模角度、最小壁厚都满足FDM或者光固化打印的工艺要求，无需添加额外支撑即可完成打印；若采用铝合金CNC加工，臂体的外形曲面均为规则的拉伸、倒角特征，加工走刀路径简单，装夹定位方便，可有效降低加工成本。铰接孔的孔径尺寸统一采用模型行业通用的标准销轴直径，互换性强，可适配市面上多数同比例遥控挖掘机的通用配件，用户在改装或者维修时无需单独定制销轴等连接件。臂体的外形细节还原了实机铲斗臂的焊接棱线、安装凸台特征，表面无多余的装饰性结构，既保证了仿真外观效果，也避免了多余结构带来的应力集中问题，在长期承受交变载荷的工况下，铰接部位、截面变化位置的应力分布均匀，不会出现局部断裂、变形的问题。
