6001型深沟球滚动轴承结构设计

　　在各类轻载旋转传动机构的设计选型中，6001规格的深沟球轴承是应用覆盖范围极广的标准支撑部件，从民用消费电子的小型传动结构、通讯设备的转动连接位，到小型输送线的从动辊支撑、精密仪器的旋转轴定位，都能见到这类轴承的应用身影。这类轴承的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的双向轴向载荷，在轴系运转过程中通过滚动体的滚动摩擦替代传统滑动摩擦，大幅降低轴件与安装座之间的摩擦损耗，减少传动过程中的能量损失，同时将轴系的径向跳动与轴向窜动控制在设计允许的公差范围内，保证整套旋转机构的运转精度与使用寿命。

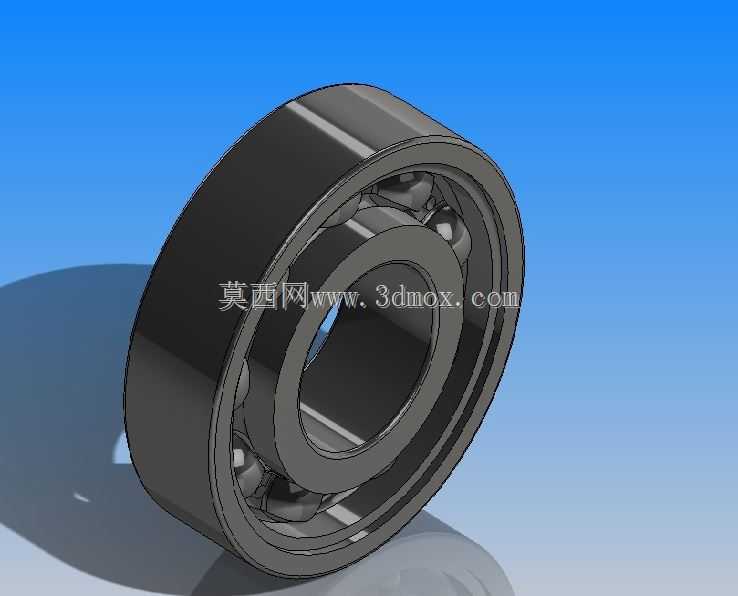

　　从结构设计逻辑来看，这款6001轴承采用深沟球轴承的经典结构布局，由内圈、外圈、一组钢质滚动体、冲压保持架四个核心部分组成。内圈的内孔与旋转轴采用过盈配合安装，内圈外侧加工有与滚动体曲率匹配的弧形滚道，运转时随轴同步旋转；外圈的外圆柱面与安装基座的轴承座孔采用过渡或小间隙配合，固定在安装位上不随轴转动，内侧同样加工有对应曲率的滚道，为滚动体提供外侧滚动轨道；滚动体均匀分布在内外圈的滚道之间，是承受载荷、传递力的核心元件，保持架的作用是将相邻滚动体均匀分隔开，避免滚动体在运转过程中相互接触摩擦，同时引导滚动体在滚道内顺畅循环滚动，优化轴承内部的载荷分布状态。

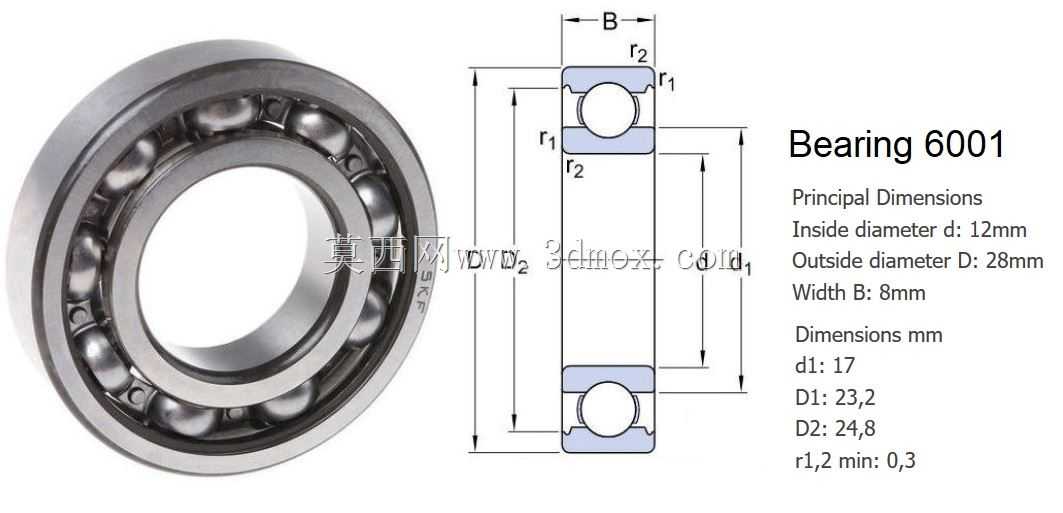

　　在安装边界与尺寸适配层面，6001作为标准深沟球轴承，其外形尺寸遵循通用轴承的标准规范，内孔直径适配12mm直径的轴件，外圈外径为28mm，轴承整体宽度为8mm，设计选型时只要轴系的支撑位轴径、轴承座安装孔尺寸与该参数匹配，同时轴系的额定径向载荷、极限转速在该型号轴承的允许工作范围内，即可直接选用，无需单独定制非标支撑结构，能够大幅缩短设备的设计与生产周期。在实际装配过程中，需要注意内圈与轴的配合公差选择，若为旋转内圈的常规应用场景，内圈与轴选用k6等级的过渡配合即可满足传力需求，避免配合过松导致内圈跑圈磨损轴件，也需避免配合过紧导致轴承安装后内部游隙过小，引发运转发热、提前失效的问题；外圈与轴承座的配合可选用J7等级的公差，保证外圈在承受冲击载荷时不会出现周向转动，同时也方便后期维护时的轴承拆卸更换。

　　从实际应用的工况适配角度来说，这款轴承更适合中低载荷、中高转速的工作场景，比如小型伺服电机的输出轴支撑、办公自动化设备的辊轴传动、家用小电器的旋转结构、小型模型传动机构的转动位等，这类场景下轴承承受的径向载荷通常不超过其额定动载荷的30%，轴向载荷占比不超过径向载荷的25%，能够充分发挥深沟球轴承摩擦阻力小、旋转精度高、维护成本低的优势。在建模过程中，需要严格保证滚道的曲率半径与滚动体直径的匹配关系，通常滚道曲率半径取滚动体直径的0.515-0.52倍，既保证滚动体与滚道有足够的接触面积降低接触应力，又不会因为曲率过于贴合导致滚动体运转时的摩擦阻力增大；同时要保证保持架的兜孔间隙设计合理，间隙过小会卡滞滚动体增大运转阻力，间隙过大则会导致滚动体在高速运转时出现窜动，引发振动与噪音问题。另外在建模时还需要还原轴承的密封结构可选设计，针对有防尘需求的应用场景，可在内外圈的两侧加装防尘盖，阻挡外部粉尘、碎屑进入轴承内部滚道，避免杂质磨损滚动体与滚道表面，延长轴承在多尘工况下的使用寿命；针对有润滑脂密封需求的场景，还可加装接触式橡胶密封圈，防止轴承内部的润滑脂泄漏，同时阻挡外部液态杂质进入轴承内部，适配更复杂的工作环境。

　　在轴系设计的选型校核阶段，除了基础的尺寸匹配之外，还需要结合实际工况计算轴承的额定寿命，将轴系运转时的实际径向载荷、轴向载荷、工作转速、预期工作时长代入寿命计算公式，校核所选6001轴承的额定动载荷是否满足寿命要求，避免选型不当导致轴承提前失效，引发整套设备的故障停机。同时还要注意轴承安装位的同轴度设计，同一根轴上的两个轴承安装位需要保证足够的同轴度公差，若同轴度偏差过大，会导致轴承内外圈出现偏角，滚动体在滚道内出现偏载，局部接触应力大幅升高，不仅会增大运转时的振动与噪音，还会大幅缩短轴承的实际使用寿命。在装配工艺层面，安装轴承时需要采用压装工具均匀施力于轴承套圈端面，禁止通过敲击滚动体、保持架的方式安装轴承，避免滚动体表面出现压痕、保持架出现变形，影响轴承的正常运转精度。
