多层圆筒组件焊接结构三维设计

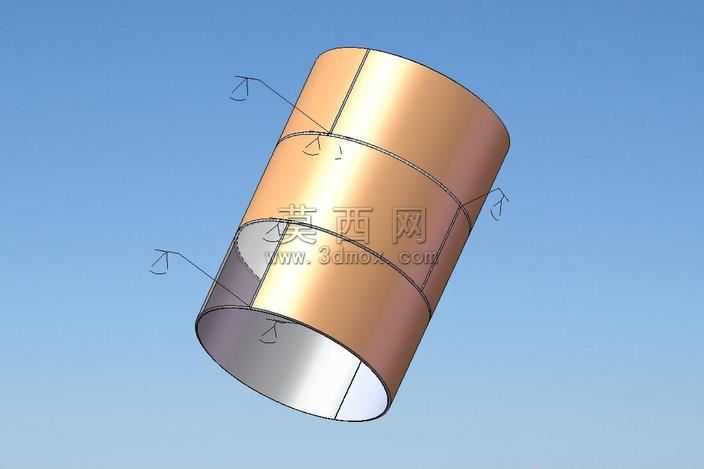

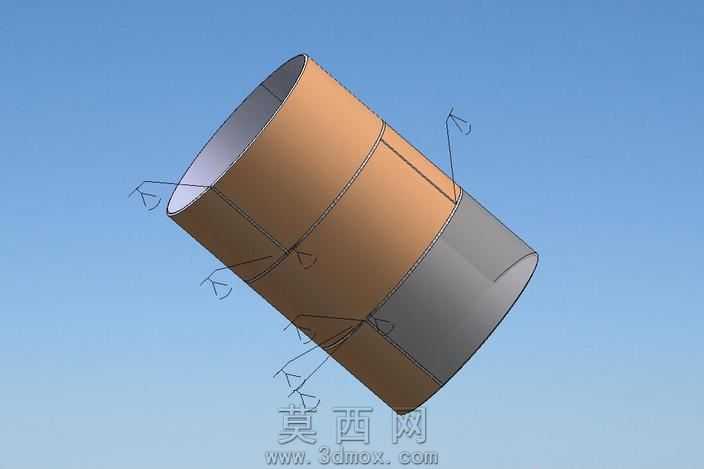

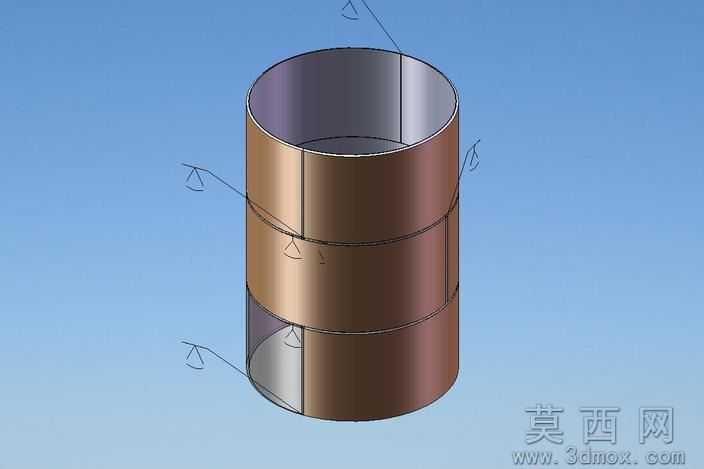

本作品为多层圆筒焊接组件的三维设计成果，整体采用同轴堆叠的三段式薄壁圆筒结构，建模过程严格遵循焊接构件的设计逻辑，先完成单段薄壁筒体的基础特征创建，每段筒体均以等壁厚圆柱面为基础，通过抽壳特征保证壁厚均匀一致，再对各段筒体的对接端面进行公差适配处理，确保拼接时的同轴度误差控制在合理范围内。建模阶段重点还原了焊接工艺对应的结构细节，在各段筒体的对接位置预留了标准焊缝坡口结构，同时通过特征引用的方式，将焊缝特征与筒体装配关系进行参数化绑定，当调整筒体直径、壁厚或堆叠间距时，焊缝的尺寸、位置会同步更新，完全符合固体工程中焊接特征的创建规范。材质渲染方面，为筒体金属表面赋予了带有细微拉丝纹理的金属材质，通过调整环境光遮蔽参数，清晰呈现出薄壁结构的内外层次，焊缝位置则采用略深于基体的材质色调，直观区分焊接区域与筒体本体，同时搭配半透明的焊接符号标注层，将角焊缝的焊脚尺寸、焊接位置等工艺信息清晰标注在对应位置，既保证模型的视觉辨识度，也兼顾了工程标注的实用性。结构设计上，三段筒体沿轴向依次堆叠，相邻筒体的对接边完全对齐，所有焊缝均沿圆周方向连续布置，既保证了组件的整体连接强度，也还原了实际焊接生产中筒体环缝焊接的典型结构，模型中还通过辅助参考线标注了各段筒体的轴向定位基准，方便后续工程图导出或生产加工时的尺寸校验。整个设计过程重点解决了装配环境下焊接特征的引用关联问题，通过合理的特征层级规划，避免了焊接特征与基体特征的参数冲突，确保模型在后续修改、工程转换过程中保持结构完整性，可直接用于焊接工艺演示、结构力学仿真前期建模参考，也可作为同类薄壁筒体焊接结构设计的参照模板。
