精密涡轮动力传动核心构件

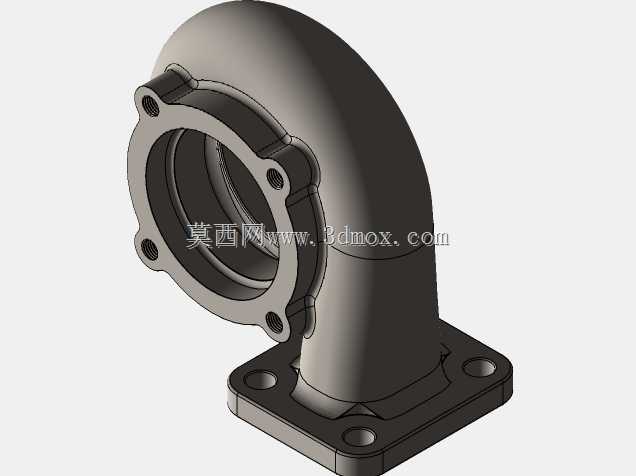

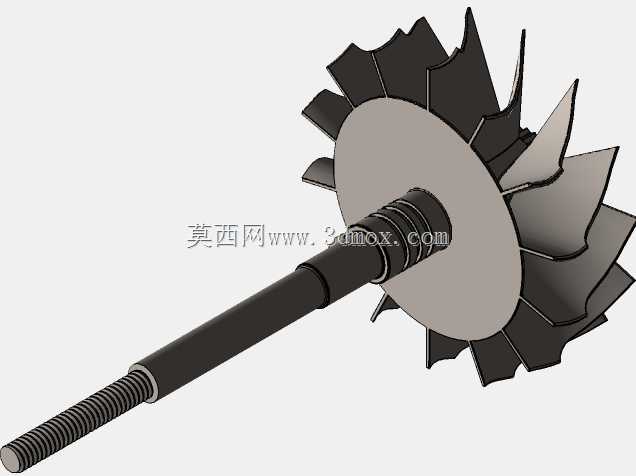

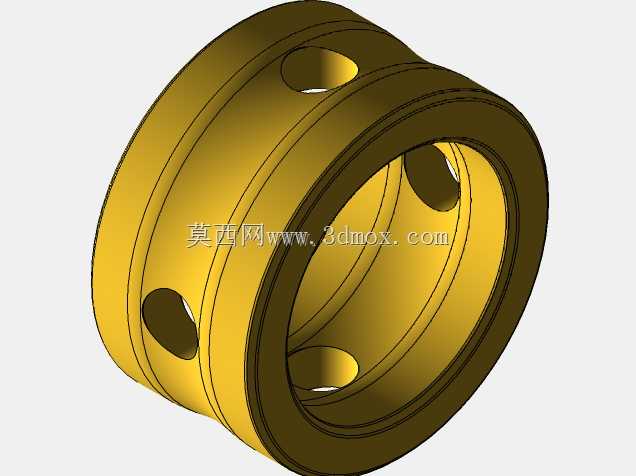

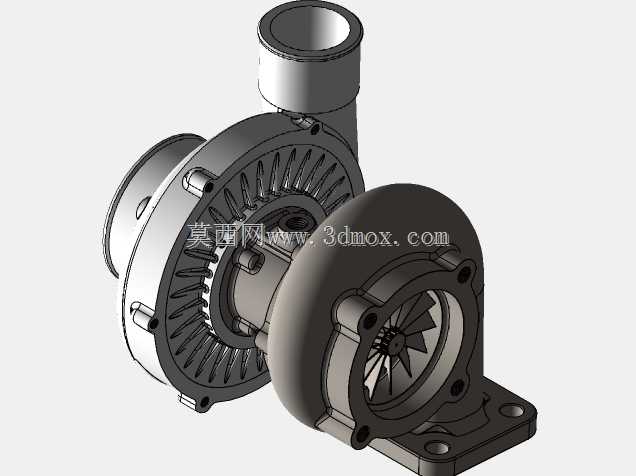

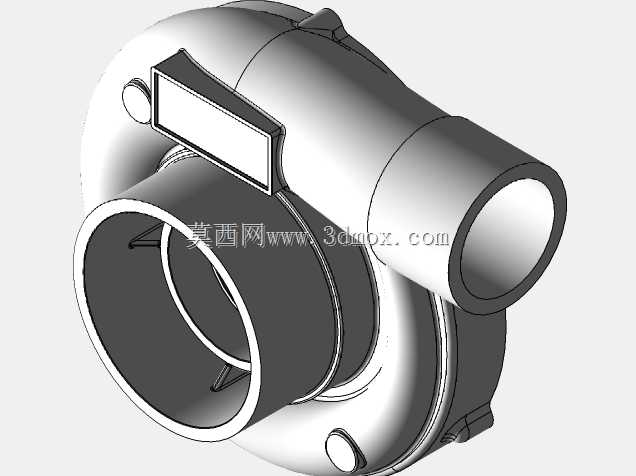

　　在流体动力传输、动力增压、能量转换类设备的核心传动链路里，涡轮是直接决定能量转换效率与运行稳定性的关键部件，这类构件的设计精度直接影响整套设备的输出功率、运行噪音与服役寿命，也是很多动力设备迭代时优先优化的核心单元。从实际应用场景来看，这类涡轮构件广泛适配在小型涡轮增压装置、流体输送泵的动力端、微型燃气轮机的做功单元、工业通风设备的动力叶轮组，甚至部分精密传动的减速机构中，不同场景下的涡轮叶型曲率、叶片数量、轮毂连接结构都会根据实际工况做针对性调整，不存在通用的万能结构。做这类构件的三维设计时，首先要锚定的是安装边界的匹配度，轮毂端的连接轴径、键槽尺寸、端面定位止口的公差必须和配套的传动轴、轴承位完全适配，不能出现安装干涉，

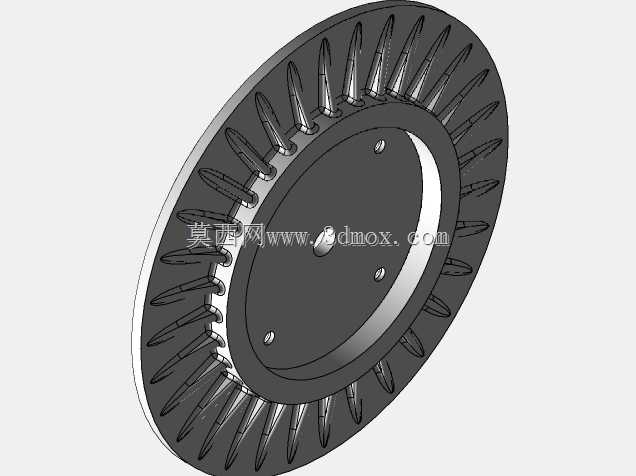

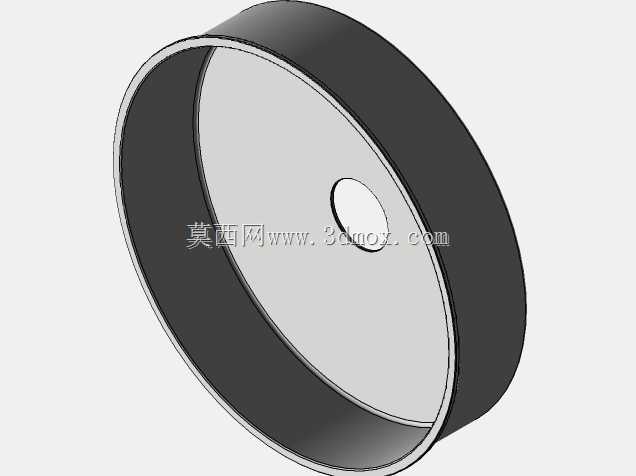

　　很多新手建模时容易忽略端面的倒角与退刀槽结构，实际加工时就会出现装配不到位、应力集中导致的轮毂开裂问题。叶型的设计思路要结合流体的流向特性来调整，比如用于气体增压场景的涡轮，叶片的进气角、出气角要匹配气流的入射角度，减少气流在叶道内的涡流损失，叶片的厚度从根部到叶顶要做渐变处理，根部厚度更大来承载旋转时的离心力，叶顶厚度适当降低来减少与壳体之间的间隙泄漏，同时叶顶与壳体内壁的间隙要控制在合理范围，间隙过大会导致容积效率下降，间隙过小则容易在高速旋转时出现刮蹭故障。从结构特性来看，这类涡轮的整体动平衡精度要求极高，建模时就要保证所有叶片沿圆周方向均匀分布，单个叶片的质心偏差要控制在允许范围内，避免高速旋转时产生过大的径向振动，

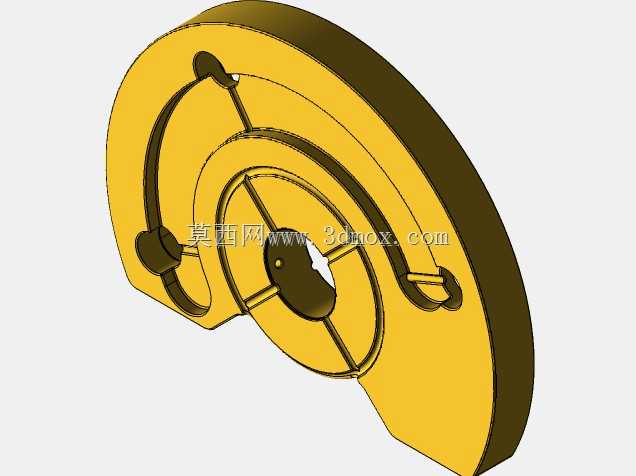

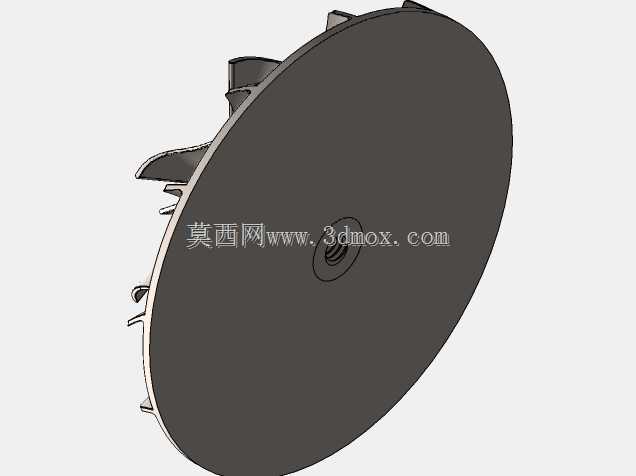

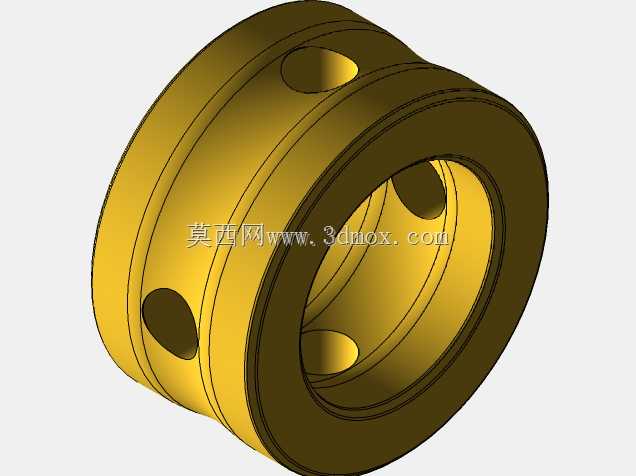

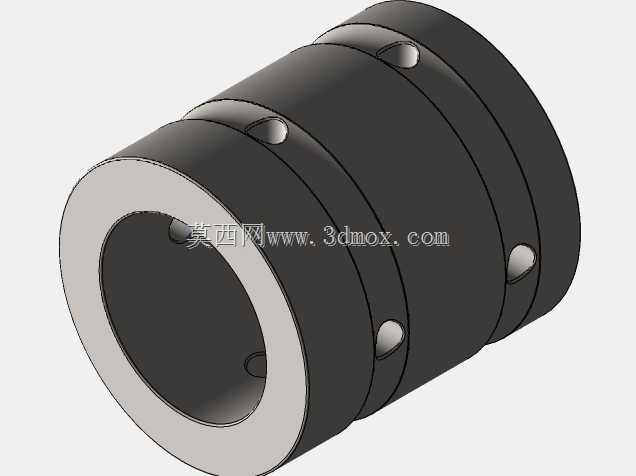

　　传递到轴承端导致轴承过早失效。轮毂部分的减重设计也要兼顾结构强度，在非受力区域可以做均匀的减重孔，但减重孔的位置不能破坏轮毂的应力分布路径，通常会在相邻叶片的根部对应位置做等直径的减重结构，保证旋转时的质量均匀性。实际选型适配时，要注意涡轮的进出口通径与配套管路的尺寸匹配，流体进入叶轮前的流道要做平滑过渡，避免突然变径导致的流阻增大，很多现场调试时出现的出力不足问题，往往不是涡轮本身的设计缺陷，而是进出口流道的衔接不合理导致的流体损失。另外，涡轮的表面粗糙度也会影响运行效率，叶片型面的粗糙度要控制在合理范围，减少流体与壁面的摩擦阻力，建模时就要预留好后续表面处理的余量，避免加工后尺寸超差。在安装结构的设计上，

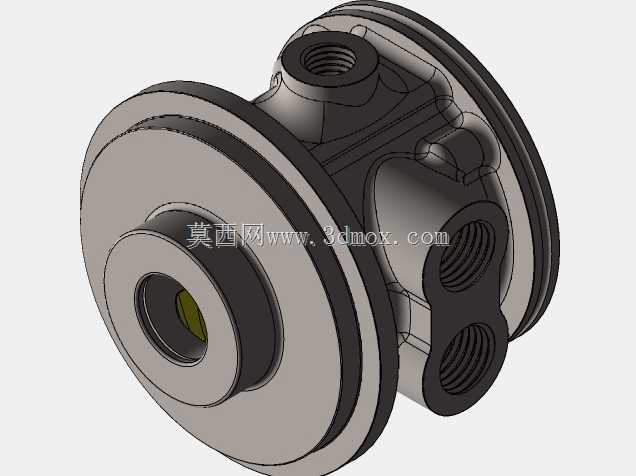

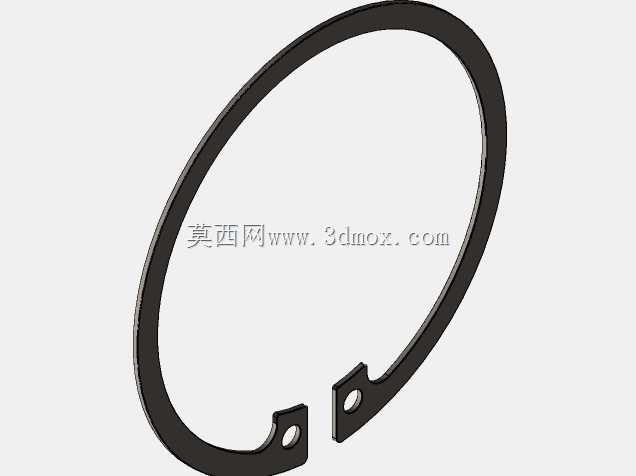

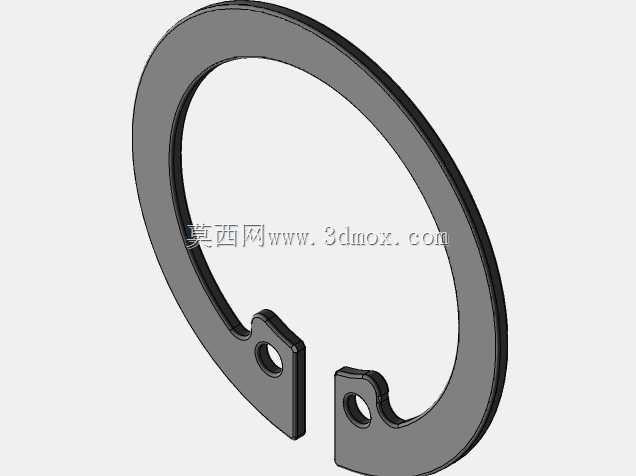

　　轴孔与传动轴的配合通常选用过渡配合，搭配平键传递扭矩，轴端要设计锁紧螺纹孔或者挡圈槽，防止高速旋转时涡轮出现轴向窜动，和相邻的壳体部件发生碰撞。这类构件的三维建模过程中，要特别注意叶片与轮毂的过渡圆角处理，圆角半径不能过小，否则会在根部产生严重的应力集中，设备长期变载荷运行时容易出现叶片断裂的故障，很多现场的失效案例都源于这个细节的疏忽。不同工况下的涡轮材质选择也会影响结构设计，比如用于高温烟气场景的涡轮，要考虑材料高温下的蠕变特性，叶片的厚度要适当增加，轮毂的连接长度也要加长来保证高温下的连接可靠性；而用于普通常温流体输送的涡轮，则可以在保证强度的前提下尽量做轻量化设计，降低旋转惯量，提升设备的响应速度。
