消防车夹心式动力输出齿轮箱结构设计

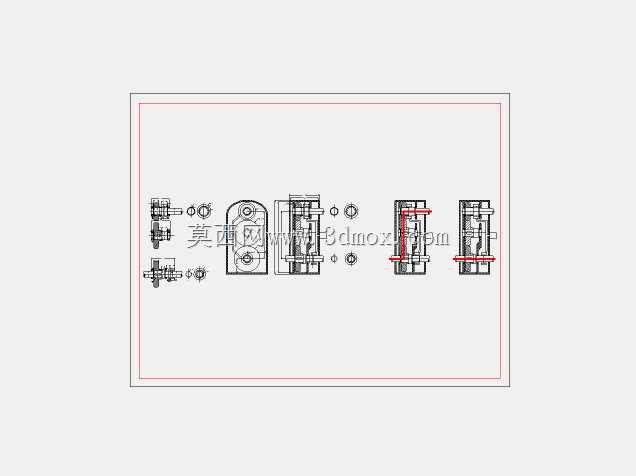

　　这款夹心式PTO齿轮箱主要适配消防作业车辆的动力取力场景，安装在车辆底盘传动系统的离合器与变速器之间的预留空间内，不需要额外改动底盘原有主传动的布局结构，就能实现行驶动力与上装消防作业动力的切换输出，解决了传统侧置取力器输出扭矩不足、安装空间受限的问题。从结构布局来看，整套传动采用三级圆柱齿轮减速传动路径，输入轴直接对接发动机飞轮端的动力输出，中间轴依次布置不同模数的传动齿轮，输出轴可根据消防泵的安装方向选择轴向伸出位置，整套齿轮副全部封装在一体式铸造的箱型壳体内，壳体外形做了圆弧过渡处理，既能够避让底盘车架的纵梁安装位，也能提升壳体整体的抗扭刚度，避免消防泵满负荷作业时壳体出现形变导致齿轮啮合偏差。

　　设计过程中首先核算了消防泵额定工况下的输入扭矩与转速要求，匹配各级齿轮的传动比，将输入的发动机高转速降低到消防泵适配的工作转速区间，同时保证输出扭矩满足大流量消防泵满负荷打水的作业需求。齿轮参数选择上，各级齿轮分别采用不同的模数与齿宽设计，高速级齿轮选用较小模数配合斜齿结构降低传动噪音，低速级齿轮采用大模数直齿结构提升重载承载能力，所有齿轮的安装轴都配置了对应载荷等级的滚动轴承，轴承位的同轴度公差严格控制在0.02mm以内，避免高速运转时出现轴承偏磨、齿轮打齿的故障。

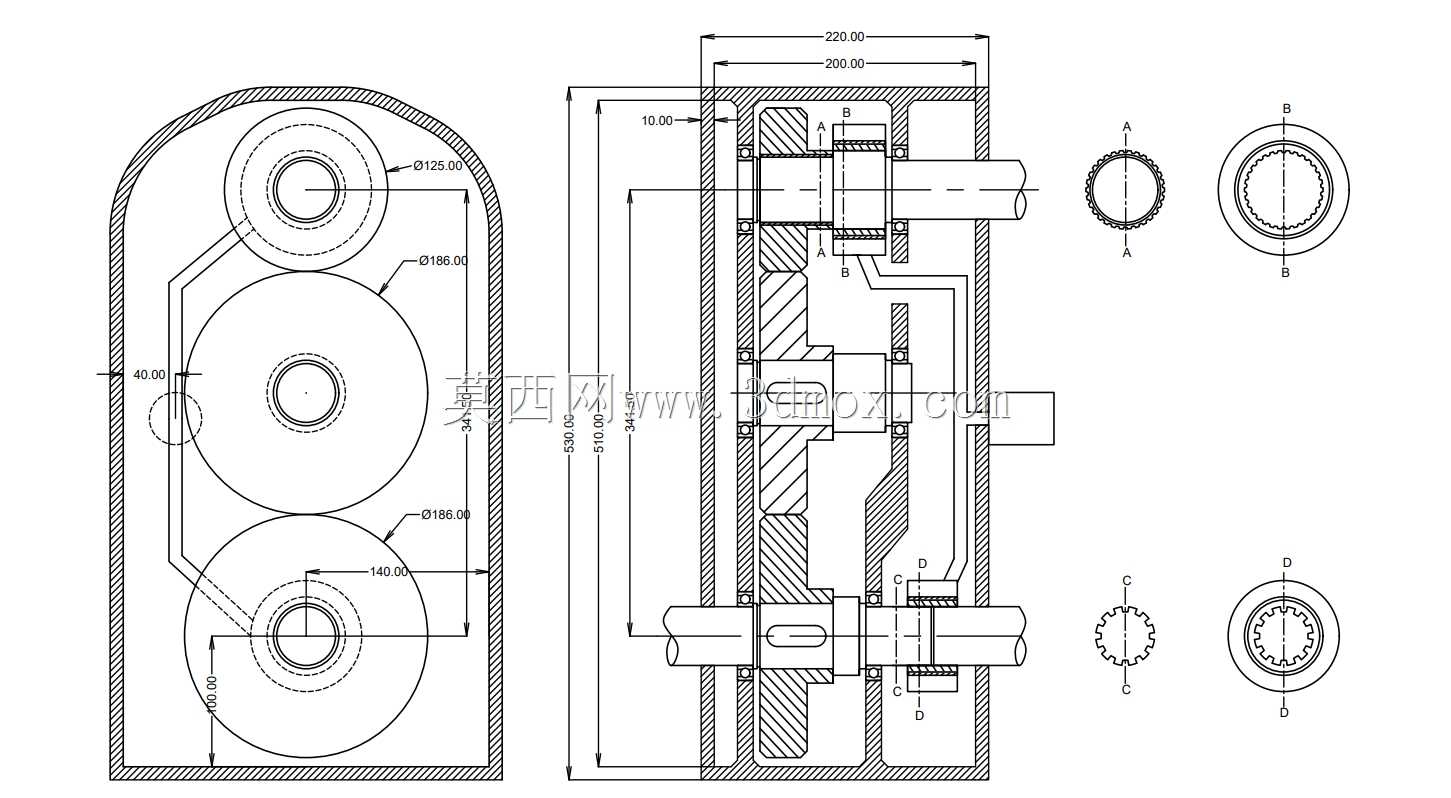

　　安装边界方面，整套齿轮箱的轴向总长度控制在220mm以内，壳体最大宽度200mm，完全适配多数中型消防车底盘传动系统的预留夹心安装空间，输入轴与输出轴的中心距严格匹配底盘原有传动轴的同轴度要求，不需要额外加装万向节调整角度，壳体上预留的安装定位孔直接对应底盘传动系统的原有安装点位，现场改装时不需要重新钻孔攻丝，大幅降低改装作业的工作量。壳体侧面预留了油位观察孔与换油口，日常维护时不需要拆解箱体就能完成齿轮油的更换与油位检查，箱体上下部分的结合面采用密封胶配合定位销的密封结构，能够承受齿轮高速运转时的箱体内压，避免出现润滑油渗漏的问题。

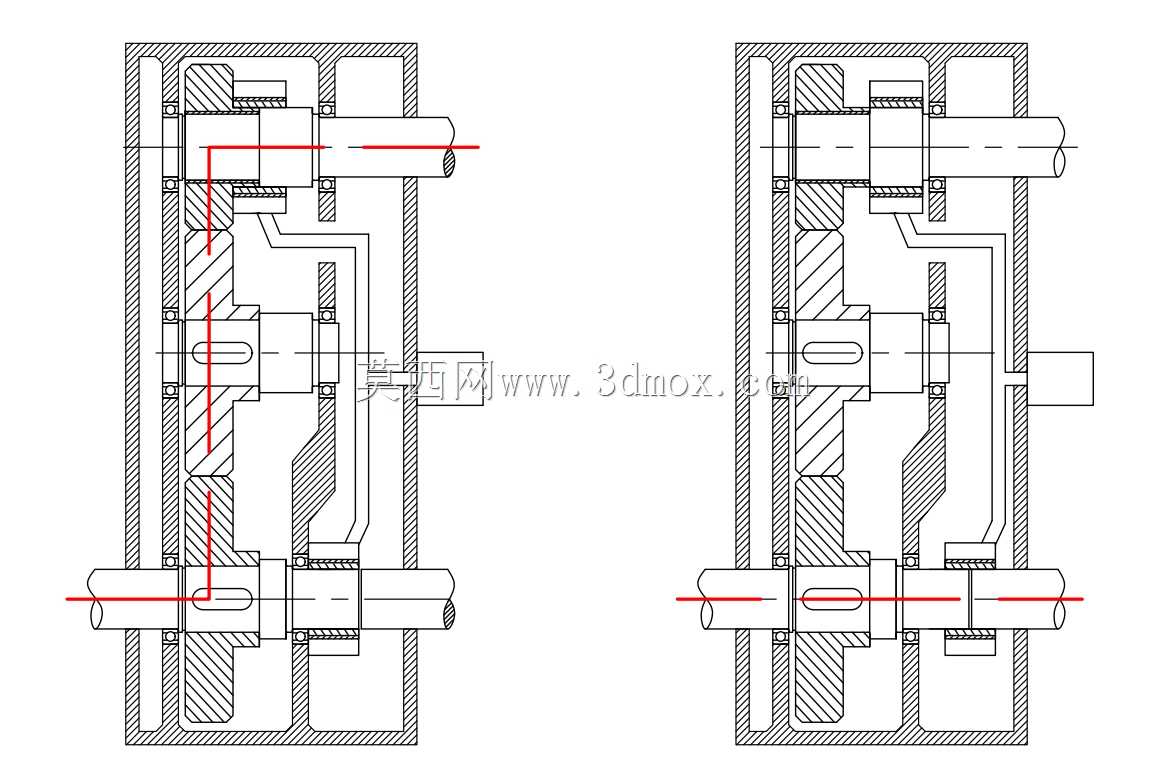

　　实际作业场景中，这套齿轮箱可以在车辆静止状态下将发动机全部动力传递给上装消防泵，满足火场持续大流量供水的作业需求，也可以在车辆行驶过程中实现动力的分流，保证车辆行驶的同时驱动消防泵进行边走边打的作业，适配城市主战消防车、远程供水消防车等不同类型消防车辆的取力需求。齿轮传动的啮合间隙在装配时控制在合理范围内，既保证传动过程中不会出现冲击异响，也避免间隙过大导致的动力传递滞后，所有轴伸位置都采用骨架油封进行密封，能够适应户外作业时的泥水、灰尘环境，避免杂质进入箱体内部磨损齿轮与轴承。整套结构没有采用复杂的电控换挡机构，全部采用机械式啮合套进行动力切换，结构可靠性更高，在火场复杂的作业环境下不会因为电控元件故障导致取力失效，保障消防作业的动力输出稳定性。
