带拨料齿块的双列输送链轮组件

　　这套链传动组件主要面向散料、小型工件的定点输送工位设计，常见于电子元器件分拣线、小五金件加工输送线、食品包装前段供料环节，区别于普通平型输送链，其链节外侧集成的异形拨料块可直接卡持待输送工件，避免工件在输送面打滑偏移，尤其适配带定位缺口的小型注塑件、冲压件的步距式输送需求，无需额外在链面加装工装治具，可直接缩减输送线的辅件安装成本。

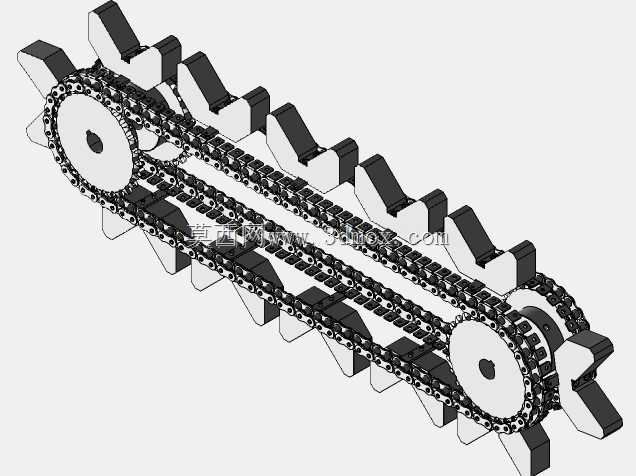

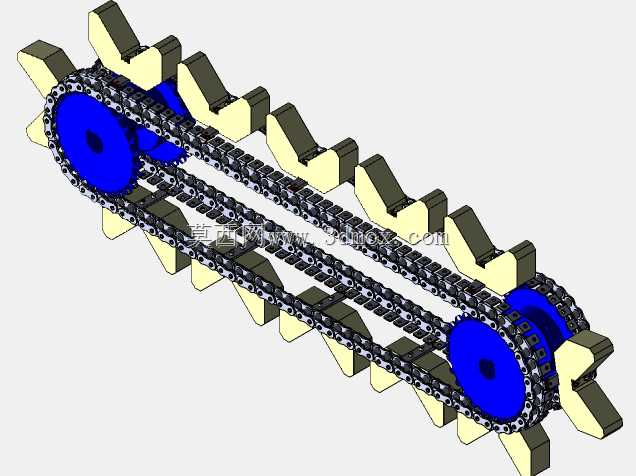

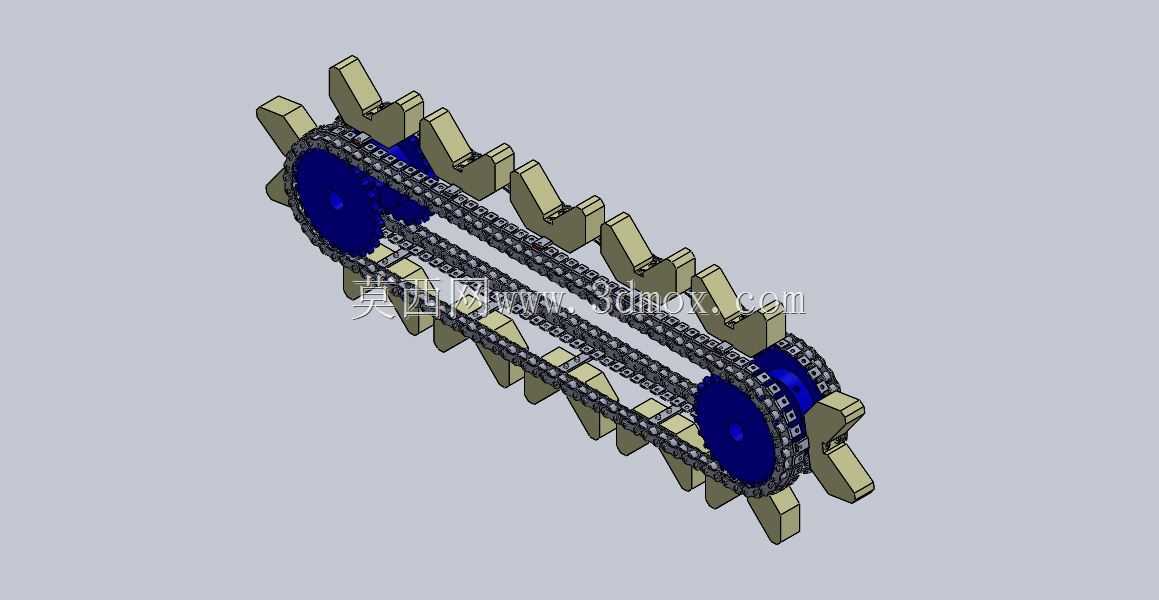

　　从结构设计逻辑来看，整套组件采用双列滚子链并行排布，两端配套同参数的链轮实现动力同步传递，双列布局的核心考量是抵消单侧拨料块承载带来的偏载力矩，避免链节在运行过程中出现侧向翘曲、卡滞链轮齿槽的问题。链轮采用标准40号链条配套齿形设计，齿面做了等距修形，保证链节啮入啮出时无硬冲击，降低运行过程中的振动与噪音，链轮中心的安装孔预留了键槽与顶丝孔位，可直接适配常用的减速电机输出轴，无需额外加工转接法兰。

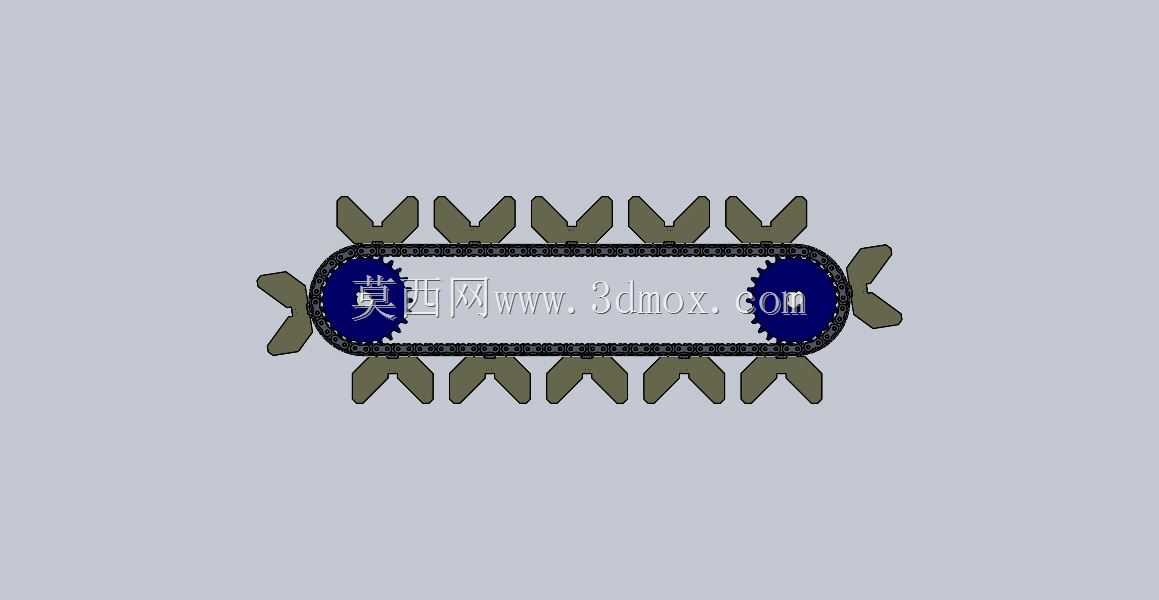

　　链节上的拨料块采用等距排布，间距与链轮节距严格匹配，保证每一个拨料块运行到链轮换向位置时，都能顺畅完成圆弧过渡，不会出现拨料块与链轮轮辐、机架侧板干涉的问题。拨料块的外形采用带导向斜面的L型结构，进料端的斜面可引导待输送工件顺利滑入两个拨料块之间的卡槽内，竖直挡边则可在水平输送段抵住工件端面，保证输送步距精度控制在±0.5mm以内，满足后续工位的加工、检测定位要求。

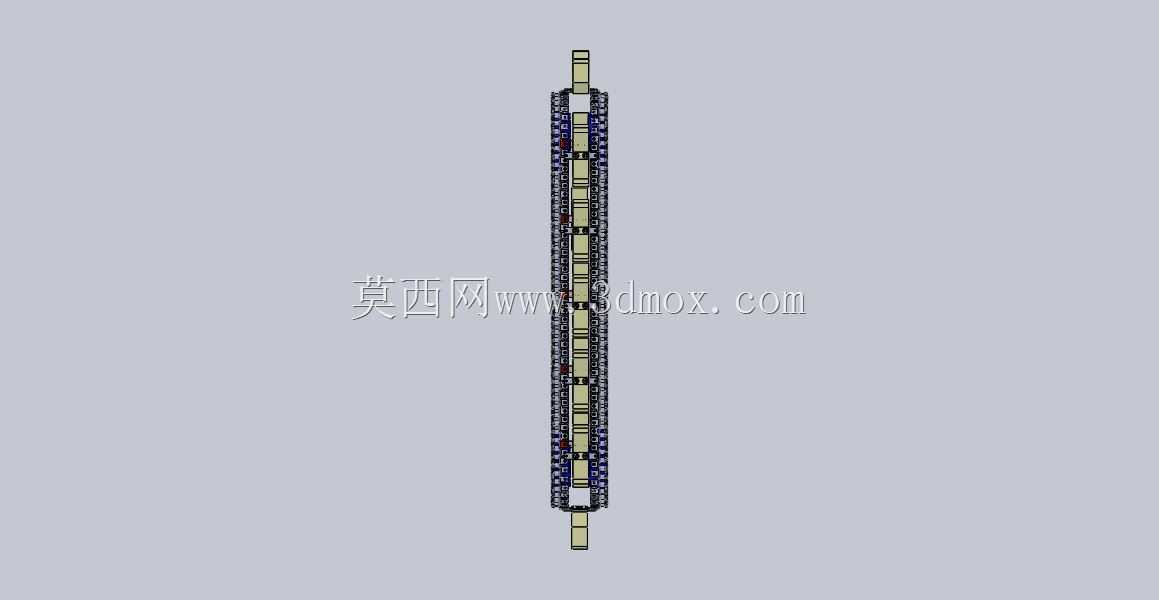

　　安装边界层面，整套组件的横向宽度由双列链条的中心距决定，设计时预留了10mm的侧装间隙，可直接适配常规铝型材输送机架的安装槽位，两端链轮的中心距可根据实际输送线长度做适配调整，张紧结构可直接采用常规的链轮座腰型孔调节，无需改动链节与拨料块的原有结构。链轮的分度圆直径与拨料块的回转半径做了匹配验算，当链轮转动时，拨料块的最外端回转轨迹不会超出链轮安装座的外轮廓，避免运行过程中剐蹭周边的传感器、挡料机构等辅件。

　　实际应用中，这套组件可直接替换原有普通输送链的传动部分，不需要对输送线机架做大规模改造，拨料块与链节采用模块化连接设计，若出现拨料块磨损，可单独更换对应位置的拨料块，无需拆解整根链条，大幅降低后期维护的停机时间。针对有洁净要求的工位，拨料块可采用POM材质加工，链节采用不锈钢材质，即可适配食品、医药行业的输送要求；针对有耐磨要求的五金加工工位，拨料块可采用45号钢淬火处理，链轮采用40Cr调质处理，即可满足长时间连续运行的耐磨需求。

　　设计过程中对链传动的多边形效应做了针对性优化，选用较小节距的链条搭配适中直径的链轮，降低运行过程中的速度波动，保证输送速度的均匀性，避免工件在输送过程中因为速度突变出现倾倒、移位的问题。双列链条之间采用同步连接片固定，保证两列链条的链节始终处于对齐状态，避免运行过程中出现错齿、跳齿的问题，整套组件的空载运行阻力控制在常规同长度输送链的1.1倍以内，不会对驱动电机造成额外的负载压力。
