36位阴螺纹Centronic通讯连接器结构设计

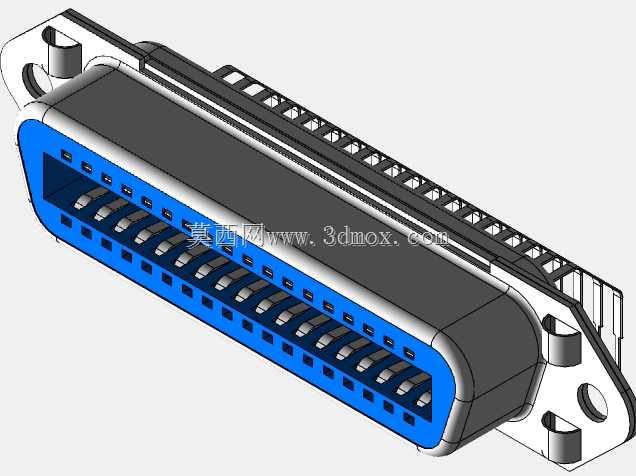

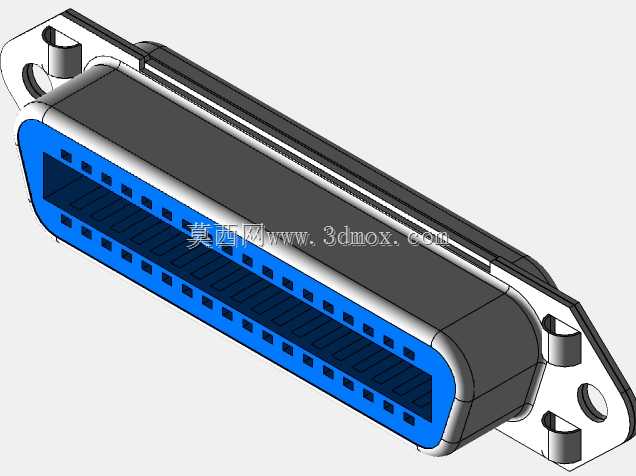

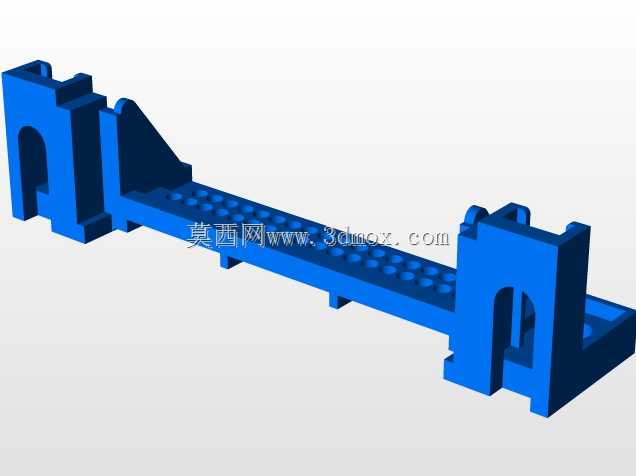

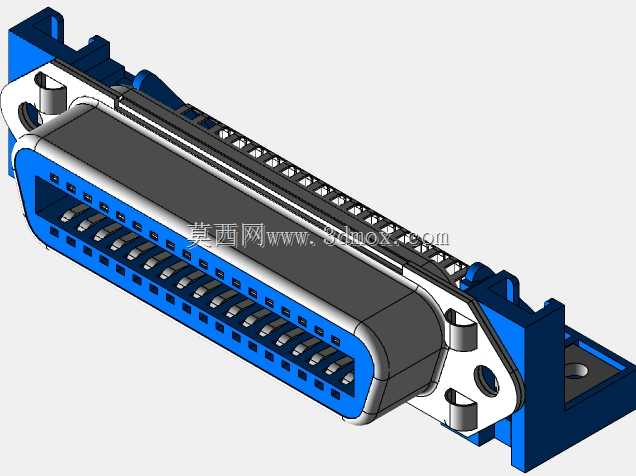

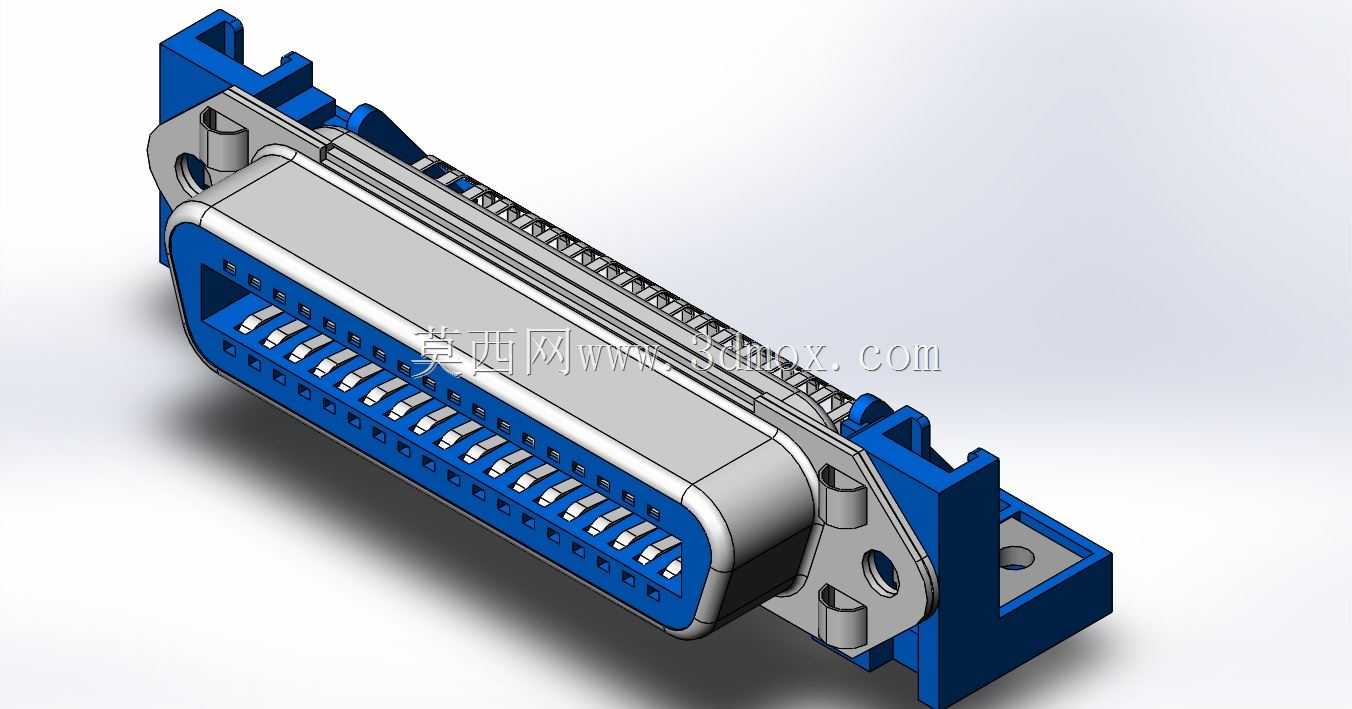

　　在工业通讯、测试测量设备、老式并行数据传输设备的布线场景里，Centronic接口曾是并行信号传输的核心接插部件，这款36位阴螺纹结构的连接器，主要承担设备端的母座对接功能，和对应公头配合完成多通道并行信号的稳定传输，常见于老式打印机接口、工业数据采集卡外接端口、专用测试仪器的信号接驳位置，相比普通卡扣式连接器，阴螺纹的锁紧结构能在设备振动、线缆拉扯的工况下避免接插件松脱，保障信号传输的连续性。从结构设计逻辑来看，这款连接器采用蓝塑壳体加金属屏蔽内架的组合结构，外部蓝色的绝缘安装支架采用工程塑料注塑成型，预留了两个带安装孔的固定耳，安装时可以通过螺丝直接固定在设备面板或者PCB板的预设安装位上，

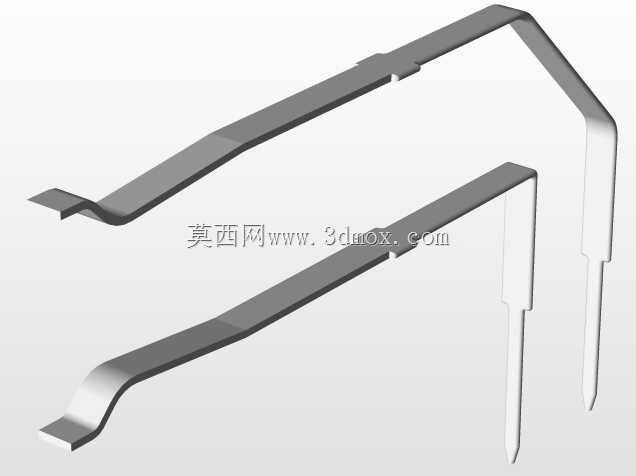

　　安装耳的开孔位置和间距完全匹配标准Centronic36接口的安装规范，不需要额外做安装位的适配修改，金属内架采用锌合金压铸成型，表面做镀镍处理，一方面承担36根插针的定位固定作用，另一方面形成连续的屏蔽层，减少外部电磁干扰对并行传输信号的影响，避免多通道信号之间出现串扰问题。36个接触端子采用两排错位排布的方式，每排18个端子，端子接触部位采用镀金处理，降低接触电阻，保障长期插拔后的接触可靠性，端子尾部预留焊线或者PCB焊接的引脚，既可以做线端母座压接线缆使用，也可以直接焊接在电路板上做板端接口使用。阴螺纹的锁紧结构设置在连接器两侧的金属支架位置，和公头自带的锁紧螺丝配合，对接后可以通过螺丝旋紧实现连接器的刚性固定，

　　相比普通的摩擦锁紧结构，这种螺纹锁紧的抗拉力能达到50N以上，在工业现场布线、设备经常移动的场景下，不会因为线缆拖拽出现接口松动、信号中断的问题。外形尺寸上，这款连接器的主体宽度、高度完全遵循Centronic36接口的行业通用尺寸规范，插合面的尺寸公差控制在0.05mm以内，能和所有标准36位Centronic公头实现无阻碍互插，不会出现插合卡顿、对位不准的问题，安装支架突出主体的高度经过优化，固定在设备面板上时，面板只需要开出对应尺寸的矩形开孔，就能让连接器插合面和面板外表面齐平，既美观也能避免突出的接口被磕碰损坏。在实际选型使用时，需要注意这款连接器的额定电流、耐压参数匹配传输信号的要求，因为是并行多通道传输，

　　每个端子的载流能力不超过1A，适合传输低压控制信号、数据信号，不适合作为动力电源接口使用，焊接端子时需要控制焊接温度和时间，避免高温烫坏内部的塑料绝缘基座，导致端子移位出现接触不良的问题。建模过程中，对插合面的端子位置度、安装孔的位置公差做了严格的参数约束，所有配合尺寸都按照接插件行业的通用公差标准设定，导出的模型可以直接用于设备面板开孔设计、PCB板封装设计，不需要再额外核对接口尺寸，能减少结构设计阶段的尺寸核对工作量，也能避免因为接口尺寸建模错误导致的开模、加工返工问题。连接器的塑料壳体和金属内架之间采用卡扣加定位柱的配合方式，装配时不需要额外打胶或者用螺丝固定，依靠塑料卡扣的弹性就能实现两个部件的牢固连接，装配工序简单，适合批量生产组装，金属屏蔽架和安装塑料支架之间预留了接地引脚的位置，使用时可以将屏蔽架通过引脚接设备地，进一步提升抗干扰能力，在强电磁干扰的工业现场使用时，能有效降低信号误码率，提升通讯稳定性。
