SMB封装DO214AA贴片二极管三维结构

　　在消费电子、通讯设备、工业控制板卡的表面贴装生产环节，SMB封装的DO214AA二极管是极为常见的被动保护类元件，这类元件常被用作电路过压防护、整流、续流通道，广泛分布在电源输入端口、信号接口回路、功率驱动次级侧，是板级电路可靠性设计中不可缺少的基础器件。做板级结构布局时，很多刚入行的结构工程师容易只关注元件的长宽高占位，忽略引脚共面度、塑封体拔模斜度、焊盘爬锡空间这些细节，最后导致SMT回流焊后出现立碑、虚焊、元件与周边结构件干涉的问题，这个三维结构完整还原了DO214AA封装的所有细节特征，能直接导入PCB结构校验环节做装配干涉检查。从实际设计还原的细节来看，模型完整复现了SMB封装的塑封主体结构，

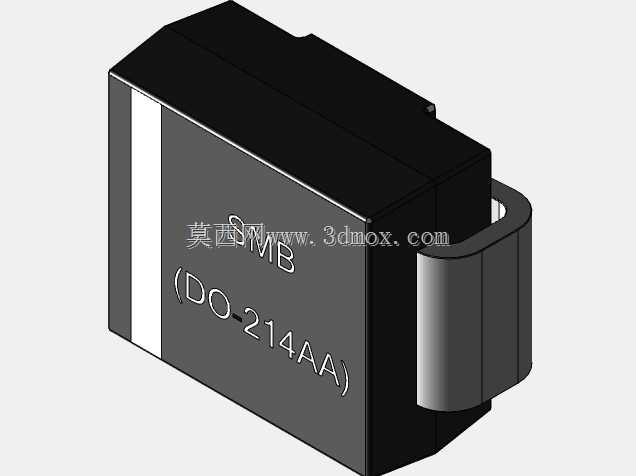

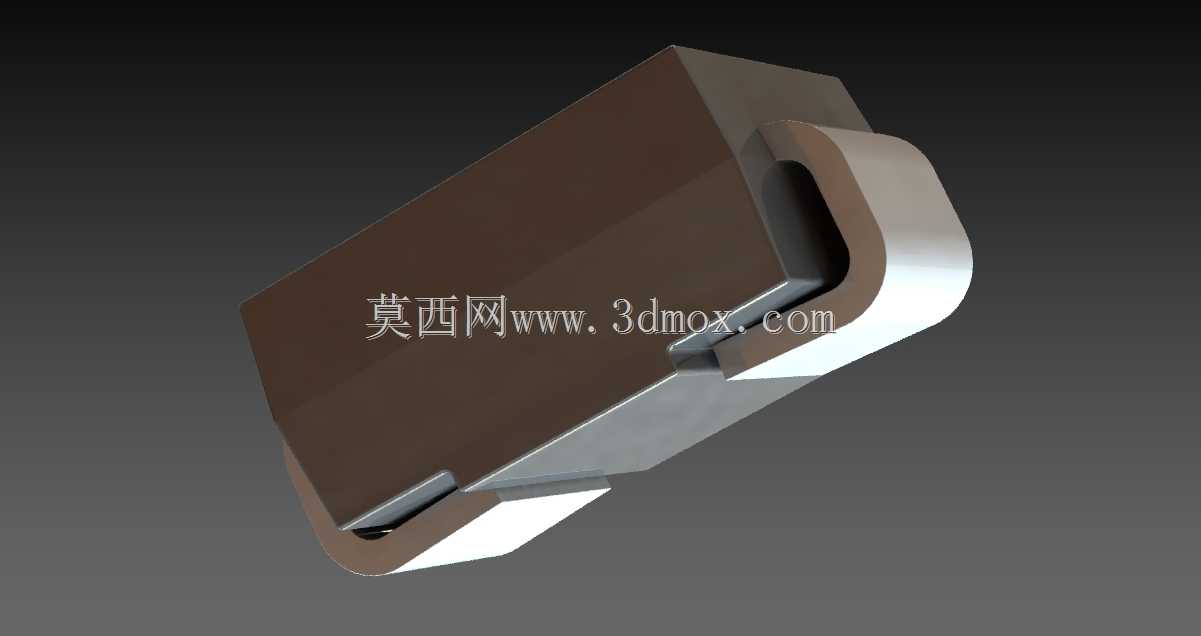

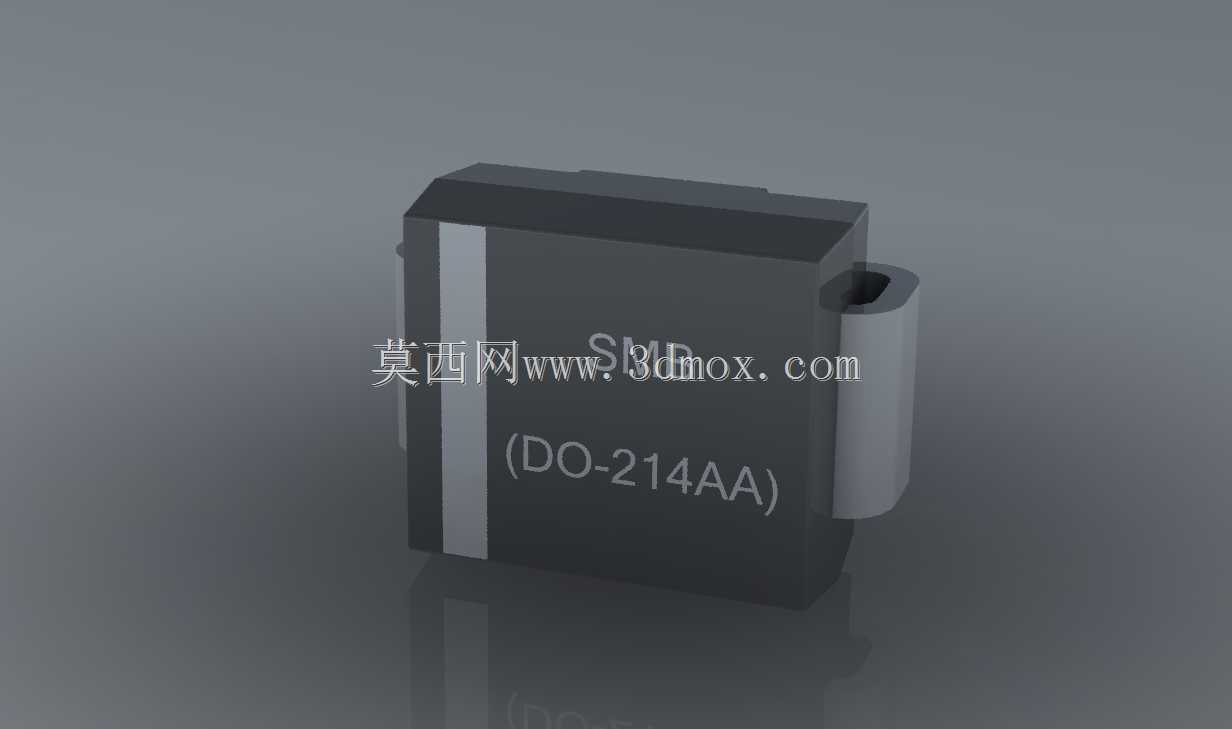

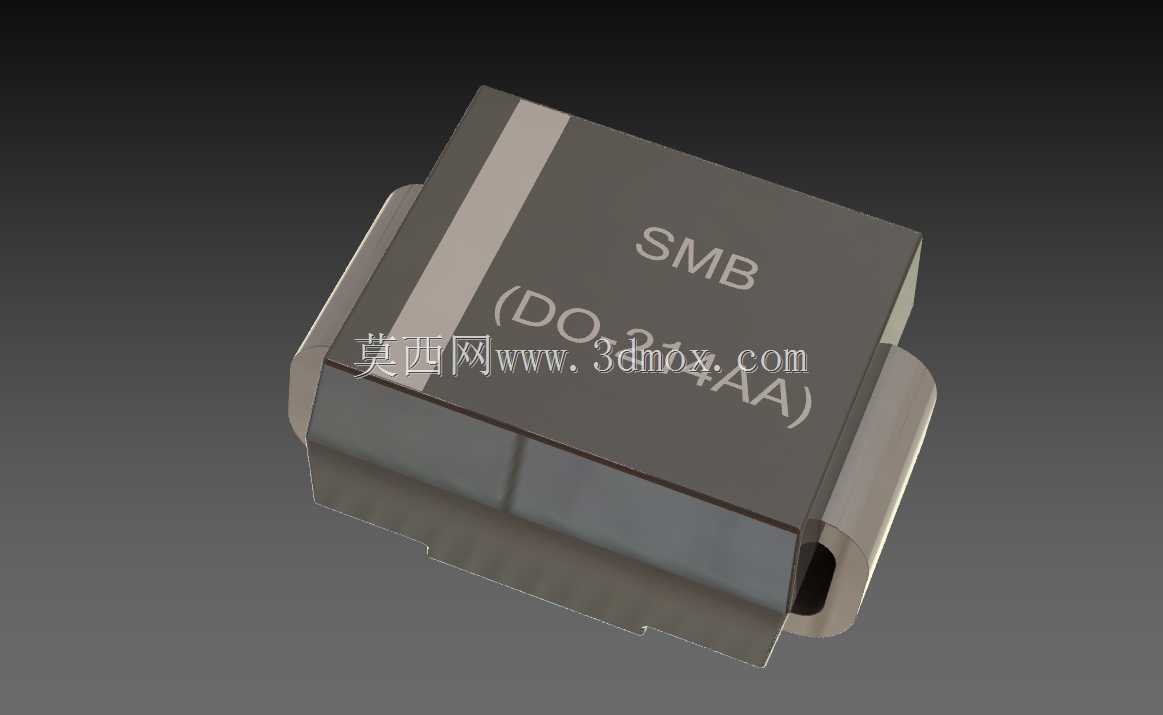

　　主体为黑色环氧塑封材质的方块结构，侧面带有封装极性标识的白色色带，这一色带位置对应二极管的阴极引脚端，是SMT贴片时视觉对位、极性校验的核心识别特征，建模时特意还原了色带与塑封体表面的微高度差，避免渲染校验时出现标识与表面齐平、视觉识别不清晰的问题。两侧的鸥翼形引脚采用弯折成型结构，引脚端面做了圆弧过渡处理，还原了实际冲压引脚的边缘特征，引脚与塑封体结合的位置做了包胶结构的还原，这部分是实际元件生产时塑封料包裹引脚根部的结构，在做板级热仿真时，这部分的材质参数差异会直接影响元件的散热路径仿真精度，不能简化成齐平的拼接结构。从安装边界尺寸来看，该封装的本体长度、宽度、高度完全符合行业通用的SMB封装规范，引脚伸出本体的长度、引脚间距、

　　引脚底部到塑封体顶面的高度都做了1:1还原，在做PCB布局时，焊盘间距设计需要匹配引脚的外伸尺寸，预留足够的焊锡润湿空间，同时要注意元件本体下方不要布置顶层走线或者丝印标识，避免回流焊时丝印油墨影响焊盘爬锡，或者元件压到走线造成绝缘距离不足的问题。在通讯类设备的端口防护设计中，这类DO214AA封装的TVS二极管常被布置在以太网口、电源口的ESD防护回路里，因为SMB封装的体积比传统的轴向引线二极管小很多，能大幅节省板卡的布局空间，同时贴片封装的焊接可靠性更高，能适应通讯设备常年不间断运行的振动、温度循环工况。建模过程中没有对元件的边角做过度的圆角简化，还原了实际塑封体成型时的微小拔模斜度，也就是塑封体从顶面到底面的微小尺寸渐变，

　　这一细节在做整机结构的高度校验时非常关键，如果忽略拔模斜度，把元件建成立方体，在紧凑的板卡堆叠设计中，可能会出现元件顶面与上方屏蔽罩、结构壳体的干涉问题，实际打样后才发现元件顶到壳体，需要重新改板，耽误项目进度。另外，引脚的弯折角度也完全还原了量产元件的成型角度，引脚末端的平面度控制在合理公差范围内，在做SMT钢网开孔设计参考时，可以直接对照这个模型的引脚尺寸调整钢网的开孔大小和位置，避免开孔偏移导致的焊锡量不均问题。在工业控制板卡的电源回路里，这类封装的整流二极管需要过较大的持续电流，建模时还原的引脚与塑封体的结合面积，也能为热仿真提供准确的结构参考，帮助工程师评估不同工作电流下元件的温升情况，提前优化焊盘的散热设计，比如加大阴极引脚的焊盘铜皮面积，提升元件的散热能力，避免长时间工作时元件过热失效。很多工程师在选型时只看datasheet上的二维尺寸标注，忽略三维结构上的细节，比如塑封体侧面的合模线凸起、引脚根部的冲压毛刺预留空间，这些细节虽然尺寸很小，但在高密度板卡的布局中，相邻元件的间距如果刚好卡在临界值，这些微小的凸起就可能导致元件贴装时出现侧立、偏移的问题，这个三维模型把这些量产中实际存在的结构特征都做了还原，能帮助工程师在设计阶段就排查掉这些潜在的装配风险，减少打样迭代的次数。
