地埋式自动铰链闭门器结构设计

　　在商用公共空间、写字楼出入口、酒店大堂以及高密度人流的民用建筑通道里，地埋式铰链闭门器是承担门扇自动复位、闭合缓冲功能的核心门控部件，和外露式闭门器不同，这类产品完全嵌入地面安装槽内，不会破坏门扇与周边装修的视觉整体性，尤其适配玻璃门、实木饰面门等对外观整洁度要求较高的场景。这款地铰结构的核心设计目标，是适配60-140kg重量区间的门扇，覆盖日常场景中绝大多数常规尺寸的平开门使用需求，从结构逻辑上看，它将转轴支撑、液压缓冲、复位弹力三个核心功能模块整合在同一个长条形壳体内，避免了分体式部件安装对位的误差问题。从安装边界来看，这类地铰的壳体需要在地面铺装阶段提前预留安装坑位，壳体上平面最终要和完成地面保持齐平，顶部的转轴连接座伸出地面与门扇底部的固定槽对接，安装时需要先调整壳体的水平度，保证转轴的垂直公差控制在允许范围内，否则长期开关会出现转轴偏磨、门扇下坠的问题。不同于普通明装闭门器需要额外架设连接臂，地铰本身就是门扇的下转轴支撑点，门扇的全部竖向载荷直接通过转轴传递到壳体内部的承重轴承结构上，再分散到地面的安装基础里，所以壳体的壁厚、轴承的选型都要匹配对应的承重等级，针对140kg的上限载荷，内部的承重部位采用了加厚的合金衬套，避免长期重载下出现形变。功能设计上，这款闭门器集成了两段缓冲逻辑，在门扇开启到最大角度后的回位过程中，前段行程依靠内置的复位弹簧提供回拉力，保证门扇可以顺利从大角度位置往闭合方向运动，

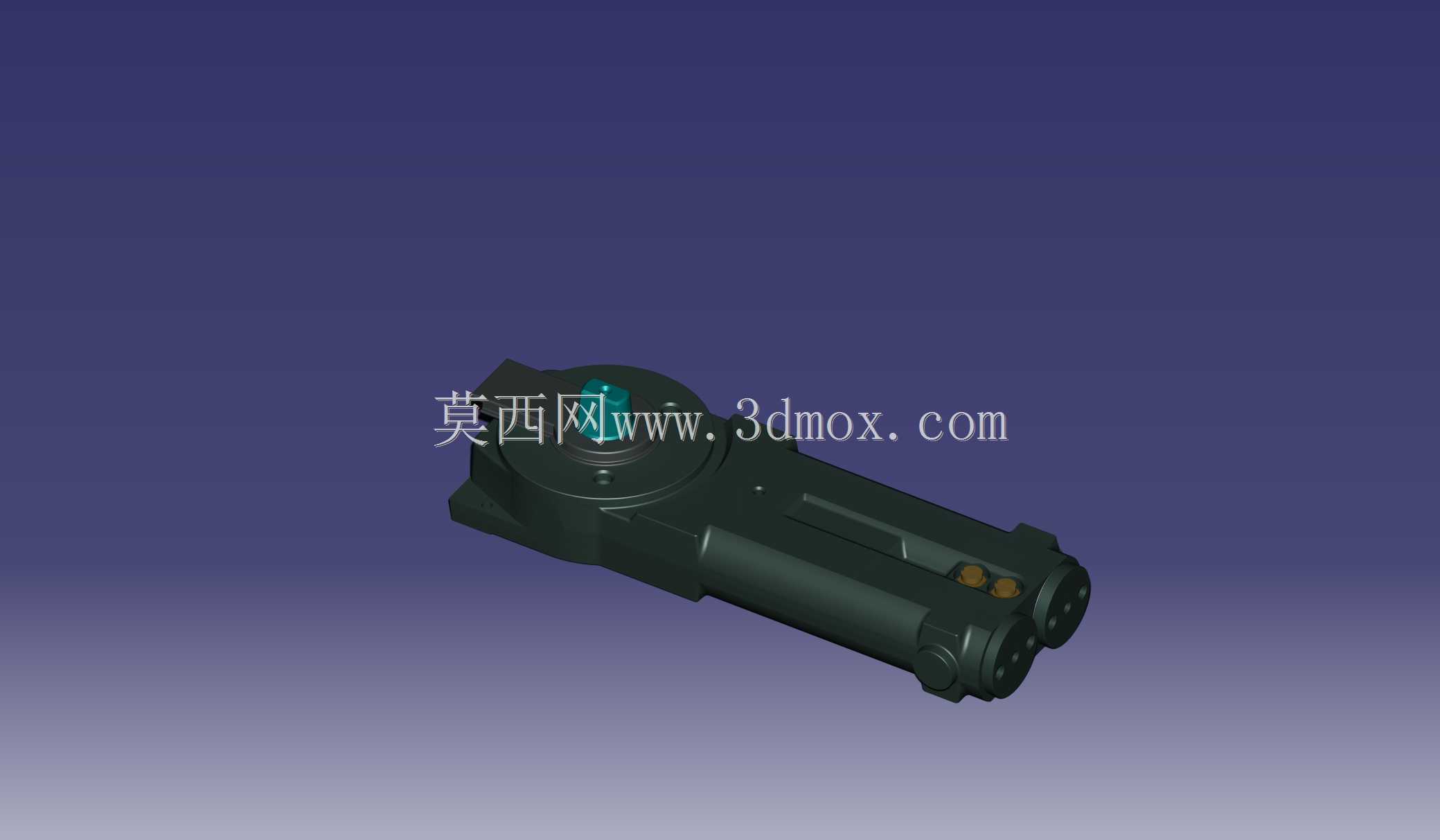

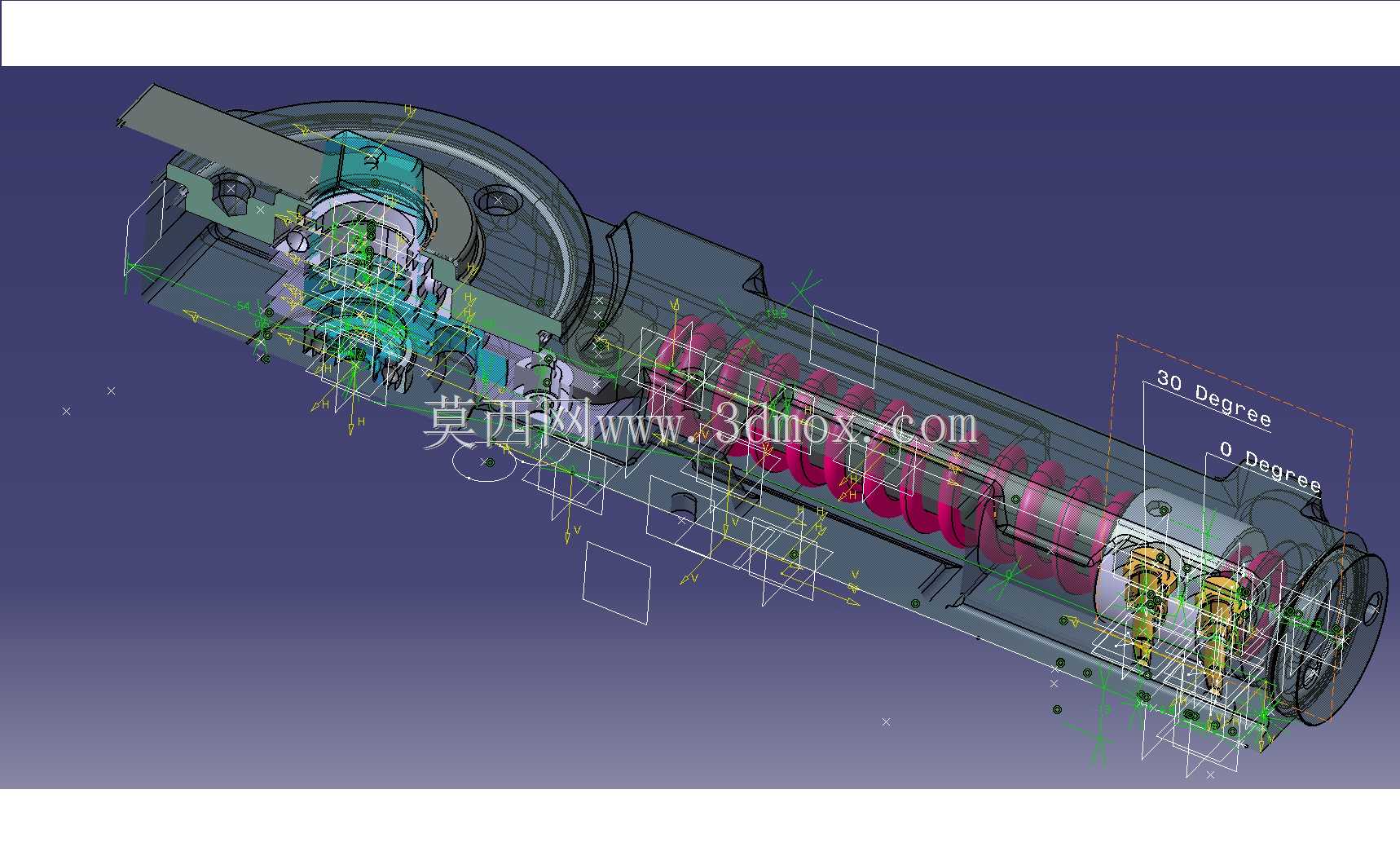

　　当门扇转动到距离闭合位15度左右的区间时，液压阻尼回路开始介入，控制门扇的闭合速度，避免快速闭合产生撞击噪音，同时也能防止夹伤通行人员。很多现场安装的场景里，施工人员会忽略地铰的调速阀调节逻辑，这款结构的两个调速阀分别对应两段行程的闭合速度，调节时需要根据门扇的实际重量、现场的风阻情况微调，不能一次性将阀门拧死，否则会造成内部液压油回路堵塞，甚至出现壳体渗漏的问题。从外形结构来看，长条形的壳体布局是为了容纳更长行程的活塞与弹簧组件，相比短圆形的地铰结构，长壳体可以提供更线性的缓冲力矩输出，不会出现回位力矩忽大忽小的问题，壳体两端的密封结构采用了多层O型圈设计，防止地面清洁的积水、灰尘渗入壳体内部，影响液压油的性能和金属部件的锈蚀。

　　在实际选型应用中，很多设计人员会只看门扇重量来选地铰型号，实际上还要考虑门扇的宽度，因为门扇越宽，开关过程中产生的转动惯量就越大，哪怕门扇总重量在承重范围内，如果宽度超过对应规格，也会出现缓冲不足、闭门器寿命缩短的问题，这款地铰的结构设计在液压腔的容积上做了冗余，适配常规宽度下140kg以内门扇的转动惯量需求，不需要额外升级型号。另外，这类地铰的转轴部分设计了一定角度的停门定位可选结构，当门扇开启到90度位置时，内部的定位卡销会弹出，保持门扇的常开状态，方便大件物品搬运时的通行需求，不需要额外加装门吸部件，这个功能在商场、写字楼的消防通道场景里非常实用，日常通行时可以保持通道畅通，紧急情况下又能自动复位保证防火门的闭合要求。

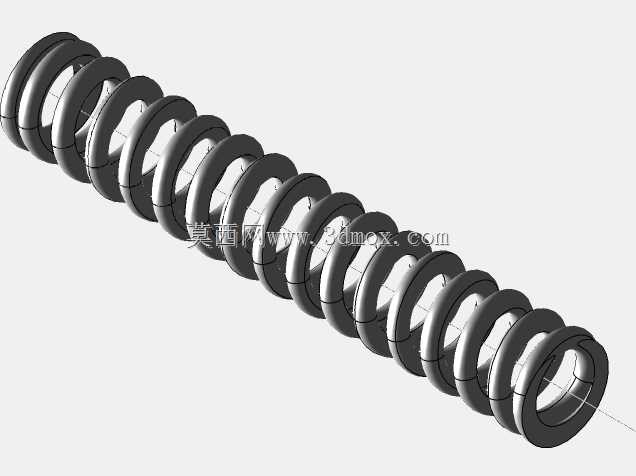

　　从结构设计的细节来看，壳体内部的活塞与缸筒的配合间隙控制在微米级，保证液压油的泄漏量在允许范围内，长期使用不会出现闭门面速度变慢、复位无力的问题，弹簧部件采用了合金弹簧钢材质，经过热处理定型，保证数万次开关循环后弹力衰减控制在标准范围内，不会出现使用一两年后门扇无法完全闭合的情况。安装时还要注意，门扇的上转轴必须和地铰的转轴保持完全同轴，否则开关过程中会产生额外的径向力，加速轴承和密封件的磨损，很多现场使用的故障都不是产品本身的质量问题，而是安装时的同轴度、水平度没有调整到位，导致部件偏载磨损。这款地铰的整体结构没有多余的外露部件，所有调节螺丝都隐藏在装饰盖下方，安装完成后地面只露出很小的转轴装饰面，和地面铺装的石材、瓷砖可以很好地融合，不会像明装闭门器那样在门扇上方突出一个部件，破坏整体的装修风格，这也是很多高端商业空间优先选择地埋式闭门器的核心原因。在日常维护方面，这类地铰不需要频繁加注润滑油，壳体内部的液压油是终身密封填充的，只需要每年定期检查一下固定螺丝是否松动，转轴部位有没有积尘卡滞就可以，相比明装闭门器外露的连接臂需要经常清理灰尘、加注润滑油，维护成本要低很多。针对不同厚度的门扇，这款地铰的转轴连接座设计了高度调节余量，可以在安装时微调门扇的上下高度，补偿地面铺装的高度误差，保证门扇底部和地面之间的缝隙均匀，不会出现蹭地的问题，左右方向也有一定的调节量，用来修正门框安装的尺寸误差，降低现场施工的对位难度。
