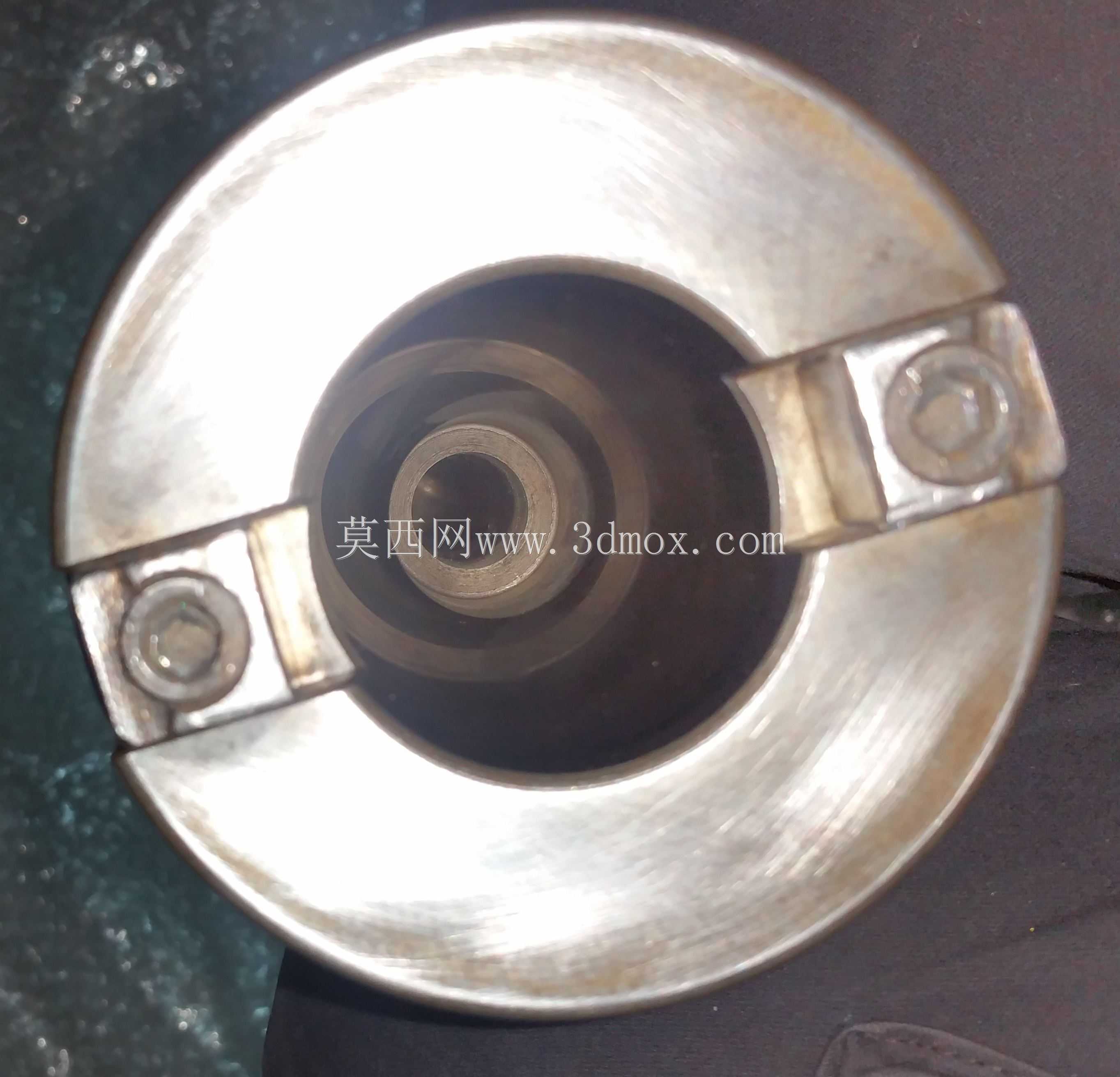

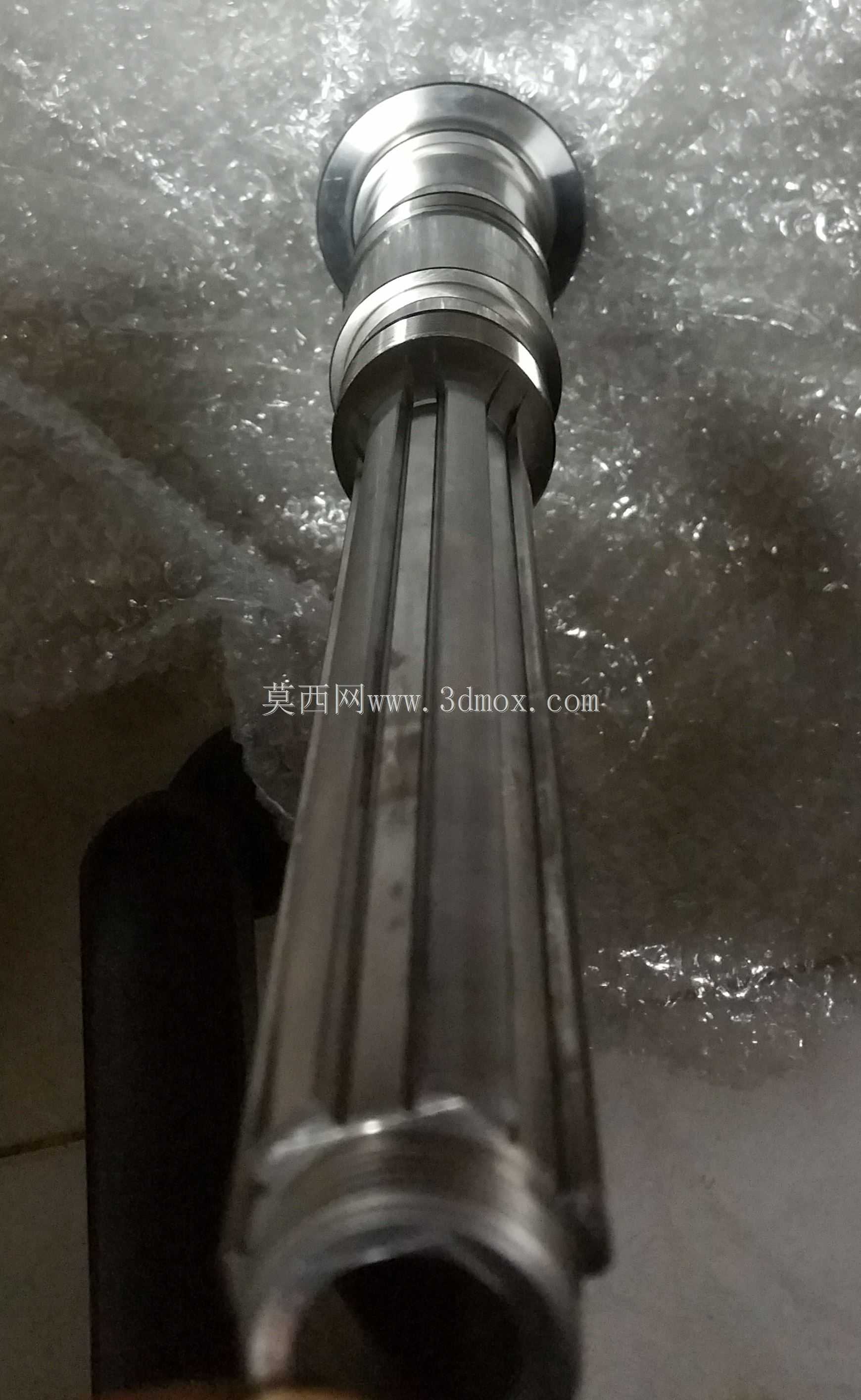

静冈纺锤NT锥度轧机主轴组件结构

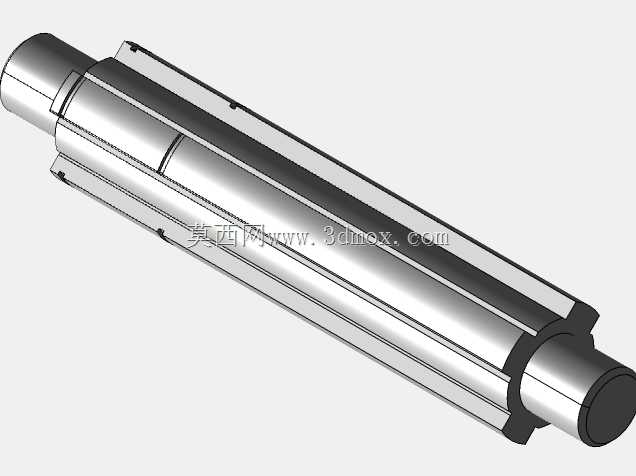

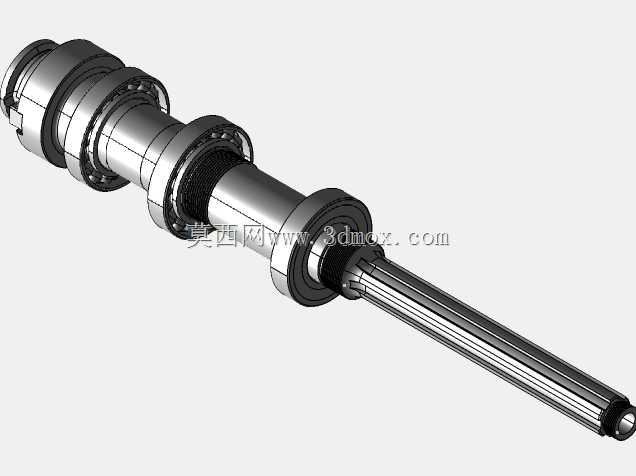

在纺织前道纱线处理、金属线材精轧的生产场景中，这类带NT锥度配合结构的纺锤主轴组件，是承担扭矩传递、工件装夹定位的核心传动部件，直接决定了加工过程中回转精度的保持性与长期运行的稳定性。从实际产线的使用反馈来看，锥度配合结构的选型直接影响装夹效率：NT锥度的自锁特性能够在高速回转时避免装夹部件松脱，同时相比直孔配合，锥面接触的同轴度误差更容易控制在0.02mm以内，减少高速运转时的径向跳动，避免纱线捻度不均或者线材轧制时出现尺寸超差的问题。设计这套组件时，首先要匹配安装边界的尺寸约束：主轴的轴颈公差需要和配套轴承的内圈过盈量控制在合理区间，过盈量太大会导致轴承装配后预紧力过大、温升过快，过盈量不足则会在启停冲击下出现内圈跑圈的问题，磨损轴颈导致整套组件报废。锥度段的接触面积需要通过着色检验保证不低于85%，且接触点要均匀分布在整个锥面上，避免局部应力集中导致锥面压溃，这也是很多新手建模时容易忽略的细节——只画出锥面的几何尺寸，没有考虑实际装配时的接触精度要求，导致加工出来的零件装夹后跳动超标。组件的轴向定位结构采用轴肩加锁紧螺母的组合设计，轴肩的端面跳动需要严格控制，因为这是轴承内圈的定位基准，端面跳动超差会直接导致轴承装配后倾斜，引发整轴的振动问题。锁紧螺母的螺纹需要和主轴轴线保证同轴，同时配置止动垫圈避免运行中螺母回松，在频繁正反转的轧制工况下，这个细节直接决定了组件的无故障运行时长。从外形尺寸来看，主轴的悬伸长度需要尽可能缩短，根据材料力学的悬臂梁刚度计算，悬伸长度每减少10%，主轴端部的刚度可以提升30%以上，能够有效降低切削或者捻线时的让刀、振动问题，所以在满足装夹空间的前提下，设计时会尽量压缩锥段到前轴承的距离。日常维护中，这套组件的锥面需要定期清理，避免纱线毛絮、金属碎屑附着在锥面上，导致装夹时出现间隙，很多产线出现的加工精度漂移问题，拆解后往往都是锥面夹杂杂物导致的，并非零件本身磨损超差。建模过程中需要注意各配合面的公差带标注，尤其是锥度的公差需要和标准NT锥度规匹配，不能只标注角度尺寸忽略锥度的尺寸公差，否则加工出来的零件无法和标准刀柄、装夹头适配。另外主轴上的键槽需要对称分布，避免动平衡时出现过大的不平衡量，高速运转的主轴组件动平衡等级需要达到G2.5以上，才能保证运行时的振动值在允许范围内，减少轴承的额外载荷，延长整体使用寿命。
