玻璃安装夹持贴片组件结构设计

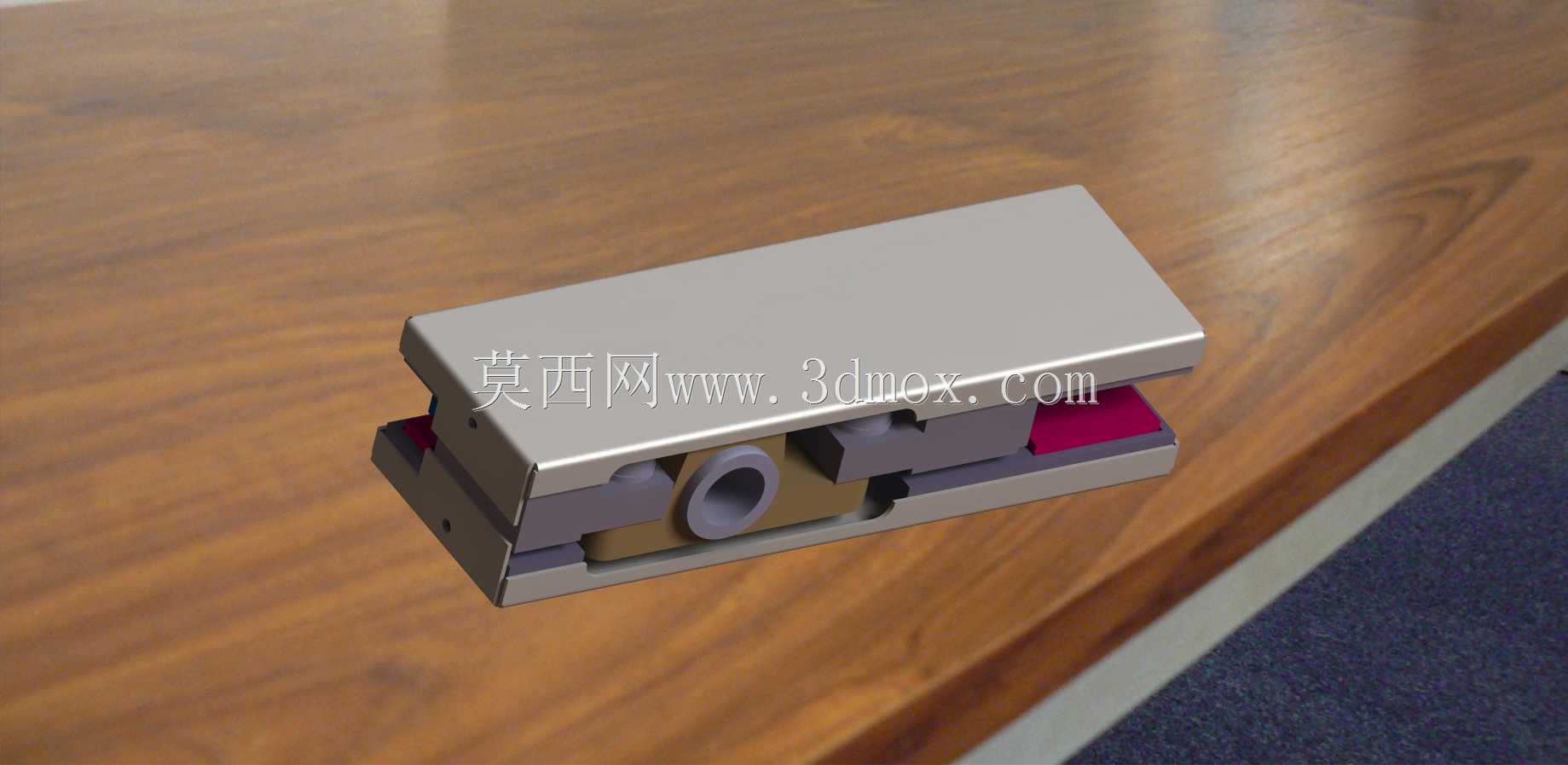

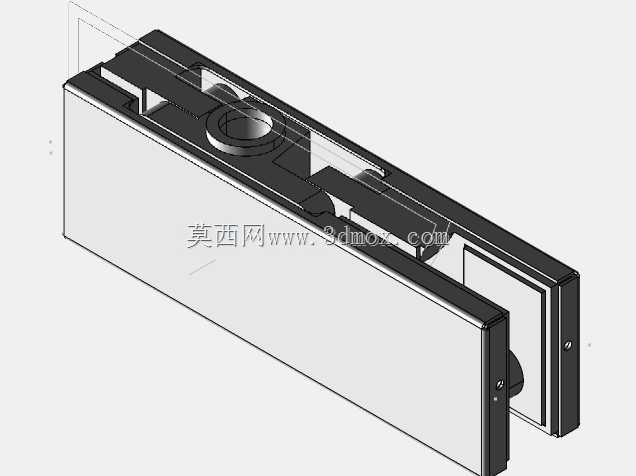

　　在室内外玻璃隔断、展柜玻璃、小型设备观察窗的装配场景中，这类夹持贴片是替代传统打孔固定方案的核心构件，很多现场施工场景里，钢化玻璃完成钢化后无法二次钻孔，或是超薄玻璃、夹胶玻璃钻孔易出现应力开裂问题，这类侧装夹持贴片就成了最优的固定选择。从结构拆解来看，该构件采用分层夹装的设计逻辑，外层为金属包覆壳体，承担整体的结构强度与外观防护作用，中间设置带弹性补偿的夹紧块，其中一侧的紫红色弹性垫层直接与玻璃表面接触，避免硬质金属直接压接玻璃造成的表面划伤，同时能补偿玻璃厚度的微小公差，常规适配的玻璃厚度范围在6mm到12mm之间，安装时不需要在玻璃上加工任何孔位，只需要将玻璃侧边插入夹持腔体内，通过中间的锁紧件带动内部楔形块位移，就能实现对玻璃的均匀夹紧。

　　设计过程中需要重点考量几个核心边界，首先是夹持力的均匀分布，内部的楔形滑动结构采用斜度1:10的自锁斜面，锁紧后不会因为长期受玻璃的自重载荷出现松脱，中间的带孔锁紧件采用内六角驱动，安装时可以从构件的侧方伸入工具操作，不需要在外观面预留操作孔，保证安装完成后外表面的平整性。构件的整体外形为扁平方块结构，安装后突出玻璃表面的高度控制在18mm以内，不会出现突兀的凸起，在展柜、办公隔断这类对外观整洁度有要求的场景中，不会破坏整体的视觉协调性。安装基准面的设计上，构件的背部为平整安装面，可以通过沉头螺丝固定在木质基材、金属型材框架或是墙体预埋的固定件上，安装孔位采用隐藏式设计，螺丝锁紧后会被外层的装饰盖板完全遮盖，外部看不到固定螺丝的痕迹。

　　从实际使用的载荷角度计算，单个该型号的夹持贴片可以承担不超过15kg的垂直载荷，常规1米高度的玻璃隔断，按照每间隔400mm布置一个夹持件的密度安装，完全可以满足玻璃固定的强度要求，同时构件内部设置了横向的限位凸台，玻璃插入后可以抵靠在凸台上，定位深度控制在20mm，既保证足够的夹持接触面积，又不会因为插入过深导致玻璃与内部结构出现硬碰撞。弹性垫层的材质选用耐老化的丁腈橡胶，邵氏硬度控制在65度左右，既可以提供足够的摩擦力保证夹紧后玻璃不会出现滑移，又不会因为硬度过高压应力集中导致玻璃边角崩裂。在三维建模过程中，所有的配合面都预留了合理的公差间隙，滑动楔形块与外壳之间的配合间隙控制在0.1mm到0.15mm之间，既保证锁紧时滑动顺畅，不会出现卡滞，又不会因为间隙过大导致夹紧后玻璃出现晃动。外层金属壳体的边角全部做了R1.5的圆角处理，安装和使用过程中不会划伤施工人员或是后续使用的人员，表面采用拉丝阳极氧化处理，既提升了金属表面的耐腐蚀性，又能和常见的铝合金门窗、不锈钢框架的外观质感匹配。

　　很多设计人员在做这类夹持件选型的时候，容易忽略夹持力的作用点位置，该结构的夹持力作用点距离玻璃表面的距离控制在8mm以内，尽可能降低玻璃受到的倾覆力矩，避免长期使用后玻璃出现受力不均导致的自爆问题。同时构件的整体宽度控制在60mm以内，在窄边框的玻璃安装场景中，也不会因为构件尺寸过大导致边框无法遮盖安装位。针对不同的安装基材，该构件的背部安装孔位设置了长圆孔调节余量，安装时可以有±2mm的位置调整空间，降低现场施工的定位精度要求，提升安装效率。在做结构验证的时候，需要重点测试反复锁紧松开后的结构稳定性，楔形块的自锁角度经过反复校核，即使在受到一定振动载荷的场景下，比如靠近设备通道的玻璃隔断，也不会出现锁紧松脱的问题。内部的弹性垫层采用嵌入式安装结构，不会因为长期的压缩形变出现垫层脱落移位的问题，保证整个使用周期内的夹持可靠性。
