铰链滑动门承重滚轮组件结构设计

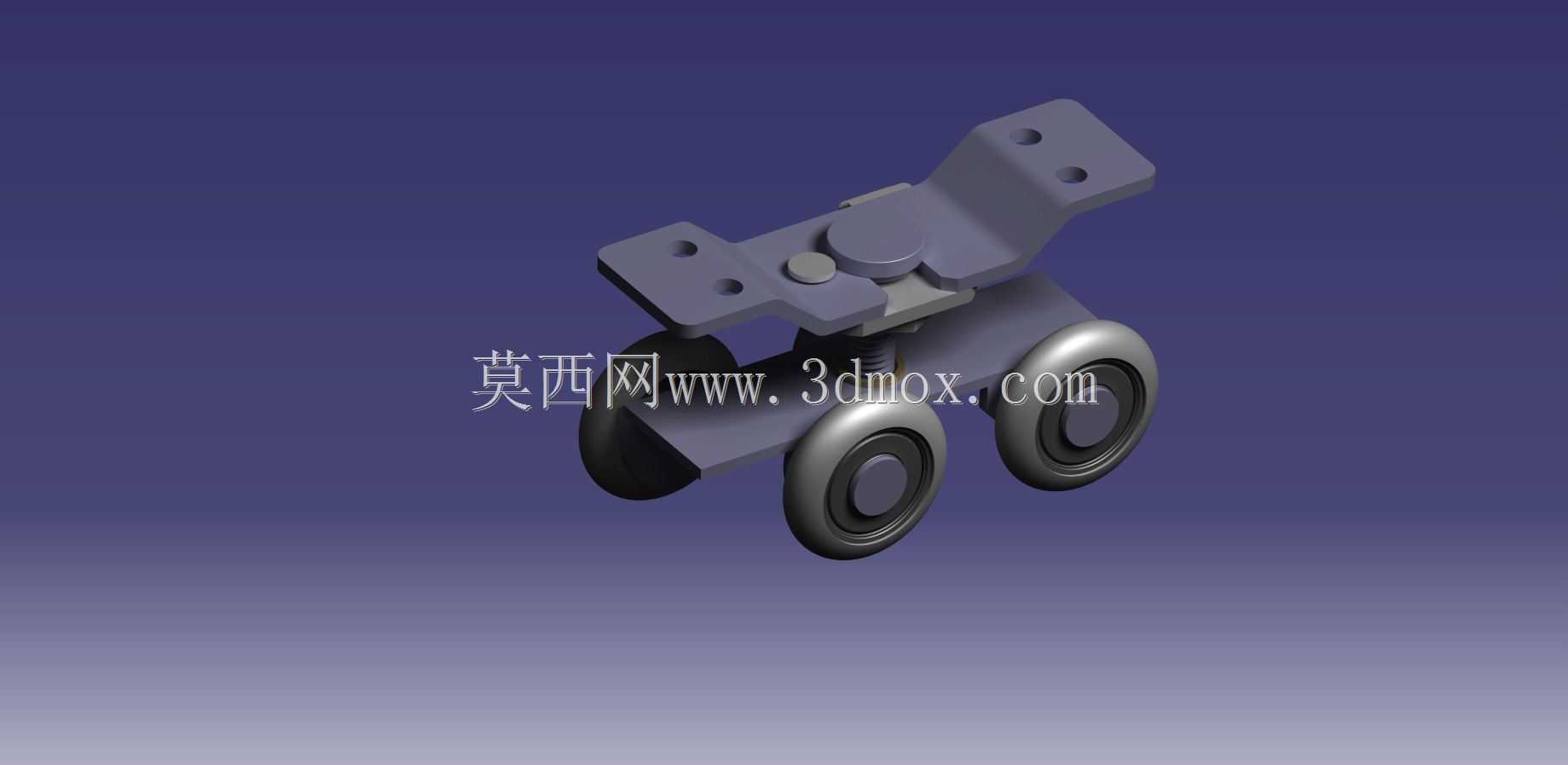

　　这款滚轮组件主要适配民用家装、商用隔断场景下的铰链式滑动门，常见于室内推拉隔断门、衣柜滑移门、轻型工业设备防护滑移门的走行支撑部位，核心作用是承载门体自重，将门扇与轨道之间的滑动摩擦转化为滚动摩擦，大幅降低门扇启闭过程中的阻力，避免门扇长期启闭出现的卡顿、下坠、轨道刮擦磨损问题。从实际使用场景来看，这类滚轮组件需要适配常规16-25mm厚度的门扇侧边安装槽，安装时不需要对门扇做大面积开槽处理，仅需在门扇侧边对应位置预留两个M4规格的螺丝安装孔位，即可通过组件安装座上的两个沉头孔完成固定，安装座的基准面与门扇侧边贴合后，滚轮轮面突出安装座底面8mm，刚好嵌入配套的凸型轨道槽内，不会出现轮体脱轨、侧摆的问题。

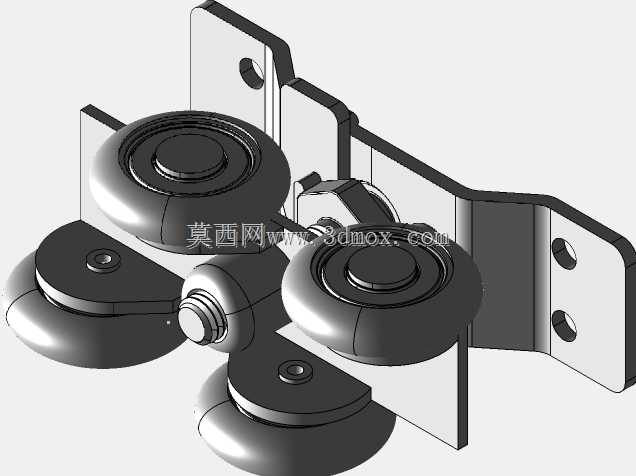

　　设计过程中优先考虑了承重后的形变控制，安装座采用带加强筋的弯折结构，中部的铰接转轴位置做了加厚凸台处理，避免长期承重后转轴孔出现椭圆化磨损，三个滚轮呈等腰三角形排布，前端两个滚轮承担主要的垂直承重，后端单个滚轮起到防侧倾、辅助导向的作用，当门扇启闭过程中出现侧向偏移时，后端滚轮会贴合轨道侧壁完成导向纠偏，不会出现轮缘卡滞轨道的情况。轮体采用内嵌轴承的结构设计，轮面做了圆弧过渡处理，和轨道接触面为线接触而非面接触，即使轨道表面存在少量积尘、轻微加工凹凸误差，也能保证滚动顺畅，不会出现硬摩擦的异响。安装座的铰接结构允许组件在垂直方向有±2°的摆动余量，当门扇安装存在轻微的垂直度误差、或者轨道长期使用出现微量沉降变形时，

　　滚轮可以自动贴合轨道面，保证三个轮体都能均匀受力，避免单个轮体过载出现 premature 磨损。从安装边界来看，组件整体长度为62mm，宽度为38mm，安装座厚度为4mm，适配的轨道内槽宽度需要控制在10-12mm之间，轨道承托面的平面度误差不超过1mm/m，单组组件的额定承重为15kg，常规单扇宽度不超过1.2m、高度不超过2.4m的轻型滑动门，上下各安装两组该滚轮组件即可满足长期使用需求。设计时还考虑了后期维护的便利性，轮体和安装座之间的转轴采用卡簧固定结构，不需要专用工具即可拆卸更换磨损的轮体，不需要整体拆除整个安装座，降低后期运维的工作量。在实际选型过程中，需要注意门扇的总重量不能超过四组滚轮的总额定承重，

　　同时轨道的安装水平度误差需要控制在2mm以内，避免滚轮长期单侧受力导致轮体偏磨。另外，安装座的沉头孔设计可以保证螺丝安装后头部不突出安装座表面，不会和门扇侧边的安装槽产生干涉，安装时不需要额外加工沉头位，适配常规的自攻螺丝安装工艺，现场安装效率比传统的外露螺丝滚轮组件提升40%左右。轮体的材质选用耐磨尼龙配方，相比金属轮体不会刮伤铝合金轨道的表面氧化层，运行过程中的噪音可以控制在30分贝以内，适合卧室、办公室等对静音有要求的场景使用。铰接部位的转轴和安装座之间预留了0.1mm的配合间隙，涂抹低温润滑脂后可以在-10℃到60℃的环境温度范围内正常工作，不会因为低温出现凝露卡滞、高温出现润滑脂流失的问题。
