SUS304材质螺旋旋转楼梯结构设计

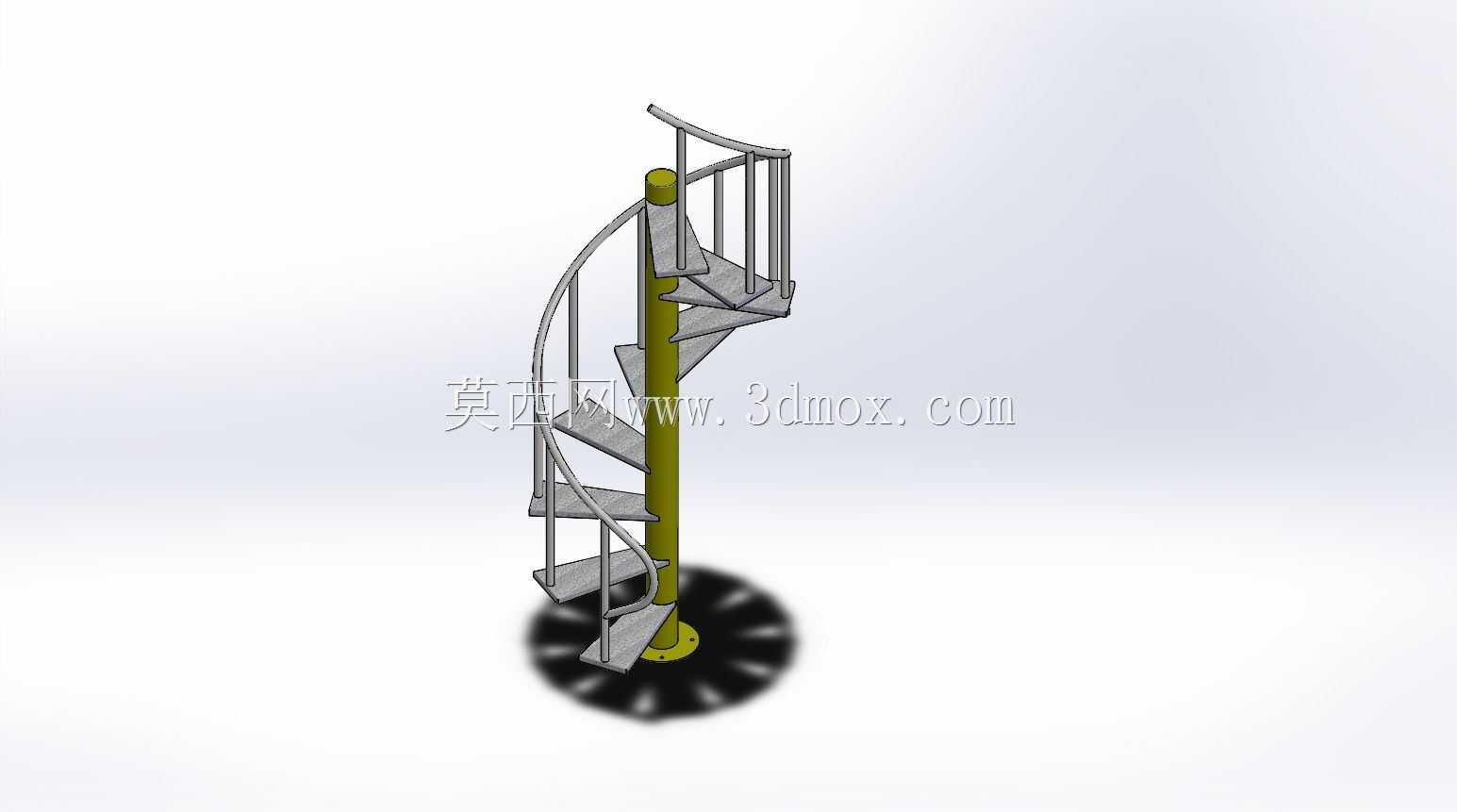

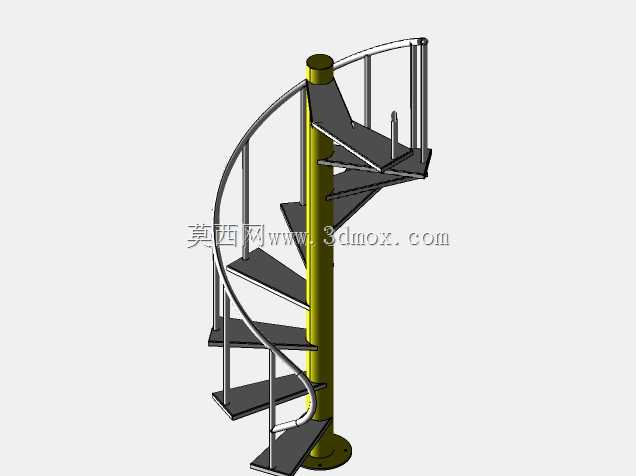

　　这款螺旋梯采用中心单立柱承载结构，所有踏步、护栏构件均围绕中心立柱呈圆周排布，相比常规直跑楼梯、双跑楼梯，对安装空间的占用率极低，仅需在楼板预留直径1.2-1.5米的圆形洞口即可完成安装，非常适合loft夹层、小型复式住宅、设备检修平台、狭小工业操作工位的垂直通行场景，在空间局促的工况下，既可以满足单人常态化通行需求，也能兼顾小件物料的上下转运。从结构受力逻辑来看，中心立柱是整个梯体的核心承载构件，设计时采用厚壁SUS304不锈钢管材加工，立柱底部通过膨胀螺栓与地面基础刚性固定，顶部与上层楼板预留的预埋构件做铰接处理，避免梯体受载后出现侧向晃动。每一块踏步板均采用扇形裁切的SUS304不锈钢板材，

　　踏步窄端与中心立柱通过焊接方式刚性连接，宽端外侧通过弧形护栏立杆串联，相邻踏步之间的高度差控制在180-200mm区间，踏步外侧有效通行宽度控制在600-700mm，既符合人体工程学的抬脚舒适区间，也能保证成年人通行时不会出现踏空、磕碰的问题。护栏部分采用与踏步同材质的不锈钢圆管加工，沿踏步外侧螺旋上升的扶手管通过竖向立杆与每一块踏步的外边缘固定，立杆间距控制在110mm以内，符合安全防护的间隙要求，避免人员通行时发生坠落风险，扶手管的握持直径控制在40mm，符合人手抓握的舒适尺寸，上下通行时可以提供稳定的借力支撑。设计过程中需要重点控制踏步的旋转升角，整梯旋转360度的总提升高度控制在2.8-3.2米区间，适配常规民用住宅、

　　工业夹层的层高需求，每一圈踏步数量控制在12-14块，避免单块踏步的扇形面过窄导致通行时落脚空间不足。安装边界方面，梯体安装完成后，最外侧边缘与周边墙体、固定设备的净距需要预留至少50mm的安装间隙，避免梯体受载产生微变形时与周边结构发生剐蹭；地面安装区域的基础混凝土强度需要不低于C20，保证底部固定螺栓的拉拔力满足承载要求，顶部与上层楼板的连接点需要避开楼板内的预埋水电管线，防止安装钻孔时破坏原有建筑管线。材质选择上采用SUS304不锈钢，一方面是因为该材质的防锈性能优异，在潮湿的室内环境、甚至半户外的工况下都不会出现锈蚀掉漆的问题，后期维护成本极低，仅需定期擦拭表面污渍即可保持外观整洁；另一方面SUS304的结构强度足够，

　　单块踏步的额定承载能力可以达到150kg以上，完全满足日常通行的载荷要求，即使偶尔搬运较重的设备配件，也不会出现踏步变形、焊缝开裂的问题。在实际应用场景中，这类螺旋梯除了民用住宅的夹层通行外，也常被用于工厂车间的设备操作平台登高、小型仓储空间的二层货梯旁的人行通道、户外景观塔的登高通道，相比混凝土楼梯，其自重更轻，对建筑楼板的载荷要求更低，安装周期更短，所有构件均可以在工厂预制完成后到现场组装，不需要现场浇筑养护，大幅缩短施工周期。建模过程中需要重点校验相邻踏步之间的净空高度，保证人员在踏步上站立时，头顶与上方踏步的净距不小于2米，避免通行时出现碰头的问题；同时需要校验护栏的整体刚度，在扶手管外侧施加1kN/m的水平推力时，护栏的最大变形量不超过30mm，满足防护结构的刚度要求。另外，踏步表面可以根据使用场景做不同的表面处理，比如民用场景可以做拉丝抛光处理提升外观质感，工业场景可以在踏步表面做防滑压花或者粘贴防滑条，避免表面沾有油污、水渍时人员滑倒。中心立柱与踏步连接的焊缝需要做满焊处理，焊后打磨平整做钝化处理，避免焊缝位置出现锈蚀隐患，所有构件的外露边缘都需要做倒圆角处理，去除尖锐的裁切毛刺，防止安装和使用过程中划伤人员。
