单车位斜顶户外停车棚结构设计

　　该停车棚结构主要面向民用住宅庭院、小型商业场地、园区边角零散车位的停车防护需求，区别于大型公共停车场的连片式车棚，这款单车位斜顶结构更适配小面积场地的独立车位使用，可同时满足车辆遮阳、挡雨、防高空落物砸损的核心使用需求，也可作为户外临时作业、非机动车停放的遮蔽空间使用。

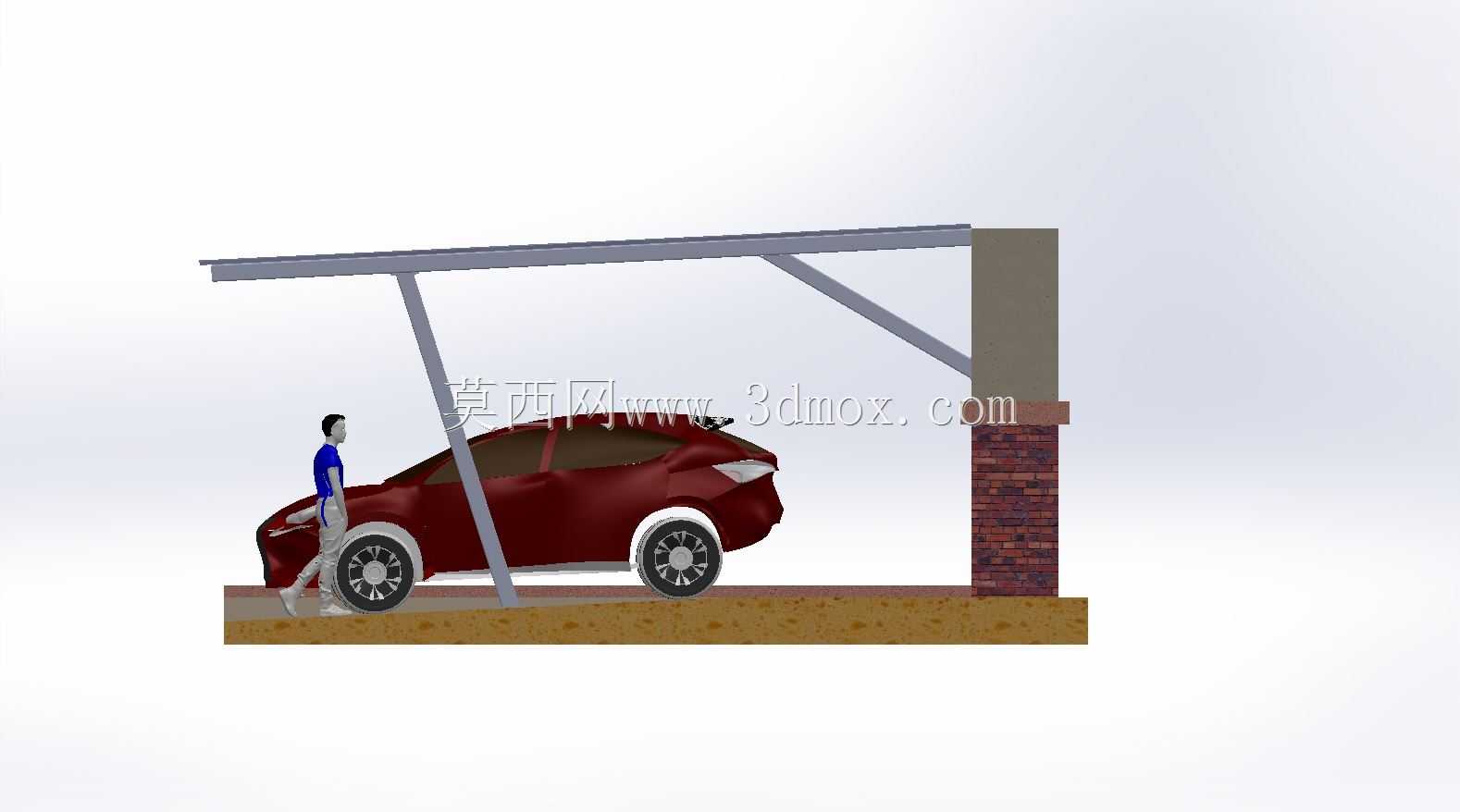

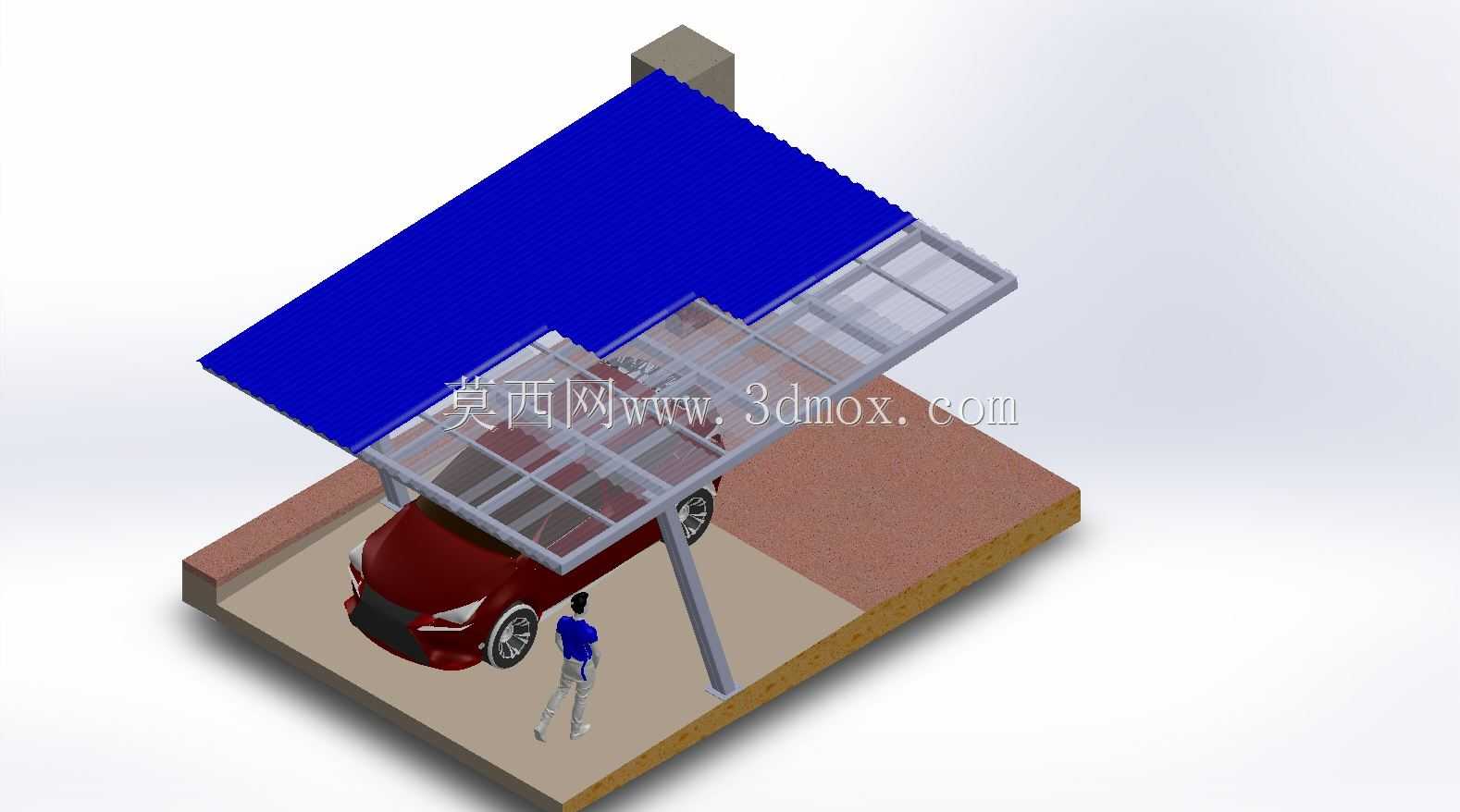

　　从结构设计逻辑来看，整体采用单立柱悬挑支撑的布局形式，将支撑立柱设置在车位靠近场地边界的一侧，完全规避立柱占用车位通行空间的问题，车辆进出车位时不会出现立柱遮挡驾驶视线、剐蹭车身的情况，适配常规家用轿车、紧凑型SUV的停放需求。棚顶采用双段式坡面设计，靠近立柱的一侧为实体彩钢瓦覆盖段，坡面倾斜角度设置为12度，可快速引导雨水向单侧排水，避免棚顶积水增加结构荷载；靠近车位外侧的半段采用透明采光板铺设，在保证遮蔽效果的同时，不会过度遮挡车位周边的自然采光，避免棚下区域过于昏暗。

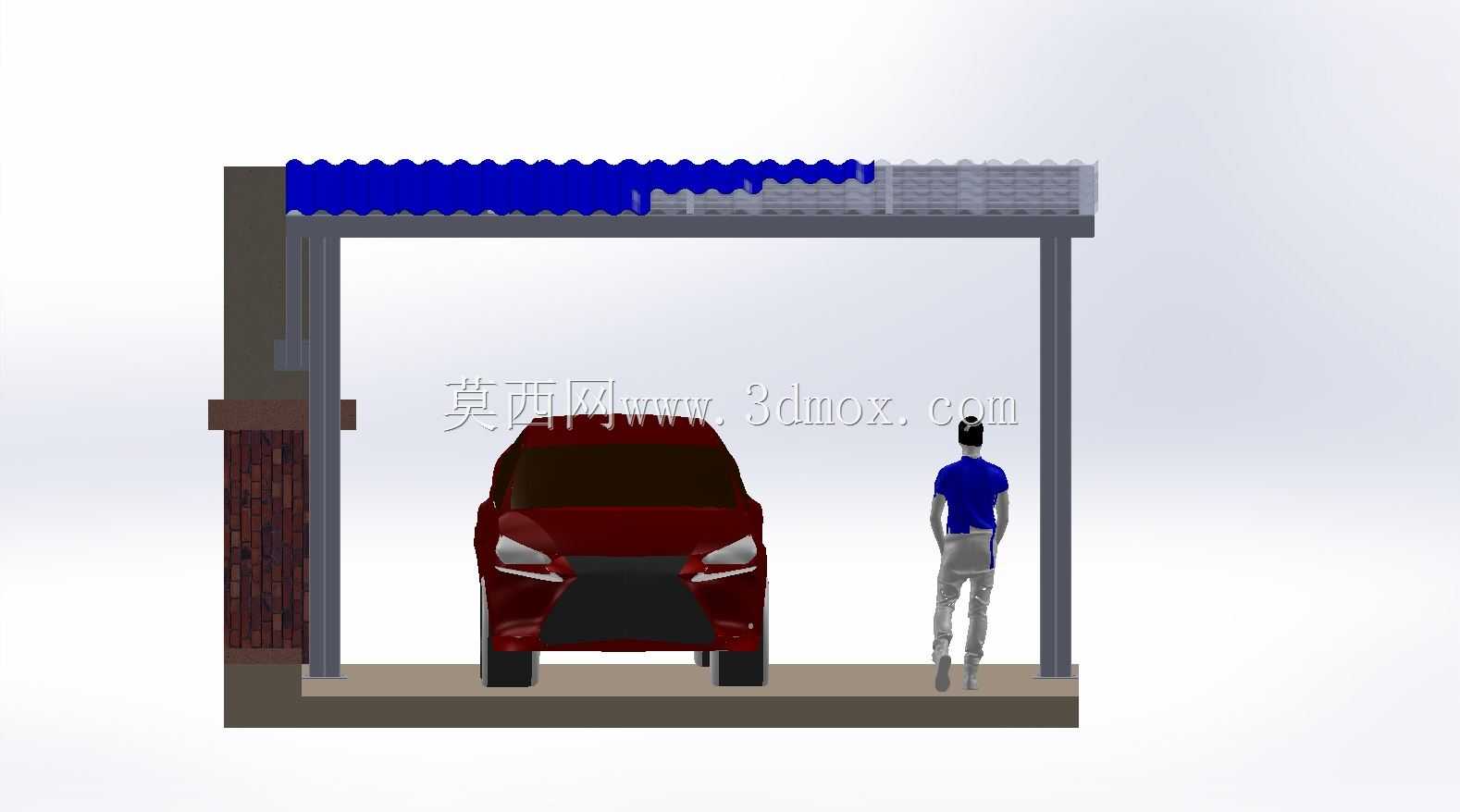

　　结构受力设计上，单立柱采用矩形钢管焊接成型，底部通过预埋膨胀螺栓与混凝土地面固定，立柱与棚顶框架的连接位置设置三角加强筋板，可抵御常规地区6级以内的横向风荷载，棚顶主框架采用方管焊接成网格状排布，主龙骨间距控制在800mm，副龙骨间距400mm，可承载15cm厚度的积雪荷载，满足大部分非严寒地区的户外使用要求。棚体整体安装边界控制在长5.5m、宽3m的矩形场地范围内，棚顶最低处净空高度为2.2m，最高处净空高度为2.8m，既保证车辆停放时的顶部安全距离，也不会因为棚体过高导致风阻过大影响结构稳定性。

　　细节设计层面，棚顶边缘设置通长的镀锌钢板滴水檐，可引导雨水顺着檐口滴落至车位外侧的排水区域，避免雨水顺着棚板边缘漫流滴落在车身表面；立柱底部设置高度15cm的混凝土保护墩，既可以固定预埋螺栓，也能避免日常场地清洁、积水浸泡导致立柱根部锈蚀。棚体与相邻建筑墙体的衔接位置预留10cm的伸缩间隙，避免建筑沉降、温度形变导致棚体结构被挤压变形，安装时可根据场地实际的边界条件，调整立柱的固定位置，适配靠墙、临路、靠绿化带等不同的场地场景。

　　建模过程中对所有焊接节点做了简化处理，保留了实际生产加工所需的安装定位基准，所有型材的规格选型都对应市面常规量产的管材型号，无需开模定制，可直接采购原材料下料焊接组装，整体结构的零部件通用化率高，后期维护更换配件的成本较低，适合小型施工队伍现场加工安装，也可作为模块化预制车棚的基础结构方案，根据实际车位数量调整悬挑长度与立柱排布方式，拓展为双车位、多车位的连片车棚结构。
