脚踏式无接触防疫消毒装置结构设计

　　这款脚踏驱动的无接触消毒装置，主要面向厂区入口、商超通道、办公楼宇大堂、社区值守点这类人员流动密集的公共场景设计，核心解决传统手动按压消毒带来的交叉接触风险，全程无需使用者手部触碰设备任何部位，通过脚部施力即可完成消毒凝胶或消毒液的定量挤出，适配常态化防疫阶段的公共卫生防护需求。

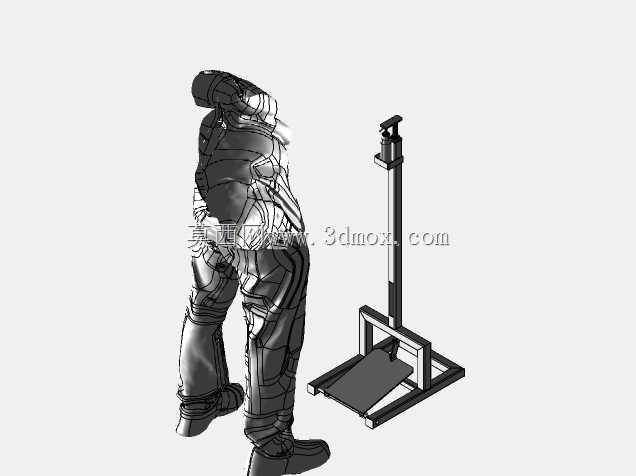

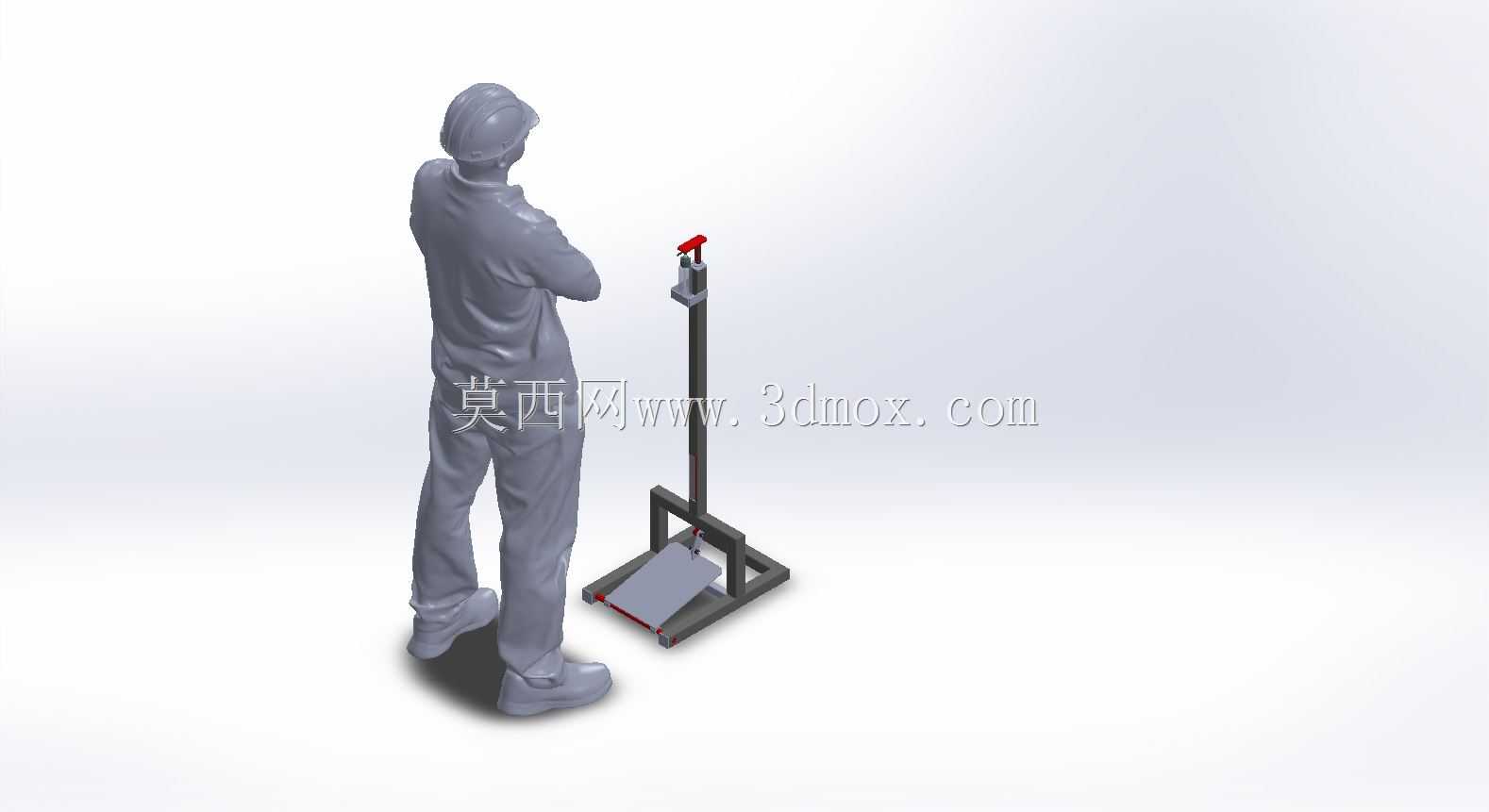

　　从结构设计逻辑来看，整套装置采用立式落地布局，底部为H型方管焊接支撑底座，底座横向支撑腿向前后两侧延伸出足够的支撑跨度，配合底部可选配的橡胶防滑脚垫，即使在光滑瓷砖或环氧地坪地面也能保持稳定，不会在踩踏过程中出现侧翻或滑移，底座的安装边界控制在400mm见方范围内，不会占用过多通道通行空间，适合在狭窄的入口通道处布设。底座上方垂直布置一根方形空心立柱作为主支撑结构，立柱内部隐藏布置传动连杆，将底部脚踏板的上下摆动转化为顶部压杆的垂直下压动作，连杆的铰接点全部采用自润滑铜套作为转动副，长期使用也不会出现卡滞或异响，立柱高度设置在1100mm左右，刚好适配大多数成年人站立时的手部自然抬起高度，使用者走到设备前无需刻意抬手或弯腰，就能将手伸到出液嘴下方接取消毒液。

　　脚踏板采用倾斜式布置，前端做圆弧卷边处理，避免踩踏时硌伤鞋尖，踏板表面冲压出防滑凸纹，即使鞋底沾有水渍或灰尘也不会出现打滑，踏板的复位依靠内置的拉伸弹簧实现，弹簧刚度经过匹配调校，踩踏力度控制在15-20N区间，老人、小孩无需用太大力量就能踩下，松开后踏板能在0.5秒内自动复位，不会出现延迟回弹导致的消毒液滴漏问题。顶部的消毒瓶固定座采用可调式卡箍结构，可以适配市面上大多数常见规格的按压式消毒瓶、凝胶瓶，卡箍内侧粘贴有橡胶缓冲垫，既能卡紧瓶身防止晃动，也不会刮花瓶身表面，固定座的高度可以沿着立柱上的长圆孔进行上下调节，更换不同高度的消毒瓶时无需拆卸整体结构，只需要松开卡箍螺栓调整到对应位置再锁紧即可，后期维护更换耗材十分便捷。

　　在实际使用场景中，这类装置不需要外接电源或气源，纯机械结构的设计让它可以在无供电的户外值守点、临时核酸采样点、工地入口等场景直接布设使用，不存在断电失效的风险，整体外露结构全部采用金属材质焊接成型，表面做喷塑防锈处理，可以适应户外日晒雨淋的使用环境，不会像塑料材质的消毒支架那样容易出现老化脆裂的问题。设计过程中特意将所有传动部件都隐藏在立柱内部，外部没有突出的铰接点或连杆结构，一方面避免了传动缝隙夹伤使用者手指的安全隐患，另一方面也让整体外观更加简洁规整，日常清洁时只需要擦拭立柱外表面和底座即可，没有容易积灰的卫生死角。

　　从安装落地的角度来说，整套装置出厂时为分体式包装，现场只需要用配套螺栓将立柱与底座、脚踏组件锁紧即可完成组装，不需要专业的安装工具，单人十分钟内就能完成全部装配工作，如果是长期固定布设的场景，还可以通过底座上预留的膨胀螺栓孔，将设备直接固定在地面上，进一步提升设备的抗倾覆能力，即使在人流高峰时段频繁使用也不会出现移位。出液嘴的位置特意向前伸出立柱表面120mm，接液区域下方设置有可拆卸的接液托盘，托盘表面开有沥水孔，多余的滴漏消毒液会汇集到托盘内部的储液槽中，不会直接滴落到地面造成地面湿滑，定期将托盘取下清理即可，维护难度极低。
