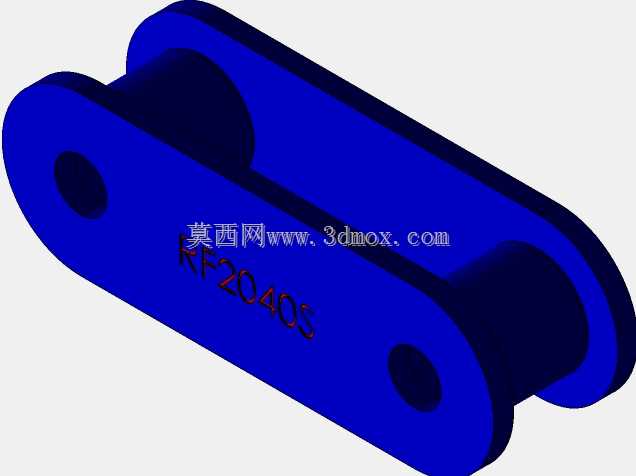

RF2040标准输送链外链节结构设计

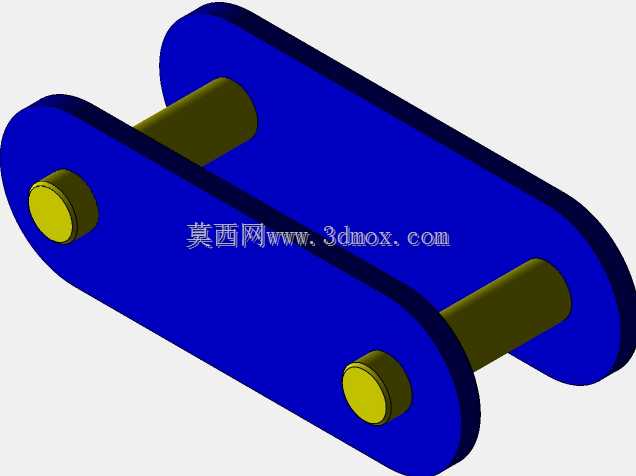

　　在各类输送设备、自动化生产线的传动系统设计中，链传动作为适配长距离、重载、多尘恶劣工况的核心传动形式，其单节链节的结构合理性直接决定了整套链条的运行寿命与传动稳定性，RF2040规格的链节属于双节距输送链的标准外链节单元，是整链组装过程中承担连接、承载、啮合传动的核心基础部件。日常做输送线选型与结构校核时，最先需要确认的就是单节链节的安装边界与配合公差，这款链节采用双侧外链板搭配销轴的经典压装结构，两块平行布置的外链板为等厚冲压成型结构，板体两端开设同轴的销轴安装孔，孔位与销轴采用过盈压装配合，确保链条运行过程中销轴不会与外链板发生相对转动，避免配合面出现微动磨损导致链节伸长超差。从实际应用场景来看，这类链节广泛适配于轻工包装线、

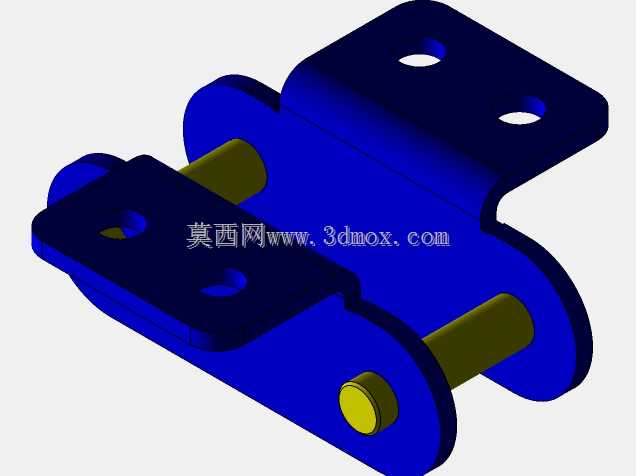

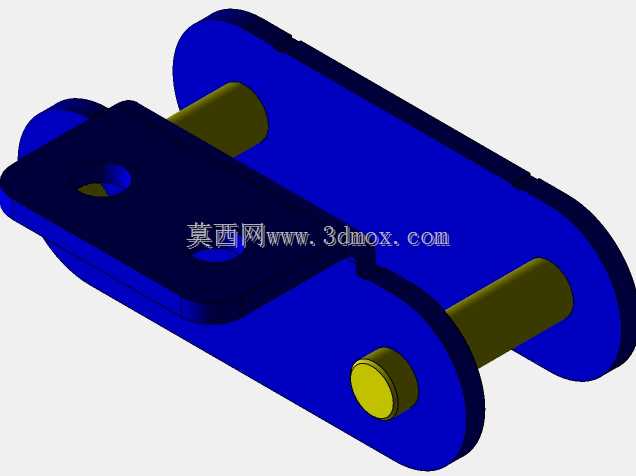

　　食品输送线、仓储物流分拣线、家电组装线的双节距输送链条，相比标准短节距滚子链，双节距结构的链节节距更大，同等长度下的链节数量更少，自重更低，运行过程中的多边形效应更小，输送运行更平稳，适合中低速、长距离的物料输送工况，部分重载工况下还可以在链板外侧加装附件板，用来固定工装治具、输送料斗或者挡边结构，满足不同物料的承载输送需求。设计这类链节的时候，首先要匹配对应规格链条的啮合参数，链板端部的孔中心距必须严格符合RF2040的标准节距要求，孔位的同轴度公差需要控制在0.02mm以内，避免压装销轴后出现链板歪斜，导致整链组装后出现侧弯、卡滞的问题；链板的外形轮廓采用两端圆弧过渡的长圆形结构，圆弧半径与链轮齿槽的轮廓适配，

　　确保链条与链轮啮合过程中不会出现干涉，同时链板的板厚需要根据额定破断载荷做强度校核，板体上的销孔边缘需要做倒角处理，既方便销轴压装导向，也能避免压装过程中孔边出现应力集中导致的板件开裂。从安装边界来看，这款外链节的宽度方向尺寸需要匹配对应规格的内链节内宽，确保组装后内外链板之间留有合理的侧隙，侧隙过小会导致链条铰接转动阻力增大，运行过程中出现卡滞，侧隙过大则会导致链条横向窜动量超标，运行过程中容易出现脱链、偏磨的问题；销轴的两端压装后需要与外链板外表面齐平或者做轻微的铆边处理，避免销轴轴向窜动脱出，同时销轴的外露长度不能超出链轮的齿宽范围，防止运行过程中销轴与链轮护板、机架侧边发生刮碰。在实际设备维护过程中，

　　这类外链节也是链条磨损后更换的常用单元，当整链运行一段时间后出现伸长量超差、个别链板变形、销轴磨损的情况，不需要更换整根链条，只需要替换对应的故障链节即可，这就要求单节链节的加工精度与原装链条完全匹配，压装后的铰接转动灵活无卡滞，转动阻力与整链其他链节保持一致，避免替换后出现局部传动顿挫，加速链轮与链条的磨损。做三维建模的时候，需要重点还原链板与销轴的配合关系，两个链板的平行度、销孔的同轴度都要严格按照标准参数设定，同时要预留出与内链节配合的间隙空间，方便后续做整链的装配模拟、运动仿真，验证链条在链轮上的啮合轨迹是否顺畅，是否存在运动干涉，为后续的链条选型、机架结构设计提供准确的三维参考，避免实际加工组装后出现配合问题导致返工。
