气动压紧式双滚轮压合机构结构设计

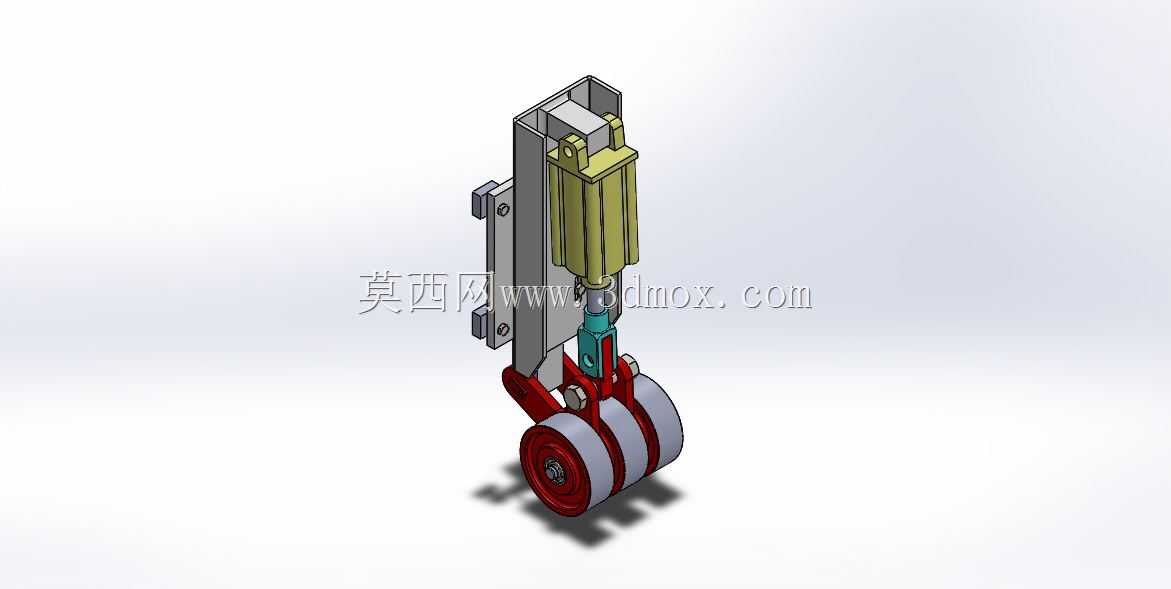

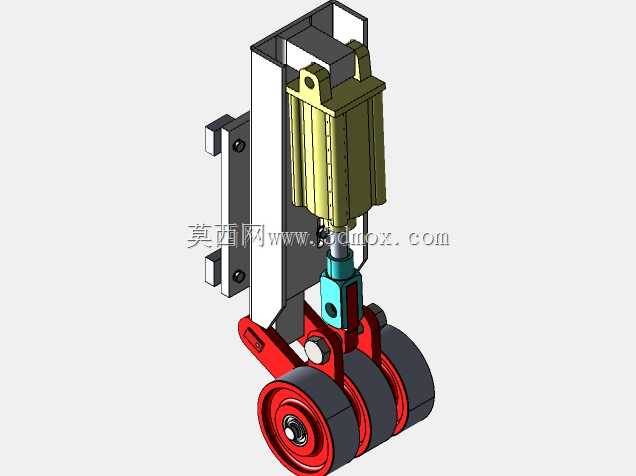

　　这套压紧滚轮机构常被用在连续生产的输送线末端、包装设备进料段或是板材加工的进给工位，核心作用是在物料持续输送过程中提供稳定的下压力，避免薄型板材、软包装件或是成叠片料在输送时出现跑偏、翘边、打滑的问题，相比普通的固定压板结构，双滚轮的设计可以在压紧的同时不阻碍物料的连续进给，滚动接触的摩擦阻力远小于滑动摩擦，不会刮花物料表面，也不会因为长时间摩擦产生多余的热量损伤热敏类物料。从结构布局来看，整套机构采用立式安装的逻辑，后侧的C型安装支架是整个组件的承载基础，支架上预留的两组沉头安装孔可以直接固定在设备的立式机架型材上，安装时需要保证支架的竖直面与物料输送平面的垂直度误差控制在0.1mm以内，避免后续气缸伸出时出现偏载，

　　导致滚轮压力不均。驱动部分采用标准的笔型气缸作为动力源，气缸缸体通过顶部的连接法兰固定在支架上端的横板上，气缸活塞杆的伸出方向垂直向下，活塞杆末端没有直接连接滚轮架，而是通过一个带腰型孔的连接块与下方的摆臂结构相连，这个腰型孔的设计是为了抵消气缸伸出过程中的微小同轴度误差，同时给滚轮架提供小范围的浮动空间，当物料厚度出现小幅波动时，滚轮可以自适应上下微调，不会因为硬接触出现气缸憋压或是物料被压变形的问题。下方的滚轮组件采用双轮并排布局，两个滚轮的轮面采用邵氏硬度60度的聚氨酯材质包胶，轮芯为硬质铝合金加工而成，滚轮通过深沟球轴承安装在同一根轮轴上，轮轴两端固定在红色的摆臂架上，摆臂架通过中部的铰接轴与支架下端的支座连接，

　　形成一个杠杆式的摆动结构——当气缸活塞杆向下伸出时，会推动摆臂架绕铰接轴向下摆动，让两个滚轮同时压在下方输送面上的物料表面，当气缸缩回时，摆臂架会带着滚轮向上抬起，留出足够的空间方便物料穿引或是设备维护。在设计这套结构的三维模型时，需要重点关注几个安装边界的尺寸：首先是气缸完全缩回时，滚轮最低点距离安装支架底面的高度要比输送物料的最大厚度高出20mm以上，保证过料间隙足够；其次是两个滚轮的总宽度要比输送物料的最小宽度窄10mm左右，避免滚轮边缘压到物料侧边产生压痕；另外铰接轴的位置选择要经过力臂核算，气缸输出力通过力臂放大后作用在滚轮上的压力，要刚好满足物料压紧不打滑的需求，不能压力过大导致物料输送阻力骤增，

　　也不能压力过小起不到防跑偏的作用。从实际使用的场景来看，这套机构在瓦楞纸板印刷生产线、软袋包装封口机、薄金属片整平送料机上都有广泛的适配性，结构上没有复杂的定制加工件，大部分标准件都可以直接从市面上采购，安装调试时只需要调整气缸的工作气压，就能适配不同厚度、不同材质的物料压紧需求，摆臂上的铰接位置还可以根据实际需要加装阻尼垫片，避免滚轮快速下落时对物料产生冲击，整个机构的运动行程短，响应速度快，适合高频次的压紧、抬起往复动作，连续运行的故障率很低，日常维护只需要定期给铰接点和滚轮轴承加注润滑脂，检查包胶轮面的磨损情况即可。建模过程中需要注意各个运动部件的干涉检查，尤其是气缸伸出到最大行程时，连接块不能和支架的横板发生碰撞，摆臂摆动到最低位置时，轮架不能和下方的输送机架产生干涉，所有转动配合的位置都要预留合理的配合间隙，避免实际加工装配时出现卡滞问题，安装支架的板材厚度要根据气缸的最大输出力来选型，一般采用5mm厚的冷轧钢板焊接加工即可，保证气缸反复动作时支架不会出现形变，影响压紧精度。
