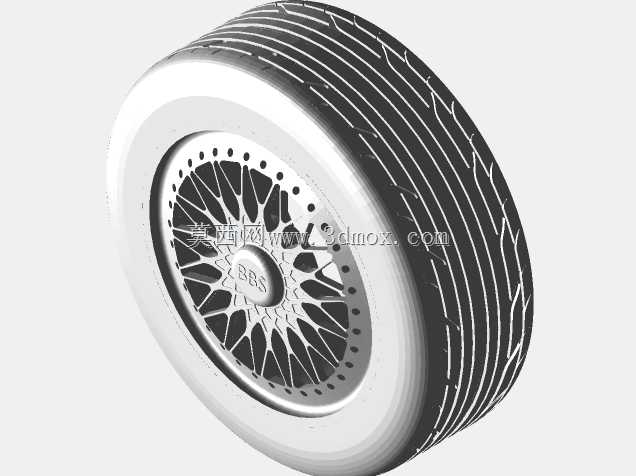

BBS款多辐条复古汽车轮毂带轮胎总成

　　做汽车底盘行走系统设计的时候，轮组部分的匹配从来不是选个外观件那么简单，这套带轮胎的BBS风格多辐条轮毂总成，在改装车、复古乘用车、低速定制车辆的开发场景里，是兼顾视觉效果与安装适配性的典型参考结构。先从安装边界说起，这类轮毂的中心孔位、PCD节圆参数需要和车辆的转向节、轮毂轴头完全匹配，设计时首先要确认轴头的突出高度，避免轮毂背面和轴头、制动卡钳发生运动干涉，尤其是多辐条的密集结构，辐条背面的凹陷弧度必须预留出卡钳的活动空间，哪怕是静态装配时能贴合，车辆满载过弯、悬架压缩到极限行程时，轮辋内壁也不能和制动组件、悬架摆臂产生刮擦。

　　轮胎部分的选型和轮毂是强绑定的，这套搭配的是常规公路乘用轮胎，胎面的排水槽走向、胎壁的厚度设计，直接影响轮组的整体外径，而轮组外径又和车辆的轮拱空间、时速表校准、悬架跳动行程直接相关——轮组外径过大会导致转向时胎壁蹭轮拱内衬，过小则会让底盘离地间隙不足，同时改变主销接地距的参数，影响转向手感。胎面的花纹块排布是偏向公路静音与干湿地抓地的设计，纵向主排水槽负责快速排出胎面与路面之间的积水，横向细花纹则用于破碎路噪频率，降低高速行驶时的胎噪传递，这类轮胎的扁平比设定偏向舒适取向，胎壁有足够的形变空间，可以过滤路面细碎颠簸，不会因为轮毂尺寸偏大就牺牲日常行驶的缓冲能力。

　　再看轮毂本身的结构，多辐条的放射状设计不是单纯为了复古外观，每一根辐条的截面都是变厚度设计，靠近轮心安装盘的位置厚度更大，用来传递车轮的驱动力、制动力以及过弯时的侧向载荷，往轮辋边缘延伸的位置厚度逐渐收窄，在保证结构强度的前提下降低整体簧下质量——簧下质量每降低1kg，对车辆操控响应的提升效果远大于降低5kg的簧上质量，这也是改装轮毂普遍采用辐条优化设计的核心原因。轮毂中心的BBS标识盖是装饰与定位结合的结构，盖体的卡扣结构刚好卡在中心孔的环形槽内，既可以遮挡中心的固定螺栓，避免螺栓长期暴露在泥水、灰尘环境中生锈，也能让轮毂的视觉整体性更强。轮辋的边缘设计有标准的胎圈座结构，轮胎安装时胎圈可以紧密卡在胎圈座的凸台位置，保证车辆高速行驶、胎压波动时轮胎不会脱圈，轮辋的气门嘴孔位预留了标准尺寸，适配常规的橡胶气门嘴或者金属防爆气门嘴，不需要额外扩孔或者修改结构。

　　在实际应用场景里，这类轮组除了用在常规民用乘用车的改装升级，也可以作为低速电动复古车、定制款老爷车复刻项目的行走部件参考，设计时需要注意轮组的偏距参数，偏距决定了轮毂是向内凹还是向外突出，偏距过小轮毂突出轮拱太多，会增加车辆的轮距，虽然过弯稳定性有所提升，但也会让轴承承受额外的侧向力矩，长期使用会缩短轮毂轴承的寿命，还可能导致轮胎偏磨；偏距过大则轮毂向内收，容易蹭到悬架或者减震器。辐条之间的镂空空间除了减重，还有给制动系统散热的作用，车辆频繁制动时，制动盘和卡钳产生的热量可以通过辐条之间的空隙快速被气流带走，避免制动系统因为温度过高出现热衰减，这也是多辐条轮毂比封闭轮毂更适合走街使用的原因之一。

　　做三维建模的时候，轮胎的胎面花纹不能只做外观贴图，要还原花纹的实际深度和侧壁的弧度，因为后续做整车装配干涉检查、运动仿真的时候，轮胎的形变模拟需要准确的几何结构作为基础；轮毂的辐条与轮辋连接的位置要做圆角过渡，避免应力集中，实际生产中不管是铸造还是锻造轮毂，应力集中的位置都是最容易出现裂纹的失效点，设计阶段的圆角处理可以大幅提升结构的疲劳强度。轮组的动平衡参考面也在模型里做了预留，后续实际生产装配时，平衡块可以贴在轮辋的内侧边缘，不会破坏轮毂的外观完整性。
