适配K20系列机型螺旋式节气门垫片结构

　　在民用小排量自然吸气发动机的进气系统改装与原厂替换件开发场景中，节气门与进气歧管接合面的密封与进气优化一直是结构设计的细节重点，这款螺旋式节气门垫片正是针对K20A、Civic、ES、EP3、DC5、Stream等搭载2.0升排量发动机的车型开发的接合部件。从实际装车工况来看，该垫片安装在节气门阀体与进气歧管的法兰接合面之间，核心作用首先是保证两个接合面的静态密封，避免进气歧管内的负压环境出现漏气，导致空燃比偏离标定范围，引发怠速不稳、动力输出异常等问题；其次是通过内圈的螺旋导流结构，对进入进气道的气流进行预旋梳理，降低节气门翻板后方的气流紊流强度，提升进气充量的均匀性，在不改动节气门本体与进气歧管主体结构的前提下，优化中低转速区间的进气响应速度。

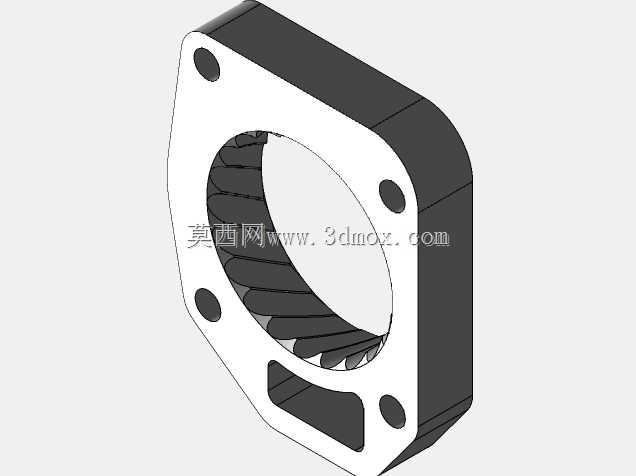

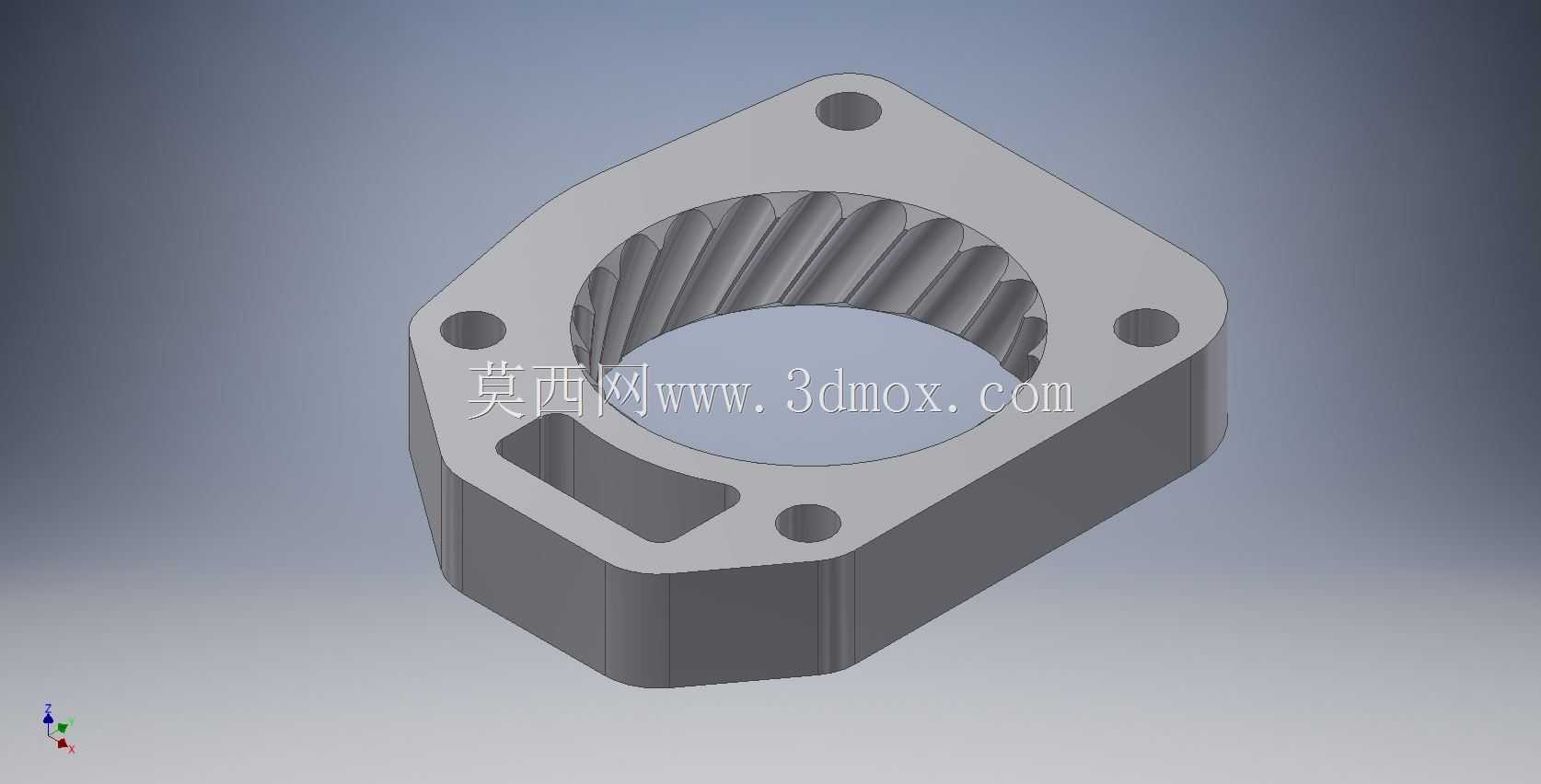

　　从结构设计思路来看，这款垫片的整体轮廓完全匹配对应机型节气门法兰的安装边界，四个角位的安装孔位严格对齐原厂螺栓的分布位置，孔径尺寸适配原厂固定螺栓的直径，安装时无需对周边部件进行打孔、切削等二次加工，可直接替换原厂纸质或橡胶密封垫片。垫片本体采用等厚度设计，厚度控制在不会改变节气门与进气歧管轴向安装间距的范围内，避免因垫片过厚导致节气门位置传感器安装角度偏移，引发ECU信号采集偏差。内圈的螺旋齿形结构经过气流仿真验证，螺旋升角与齿形深度经过多轮迭代调整，既不会因为导流结构过度占用进气通流面积导致进气阻力上升，又能让流经节气门的空气形成稳定的旋流，在进气门开启前让气缸内的进气涡流保持更好的连贯性，帮助燃油与空气更充分地混合。

　　外形尺寸方面，垫片的外轮廓完全贴合节气门法兰的外缘形状，一侧预留的缺口结构对应原厂法兰上的定位凸台，安装时可通过该缺口快速定位，避免装反导致孔位错位，同时也能防止车辆长期运行过程中垫片受振动影响出现周向转动。三个边角的螺栓孔与一个侧边的定位缺口形成完整的安装防错体系，即使是没有丰富维修经验的操作人员，也能快速完成对位安装。内圈的通流直径与节气门的最大开启口径完全匹配，不会出现通流截面突变的台阶结构，避免气流在台阶位置产生分离涡，抵消螺旋导流带来的进气优化效果。

　　从实际使用的适配场景来看，这款垫片既可以作为原厂密封垫片老化失效后的替换配件，满足日常维修的密封需求，也可以作为进气系统轻度优化的改装部件使用，不需要调整ECU标定参数即可获得一定的进气响应提升。材料选择上，这类结构的垫片通常采用具备一定耐温、耐油性能的硬质复合材料或金属材料制作，相比原厂的软质密封垫片，具备更好的抗压缩形变能力，长期受螺栓压紧力作用下不会出现厚度衰减，可有效延长密封寿命，避免因为垫片老化导致的漏气故障反复出现。在建模过程中，需要重点保证安装孔位的位置度公差，以及法兰接合面的平面度要求，孔位位置度偏差需控制在0.1mm以内，接合面平面度不超过0.05mm，才能保证安装后密封可靠，不会出现局部压合不紧密的问题；内圈螺旋齿的轮廓需要顺滑过渡，不能存在尖锐棱角或加工台阶，避免气流经过时产生额外的流动阻力，同时也防止长期使用过程中棱角位置积碳，影响导流效果。
