皮带传动离心式鼓风机排气设备结构

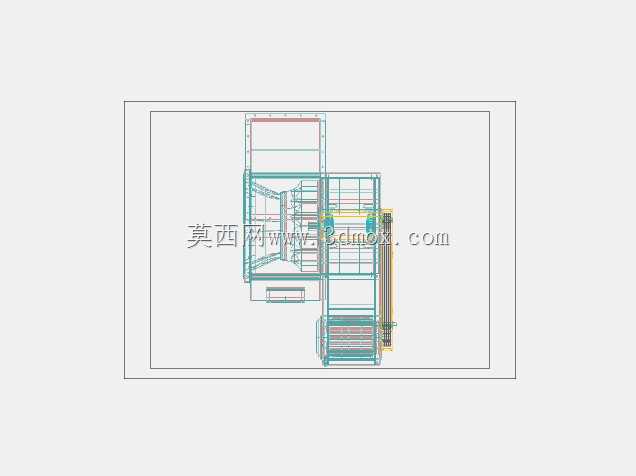

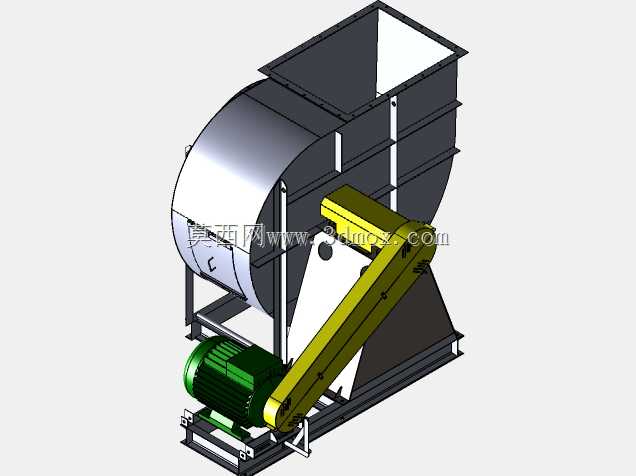

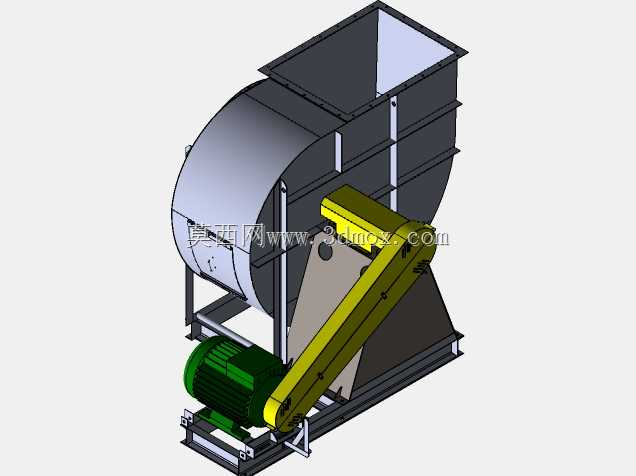

　　这款皮带传动的离心式排气鼓风机，在工业厂房通风、工艺系统排气、除尘系统引风环节都有广泛适配场景，很多车间做局部排风、工艺废气输送、除尘系统前端动力配置时，都会选用这类结构的风机，相比直联风机，皮带传动的结构可以灵活调整传动比，匹配不同工况下的转速需求，适配不同风压风量的使用要求，不需要更换电机就能通过皮带轮尺寸调整输出参数，现场适配性更强。从结构设计来看，整体采用蜗壳式流道设计，进风口为方形法兰接口，方便对接现场的矩形通风管道，出风口同样采用法兰连接结构，能直接和后续的排风管道、净化设备对接，减少现场配做转接件的工作量。蜗壳部分采用钢板折弯焊接成型，内部流道做了圆弧过渡处理，能减少气流在蜗壳内部的湍流损失，提升风机运行效率，

　　降低气流噪声。传动部分采用三角皮带传动结构，电机和风机主轴分别安装在共用的型钢焊接底座上，电机位置设计了可调的张紧结构，通过调整电机安装位置就能改变皮带张紧度，日常维护时不需要拆解风机主体就能完成皮带更换、张紧调整的操作，大幅降低后期运维的工作量。底座采用槽钢焊接成型，底部预留了地脚螺栓安装孔，安装时可以直接通过膨胀螺栓或者预埋螺栓固定在混凝土基础上，也可以搭配减震器使用，降低运行时的振动传递。叶轮采用后向式叶片结构，这类叶片的气动特性更适合中高压排风场景，运行效率高，不容易积尘，在输送含少量粉尘的空气时也能保持稳定运行，不会因为叶片积灰导致动平衡失效。轴承座采用独立安装结构，配置了注油嘴，日常维护时可以直接在外部加注润滑脂，

　　不需要拆解蜗壳就能完成轴承保养，延长设备的连续运行周期。从安装边界来看，设备整体的重心落在底座的中心区域，安装时不需要额外做配重处理，进风口位于蜗壳的轴向端面，出风口位于蜗壳的切向顶部，现场配管时需要预留足够的管道安装空间，尤其是侧面的皮带传动区域，需要预留不小于皮带护罩宽度的维护空间，方便后期更换皮带、调整张紧度。电机位于风机主体的侧下方，和风机主轴平行布置，皮带护罩采用钢板折弯制作，完全覆盖皮带和皮带轮区域，避免运行时杂物卷入传动部位，也能防止运维人员误触转动部件造成安全事故。在实际选型应用中，这类风机可以根据输送介质的温度调整材质，常温排风场景采用普通Q235钢板制作即可，如果是输送高温废气，可以更换耐热钢板材质，

　　同时搭配耐高温轴承和散热结构，适配不同的工艺排风温度需求。设计时特意将传动部分和气流通道完全隔离，输送的气流不会接触到皮带和轴承部件，即使输送的气体含有少量水汽或者腐蚀性成分，也不会对传动部件造成腐蚀，延长传动部件的使用寿命。风机的检修门设置在蜗壳的侧面，需要清理叶轮或者检查内部流道时，不需要拆卸连接的管道，直接打开检修门就能完成内部检查和清理工作，对于除尘系统的引风场景来说，这个设计能大幅减少停机维护的时间。整体结构的受力经过校核，底座的型钢规格能承受风机满负荷运行时的动载荷，不会出现共振问题，各个连接部位的螺栓都采用防松结构，长期运行不会出现连接松动的情况。
