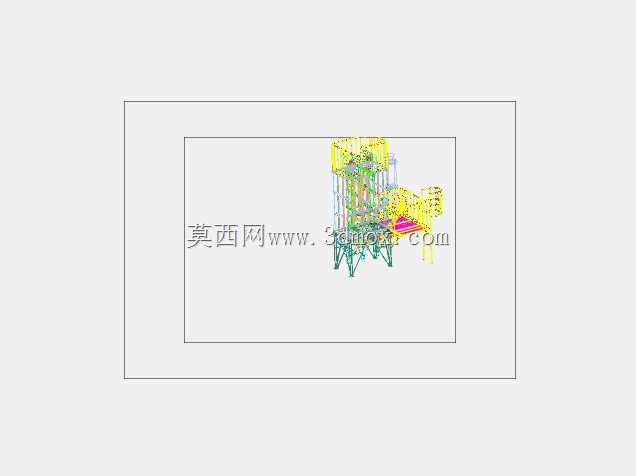

工业级中效除尘设备结构设计

这套除尘结构的设计初衷，是针对中小型机加工车间、木工开料工段、粉体混料工位的分散式粉尘治理需求，区别于大型集中式除尘系统的长管路布局，该设备采用一体式集成钢架承载结构，可直接就近布置在产尘点位旁侧，无需搭建架空管路支架，大幅压缩现场安装的施工周期与土建成本。从结构布局来看，设备主体采用立式分层框架设计，下部预留灰斗卸灰空间，可直接对接标准集尘桶或者螺旋输灰机构，中部为滤件安装腔体，上部集成净气腔与引风接口，整体框架采用型钢焊接成型，所有连接点位均做加强筋处理，可承受滤件饱和积灰后的整体载荷，同时避免设备运行过程中因引风振动产生的结构共振问题。设计阶段充分考虑了现场安装的边界限制，设备整体占地宽度控制在常规车间通道允许的通行范围内，设备顶部预留的检修空间满足日常更换滤件、检查脉冲喷吹机构的操作需求，侧面设置的快开检修门无需拆除整体围护板即可完成内部构件的维保作业。风路设计上采用侧进风结构，含尘气流进入腔体后先经过预沉降段，大颗粒粉尘在重力作用下直接落入下部灰斗，减少滤件的直接冲刷磨损，延长滤件的使用寿命，净气经过滤件过滤后从上部出风口引出，可直接对接车间排风系统或者循环回风管路。针对不同产尘场景的适配性，该结构预留了滤件规格调整空间，可根据粉尘粒径、处理风量需求更换不同过滤精度的滤筒或者滤袋，框架上的安装孔位采用通用化尺寸设计，无需重新加工结构件即可完成适配。设备的支脚设计为可调式结构，可适应车间地面不平整的安装条件，调整水平后即可固定，无需做额外的设备基础浇筑，对于后期需要调整工位布局的生产场景，可直接通过叉车完成整体移位，无需拆解设备主体构件。在结构细节处理上，所有腔体拼接处均设计了密封槽，可填充密封胶条避免含尘气体泄漏，喷吹系统的管路布局沿框架内侧走线，既避免外部磕碰损坏，也让设备整体外观更规整，外部围护板采用拼装式设计，单块板材重量控制在单人可搬运范围内，后期维保拆除时无需借助起重设备。
