皮带传动式离心鼓风机排气阀结构

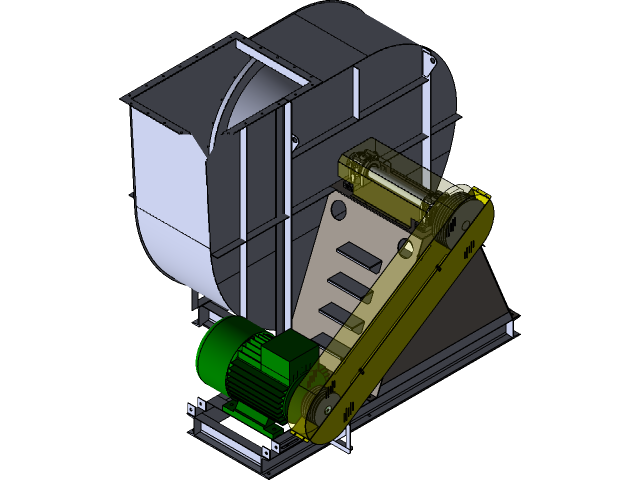

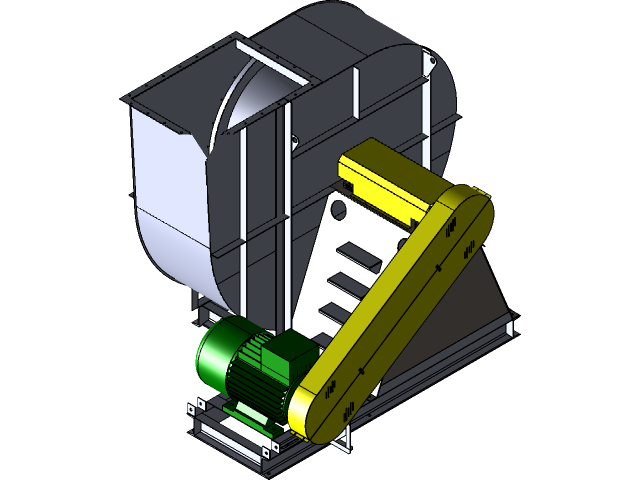

在工业通风、烟气输送、车间换气、工艺风送这类场景里，这类带皮带传动结构的离心式鼓风机配套排气阀，是管路风压调节、气路通断控制的核心配套部件，很多做环保通风、粉体输送、锅炉引风系统的结构工程师做选型或者三维布管的时候，都需要参考这类成熟的整机配套结构。从实际功能来看，这个部件集成了风机主机、驱动电机、皮带传动副、排气调节阀体、安装底座几个核心模块，区别于直联式风机的紧凑结构，皮带传动的设计可以灵活调整传动比，根据现场风压风量需求匹配不同转速的叶轮输出，同时皮带的缓冲特性能降低电机启动时的冲击载荷，避免叶轮卡滞时直接烧损电机绕组。设计思路上，整个结构优先考虑了安装维护的便捷性：电机安装板开了长条调节腰孔，方便后期更换皮带时调整电机中心距，张紧传动带；风机蜗壳采用加厚板材折弯焊接结构，侧壁预留了观察检修口，不用完全拆解蜗壳就能检查叶轮积灰、磨损情况；排气阀的联动转轴做了外置轴承支撑，避免阀板转动时卡涩，阀板边缘贴了密封胶条，关闭状态下能减少风压泄漏。安装边界方面，整套设备的底座采用槽钢焊接框架，底部预留了通用的地脚螺栓安装孔位，横向和纵向的安装尺寸适配常规工业风机的混凝土基础预留尺寸，进风口和出风口都采用标准法兰连接结构，能直接对接市面通用的通风管路，不用额外做转接法兰。做三维建模的时候，这个结构的干涉检查重点要放在皮带传动区域，要预留出皮带跳动、护罩安装的安全间隙，同时要核算电机、风机本体的重心位置，确保底座承重分布均匀，避免运行时出现共振抖动。排气阀的执行端预留了联动杆安装位，既可以装手动调节手柄，也能后续加装气动或者电动执行器，适配不同自动化程度的风路控制系统，在不同工况下都能灵活调整排气开度，控制管路内的风压稳定，避免风机憋压运行导致的电机过载。
