三级鼓风机组合结构设计方案

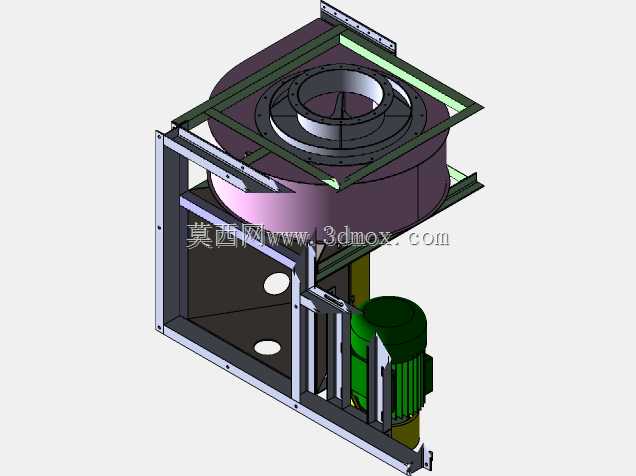

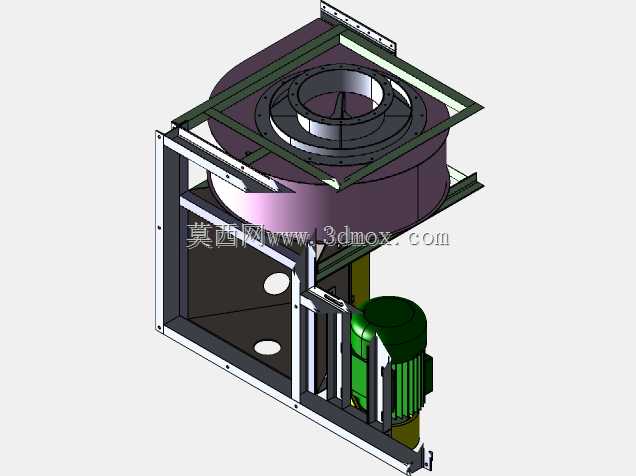

　　这套三级鼓风组合设备的三维结构，核心面向工业生产场景中需要稳定风压、持续送风的作业环节，常见于车间通风换气、生产工序送风增压、除尘系统前端气流供给、工业炉窑助燃送风等实际工况，区别于单级离心风机的风压上限，三级结构的设计能够在不额外占用过多安装平面的前提下，实现更高的出口风压输出，满足长距离风道送风、高阻力工况下的气流输送需求。从结构布局来看，整套设备采用机架集成式设计，驱动电机布置在机架侧下方位置，通过直连或者皮带传动的方式与上部的风轮组件连接，上部的蜗壳结构采用分段式设计，三级叶轮依次串联在主轴上，气流从上部的圆形进风口进入后，依次经过三级叶轮的逐级增压，最终从蜗壳侧部的出风口输出，

　　这种串联式的风路设计能够让每一级叶轮都对气流进行做功，相比同功率单级风机，风压提升幅度可以达到单级产品的2.5倍以上，适配需要高风压、中等风量的作业场景。在安装边界的设计考量上，整套设备的机架采用型钢焊接框架结构，底部预留了设备安装的地脚固定孔位，能够直接通过膨胀螺栓固定在混凝土基础或者钢制设备平台上，进风口采用标准圆形法兰接口，能够直接对接现场的送风管道或者进风过滤装置，出风口同样预留法兰连接结构，方便与后续的风道、除尘设备、用气工位直接对接，不需要额外做过渡连接结构，减少现场安装的改制工作量。设计过程中重点考量了设备运行的稳定性，电机与风轮组件的安装位置做了重心配平，整个机架的重心落在安装面的中心区域，

　　避免设备高速运行时出现偏心振动，同时机架上预留了电机安装的调节腰型孔，方便后期维护时调整传动张紧度，蜗壳部分的结构做了分段可拆卸设计，不需要完全拆解整个机架就可以打开蜗壳检查内部叶轮的磨损情况，更换易损部件的时候能够大幅缩减停机维护的时间。从外形尺寸的适配性来看，整套设备的宽度控制在常规工业设备通道的通行宽度范围内，高度方向不会超出常规厂房的层间高度限制，既可以作为独立的鼓风设备安装在车间的设备区，也可以作为配套组件集成到除尘系统、废气处理系统、物料气力输送系统当中作为动力源使用。在功能特性上，这套三级鼓风组合能够在额定工况下保持稳定的气流输出，不会因为风道阻力的小幅波动出现风量风压的大幅跳水，适配工况波动相对频繁的生产场景，

　　同时结构上没有复杂的液压、电控组件，日常维护只需要定期检查轴承润滑情况、电机运行温度、叶轮积灰情况即可，对现场运维人员的技术要求不高，适合在中小型加工车间、工业除尘工位、物料输送工位长期稳定运行。设计时还考虑了不同工况的适配性，蜗壳的角度可以根据现场安装需求调整出风口的朝向，不需要重新加工蜗壳结构，只需要调整上部蜗壳组件与机架的固定角度，就可以适配不同方向的风道对接需求，减少现场安装的改制成本，电机的安装位置预留了不同功率电机的安装孔位，可以根据实际需要的风压风量参数，匹配对应功率的驱动电机，不需要重新设计整套机架结构，提升了这套结构的通用适配能力。
