长行程工件自动装卸切割一体化设备

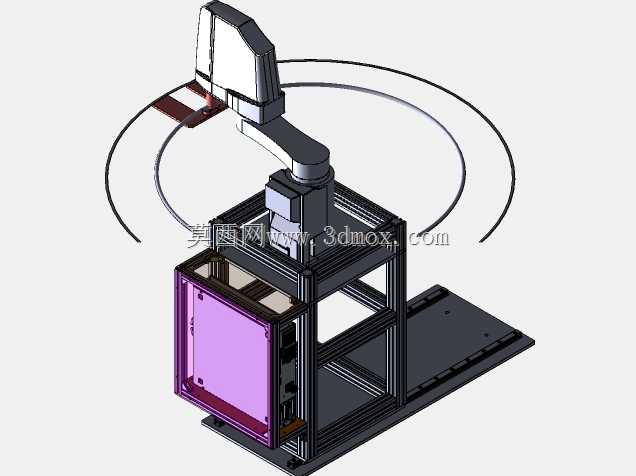

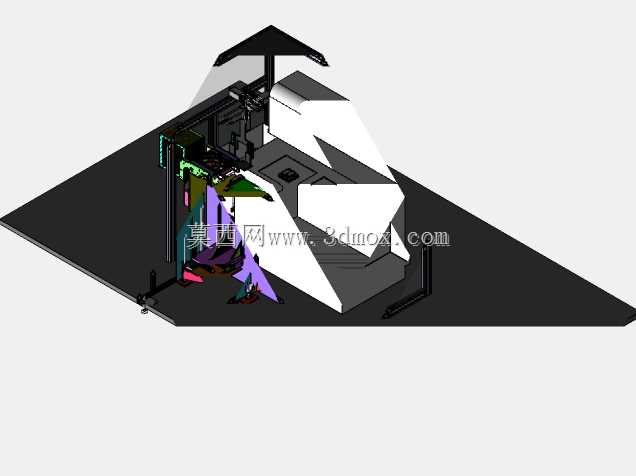

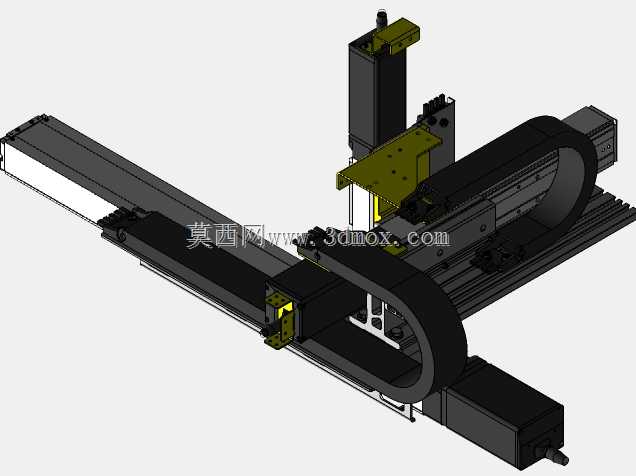

　　在金属型材、棒料类零部件的批量加工场景中，传统人工上下料配合单一切割设备的作业模式，始终存在上下料对位偏差大、长尺寸工件转运难度高、作业人员劳动强度大、切割工序与上下料工序衔接等待时间长等痛点，这类问题在加工长度超过1米的细长轴类、型材类工件时尤为突出，人工搬运长尺寸工件时极易出现工件弯折、端面磕碰的问题，同时上下料过程中人员靠近切割工位也存在较高的安全隐患。这款自动装卸切割设备的设计，正是针对长尺寸棒料、型材的连续加工作业需求，将工件拾取转运、自动对位装夹、定长切割的工序进行集成化整合，省去工序间的人工转运环节，适配中小批量零部件加工车间的连续作业需求。从结构布局来看，设备采用立式长行程导向立柱作为核心承载结构，

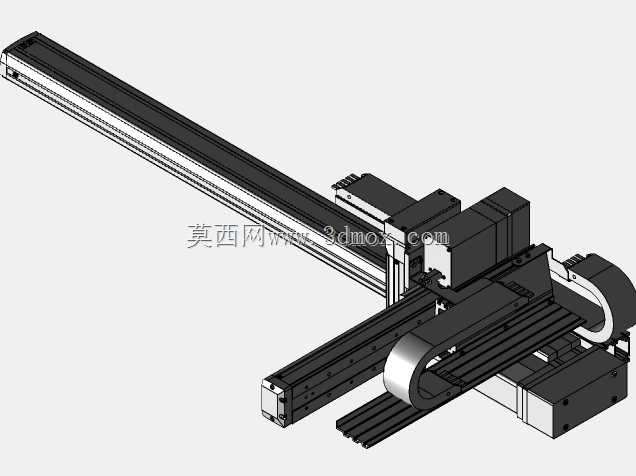

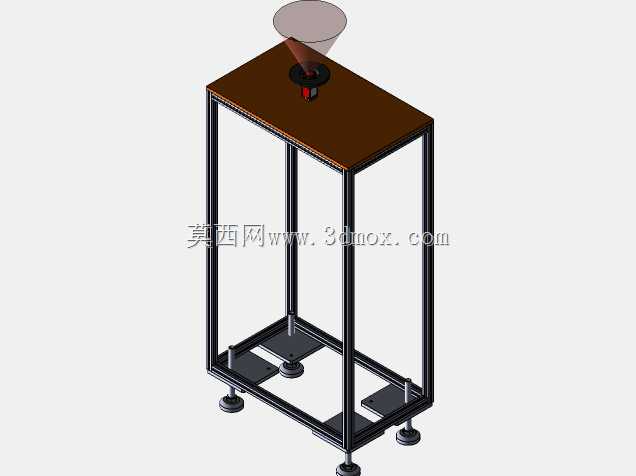

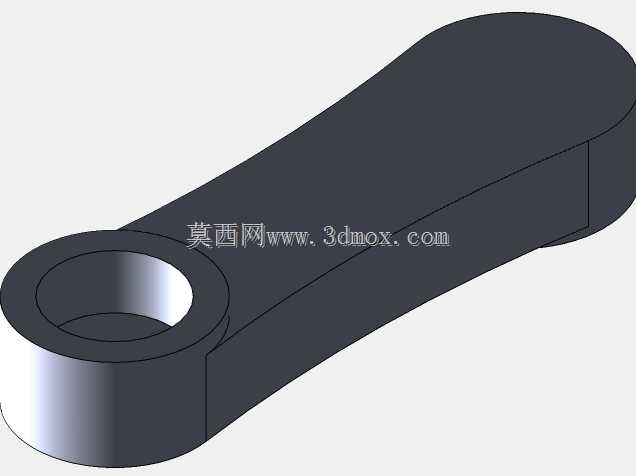

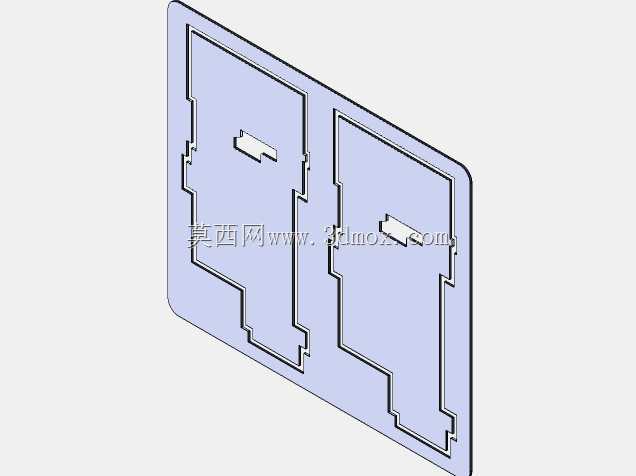

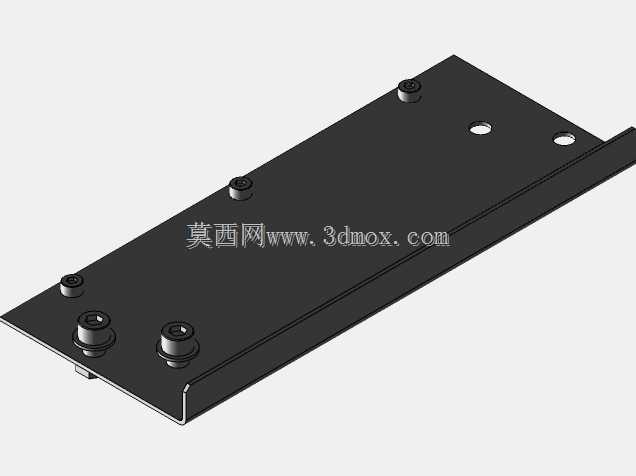

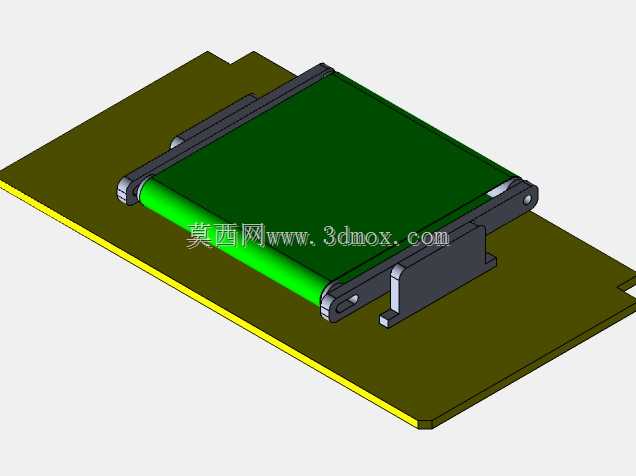

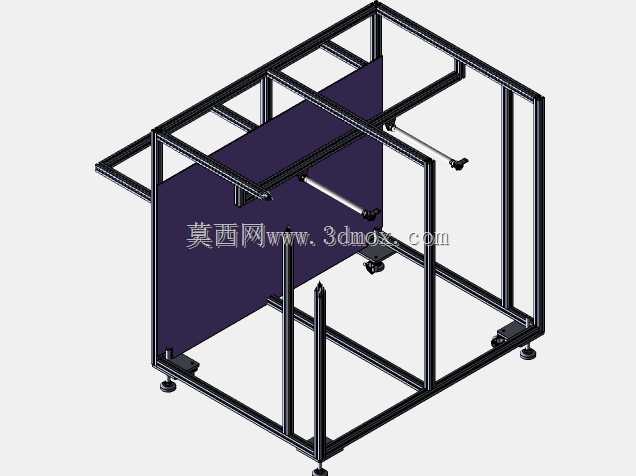

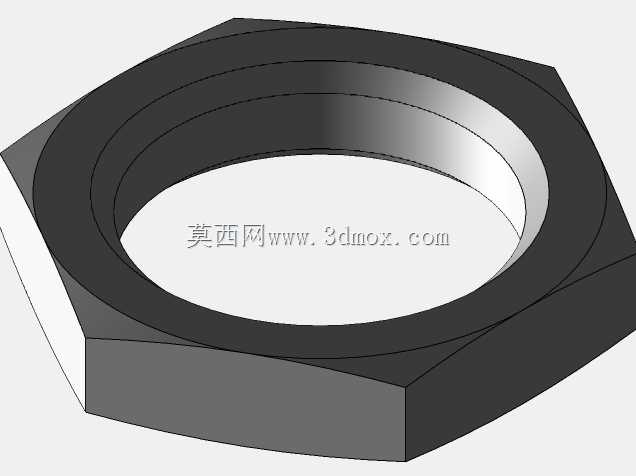

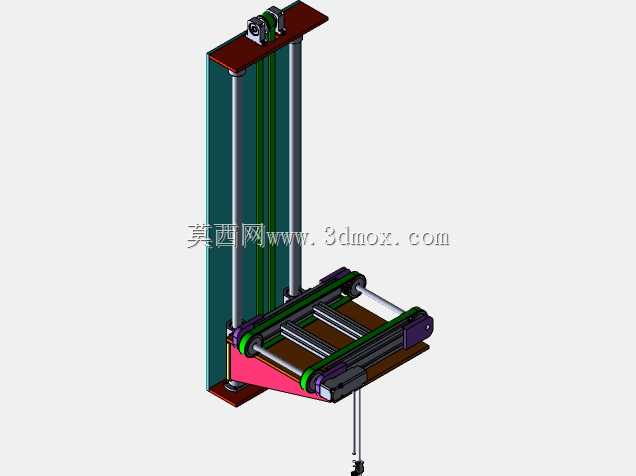

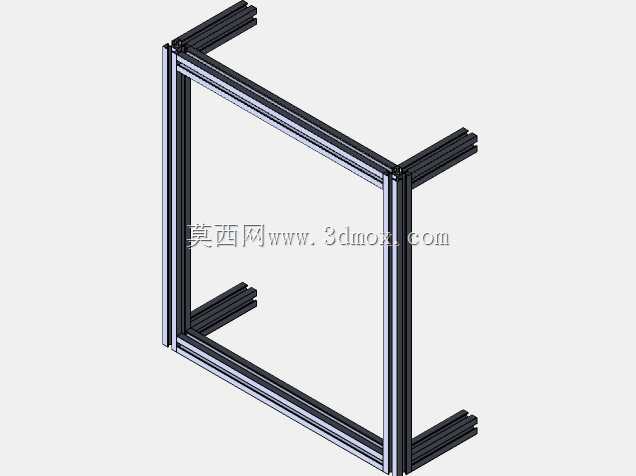

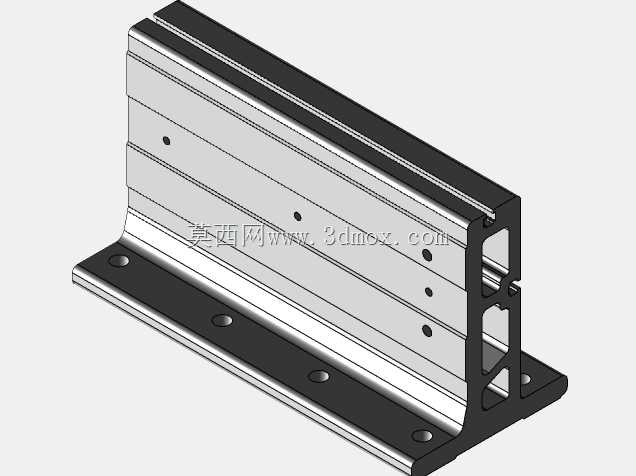

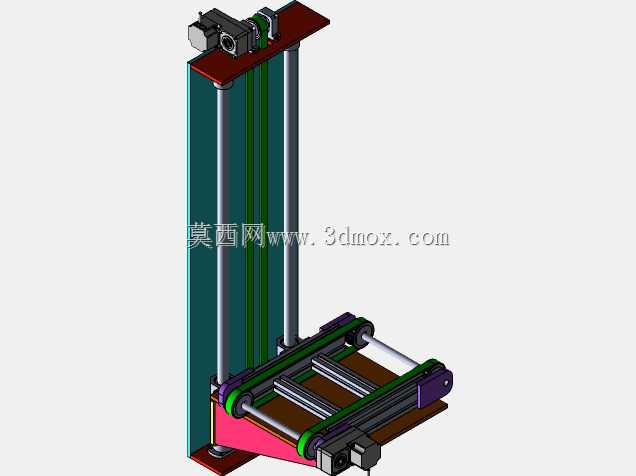

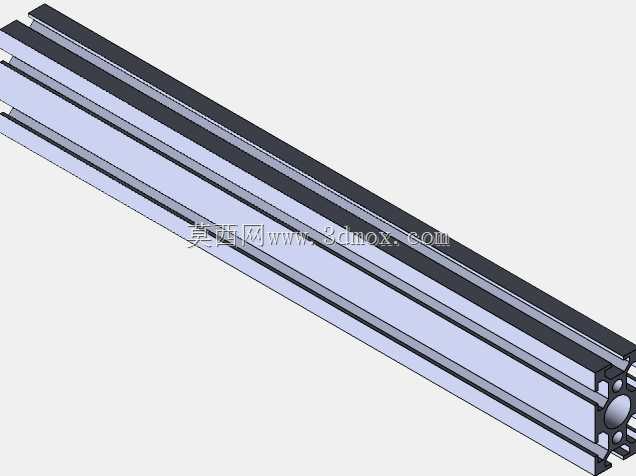

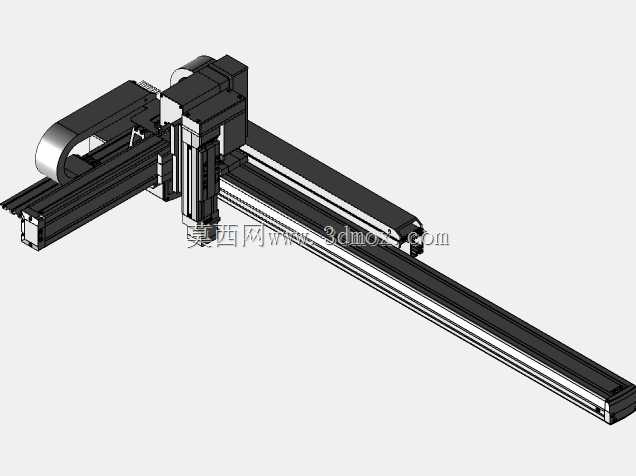

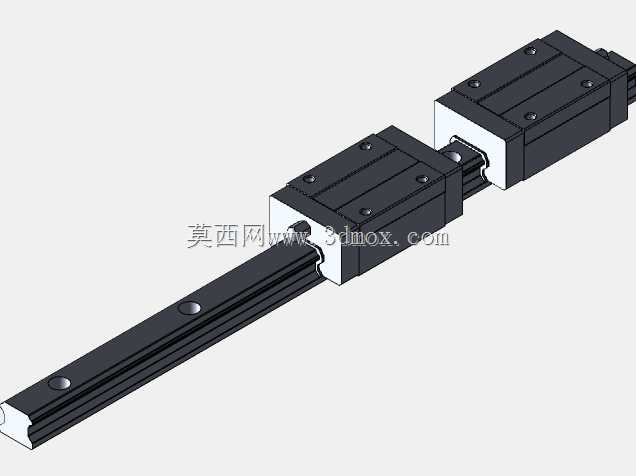

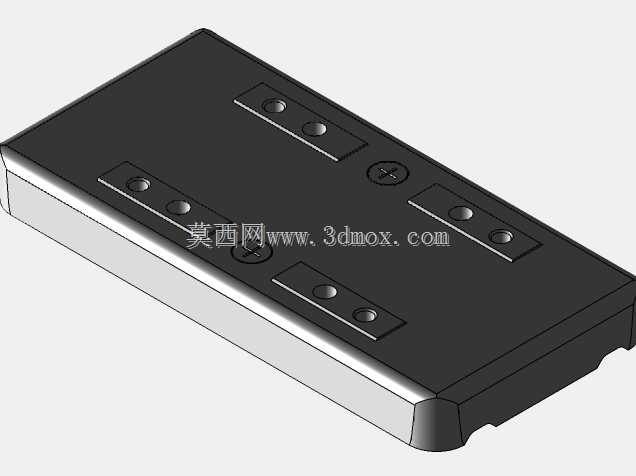

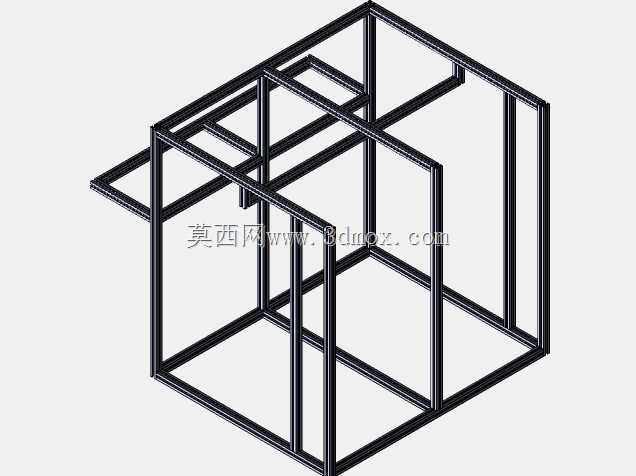

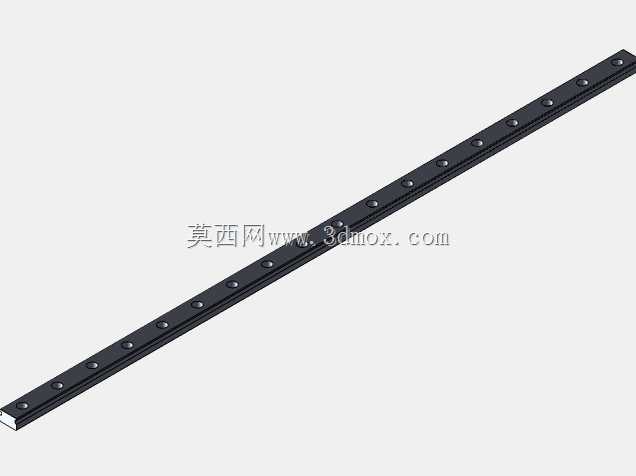

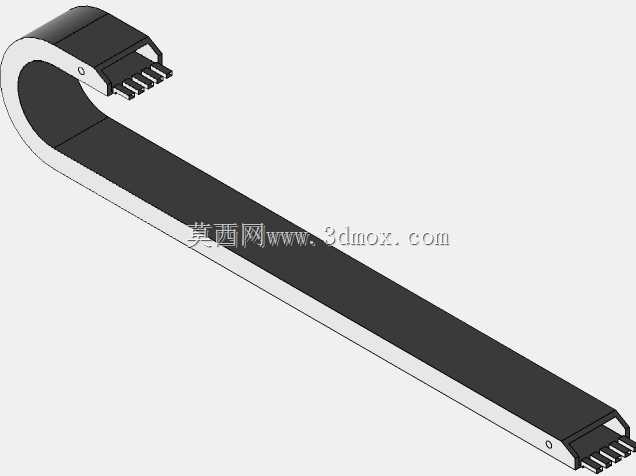

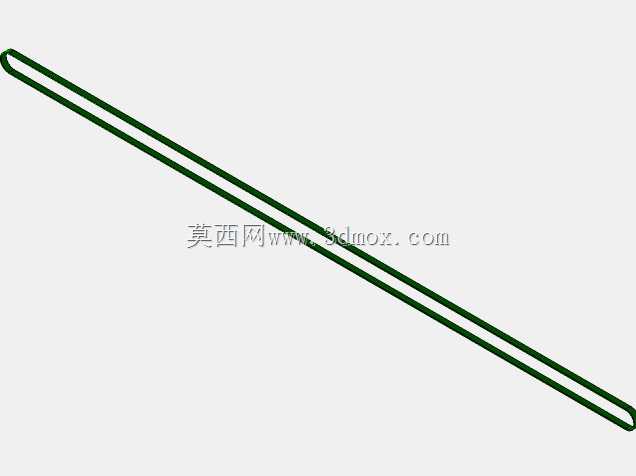

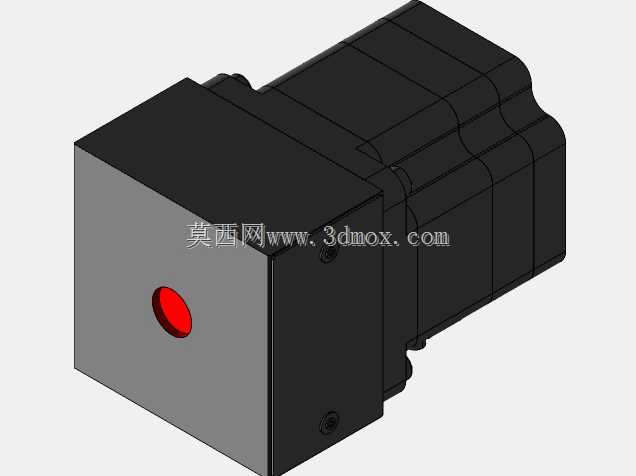

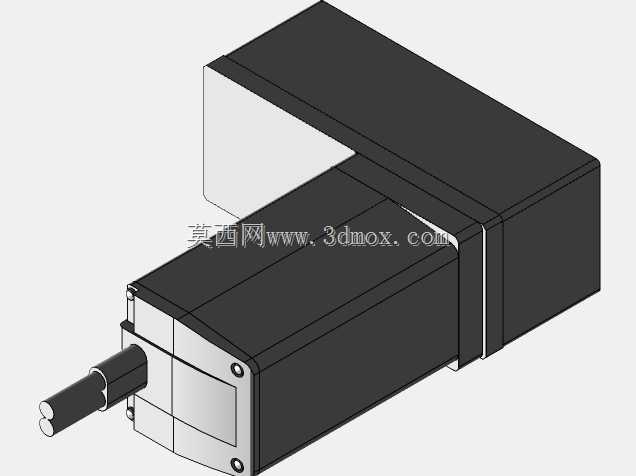

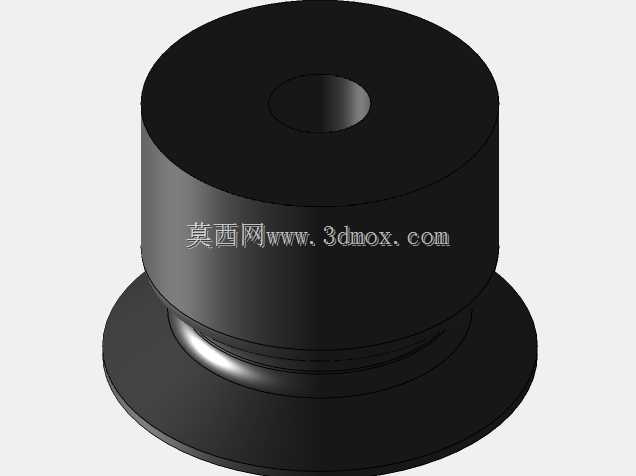

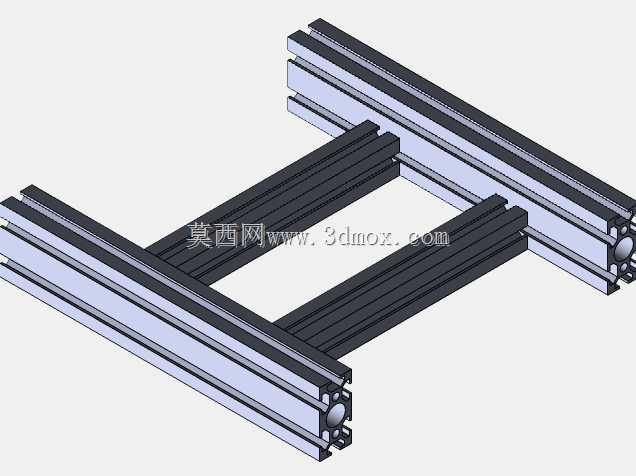

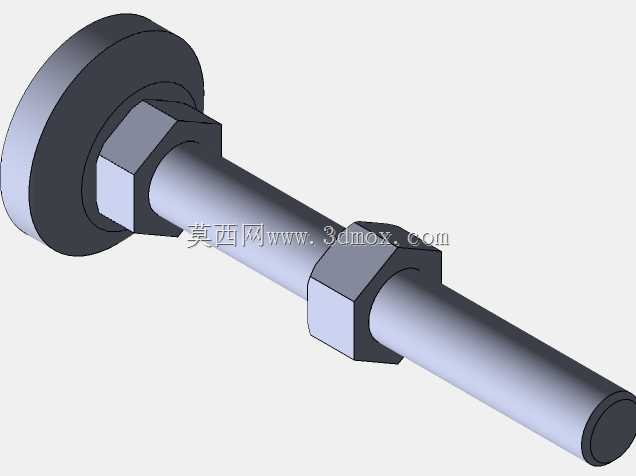

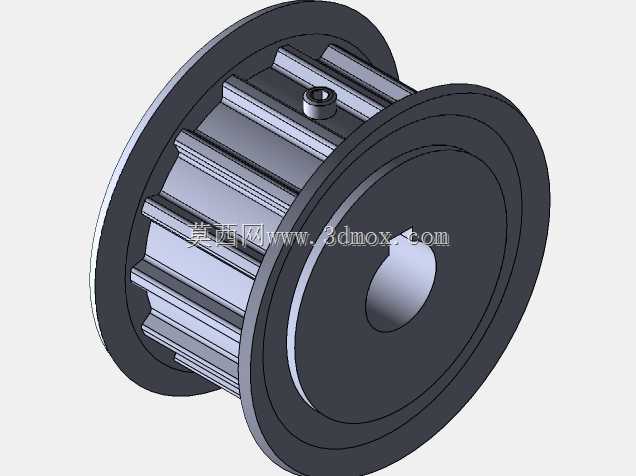

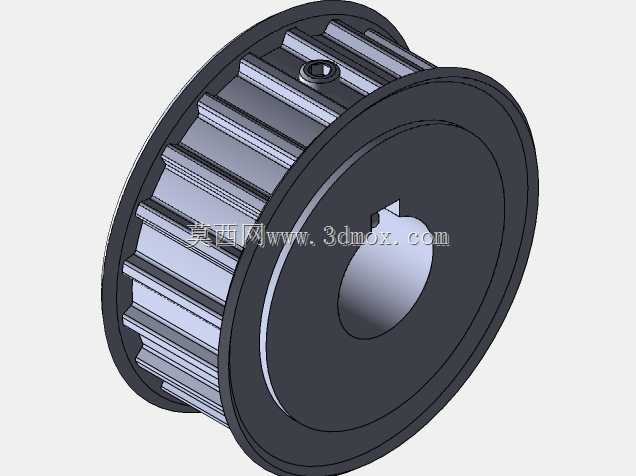

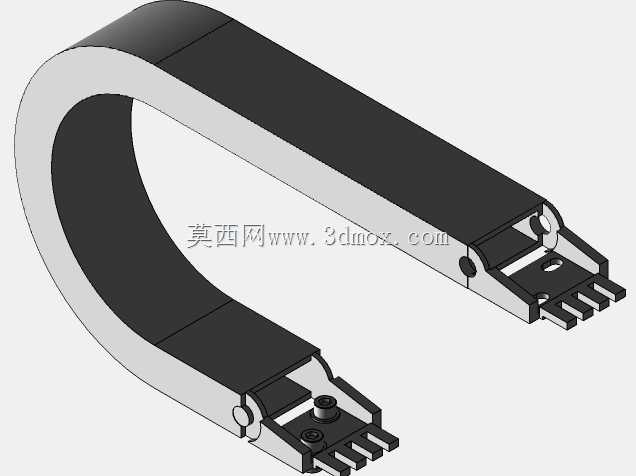

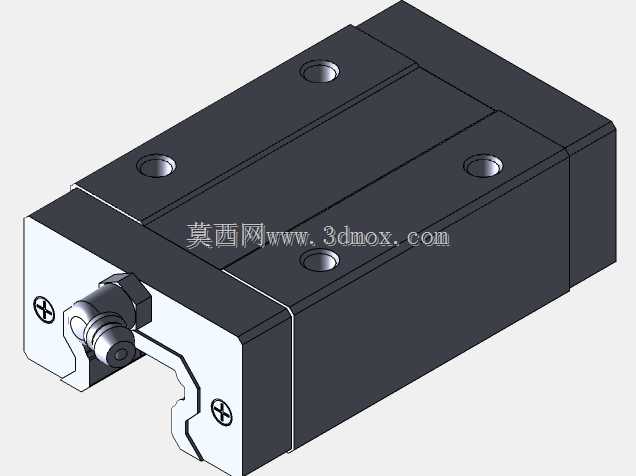

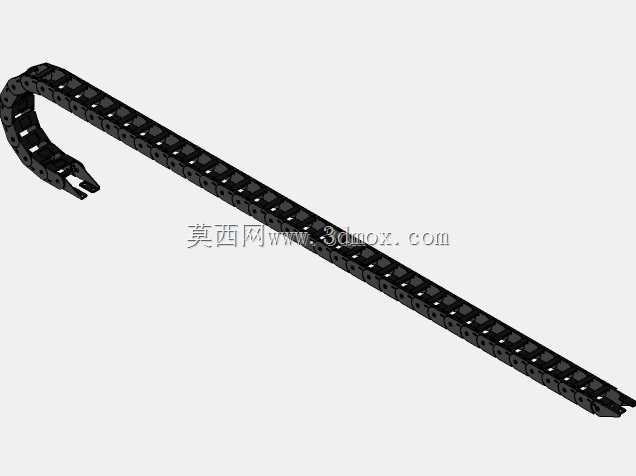

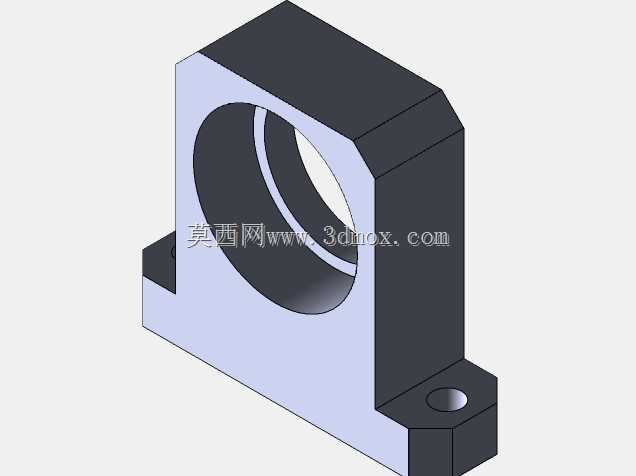

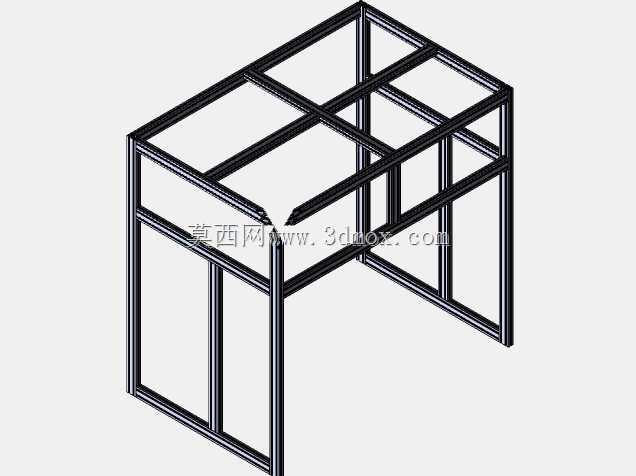

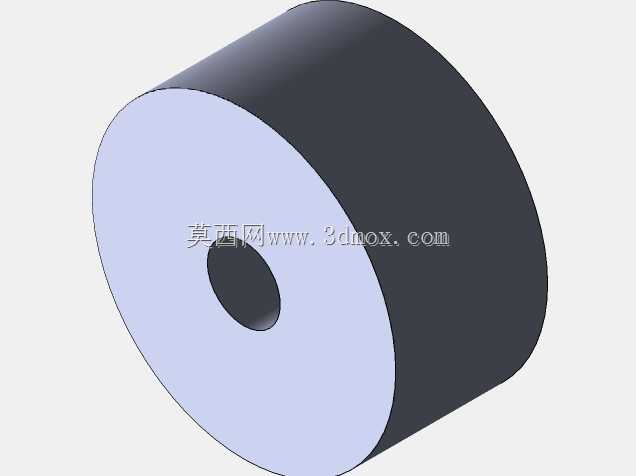

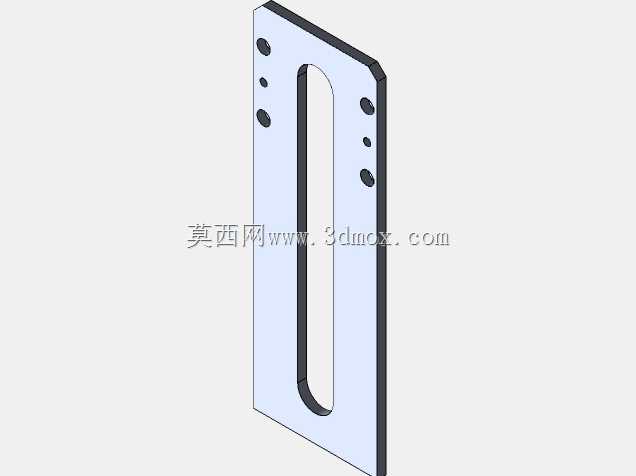

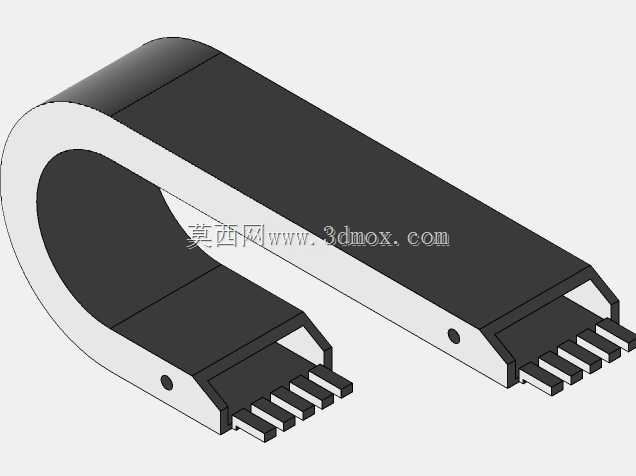

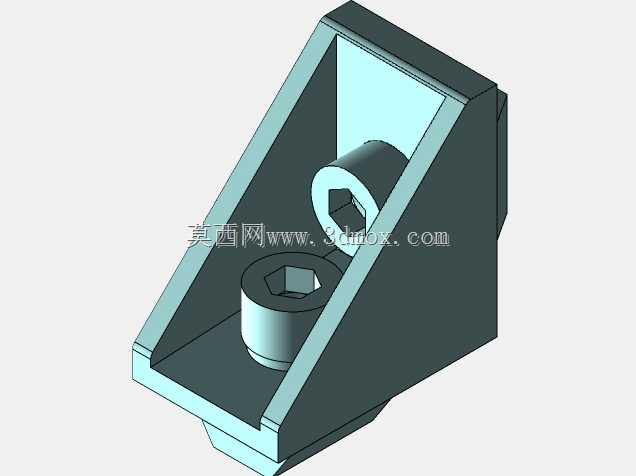

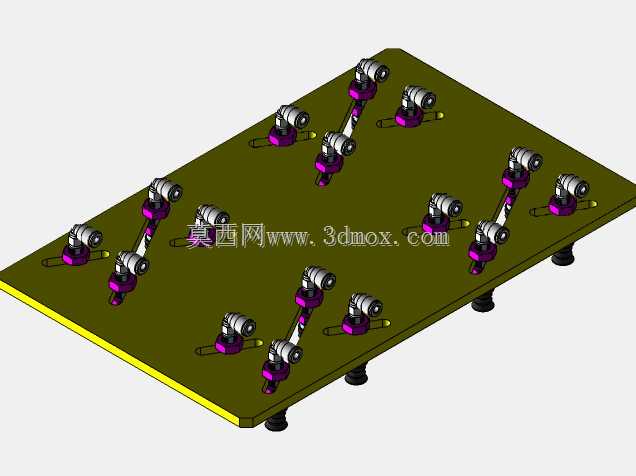

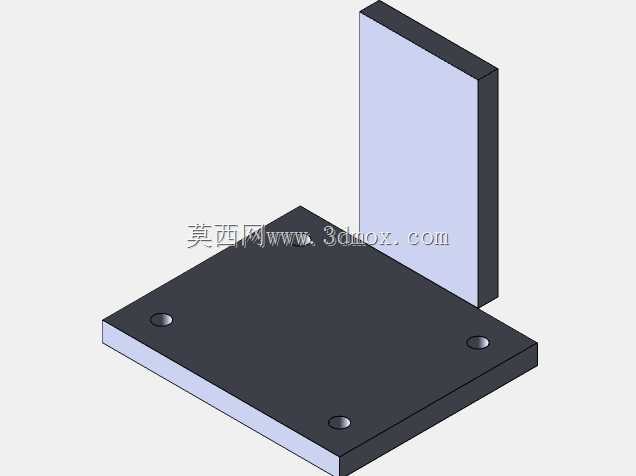

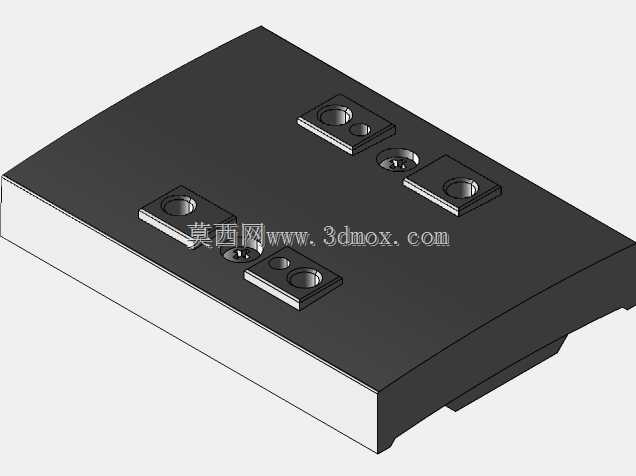

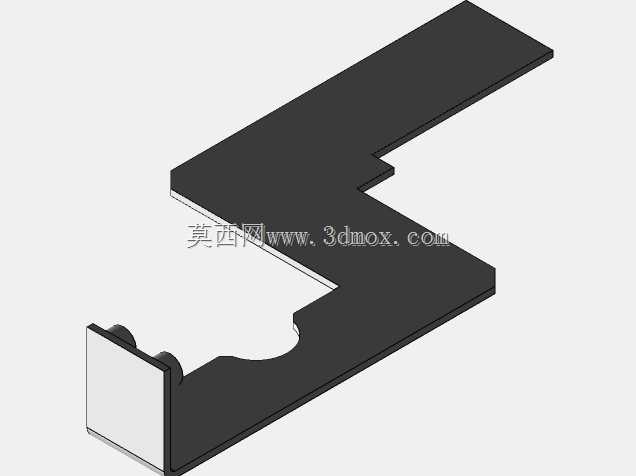

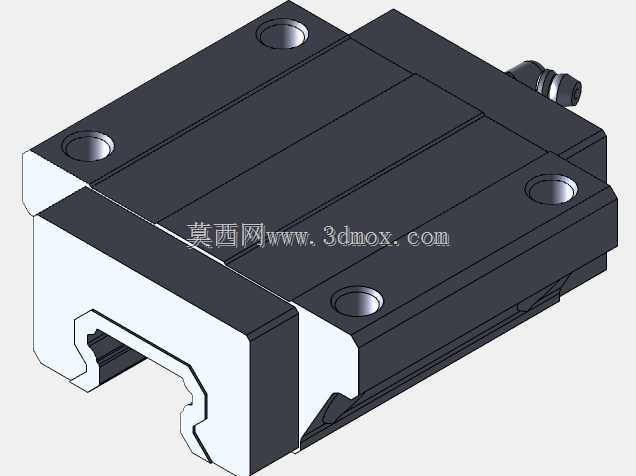

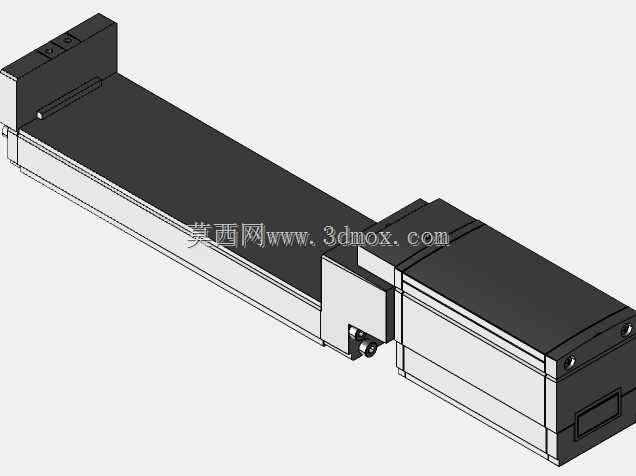

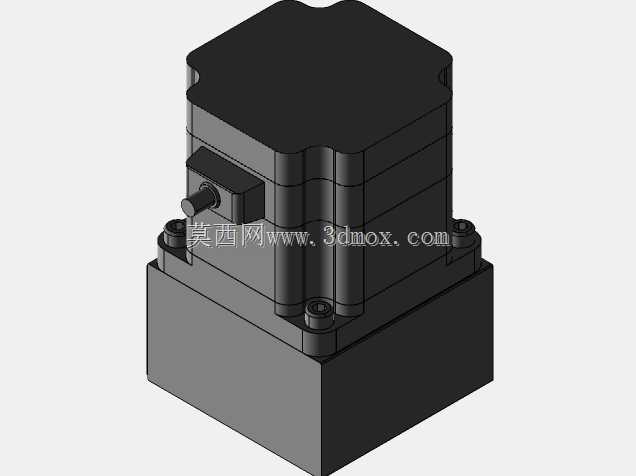

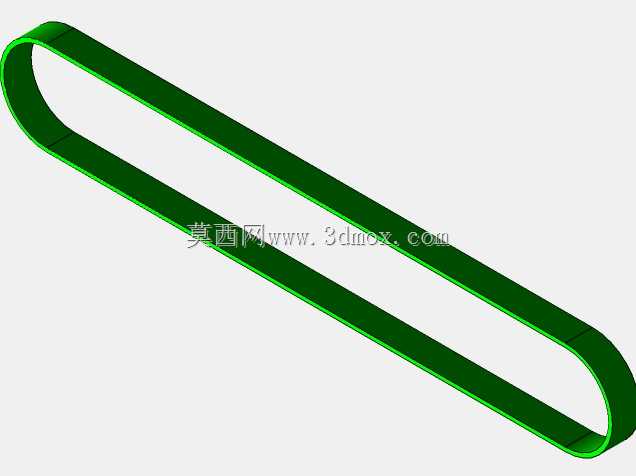

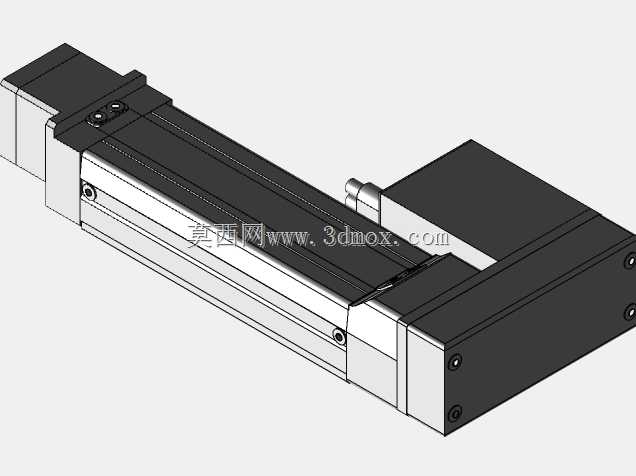

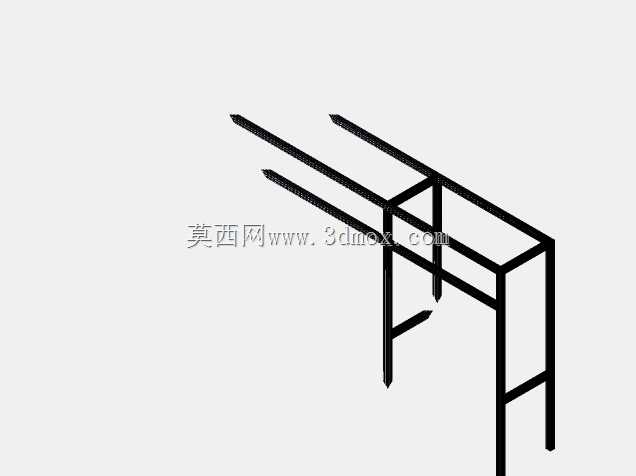

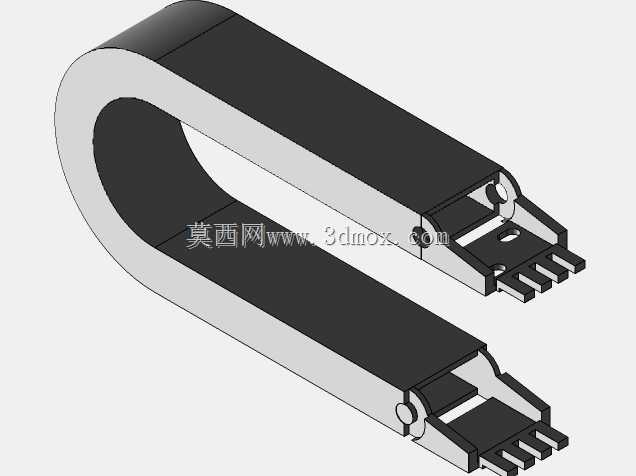

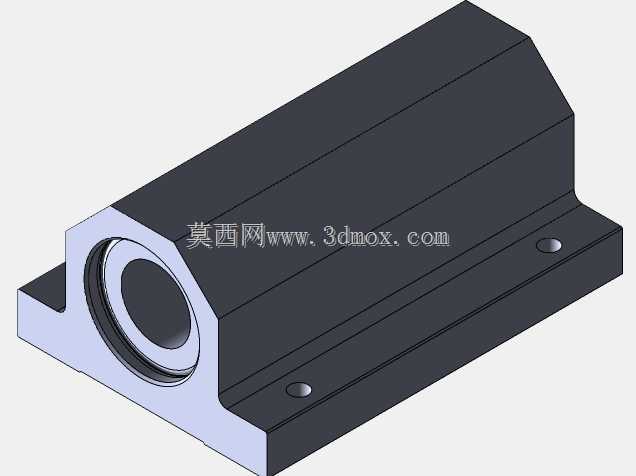

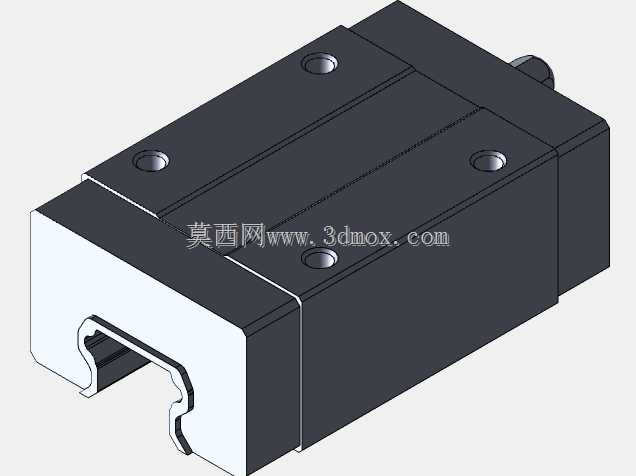

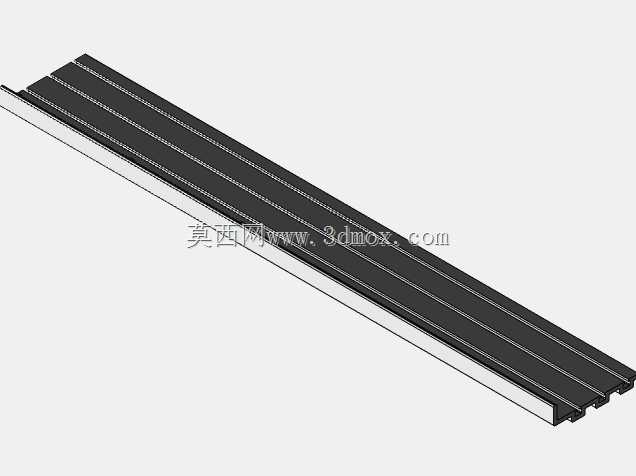

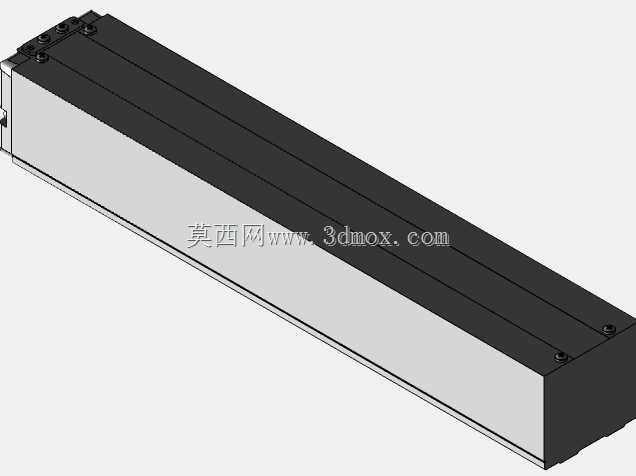

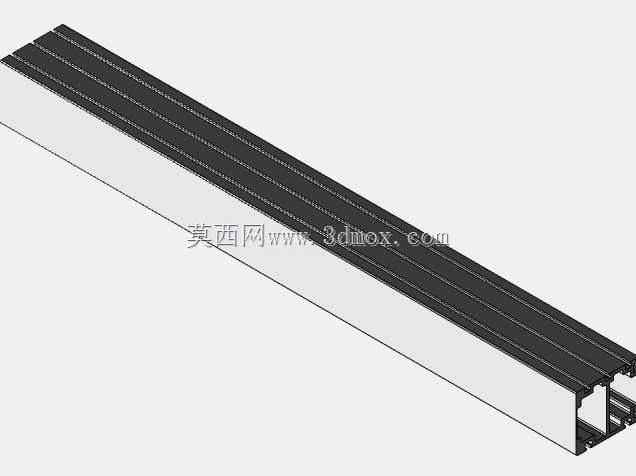

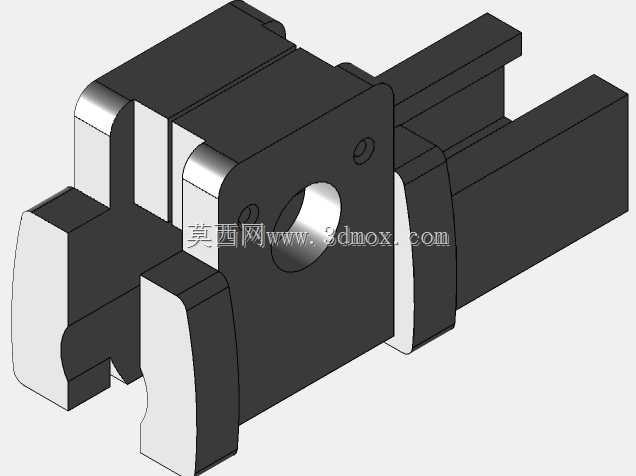

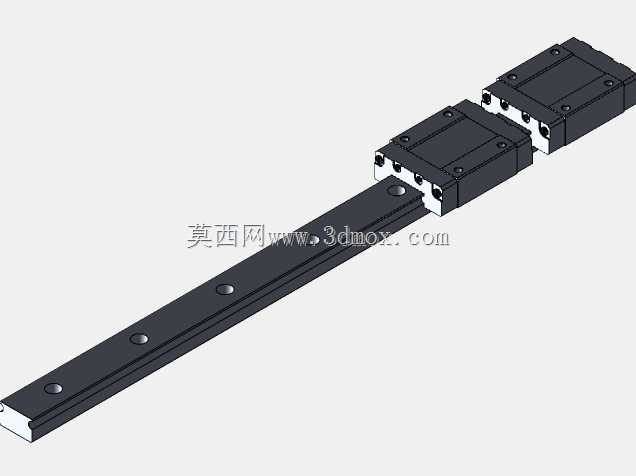

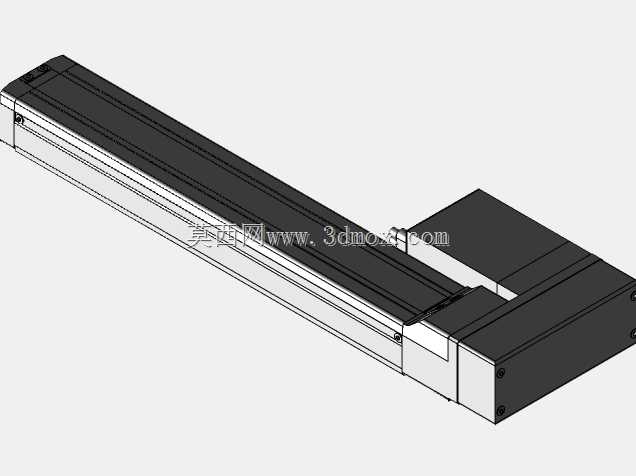

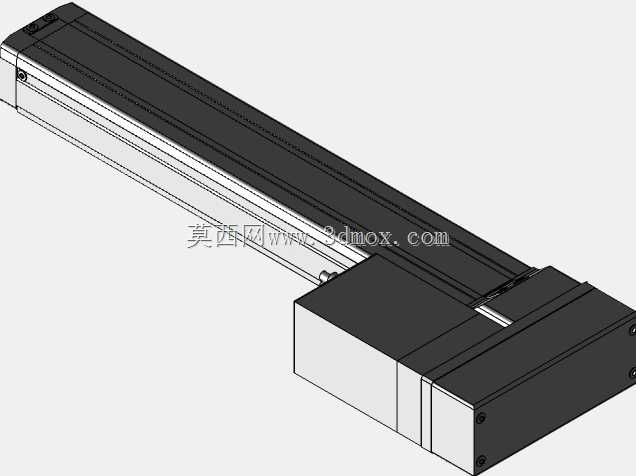

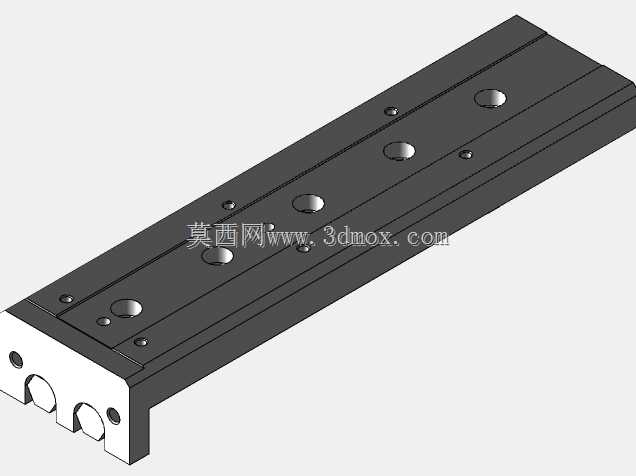

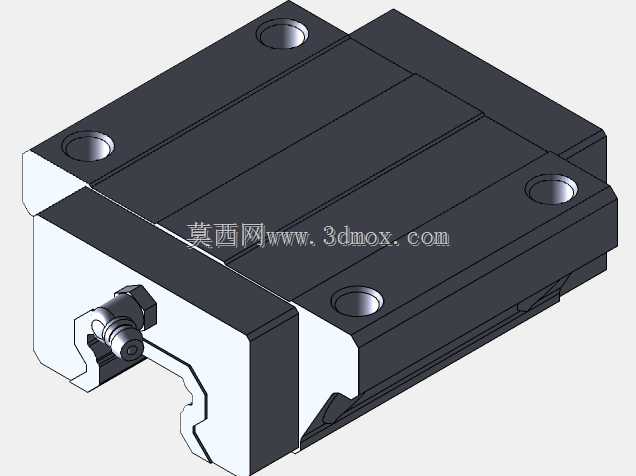

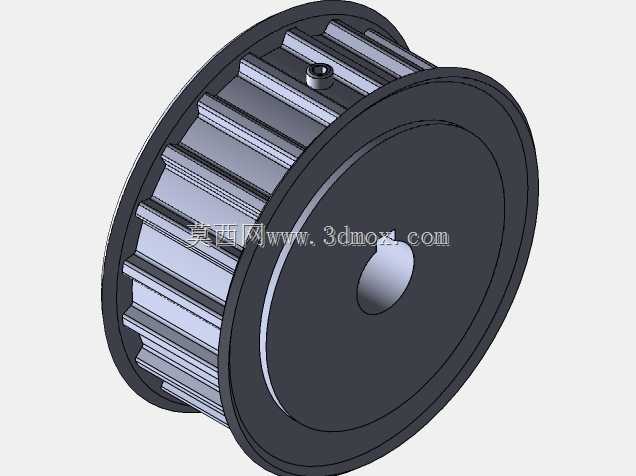

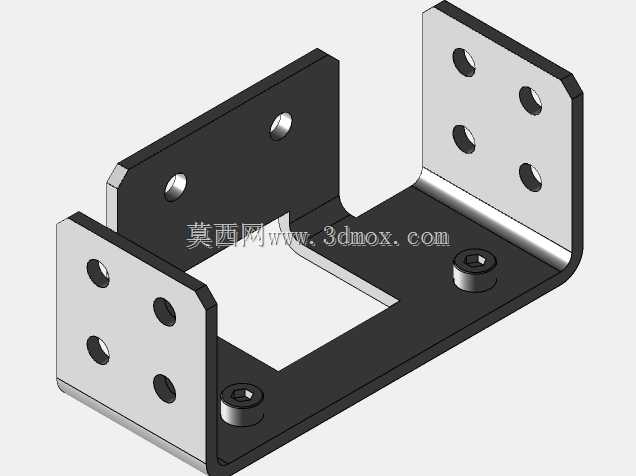

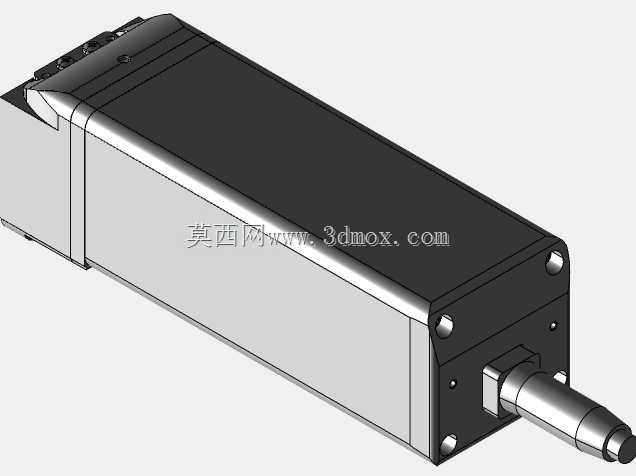

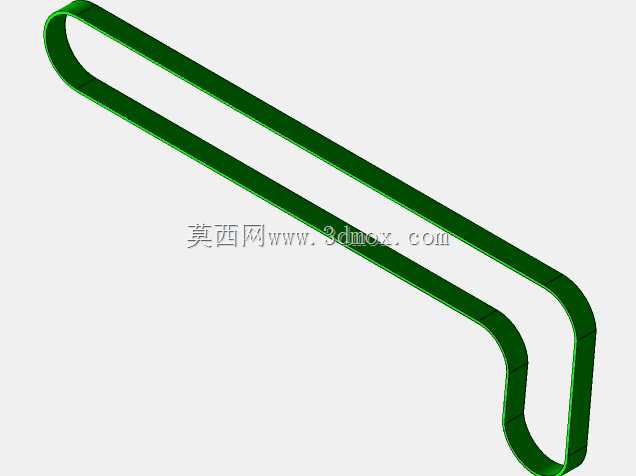

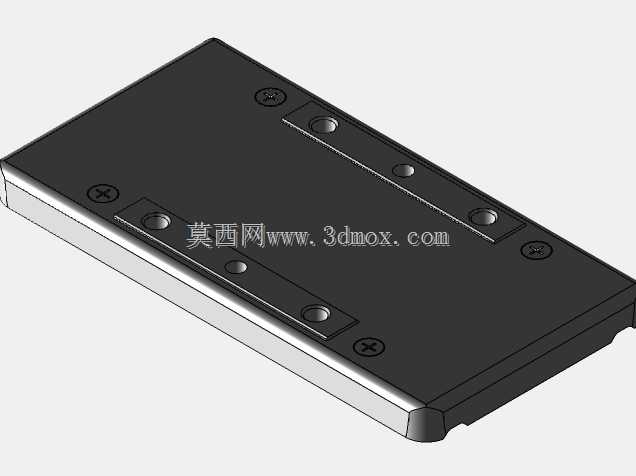

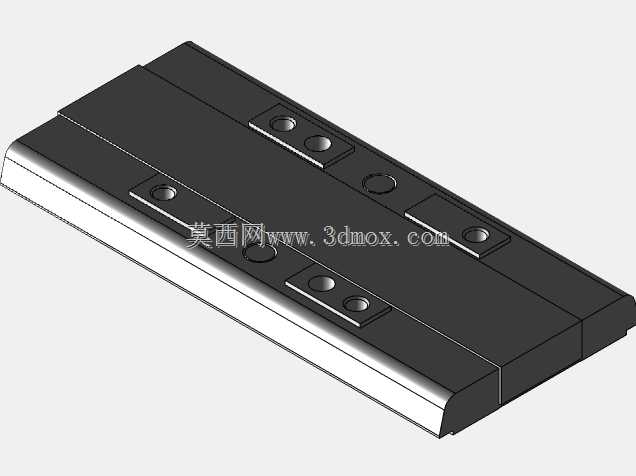

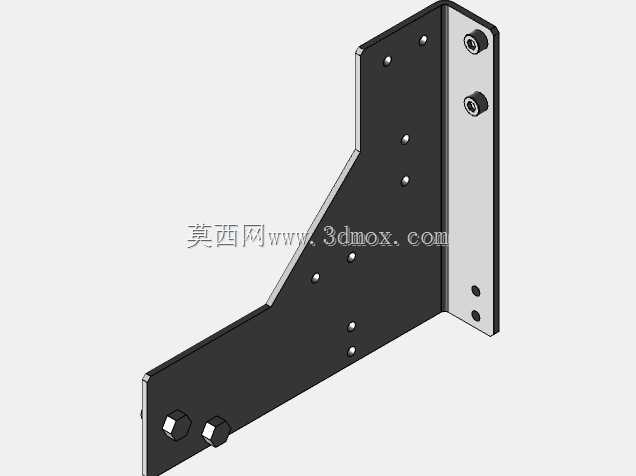

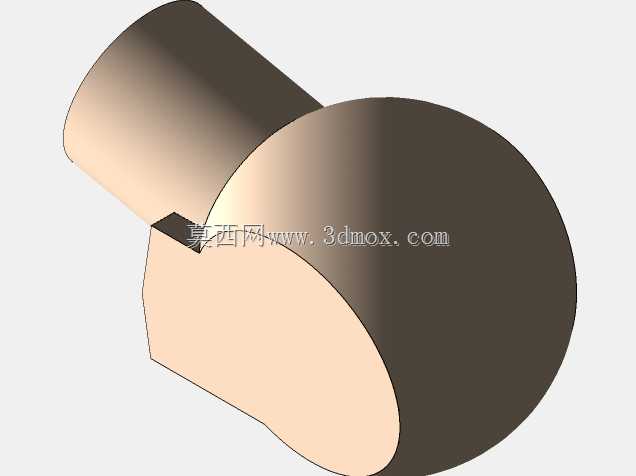

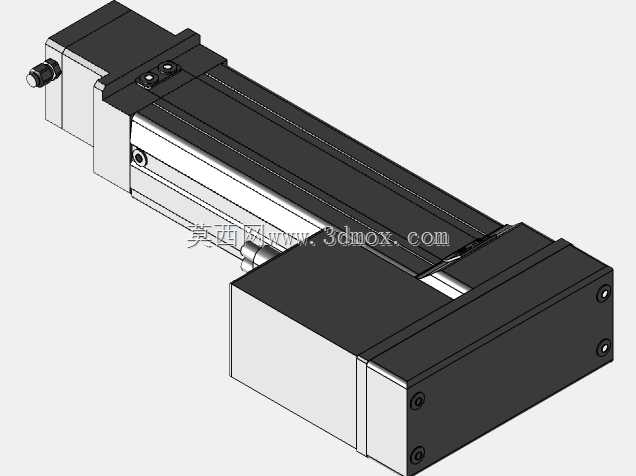

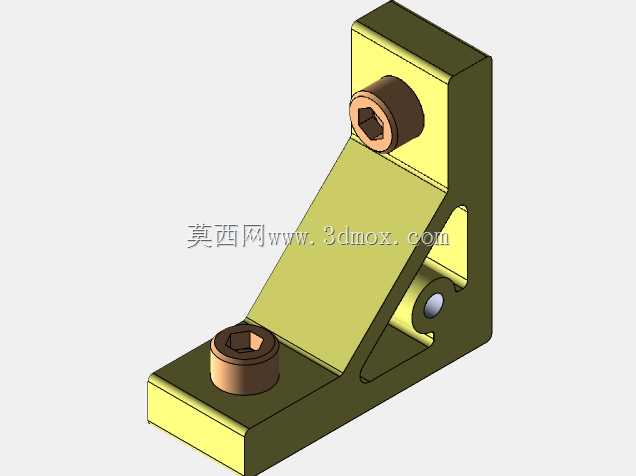

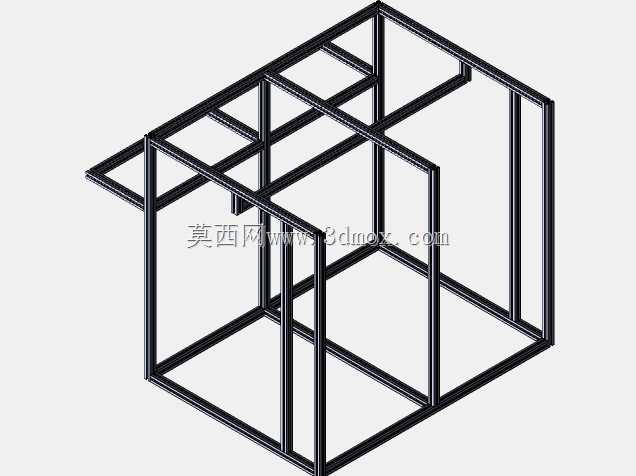

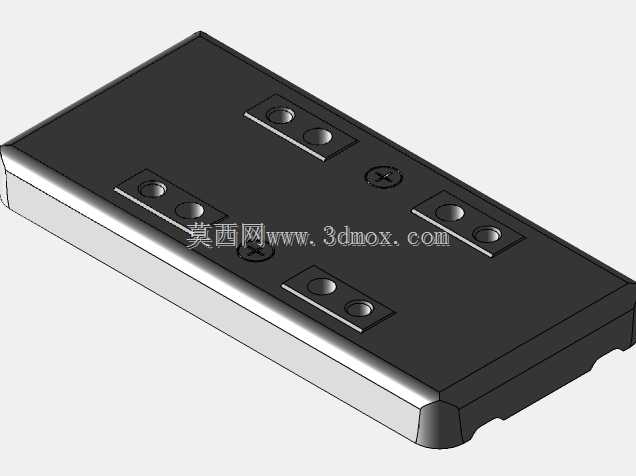

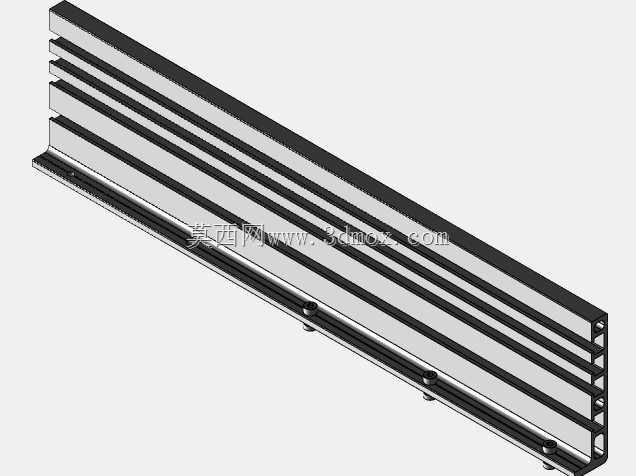

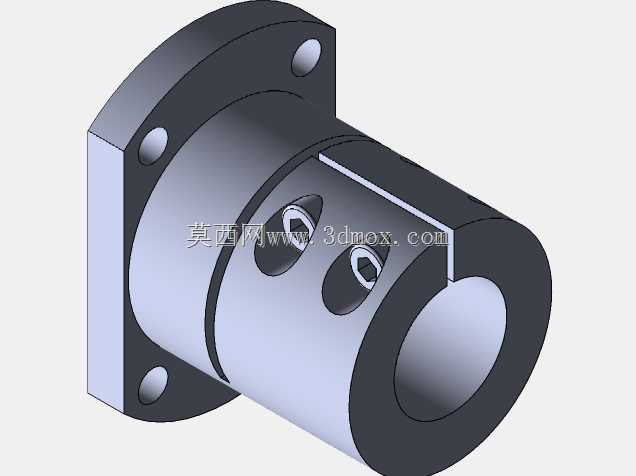

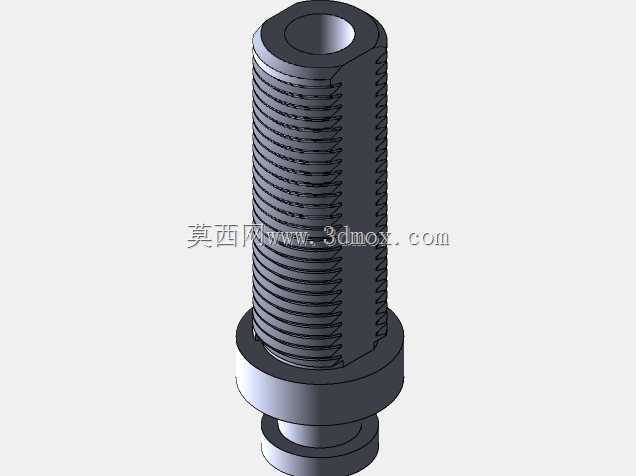

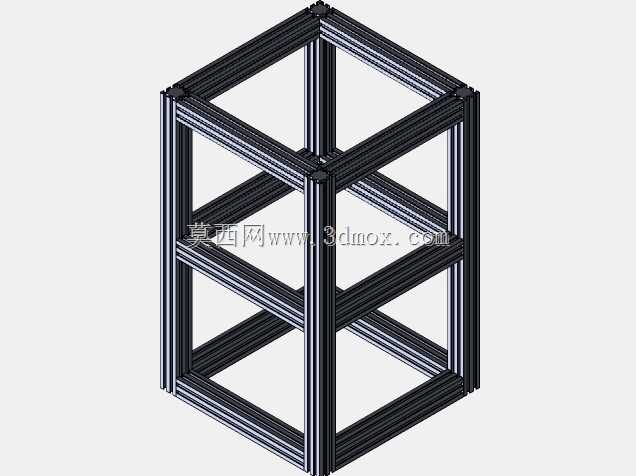

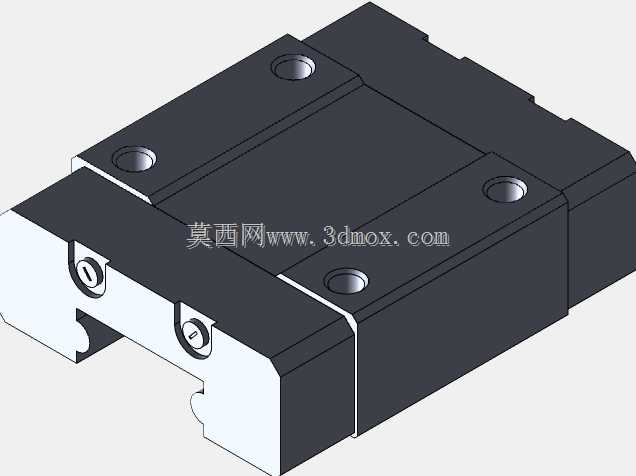

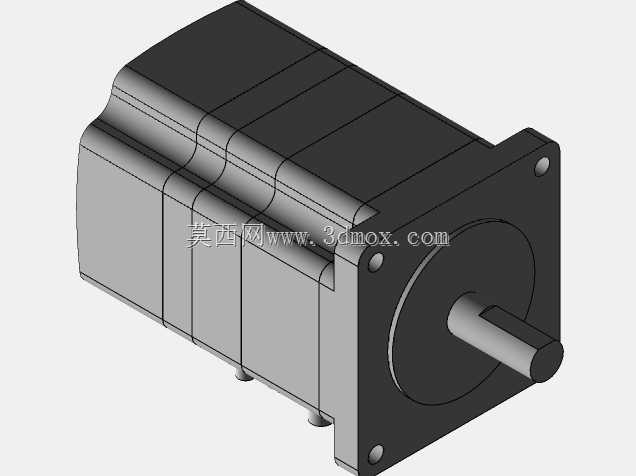

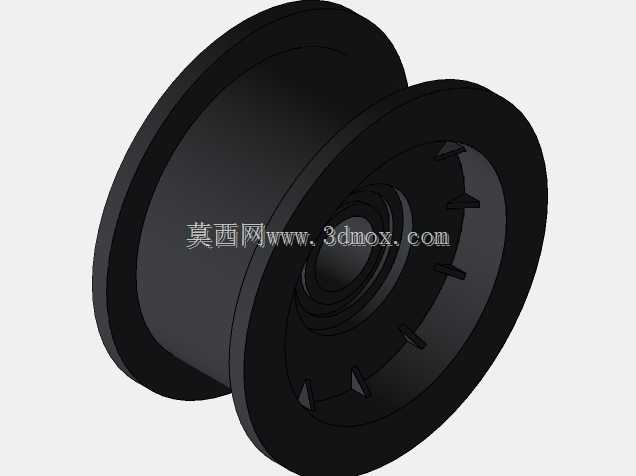

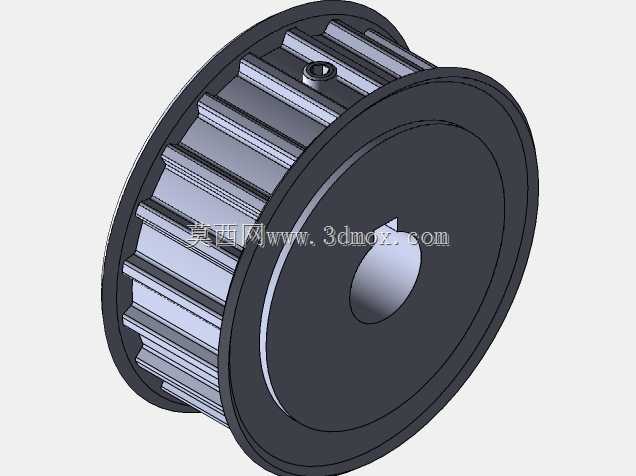

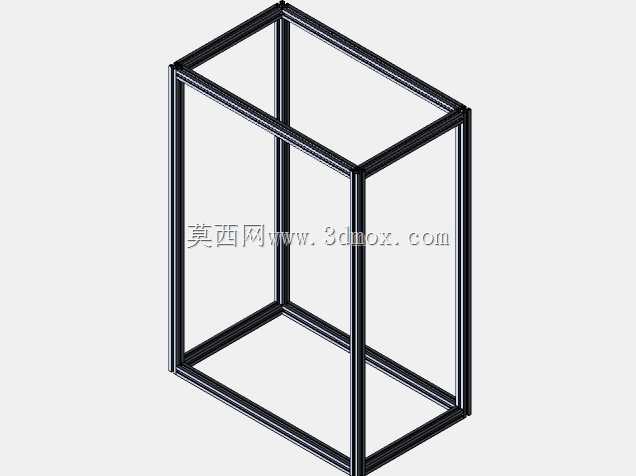

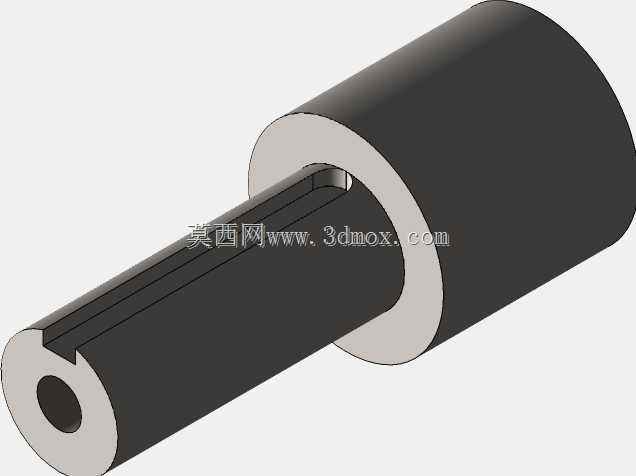

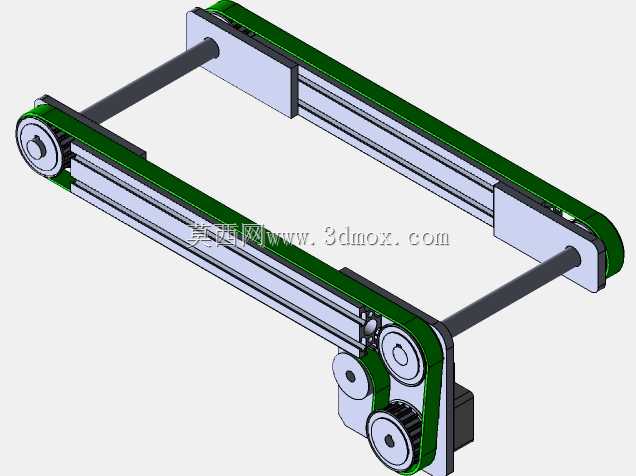

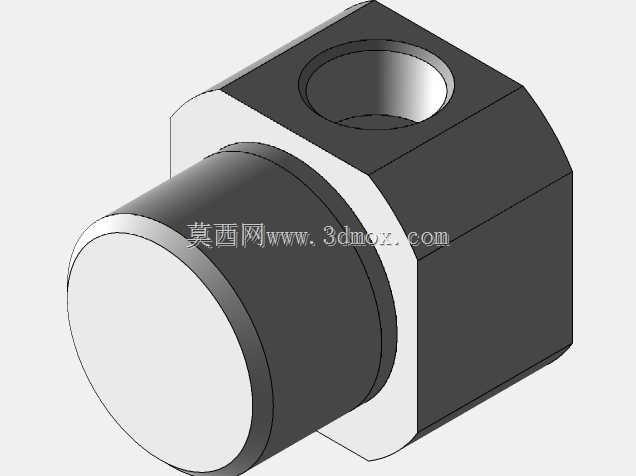

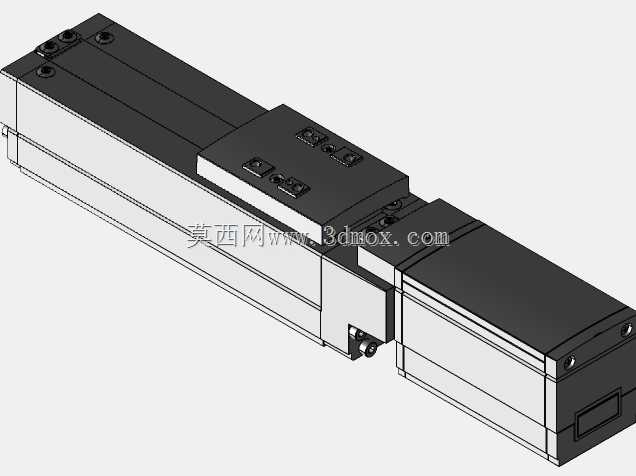

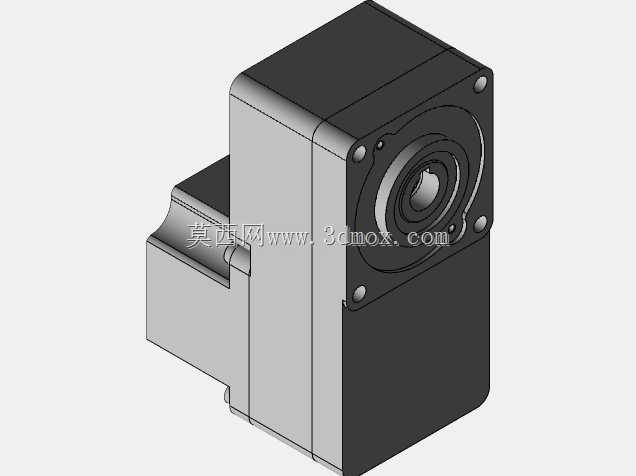

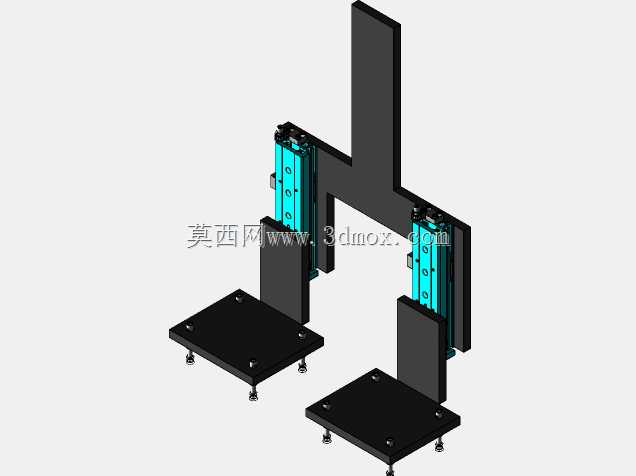

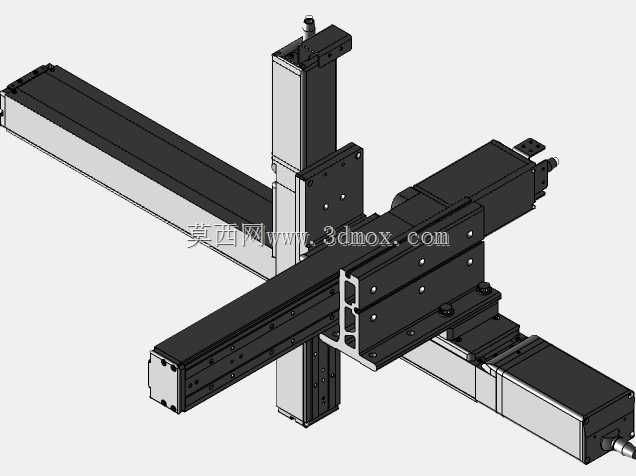

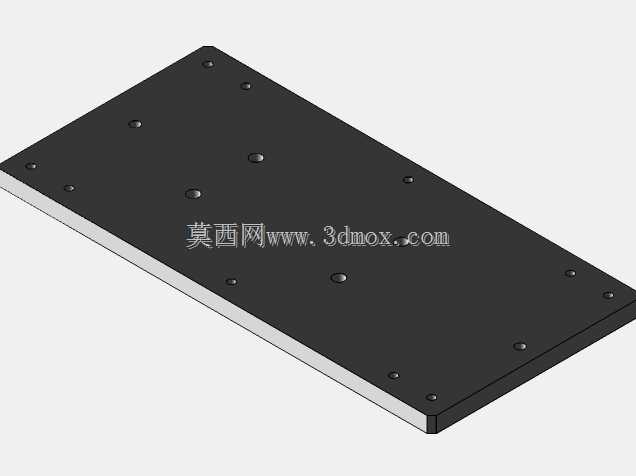

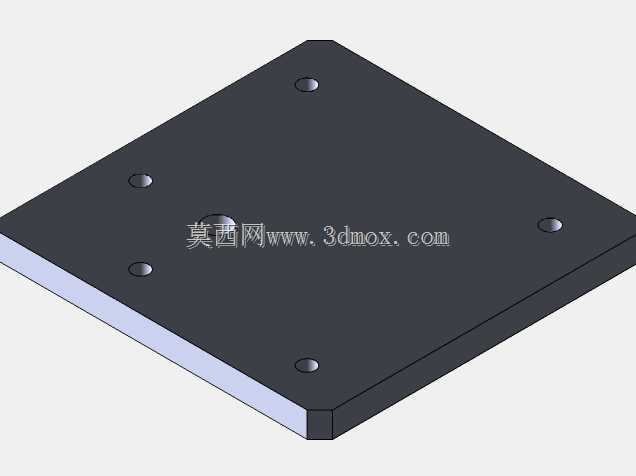

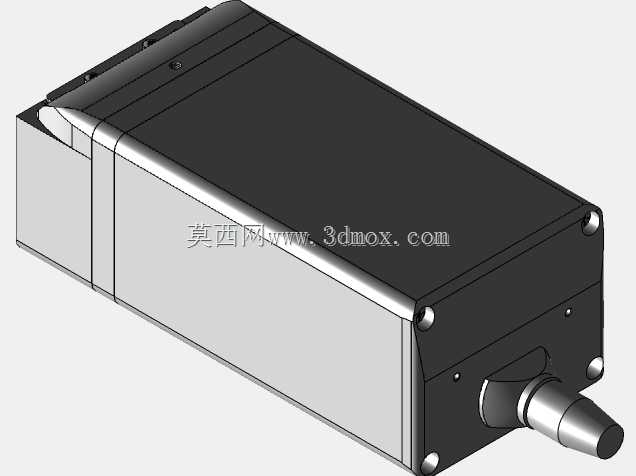

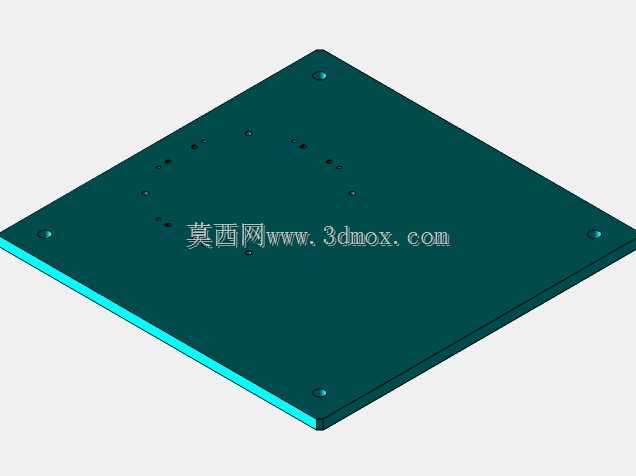

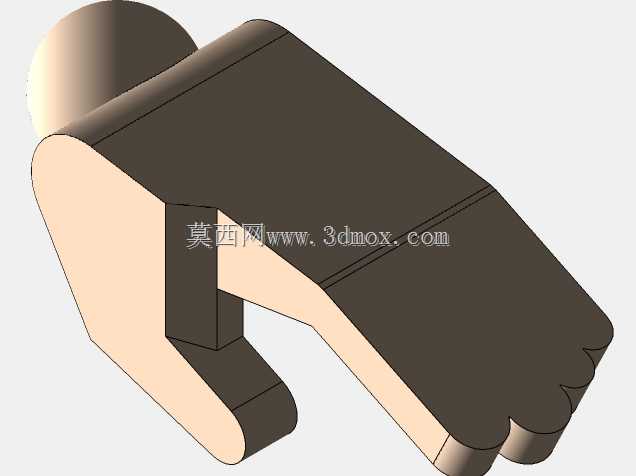

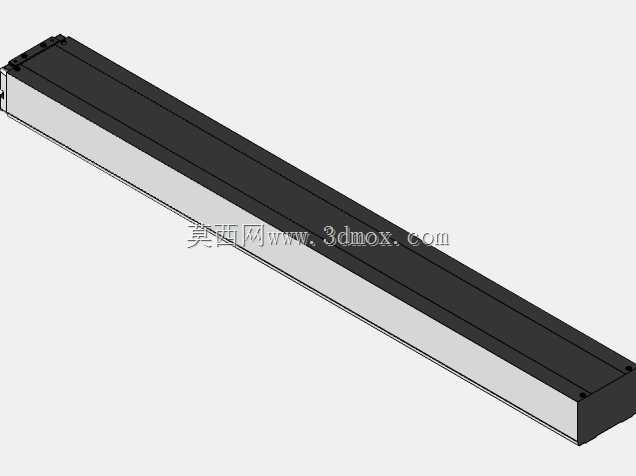

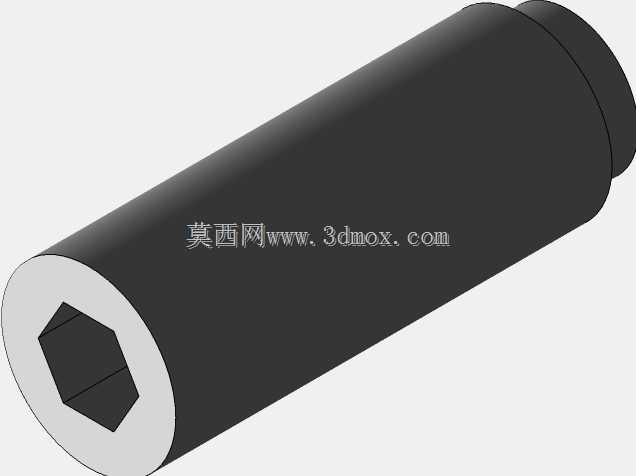

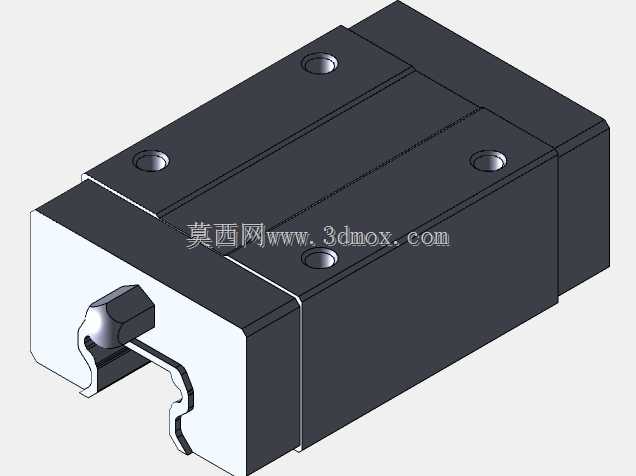

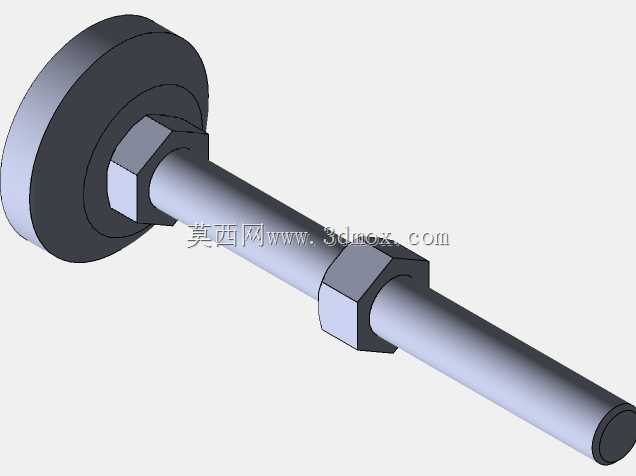

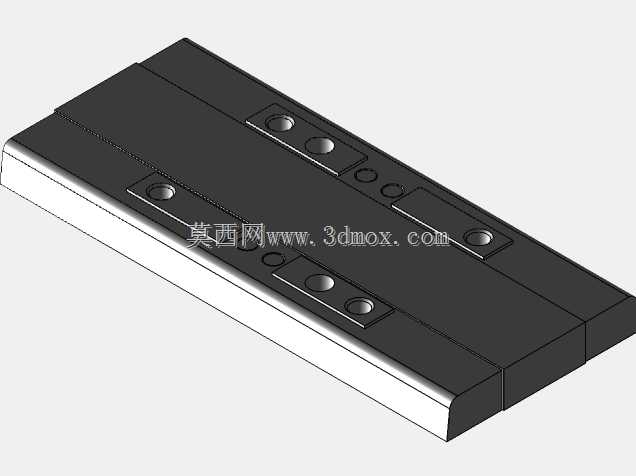

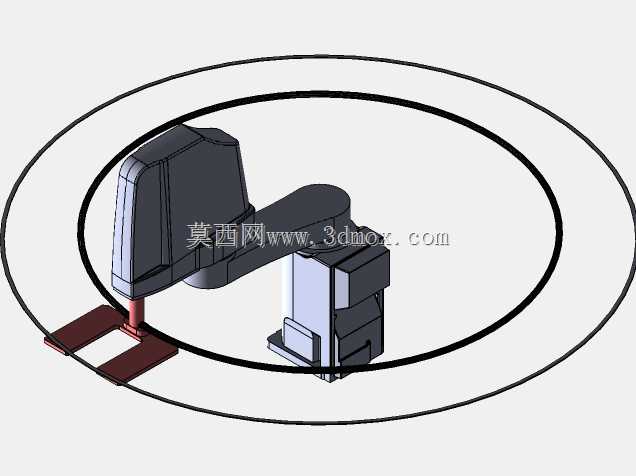

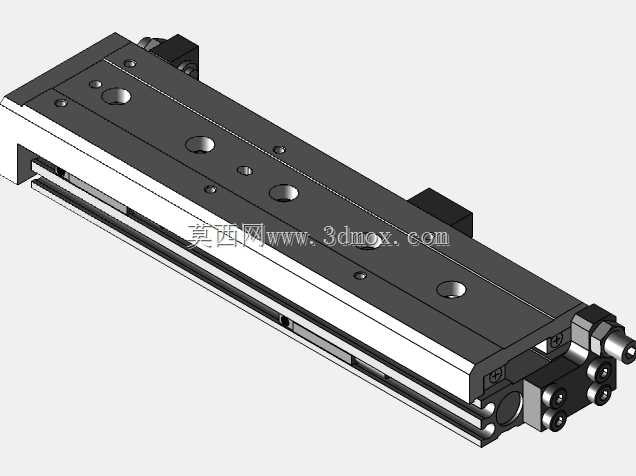

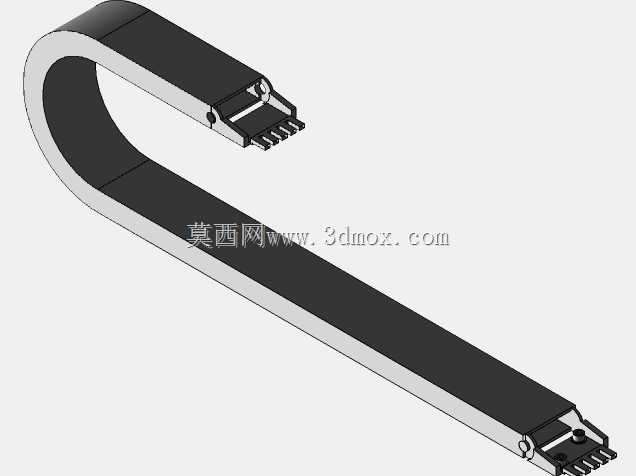

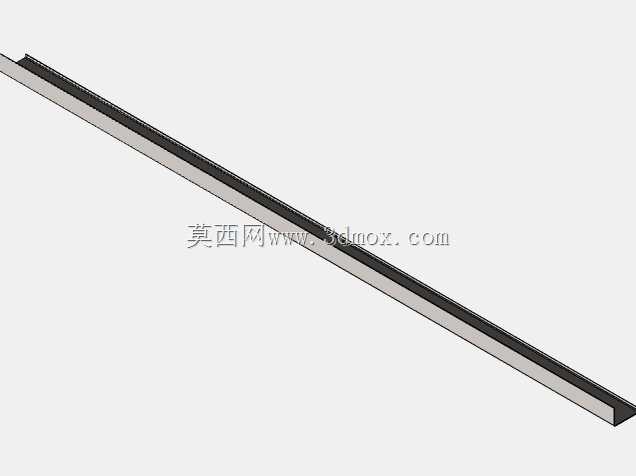

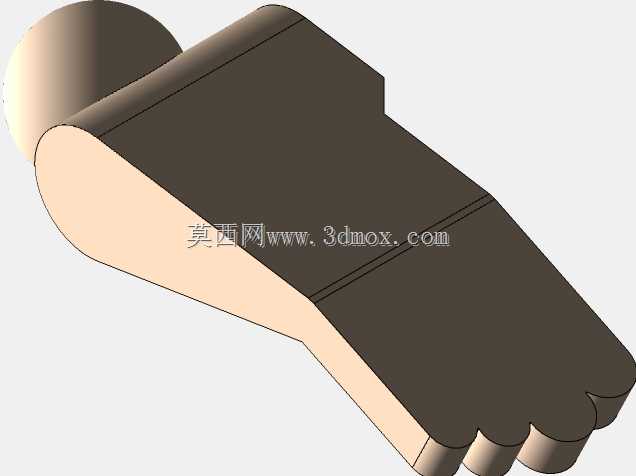

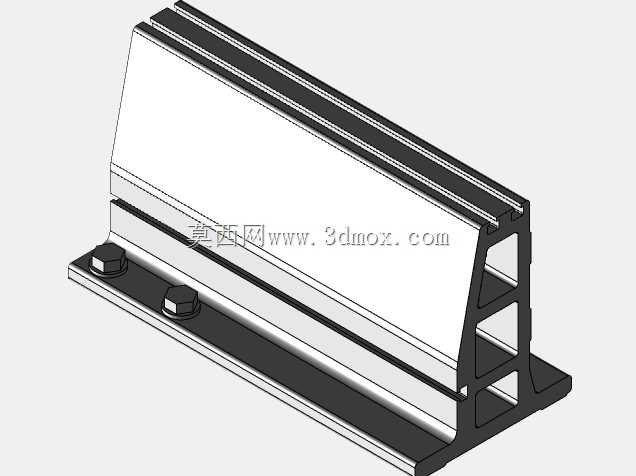

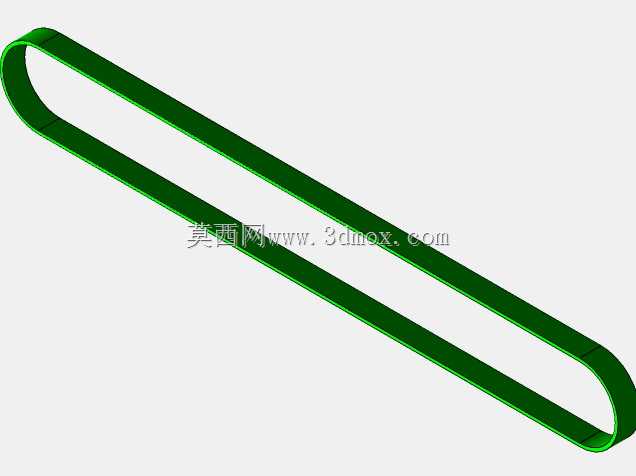

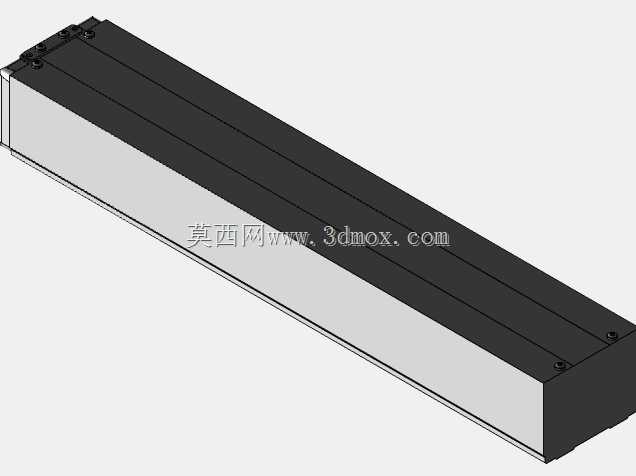

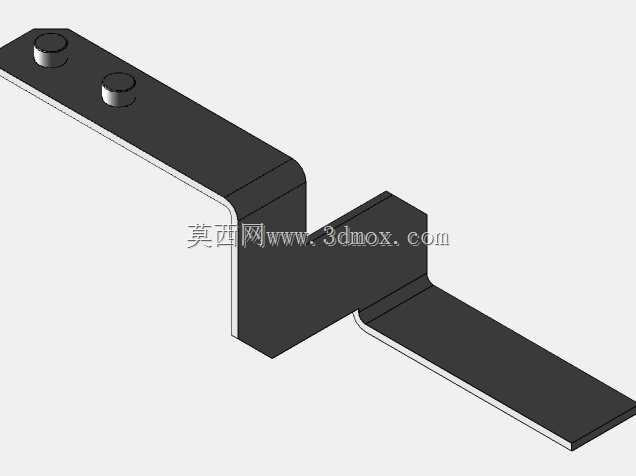

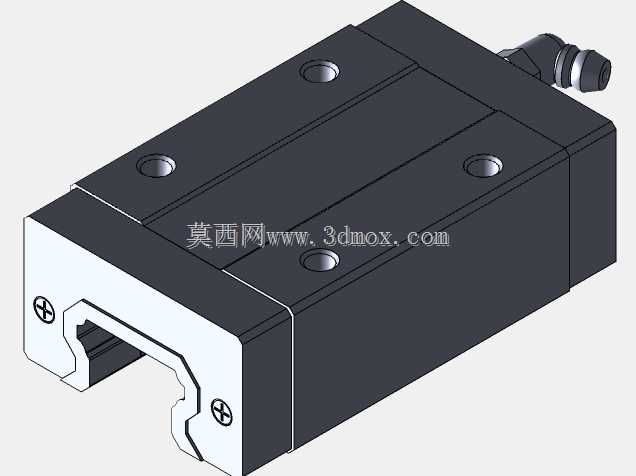

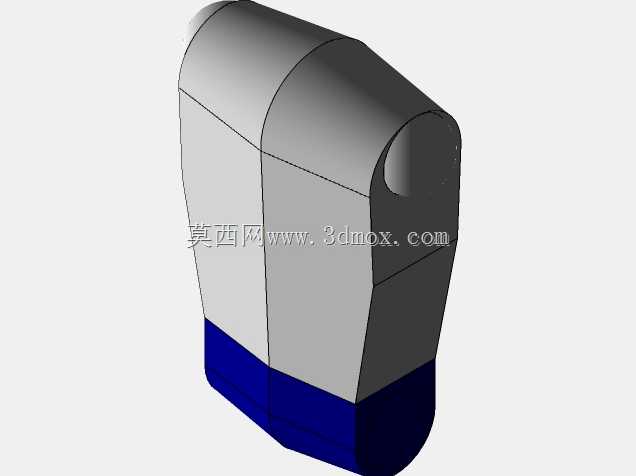

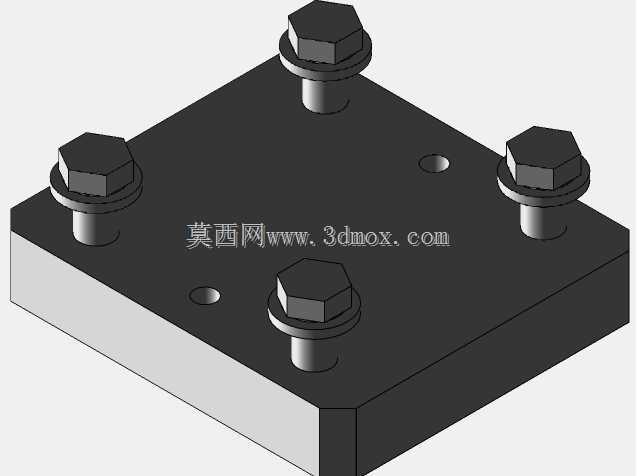

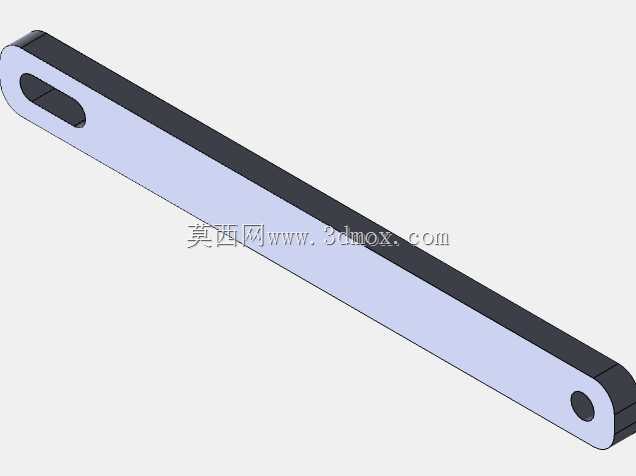

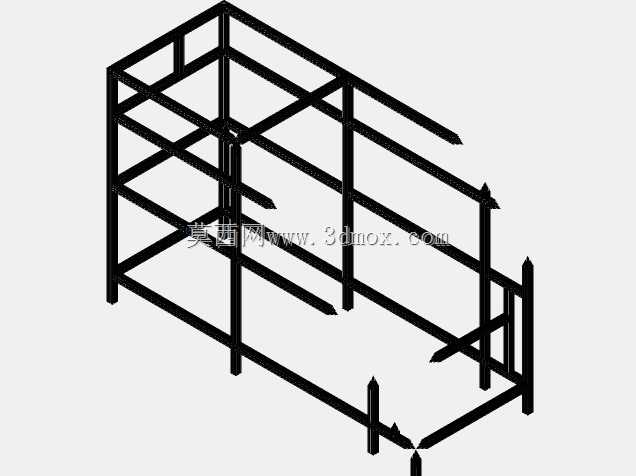

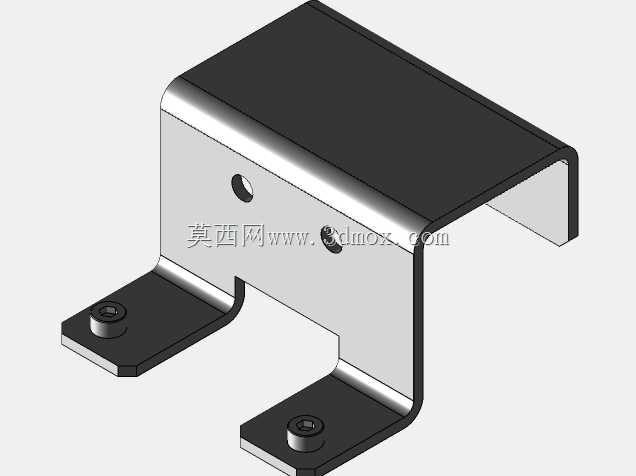

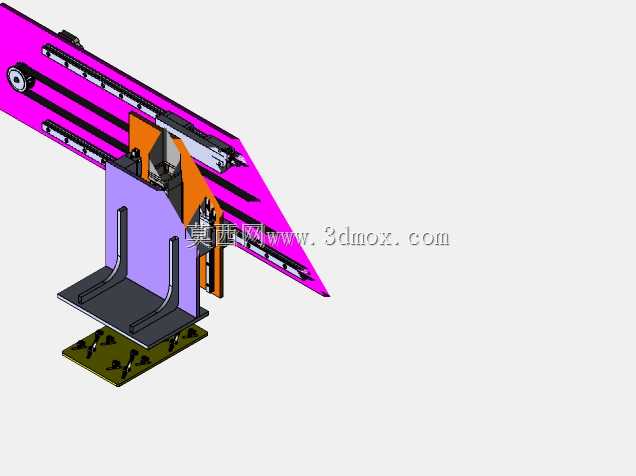

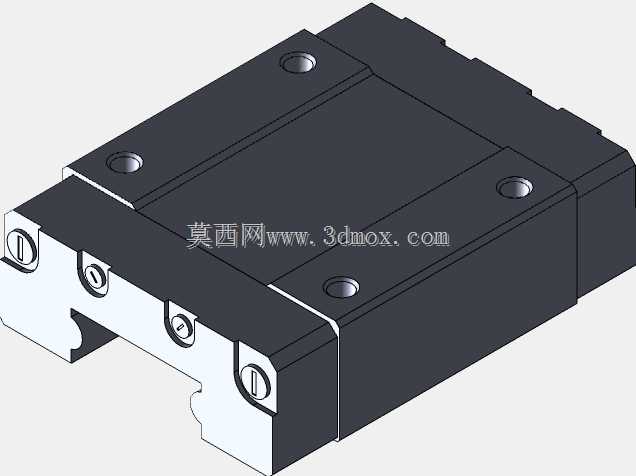

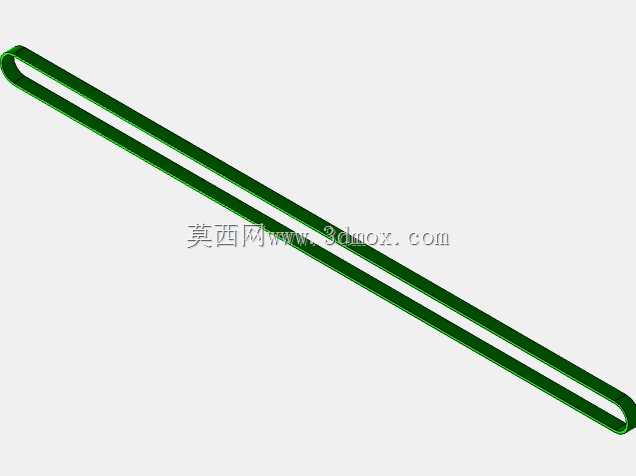

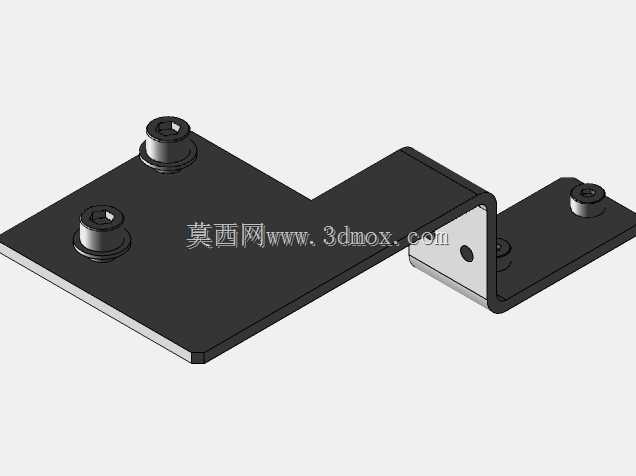

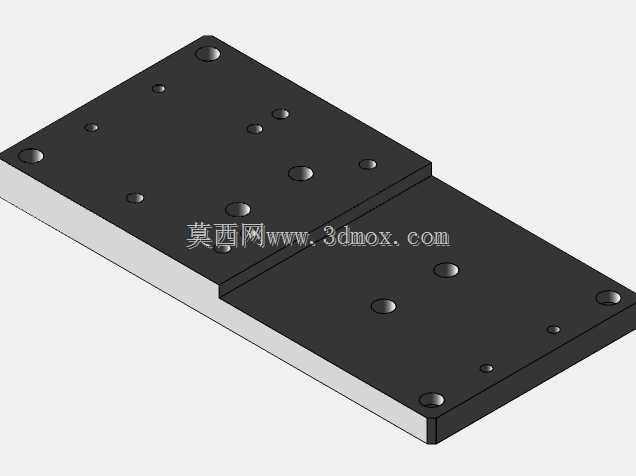

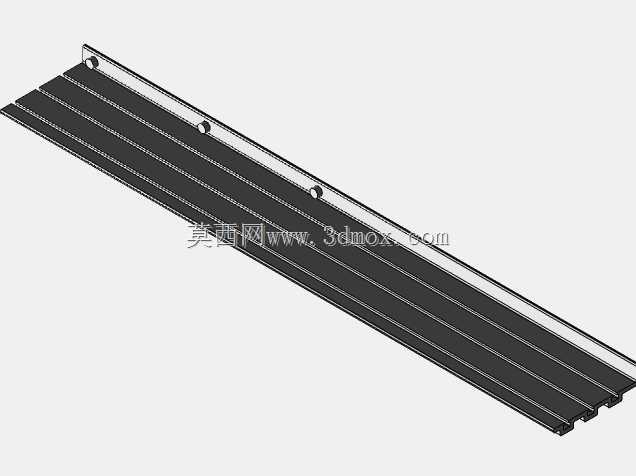

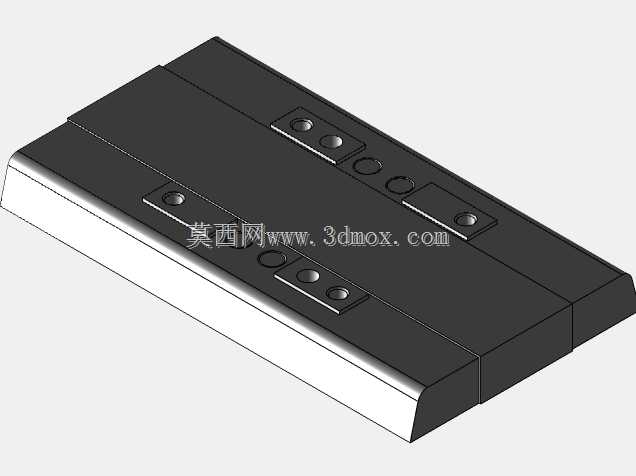

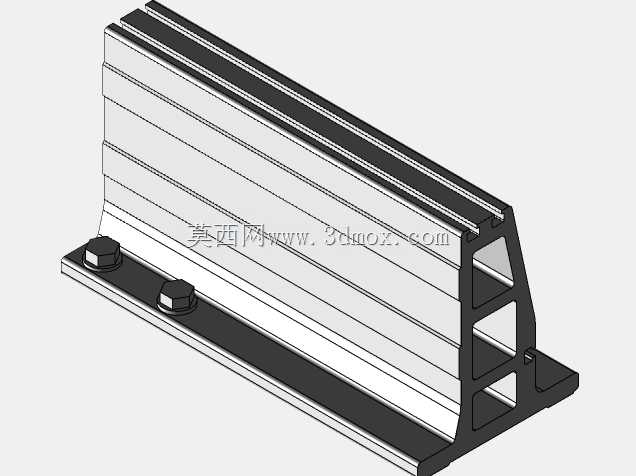

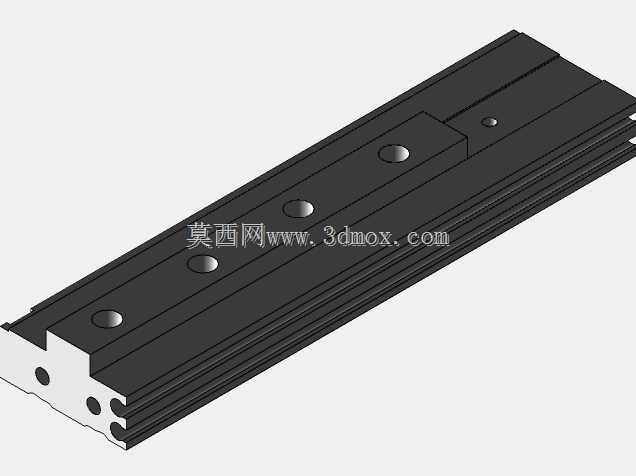

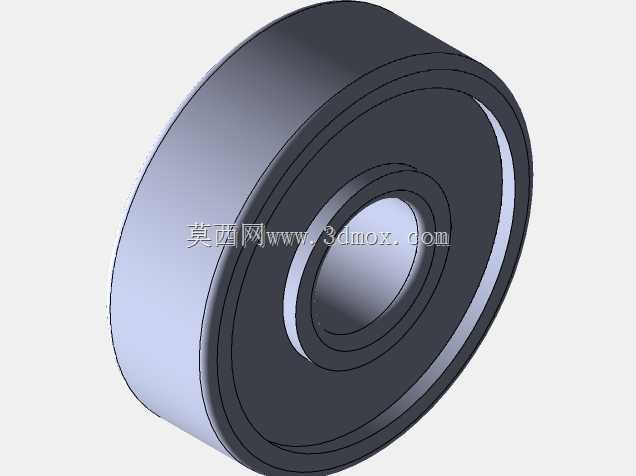

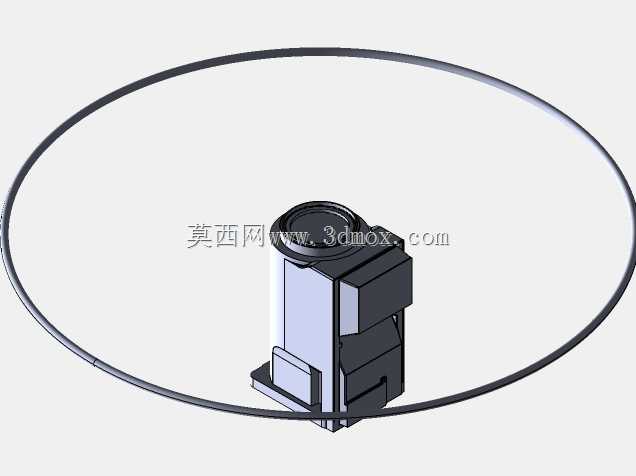

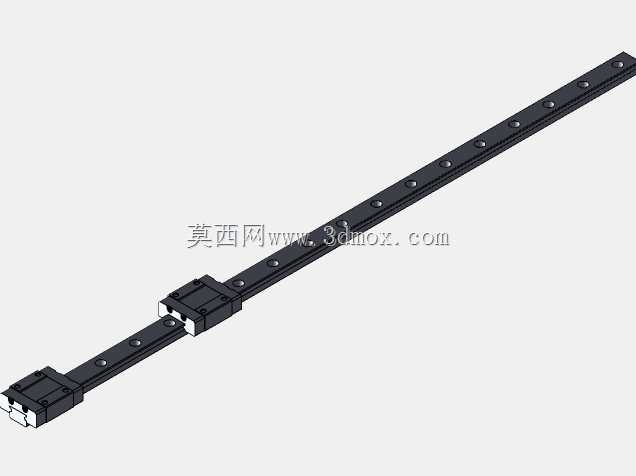

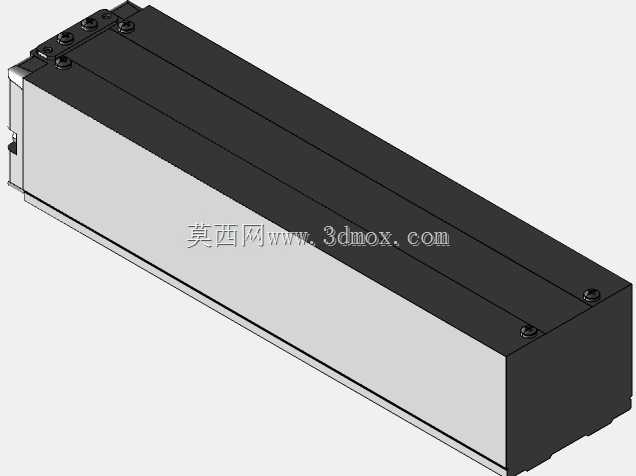

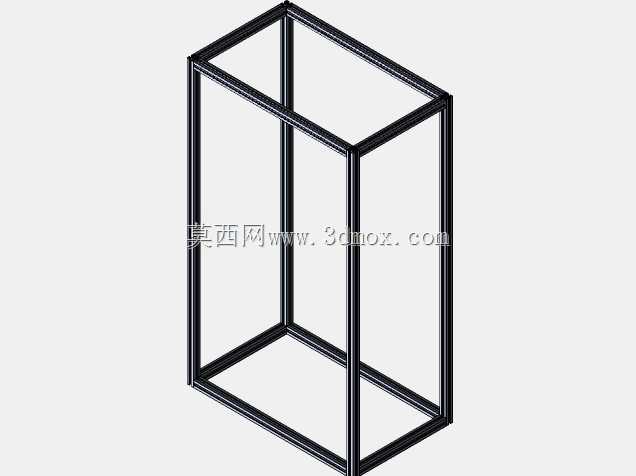

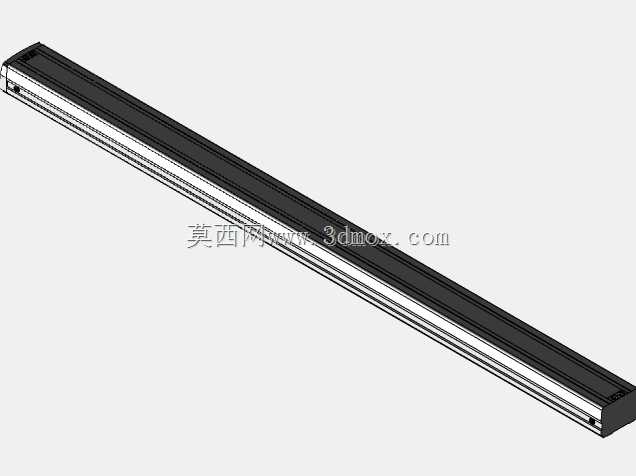

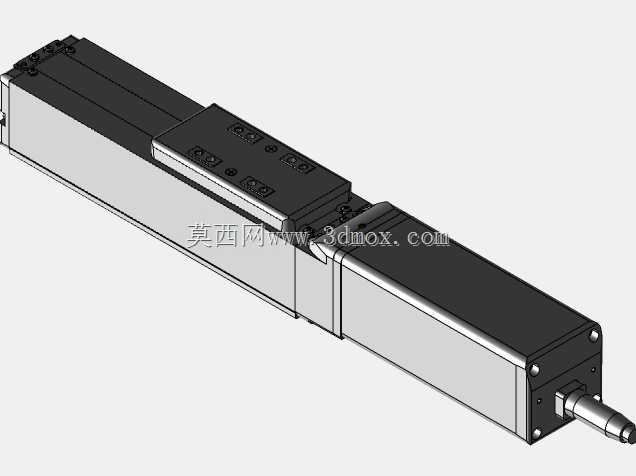

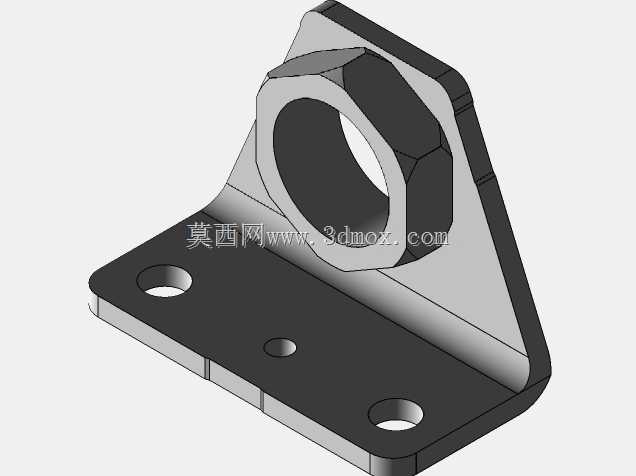

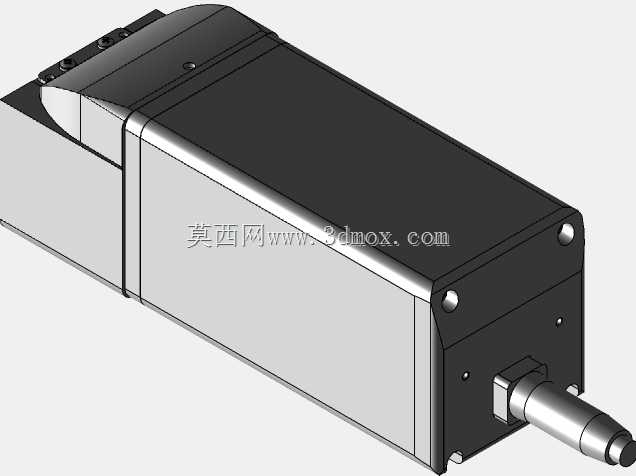

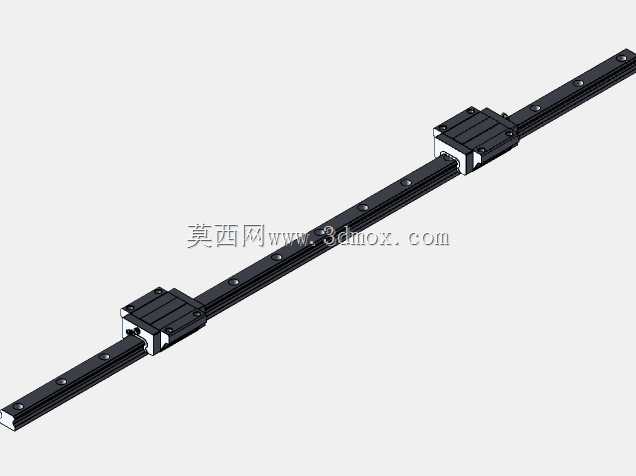

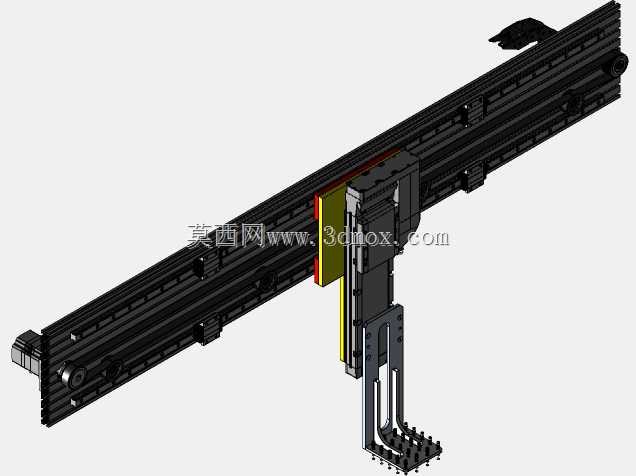

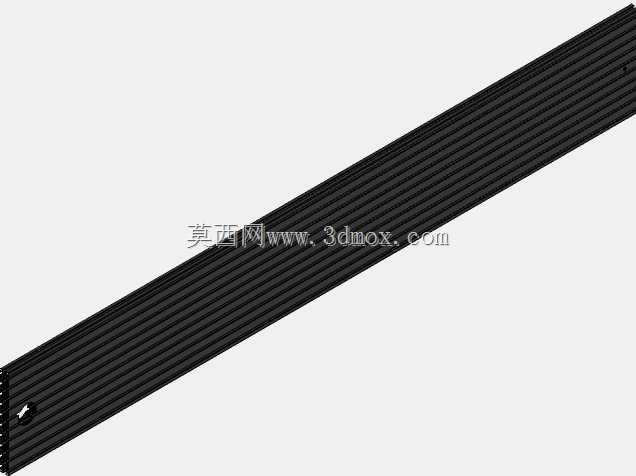

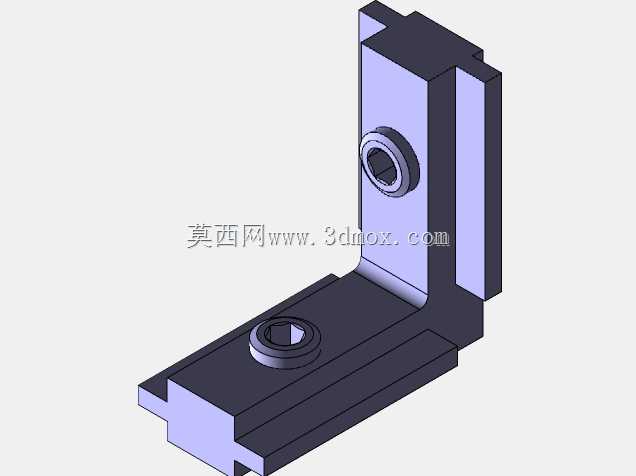

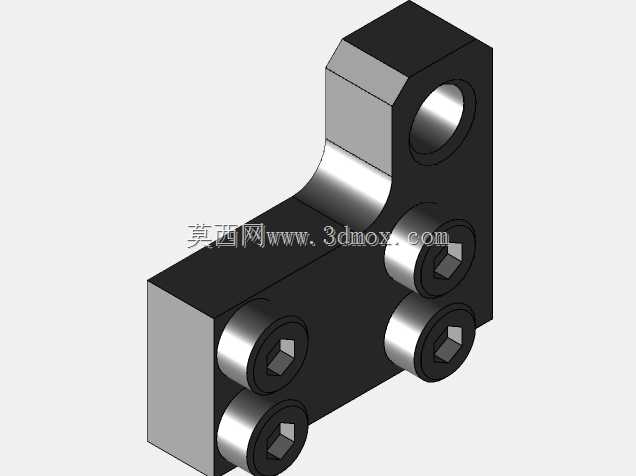

　　立柱采用多面安装的工业铝型材拼接成型，导向面经过精加工处理，保证拾取机构上下运行的直线度误差控制在每米0.1mm以内，可适配最大长度1.8米的细长工件拾取与转运需求，立柱底部通过膨胀螺栓与车间混凝土地面固定，安装时需保证立柱的垂直度偏差不超过0.2度，避免拾取机构运行时出现卡滞、偏磨的问题。拾取机构安装在立柱的滑动拖板上，采用气动夹爪作为工件执行元件，夹爪的开合行程可根据工件直径范围调整，夹爪内侧粘贴聚氨酯防滑垫，既可以保证夹持力足够避免工件转运过程中滑落，也能防止硬质夹爪划伤工件表面。拖板的驱动采用伺服电机配合同步带传动的方案，可根据不同工件的重量调整运行速度与加减速参数，避免长尺寸工件在快速启停时出现晃动、甩动的问题，

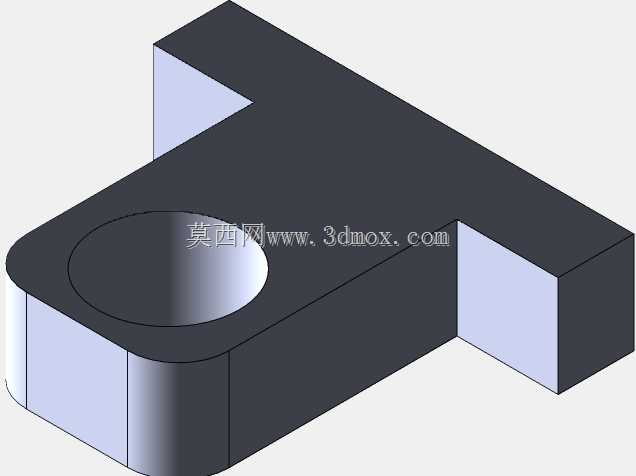

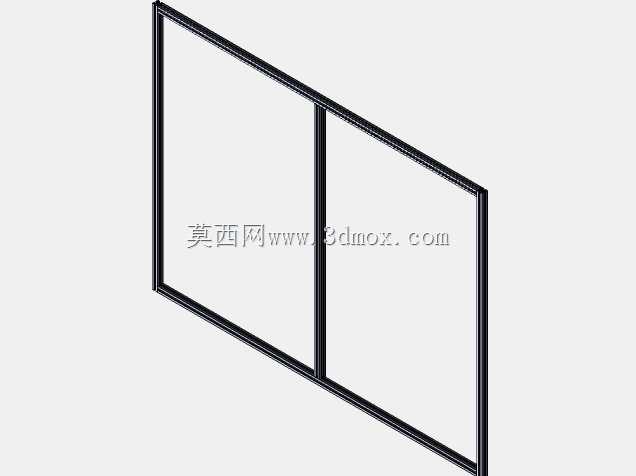

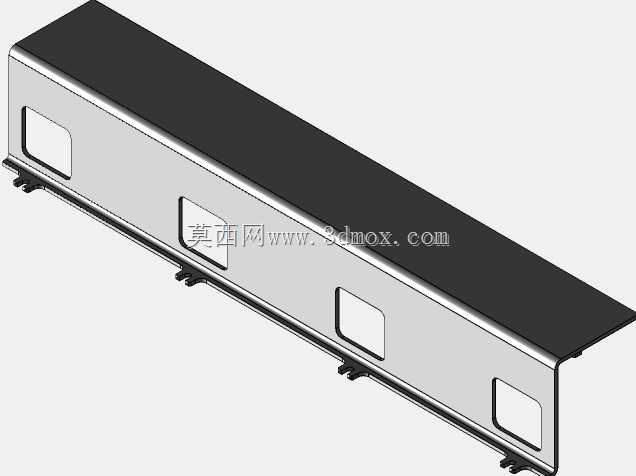

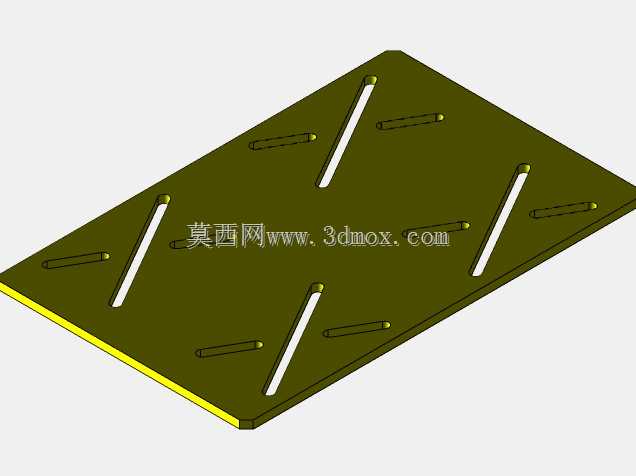

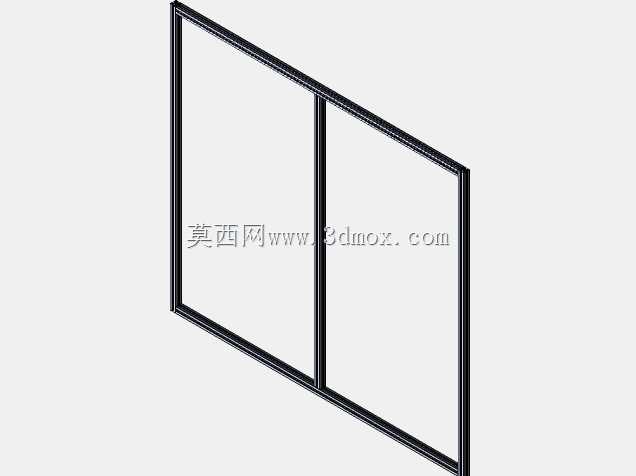

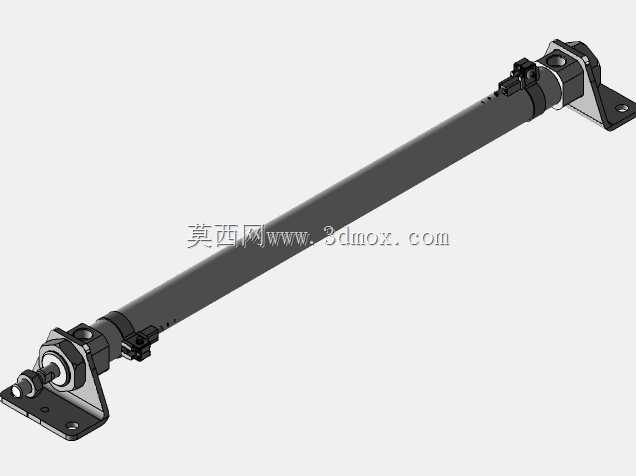

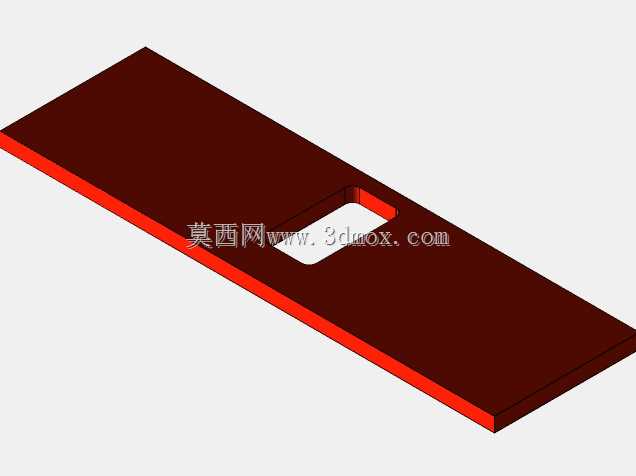

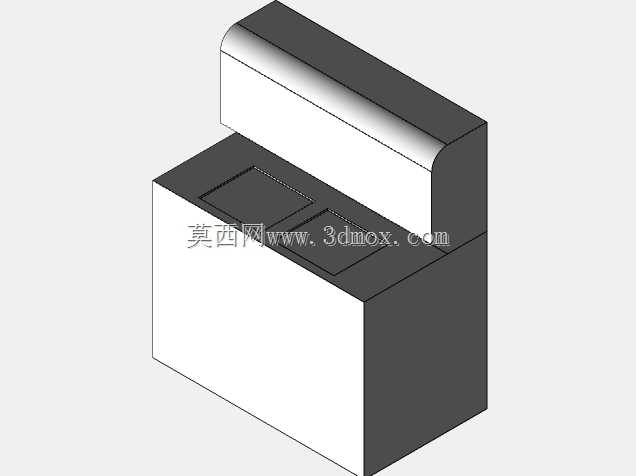

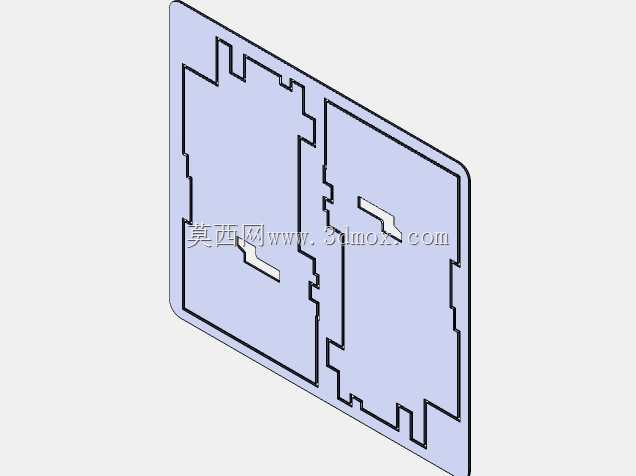

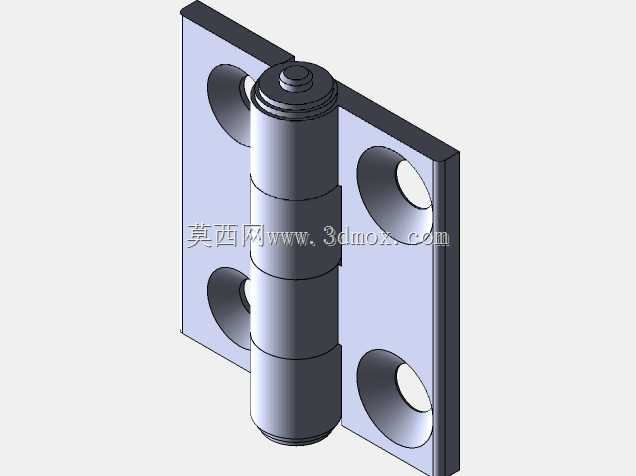

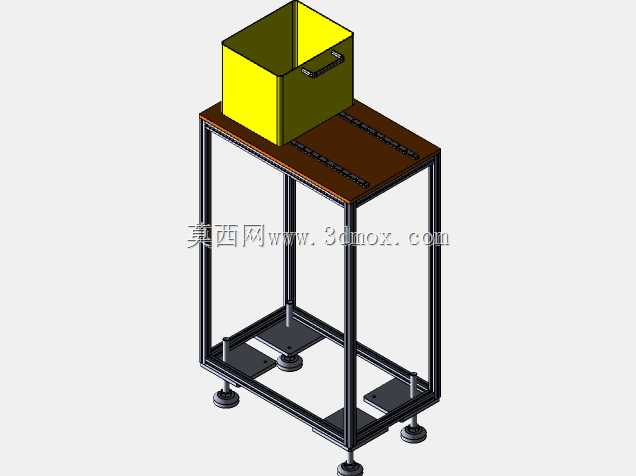

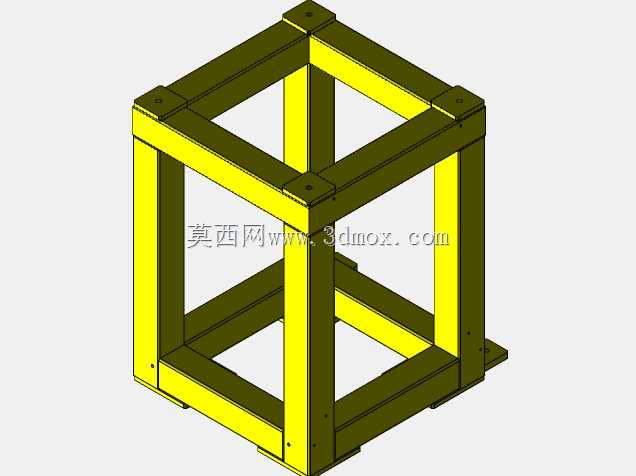

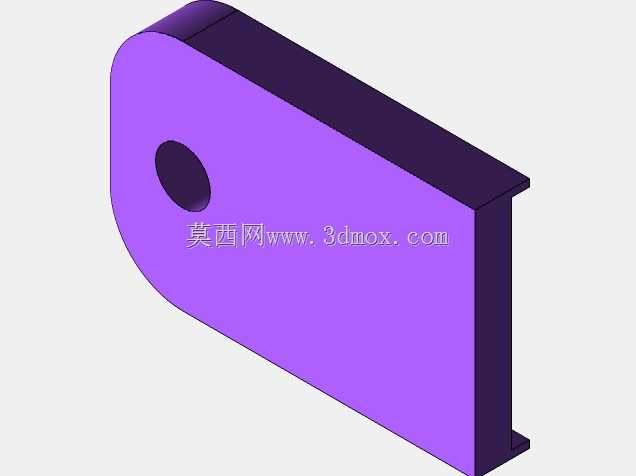

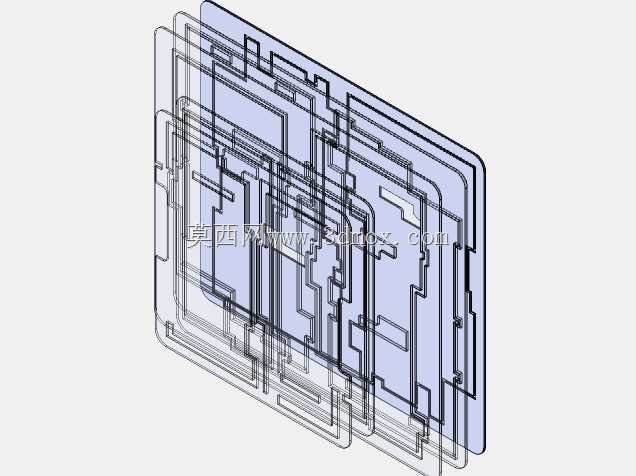

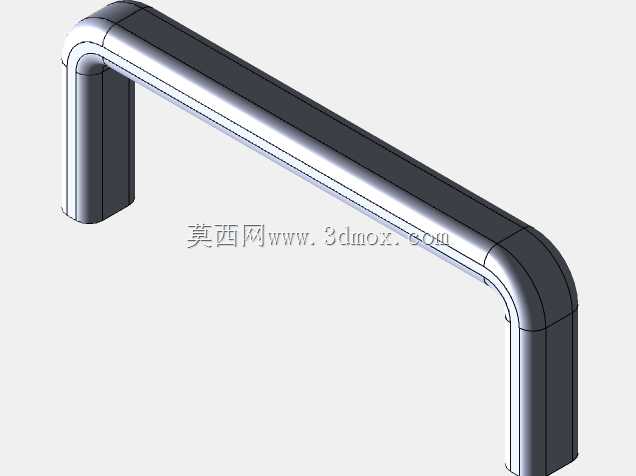

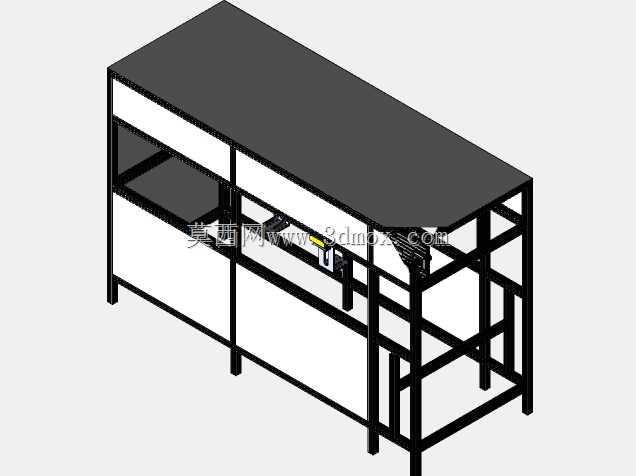

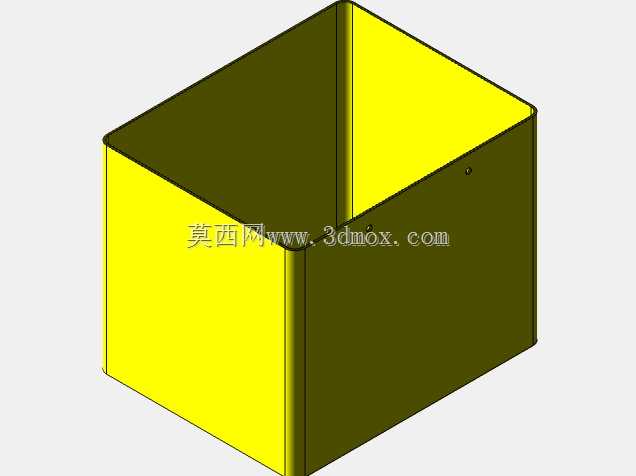

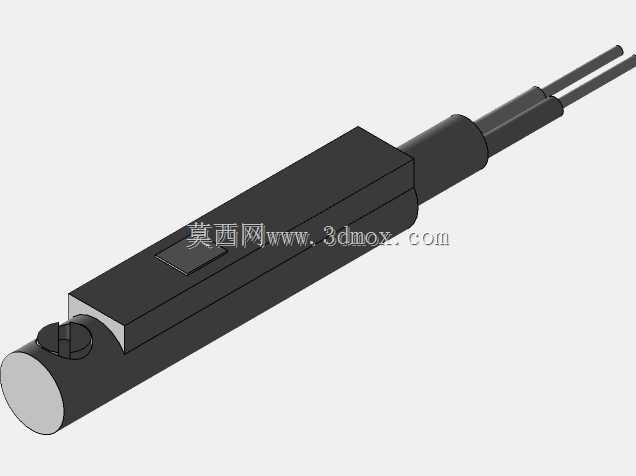

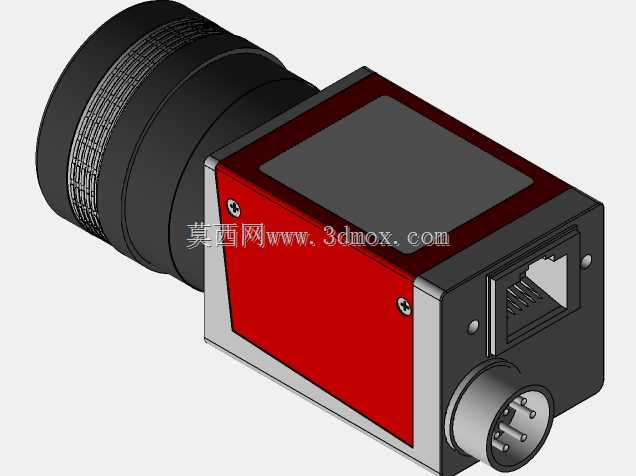

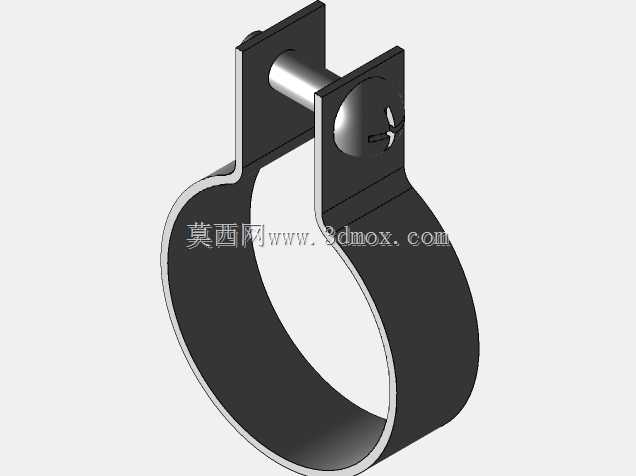

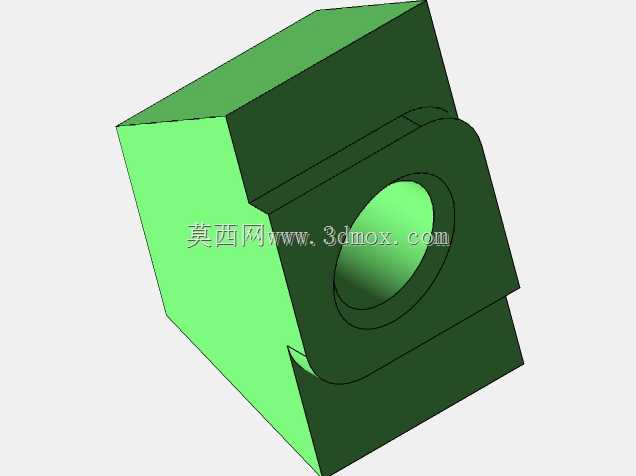

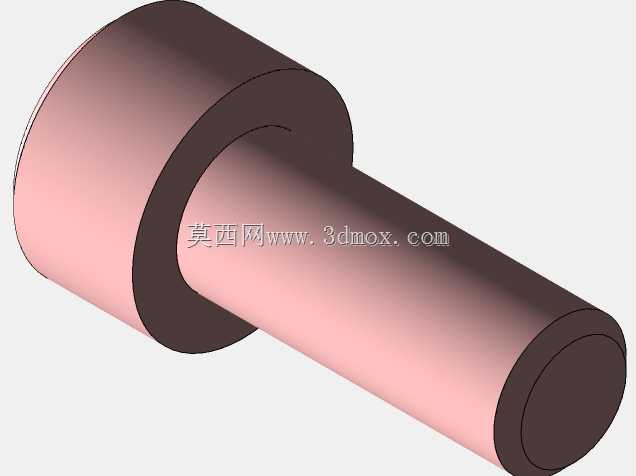

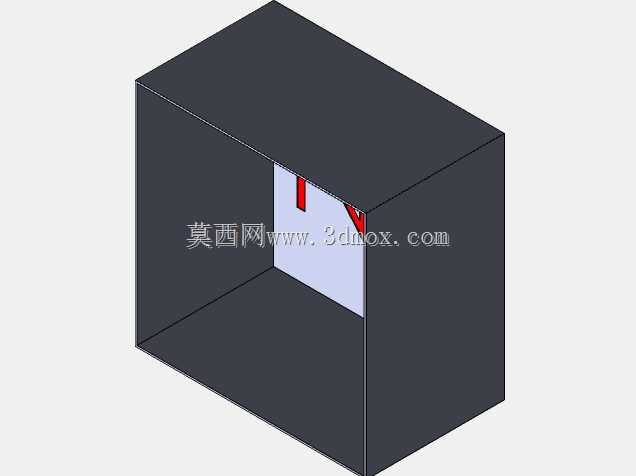

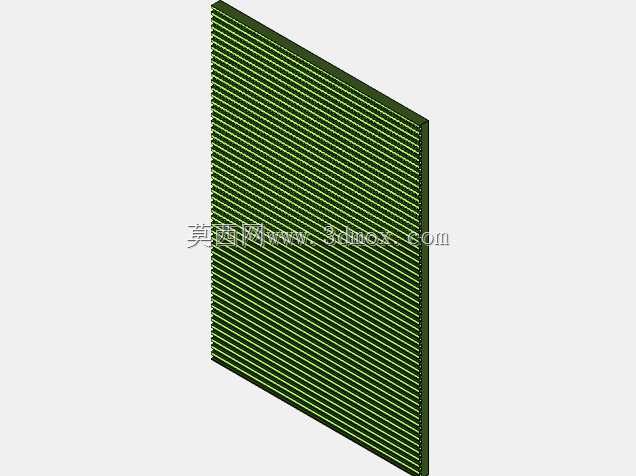

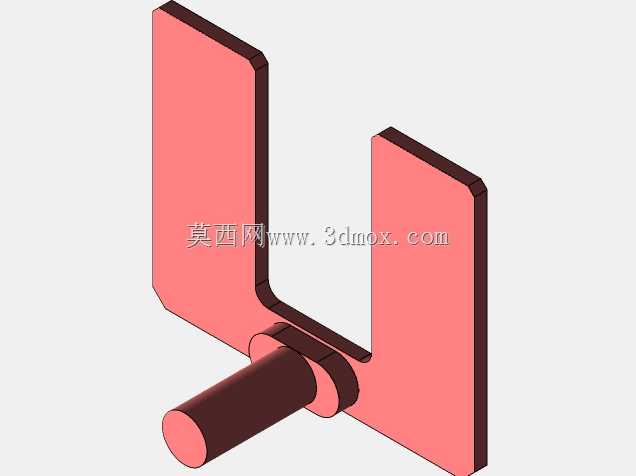

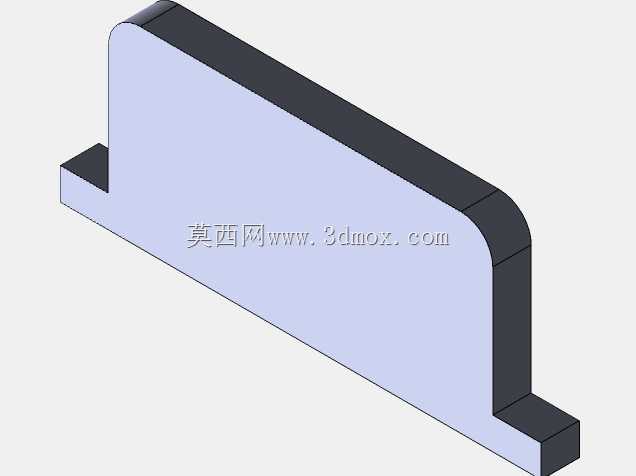

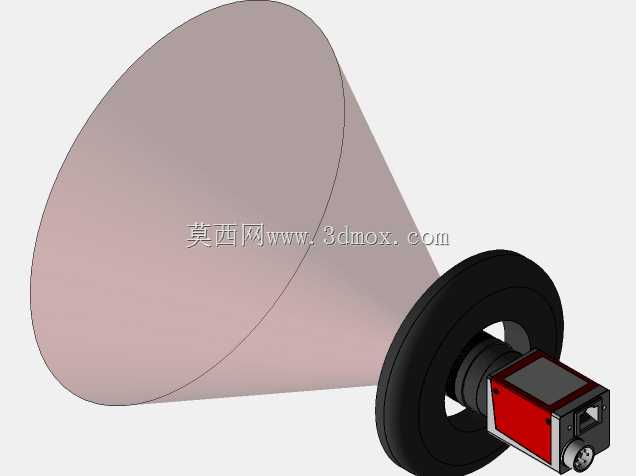

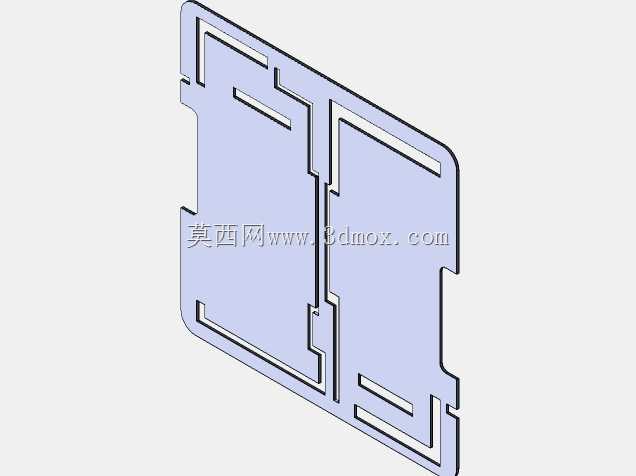

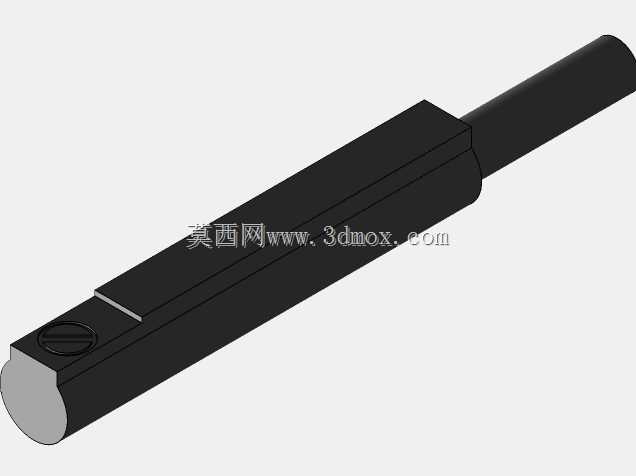

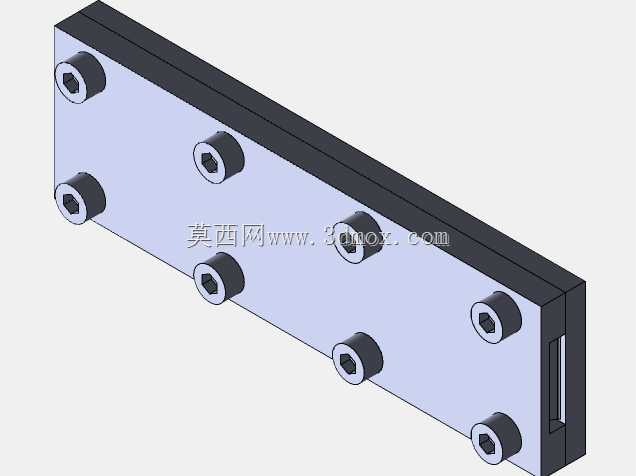

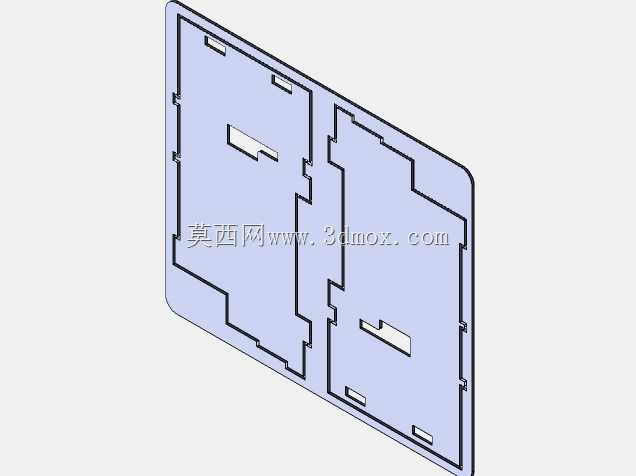

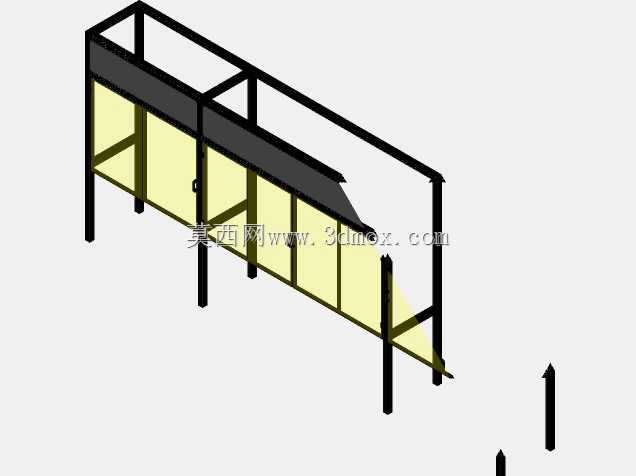

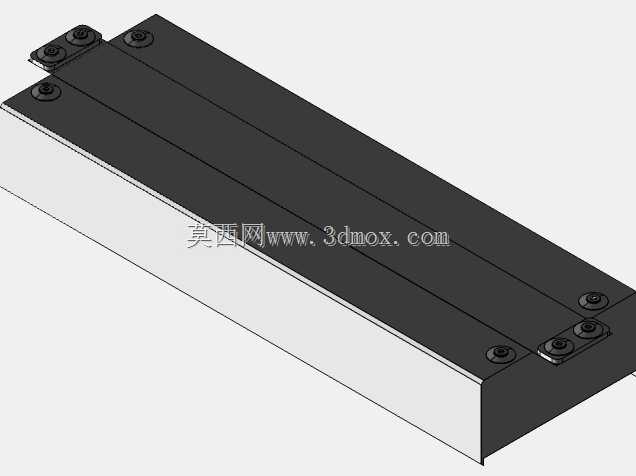

　　拖板上集成的位置传感器可实时反馈运行位置，保证上下料位置的重复定位精度控制在±0.2mm以内，满足切割工位的装夹对位要求。切割工位布置在立柱侧方的工作台面上，采用卧式砂轮切割或者金属锯切的执行结构，工位上设置有气动装夹夹具，可在工件到位后自动完成夹紧动作，夹具的V型定位块可根据工件直径快速更换，适配圆棒、方管、异型型材等不同截面的工件装夹需求，切割工位的防护罩采用半封闭结构，既可以阻挡切割过程中产生的切屑、火花飞溅，也不会干扰工件的自动上下料动作。设备的控制逻辑采用流程化设计，拾取机构从待料区抓取工件后，自动运行至切割工位上方，将工件平稳放置到夹具定位面上，待夹具夹紧后拾取机构抬升避让，切割机构按照预设的进给参数完成定长切割，

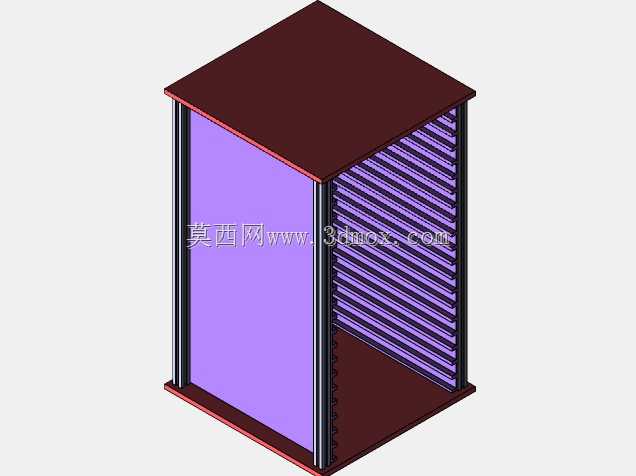

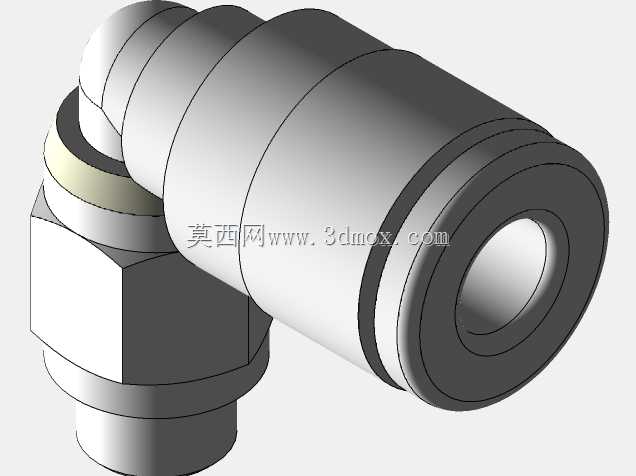

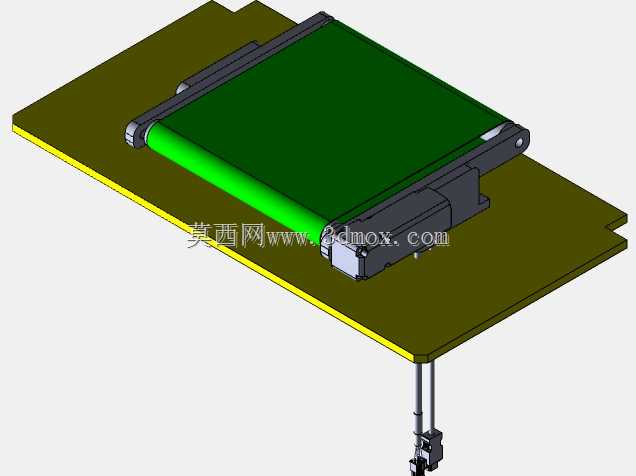

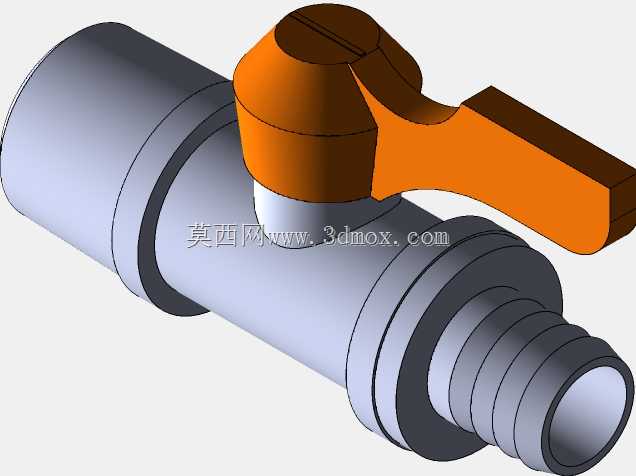

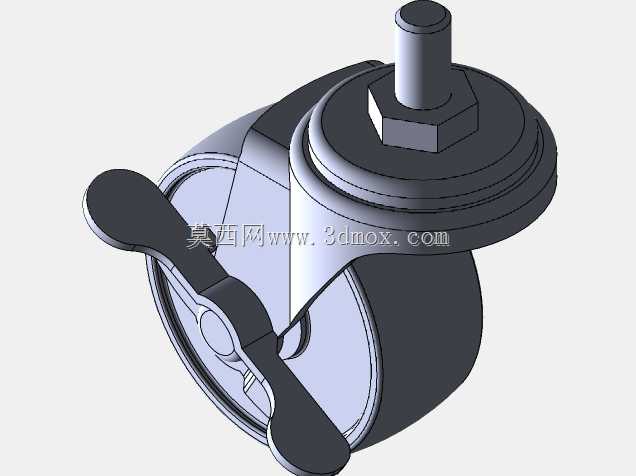

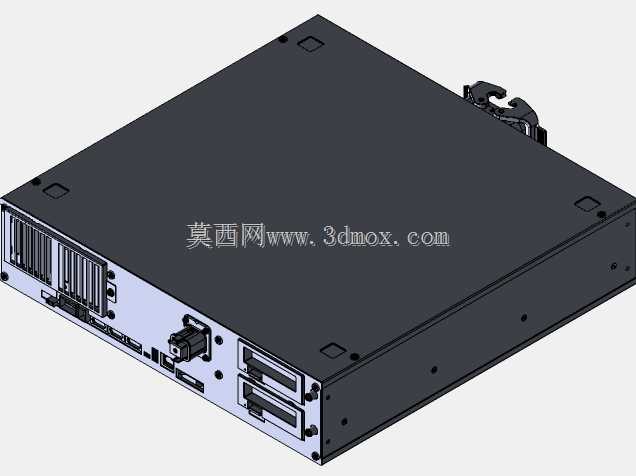

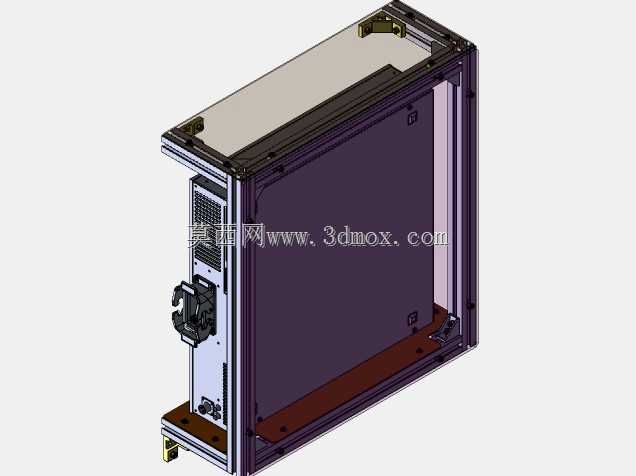

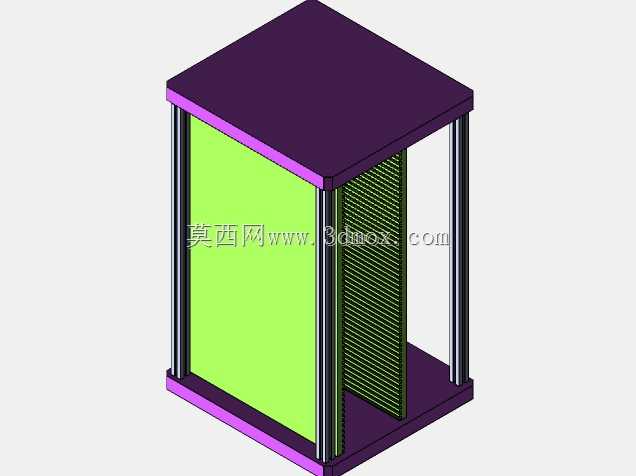

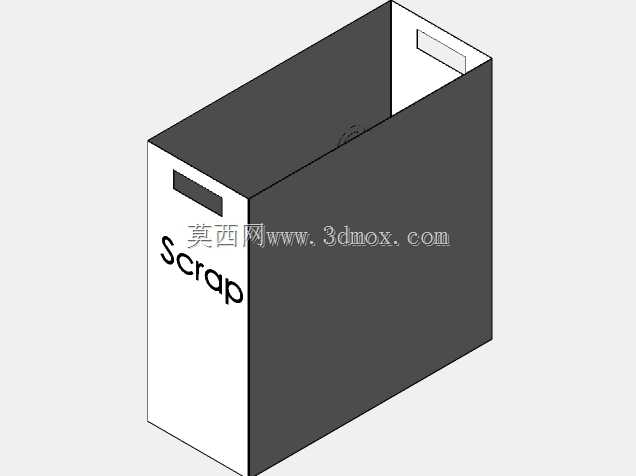

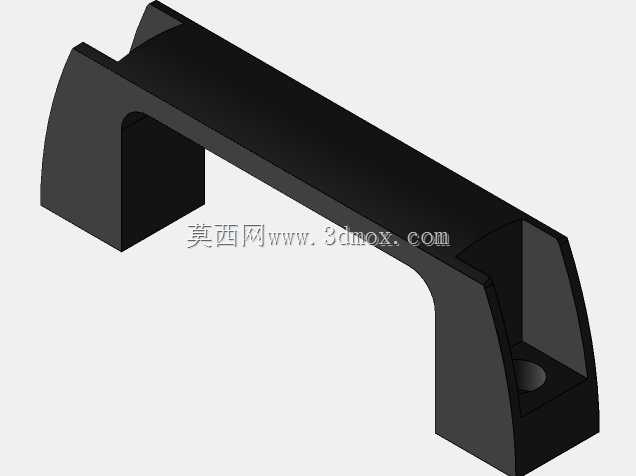

　　切割完成后夹具松开，拾取机构再次下行将加工完成的工件转运至成品料架，随后回到待料区抓取下一件工件，整个作业循环无需人工干预，单循环作业时间可根据工件切割长度调整，相比人工作业模式效率可提升40%以上。在安装边界方面，设备整体占地宽度约1.2米，长度方向需根据工件最大长度预留2.2米以上的安装空间，立柱顶部距离地面高度约2.3米，安装位置需避开车间内的行车运行路径，同时预留0.8米以上的设备维护通道，方便后期对导向面、传动部件、夹爪组件进行定期保养。气路接口布置在立柱底部侧方，接入车间0.5-0.7MPa的压缩空气气源即可满足夹爪、夹具的动作需求，电路部分采用集成式电控柜安装在设备侧方，接线时需做好接地处理，避免车间内其他焊接、冲压设备的电磁干扰影响传感器信号稳定性。在实际应用中，这款设备可直接对接车间的原料料架与成品料架，也可根据产线布局调整立柱的安装角度，适配不同方向的物料流转需求，针对小直径细长工件的加工作业，可在拾取机构上增加辅助支撑托块，避免工件在转运过程中出现挠度变形，针对大截面重型工件的加工场景，可更换更大夹持力的气动夹爪，同时调整伺服电机的扭矩参数，保证重载运行时的稳定性。设备的各功能模块采用模块化设计思路，导向立柱、拾取机构、切割工位、装夹夹具均可根据实际加工需求进行参数调整，不需要对整体结构进行大规模改动，可快速适配不同规格工件的加工需求，降低产线调整的改造成本。
