工业级等离子表面处理工作站结构设计

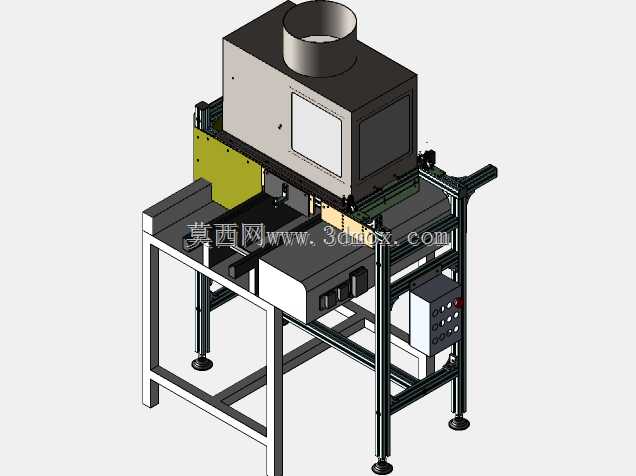

　　这套等离子工作站的结构设计，核心是适配电子通讯类零部件产线的在线式表面处理需求，在3C产品组装、通讯器件封装环节，等离子处理可以去除工件表面的有机污染物、氧化层，提升表面附着力，解决点胶虚粘、印刷掉漆、焊接浸润性差等常见工艺问题，相比传统的化学清洗、超声波清洗方式，等离子处理属于干式工艺，没有废液排放，不需要后续烘干工序，能直接嵌入现有流水线布局，压缩产线占地。从整体机架结构来看，设备采用工业铝型材搭建主体框架，型材选型兼顾承重与模块化改装需求，底部配置可调脚杯，可适应车间地面±15mm的高度差，安装时不需要额外做预埋地基，直接摆放在产线对应工位即可完成对接，机架整体的宽度控制在1.2米区间，长度适配1.8米的工位预留空间，

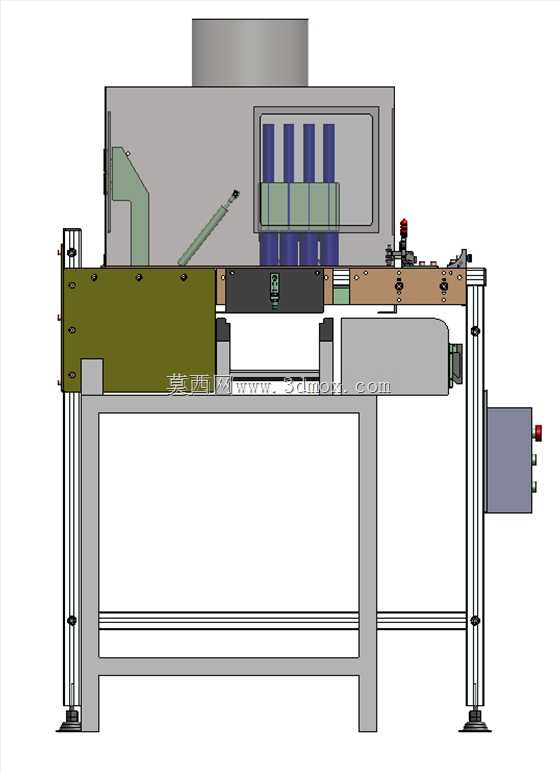

　　高度方向总尺寸不超过1.6米，不会遮挡车间顶部的照明与消防管线，也方便操作人员站在设备侧面完成上下料、参数调试、日常维护等操作。设备的输送段采用皮带式输送结构，输送高度匹配常规流水线的750mm作业高度，可直接对接前后段的流水线，不需要额外增加过渡接驳机构，输送宽度可根据待处理工件的尺寸做小幅调整，适配托盘载具或者直接输送裸件的不同生产模式。处理腔体部分设置在设备中段上方，腔体顶部预留排风接口，可对接车间的废气排放系统，将等离子处理过程中产生的微量废气统一抽排，避免挥发物在车间内扩散，腔体两侧设置可调节的挡料遮光结构，既可以防止等离子弧光外泄对操作人员造成视觉影响，也能减少外部气流进入腔体干扰等离子场的均匀性。

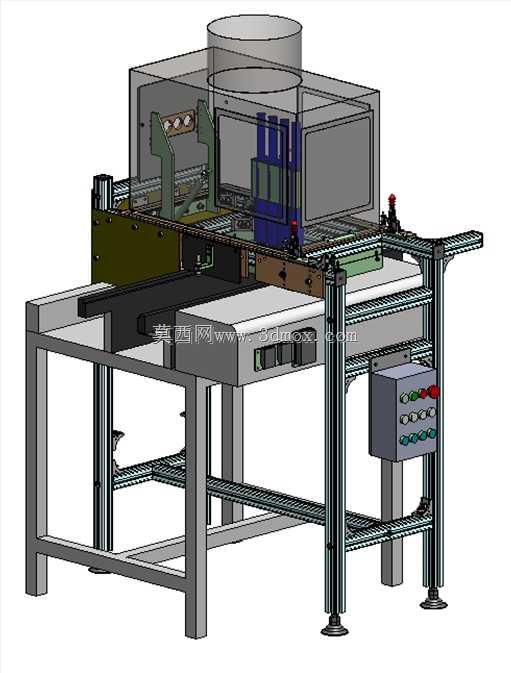

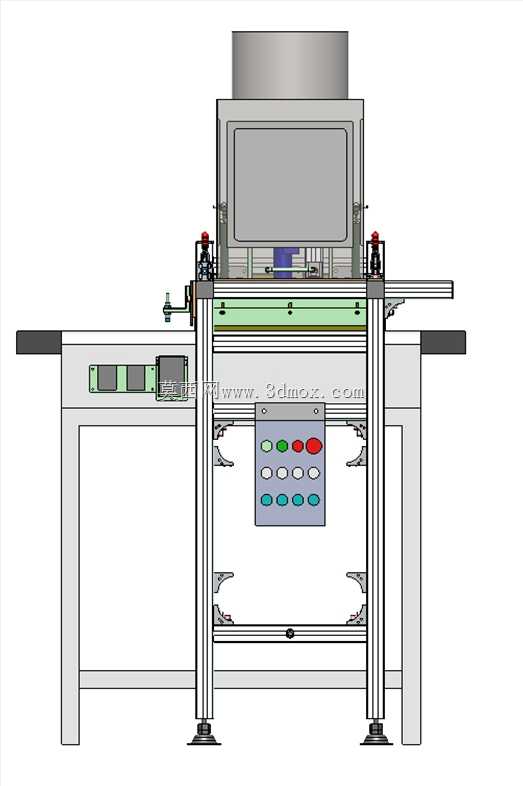

　　等离子发生模组安装在腔体内部的横向移动滑台上，滑台采用线性导轨搭配同步带传动结构，可根据工件的处理幅面调整移动行程，保证等离子喷枪的扫描范围完全覆盖工件待处理区域，滑台的移动速度可根据工艺要求做无级调节，匹配不同材质工件的处理时长需求。设备的控制电箱采用侧挂式安装，固定在机架右侧的型材立柱上，电箱面板上排布电源开关、运行指示灯、故障报警灯、速度调节旋钮、急停按钮，操作界面朝向操作人员的常规站立位置，不需要探身即可完成所有操作，急停按钮采用大尺寸红色蘑菇头设计，在出现卡料、设备异常时可快速按下切断设备动力。安全防护层面，设备的运动部件全部设置在机架内部或者加装透明亚克力防护挡板，防止操作人员误触运动的滑台、输送结构，

　　腔体位置设置安全联锁开关，当防护挡板被意外打开时，设备会自动切断等离子发生电源与滑台动力，避免出现安全事故。在设计细节上，机架的型材连接处采用标准角码连接，所有连接螺栓都做了防松处理，设备长时间运行不会因为传动部件的震动出现连接松动，输送段的皮带下方设置承托钣金，防止较重工件放置后皮带下垂影响输送精度，腔体内部设置废料收集托盘，可承接处理过程中从工件上脱落的微小碎屑，日常维护时只需要抽出托盘清理即可，不需要拆解设备主体结构。这套结构的设计思路没有追求过度复杂的功能，而是围绕产线实际使用的稳定性、易维护性、适配性做优化，所有外购件都采用行业通用标准件，后期更换配件不需要找特定厂商定制，能降低设备的全生命周期使用成本，同时模块化的结构设计也方便后续根据工艺升级需求，增加等离子喷枪数量、调整处理腔体长度，适配不同产能、不同尺寸工件的处理需求。
