工业阀门ID性能检测试验装置结构

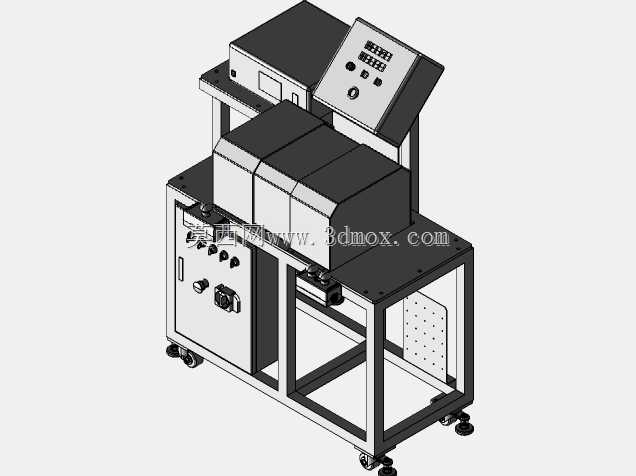

　　这套阀类检测装置的结构设计，核心围绕中小通径工业阀门的出厂密封性、动作可靠性检测场景搭建，日常应用在阀门生产车间的终检工位、水暖五金件质检实验室、流体设备进厂验收环节，可覆盖球阀、截止阀、蝶阀等常见手动、小型电动阀门的ID标识核验与基础性能测试工序。从整机布局来看，设备采用分层式方管焊接机架作为承载主体，底部配置福马轮搭配可调支撑脚，既满足车间内短距离转场移动的需求，调试完成后锁紧支撑脚即可保证测试过程的整机稳定性，机架整体占地尺寸控制在1200mm*800mm区间，高度适配站立操作的人体工程学要求，操作面距离地面高度约950mm，操作人员无需弯腰即可完成工件装夹、参数调整、结果读取全流程操作。

　　上层倾斜布置的操作面板集成了数显控制模块、调节旋钮与状态指示灯，面板倾斜角度设置为30度，刚好匹配站立时的视线夹角，避免长时间观测数据产生视觉疲劳，面板下方的电气安装舱预留了足够的走线空间与元器件安装位，强弱电分离布线的结构设计在建模时就做了走线槽预留，可避免后期装配时线路干涉、强弱电信号干扰的问题。中部的测试工位区采用双工位并行布局，可同时完成两个同规格阀门的装夹测试，工位旁设置的快换接头接口，可根据不同阀门的连接形式快速更换法兰装夹、螺纹装夹适配工装，装夹行程预留了150mm的调节余量，可覆盖DN15到DN50通径范围内的阀件测试需求，测试舱侧面设置的透明防护挡板，既可以观察测试过程中阀件的状态，

　　也能避免试压过程中介质喷溅带来的安全隐患。机架下部左侧集成了气动控制回路与介质存储单元，所有阀件、管路接头都采用标准快插接口设计，建模时严格按照气动元件的实际安装尺寸做了干涉检查，预留了足够的扳手操作空间，后期维护时可快速更换损坏的气动元件；右侧预留的镂空安装板可根据测试需求扩展压力传感器、流量采集模块等附加检测单元，无需对机架主体做二次打孔焊接改造。整机的外覆盖件采用1.5mm厚冷轧钢板折弯成型，拼接处做了折弯止口设计，既可以提升覆盖件的结构刚度，也能避免拼接缝隙外露影响外观，所有边角位置都做了R3圆角处理，防止操作人员走动时磕碰划伤。从设计思路上，这套装置没有采用复杂的一体式铸造结构，全部采用标准化型材、板材拼接搭建，

　　所有安装孔位都在建模阶段完成了孔位对齐，加工时可直接采用激光切割下料、折弯成型，无需后续二次配钻，大幅降低了加工制造成本与装配难度；走管走线的路径全部在三维模型中做了模拟排布，避免了实际装配时出现管路弯折半径不足、线路与运动部件干涉的问题。设备的安装边界预留了后侧500mm的维护空间，左右两侧各预留300mm的操作空间，可直接嵌入现有车间的质检流水线工位，不需要对现有场地做特殊改造；底部的接水盘结构直接集成在机架下部，测试产生的废水可通过接水盘的排水口直接排入车间排水管路，不会出现地面积水的问题。操作面板的控制逻辑在结构设计时就做了分区，常用的启动、急停按钮布置在面板最易触碰的右下区域，参数调节旋钮布置在数显屏旁侧，测试状态指示灯布置在面板顶部，即使在车间光线不佳的环境下也能快速识别设备运行状态。测试工位的装夹机构采用直线导轨导向，气缸驱动压紧，压紧力可通过调压阀调节，针对不同材质的阀件可调整合适的压紧力，避免装夹力过大导致阀件壳体变形、装夹力不足出现试压泄漏的问题。
