倾斜式小型橡胶圈密封件裁切加工设备

　　在液压气动、汽车零部件、家电密封配套的中小批量加工场景里，橡胶密封件的定长裁切、端面齐平加工一直是容易被忽略却影响成品密封性能的关键工序，传统的手工裁切、普通冲切方式很难保证切口的垂直度与尺寸一致性，尤其是小截面的O型圈、矩形密封圈坯料，裁切时的橡胶挤压变形会直接导致后续硫化或装配后出现密封泄漏隐患，这款倾斜布局的小型橡胶密封裁切设备，正是针对这类小规格密封件的精密裁切需求设计的专用加工装置。

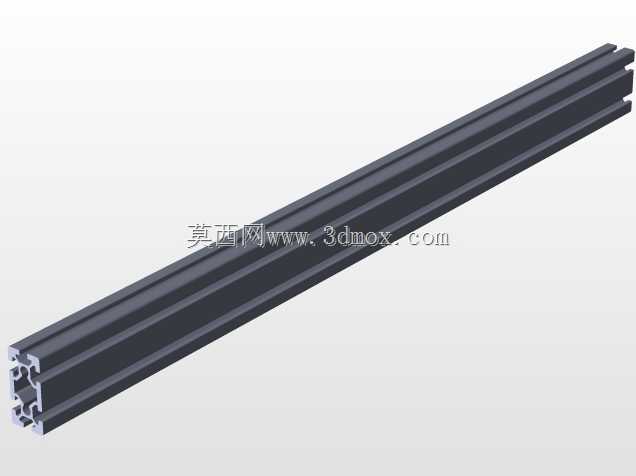

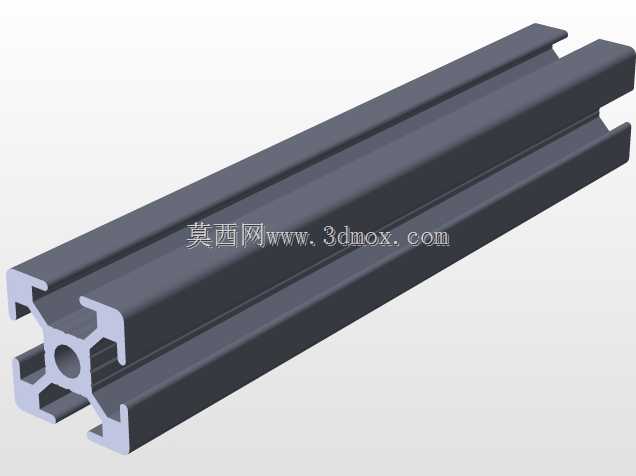

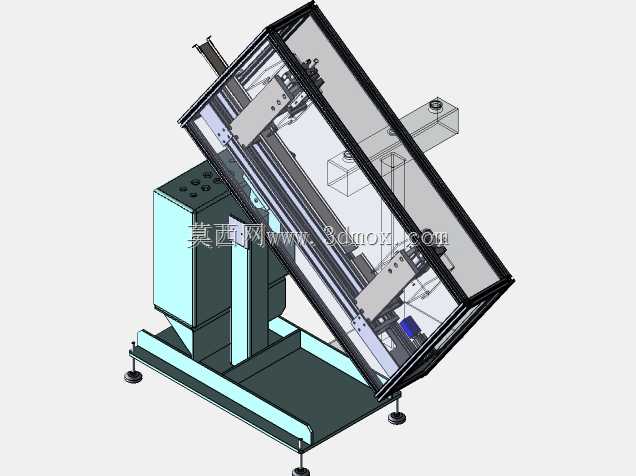

　　从结构布局来看，设备采用倾斜式的主机架设计，裁切执行单元整体倾斜布置在铝型材搭建的透明防护框架内，这种倾斜角度的设计并非随意设定，一方面是适配橡胶坯料的送料姿态，让待裁切的橡胶条料能够依靠自身重力贴合送料导轨的定位面，减少送料过程中的偏移、翘曲问题，另一方面倾斜的布局也方便操作人员观察裁切区域的工作状态，无需过度俯身就能看清刀具与料件的相对位置，日常换刀、清理裁切残留的橡胶碎屑时操作空间也更充裕。设备底部采用方管焊接的一体式底座，四个角配置可调式脚杯，能够适应车间不同平整度的地面安装需求，安装时不需要额外做预埋地基，只要将脚杯调整到整机水平、机架无晃动即可投入使用，整体占地面积不足0.8平方米，非常适合放在车间的工序边角、配套小批量生产线的工位旁使用，不需要占用大型设备的安装空间。

　　设备的功能模块划分非常清晰，底座侧方集成了电气控制与动力驱动的安装腔体，裁切动力、送料驱动的相关元件都内置在这个封闭腔体内，既可以避免裁切产生的橡胶碎屑进入传动部件造成磨损，也能降低设备运行时的噪音外传。上方的倾斜工作单元内，集成了料件夹持机构、定长送料组件、裁切刀具组件以及出料导向结构，待加工的橡胶密封坯料从机架侧方的进料口送入后，首先经过夹持机构的柔性定位，针对橡胶材质易变形的特性，夹持接触面采用了软质聚氨酯垫，夹紧力可以根据不同硬度的橡胶材料调整，避免夹伤坯料表面或者夹持过松导致送料尺寸偏差。送料组件采用伺服驱动的滚轮送料结构，送料行程可以根据所需密封件的周长尺寸灵活设定，送料精度能够控制在0.1mm以内，保证每一段裁切下来的坯料长度一致，减少后续对接硫化的工艺余量浪费。

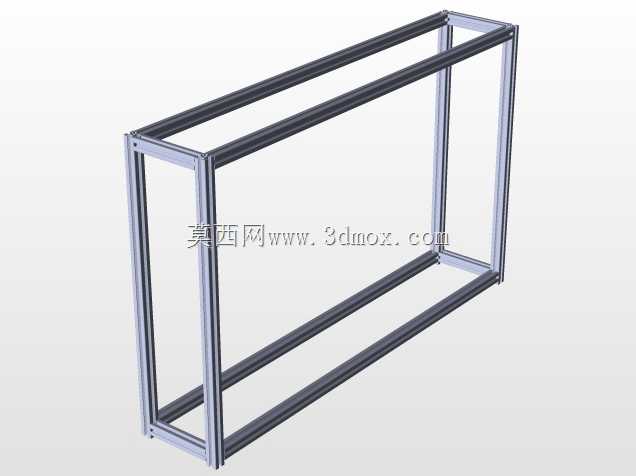

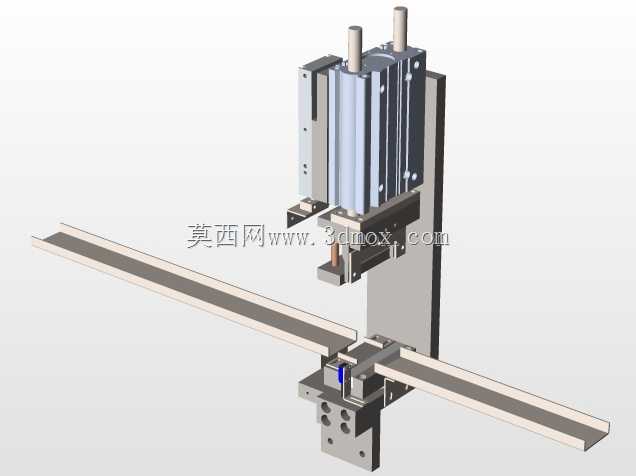

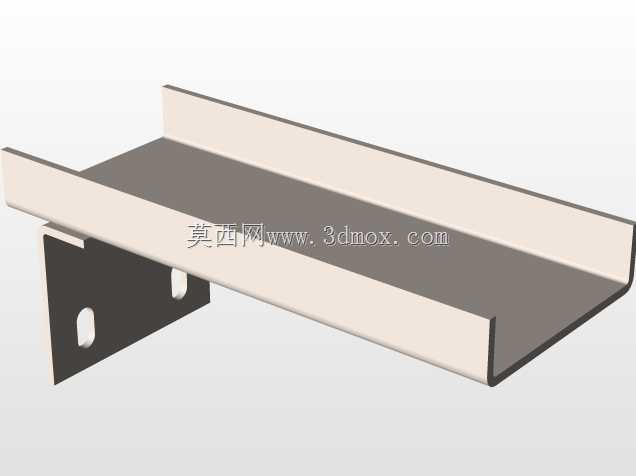

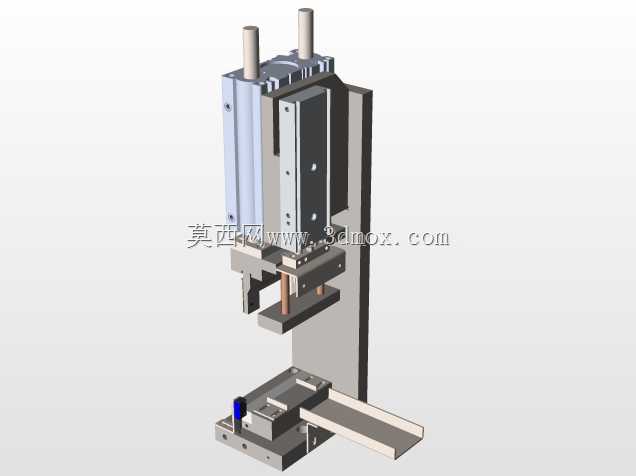

　　裁切执行部分采用了垂直于料件送料方向的直切结构，刀具采用高速钢薄刃刀片，裁切动作配合夹持机构的同步锁紧，在料件完全固定的状态下完成冲切，从根源上减少裁切时橡胶的挤压变形，保证切口平整无斜边、无粘连毛边，裁切完成后的料件顺着倾斜的出料滑道直接滑落到设备下方的收料盒内，不需要人工手动取件，避免操作人员误触裁切刀具的安全风险。外围的铝型材框架搭配透明亚克力防护板，既能够全程观察内部的裁切、送料动作，也可以防止裁切过程中碎屑飞溅，防护门上设置了安全联锁开关，一旦防护门被打开，设备的裁切动力会立即切断，完全符合小型加工设备的安全防护要求。

　　从设计思路上来说，这款设备没有追求复杂的多功能集成，而是聚焦小规格橡胶密封件裁切这一单一工序的痛点做针对性优化，没有冗余的功能结构，整体的零部件通用性很强，传动部分采用标准直线导轨、同步轮传动，日常维护更换配件不需要定制特殊零件，设备的安装边界也做了充分考量，整机的最高点距离地面不足1.4米，操作按钮设置在机架侧方的伸手可及位置，操作人员站立操作时的手臂姿态自然，长时间重复上下料作业也不容易产生疲劳。针对橡胶裁切容易粘刀的问题，设计时在裁切工位旁预留了微量润滑的安装位置，可以根据加工橡胶的材质特性选配硅油润滑组件，在刀片表面形成极薄的润滑层，避免裁切后橡胶碎屑粘连在刀刃上影响后续裁切质量，不需要频繁停机清理刀刃。

　　在实际生产应用中，这类小型裁切设备既可以作为密封件生产车间的配套工序设备，用来完成挤出橡胶条的定长裁切，为后续的硫化对接工序提供尺寸一致的坯料，也可以放在设备维修车间，针对设备维保过程中需要的非标规格密封件进行现场裁切加工，不需要等待密封件定制周期，快速解决设备维修的密封件替换需求。相比大型的全自动密封件裁切生产线，这款小型设备的调试门槛很低，操作人员只需要简单培训就能完成送料长度、裁切速度的参数调整，换产时只需要更换对应规格的夹持定位块和刀片，十分钟内就能完成不同规格密封件的加工切换，非常适合多品种、小批量的密封件加工场景。

　　设备的结构刚性也做了针对性强化，倾斜布置的裁切主机架采用加厚钢板焊接后做时效处理，避免长期裁切冲击导致机架变形，裁切动力的安装位置做了加强筋结构，保证数万次裁切动作后刀具的位置精度不会出现偏移，送料滚轮的表面做了网纹滚花处理，增加与橡胶料件之间的摩擦力，避免送料过程中出现打滑导致长度尺寸偏差。整体的走线全部内置在机架的型材槽与底座腔体内，外部没有裸露的电线与气管，车间日常清洁、地面清扫时不会碰损线路，也避免橡胶碎屑堆积在管线缝隙造成清理困难。
