快开式常压圆形人孔300规格结构设计

　　在常压储槽、小型罐体、水处理箱体、低压流体输送配套设备的日常运维场景中，人孔是运维人员进入设备内部开展检修、清理、物料装填、内部构件更换作业的必备通行接口，本次设计的300规格快开式人孔，针对常压工况下频繁启闭的使用需求做了针对性的结构优化，区别于传统螺栓紧固式人孔需要逐个拆装紧固件的繁琐操作，该结构采用单压杆配合星形锁紧手轮的快开方案，能够在无额外工具的前提下快速完成盖板的启闭操作，大幅降低运维作业的准备时间。

　　从实际安装边界来看，该人孔适配罐体上开直径300mm的圆形安装孔，法兰底座采用翻边式结构设计，与罐体壁面贴合后可采用焊接方式完成固定，底座法兰的密封面加工有浅槽结构，可嵌入适配厚度的橡胶密封垫，当盖板压紧时能够实现接触面的静密封，满足常压工况下的防尘、防漏、防外部杂物侵入的密封要求，整体安装后突出罐体壁面的高度控制在合理范围，不会对罐体周边的管线排布、操作通道造成额外的空间占用。

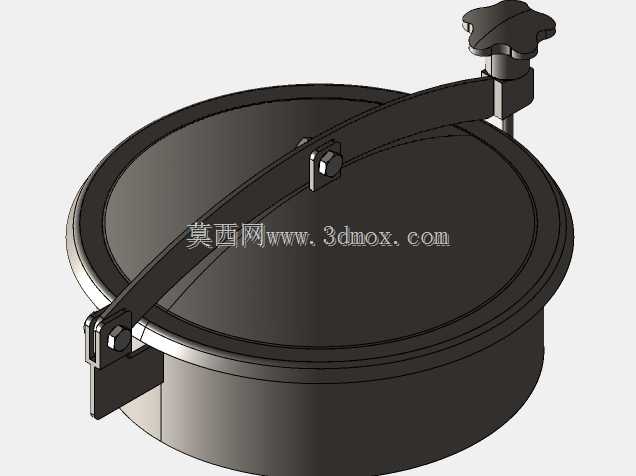

　　结构设计层面，压杆组件采用铰接式连接方案，压杆的一端通过销轴与底座上的固定支座铰接，另一端与带梯形螺纹的锁紧螺杆配合，星形手轮套接在螺杆顶端，旋转手轮时可通过螺纹传动带动压杆产生向下的压紧力，将盖板均匀压合在密封面上；压杆与盖板的接触位置设置有耐磨衬垫，避免长期启闭过程中压杆与盖板表面产生硬摩擦造成涂层磨损或者结构变形。盖板与底座之间同样设置有铰接连接结构，松开锁紧手轮后可将压杆向侧方翻转，随后即可将盖板沿铰接轴掀开，完全露出300mm直径的通行通道，满足单人侧身进入设备内部的通行尺寸要求，铰接位置设置有限位结构，盖板掀开后可自动保持在最大开启角度，不会因为外力晃动自行闭合，保障内部作业人员的操作安全。

　　从功能特性来看，该人孔的所有受力构件均做了等强度校核，压杆的截面尺寸、销轴的直径、锁紧螺杆的螺纹规格均匹配300mm通径下常压工况的受力需求，日常使用过程中即使存在轻微的罐内微正压或者负压，盖板也不会出现意外开启或者密封失效的问题；星形手轮的外形采用多瓣式防滑结构，即使操作人员佩戴劳保手套也能够稳定施力，不会出现打滑脱手的情况。密封垫的安装槽采用梯形截面设计，密封垫嵌入后不会因为盖板启闭或者长期使用出现移位、脱落的问题，更换密封垫时只需将旧垫从槽内抠出，嵌入新的同规格密封垫即可完成维护，无需对结构做额外拆解。

　　在实际选型适配过程中，该规格人孔多用于容积在10立方以下的小型立式储水罐、药剂储罐、环保处理箱体、小型粮油加工储料仓等设备，这类设备的内部运维频率相对较高，且内部作业空间有限，不需要过大尺寸的人孔通道，300mm的通径既能够满足人员通行的基本需求，又能够尽可能减小开孔对罐体壁面结构强度的削弱，安装时只需在罐体壁面完成开孔后将底座焊接固定，做好焊接位置的防腐处理即可投入使用，不需要额外做加强筋补强，能够有效控制设备的制造成本。

　　建模过程中对所有活动构件的运动间隙做了精准预留，铰接位置的销轴与孔的配合间隙控制在合理公差范围，既保证构件转动顺畅无卡滞，又不会因为间隙过大造成盖板压紧后出现偏斜、密封面贴合不均匀的问题；压杆的压紧行程做了冗余设计，即使密封垫出现一定量的压缩永久变形，依然可以通过旋转手轮补偿变形量，保证密封面的压紧力满足密封要求，延长密封件的更换周期。盖板的背面做了环形的凸起压边结构，压边的位置与密封槽的位置完全对正，压紧时压边能够将密封垫整个环面均匀压实，避免出现局部压紧力不足造成的渗漏问题。
