常压快开式圆形人孔400口径结构设计

　　在常压储罐、小型压力容器、酿造罐体、环保水处理箱体这类需要定期进入内部开展检修、清理、物料装填作业的设备上，人孔是必不可少的结构部件，本次设计的400口径快开式人孔，主要适配常压或微压工况下的立式、卧式罐体侧壁或顶部安装需求，能够在无额外大型拆装工具的前提下，快速完成盖板的开启与锁闭，大幅降低日常运维的操作成本。

　　从实际使用场景出发，400mm的通径尺寸刚好满足成年作业人员佩戴常规劳保装备侧身进出的需求，同时不会因为开孔过大对罐体整体结构强度造成过多削弱，是中小容积罐体上人孔选型的常用规格。整个结构的安装边界设计充分考虑了现场焊接装配的便利性，人孔底座采用翻边卷制结构，底部预留足够的焊接坡口余量，可直接与罐体壁板贴合焊接，底座与盖板配合的密封面做了精加工处理，平面度控制在合理公差范围内，避免安装后出现密封不严的渗漏问题。

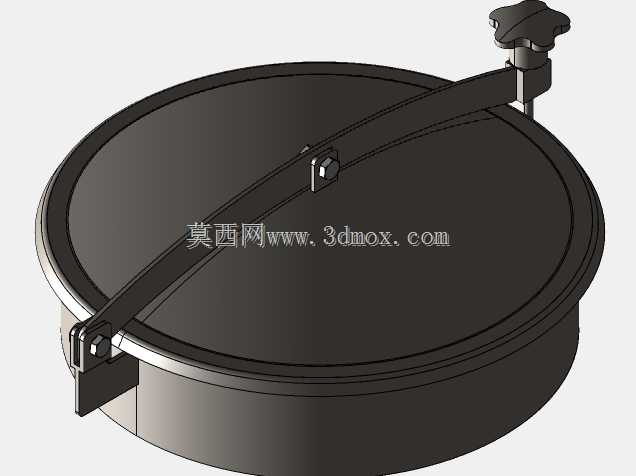

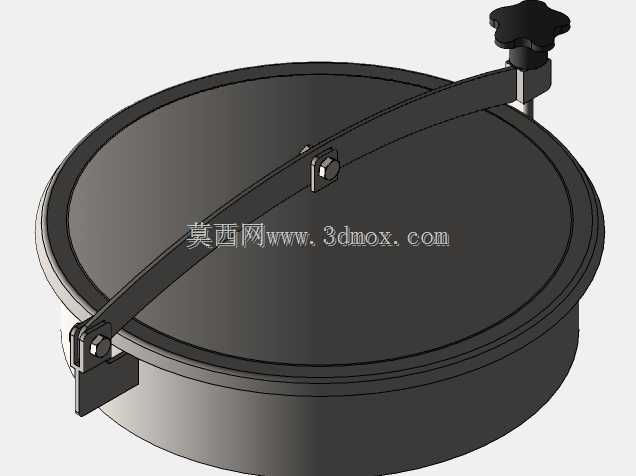

　　功能设计上，这套人孔采用单臂回转压合结构，搭配星形快拧手轮实现锁紧，不需要逐个拆装周圈螺栓，操作时仅需旋松顶部的星形手轮，解除压杆的锁紧力，即可将盖板沿着回转支臂旋转翻开，翻开后盖板通过支臂铰接结构悬挂在底座侧方，不需要额外放置盖板的空间，也能避免拆装过程中盖板磕碰变形或者密封垫脱落遗失。压杆的铰接点位置经过反复校核，当手轮旋紧时，压杆的施力方向垂直作用在盖板中心区域，能够让盖板周圈的密封垫受力均匀，不会出现局部压合过紧导致密封垫过早老化、局部压合力不足导致渗漏的问题。

　　密封结构的设计适配常规的食品级橡胶、硅橡胶或者耐油石棉密封垫，密封槽开设在盖板与底座配合的端面上，槽深与槽宽按照常用密封垫的压缩量设计，保证密封垫安装后不会在开关过程中移位，同时压缩率控制在合理区间，既保证密封效果，又不会因为过度压缩导致密封垫失去弹性。回转支臂的铰接部位采用间隙配合的销轴结构，销轴上预留润滑脂加注空间，长期使用也不会因为锈蚀出现盖板卡滞、无法顺利开合的问题，支臂的长度经过匹配设计，盖板翻开后能够完全让开400mm的通径空间，不会对人员进出或者物料转运造成遮挡。

　　从结构强度角度考虑，盖板采用整体冲压成型的碟形结构，相比平盖板结构，在同等板材厚度下能够承受更高的外部载荷或者内部微压，不会因为罐体内部出现轻微正压或者负压就出现盖板变形，盖板边缘做了卷边处理，既可以提升结构刚度，也能避免操作过程中锋利的板材边缘划伤作业人员。锁紧手轮采用星形防滑结构，表面做圆弧过渡处理，操作人员徒手即可施力旋紧，不需要借助扳手等工具，手轮与压杆的连接部位设置了防松垫片，避免频繁开关过程中手轮出现松动脱落的问题。

　　安装尺寸方面，整个底座的外径比通径大出足够的焊接边距，安装时只需要在罐体壁板上开出直径400mm的圆孔，将底座与开孔对中后沿周圈满焊即可，不需要额外制作安装法兰，降低罐体的加工成本。整个结构的外露高度控制在合理范围内，安装在罐体顶部时不会因为突出过高影响人员在罐顶的行走操作，安装在侧壁时也不会占用过多的周边操作空间，手轮的操作位置刚好在人员站立时的手部舒适操作高度，不需要踮脚或者弯腰即可完成锁紧和松开的操作。

　　在细节处理上，所有的铰接部位、压杆与盖板接触的位置都做了圆滑过渡，没有尖锐的棱角，所有焊接部位在建模时都预留了焊角尺寸，生产时可以按照标注的焊角要求完成焊接，避免出现焊接应力集中导致的结构开裂问题。整个结构没有复杂的异形曲面，所有零部件都可以采用常规的板材切割、冲压、车削加工完成，不需要特殊的加工工艺，加工成本低，后期维护更换配件也十分方便，密封垫属于通用易损件，出现老化后可以直接按照尺寸采购更换，不需要定制特殊规格的配件。

　　针对不同的使用工况，这套结构的建模过程中保留了参数化调整的空间，如果需要适配更高的压力工况，可以直接调整盖板的板材厚度、压杆的截面尺寸以及手轮的锁紧力参数，不需要重新搭建整体结构，能够快速衍生出不同压力等级、不同口径的同系列人孔产品，提升设计复用率。在实际选型应用中，这类快开人孔不适合高压工况使用，主要针对常压、工作压力不超过0.1MPa的罐体，在食品酿造、水处理、化工原料存储、环卫设备等领域都有广泛的应用，相比传统的螺栓紧固式人孔，日常操作的效率能够提升数倍，尤其适合需要频繁开启人孔开展作业的应用场景。
