复古轮式加农炮摆件三维结构设计

　　这款复古轮式加农炮的三维结构设计，最初的需求来自文创工艺摆件的开发场景，主要用于桌面装饰、复古主题陈列以及军事文创周边的打样参考，区别于真实军用火炮的功能设计，整体结构在还原经典加农炮外形特征的基础上，做了适配民用摆件场景的结构优化。从实际用途出发，该模型既可以作为3D打印、金属铸造工艺的加工参考，也能为文创产品的结构设计提供直观的三维参照，部分结构细节也可作为机械原理教学的演示样例，帮助理解早期火炮的轮式支撑、炮身俯仰调节的基础机械逻辑。

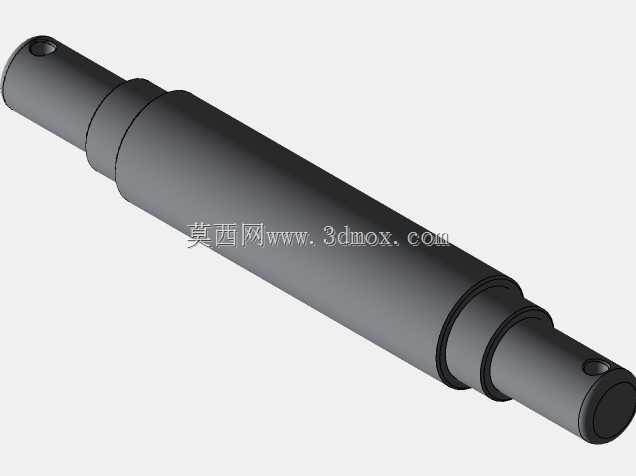

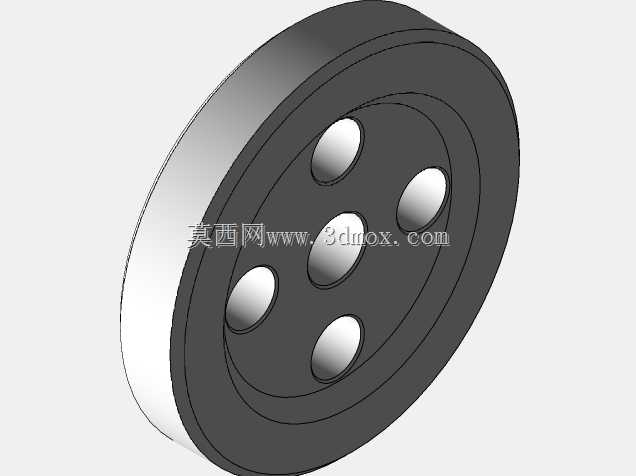

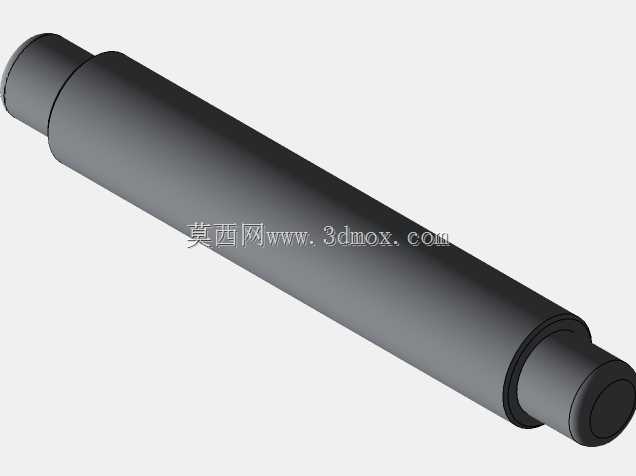

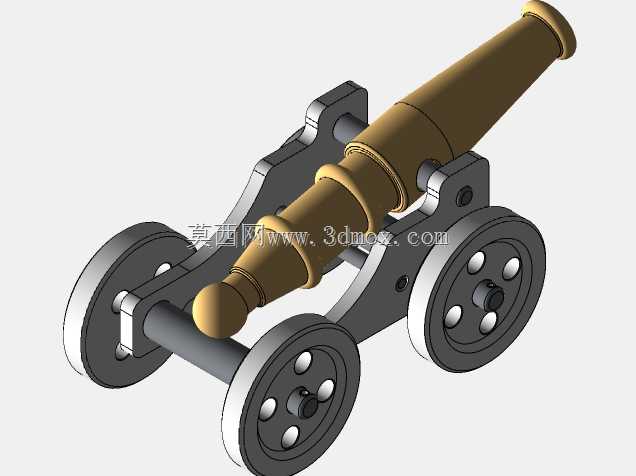

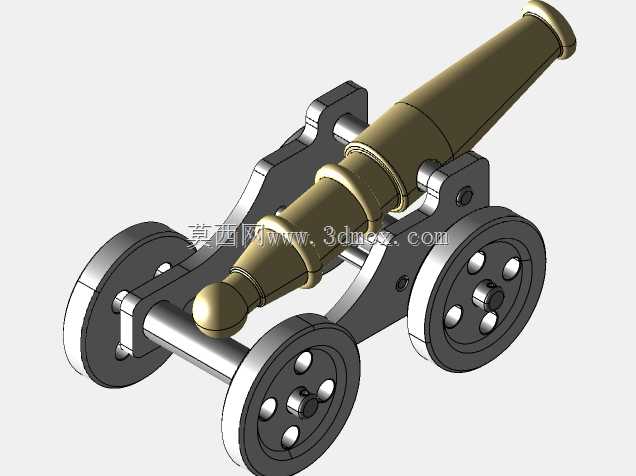

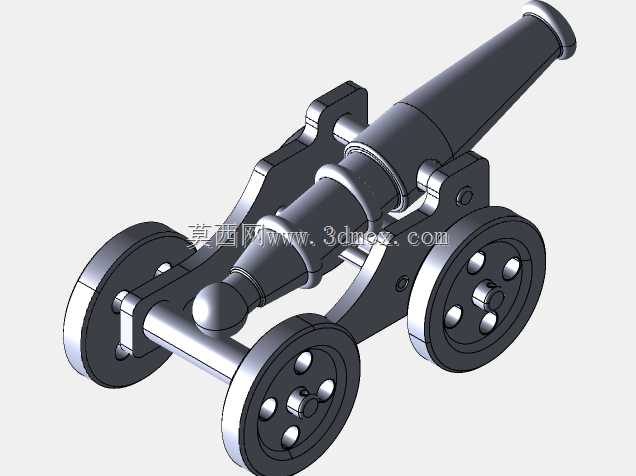

　　在产品功能特性上，模型还原了经典加农炮的核心结构组成：黄铜质感的炮管部分做了等比例的壁厚设计，炮口、炮尾的加强箍结构完全参照老式加农炮的锻造加强逻辑建模，炮管内壁做了光滑的通孔设计，若用于实体加工可实现小型礼炮的发射功能，当然作为摆件使用时也可做封堵处理。炮架部分采用深色木质纹理的结构设计，两侧的炮架侧板通过金属销轴与炮管连接，预留了小角度的俯仰转动间隙，还原真实火炮的射角调节结构逻辑，不需要额外添加复杂的调节机构，仅靠销轴的摩擦力即可实现炮身角度的临时固定，适配摆件的静态展示需求。轮式行走部分采用四个深棕色的木质轮缘结构，轮辐做了镂空减重设计，轮轴采用金属质感的光轴结构，两端通过轴肩与轮体固定，轮体可以绕轴自由转动，既还原了老式火炮的拖行移动特征，也让摆件在桌面摆放时可以小范围挪动，增加把玩的互动性。

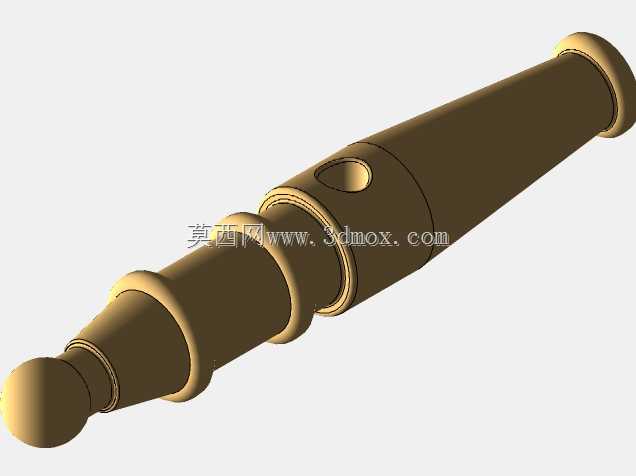

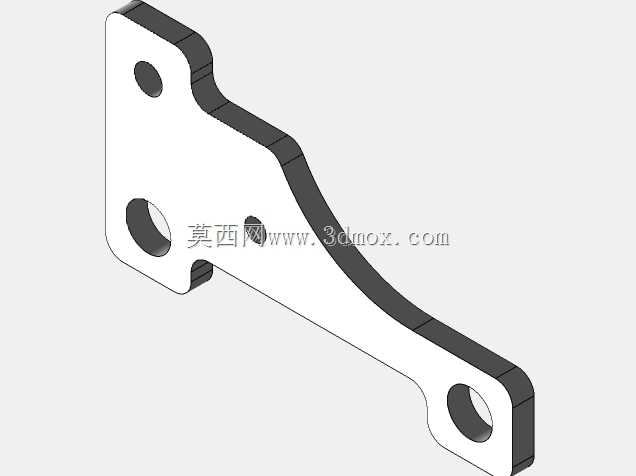

　　设计思路上，整体没有采用复杂的参数化曲面做过度的艺术化加工，所有结构都遵循老式加农炮的真实制造逻辑拆分零件：炮管部分拆分为炮管主体、前后加强箍、炮口帽几个独立零件，方便后续做分色加工或者不同材质的组装；炮架部分拆分为左右侧板、炮管支撑座、轮轴固定座几个模块，零件之间的连接全部采用圆柱销轴定位，没有设计复杂的卡扣或者螺纹结构，降低后续小批量加工的装配难度，不管是采用3D打印FDM工艺，还是采用金属压铸、木质雕刻的加工方式，都能快速拆分零件做工艺适配。外形尺寸上，整体模型的长度控制在220mm左右，宽度控制在110mm，高度控制在100mm，属于常规桌面摆件的尺寸区间，不会占用过多的陈列空间；安装边界方面，四个轮子的底面为统一的安装基准面，轮体突出炮架底部3mm，摆放时四个轮体同时接触支撑面，炮架底部与支撑面预留2mm的间隙，避免加工误差导致的摆放不稳问题，炮管的水平投影完全落在轮架的支撑轮廓范围内，重心位于前后轮轴的中间位置，静态摆放时不会出现前倾或者后翻的问题。

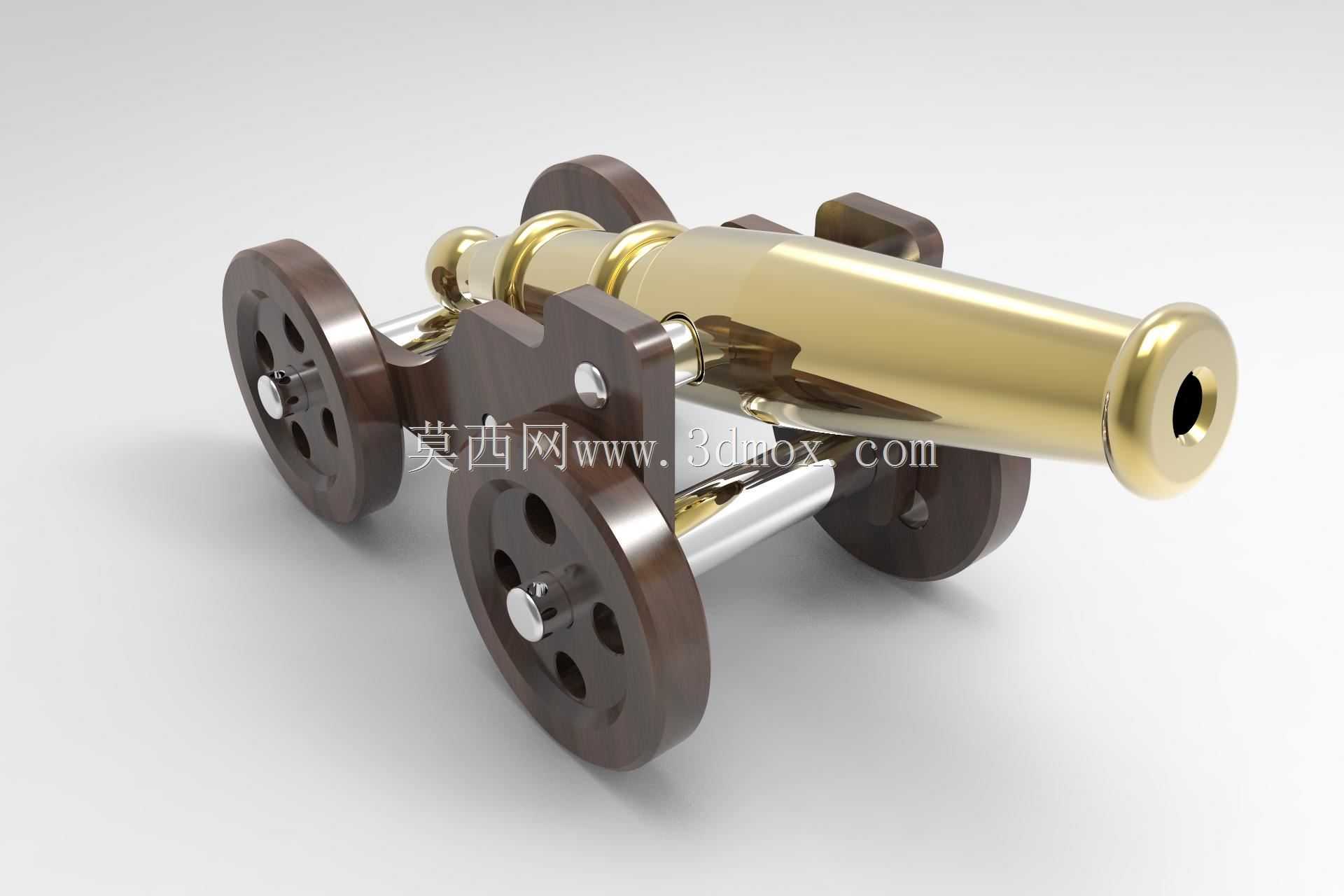

　　细节处理上，炮管表面做了轻微的圆角过渡，避免尖锐棱角带来的加工安全隐患，炮架侧板的边缘全部做了R2的倒圆角处理，还原木质构件打磨后的圆润手感，轮体的镂空孔边缘也做了倒角处理，没有生硬的直角结构。所有金属质感的零件表面都做了统一的粗糙度设置，炮管部分采用抛光金属的质感参数，轮轴、销轴部分采用拉丝金属的质感参数，木质部分采用哑光木纹的质感参数，渲染后的效果可以直接作为产品宣传的参考图使用。结构验证阶段，已经通过干涉检查确认所有活动部件在运动范围内没有硬干涉，炮管俯仰角度在-5度到15度的区间内转动时，不会与炮架侧板、轮体发生碰撞，轮体转动时也不会与炮架侧板产生摩擦，整体结构的装配间隙控制在0.2mm，既保证活动部件的转动顺畅，也不会出现间隙过大导致的松垮问题。
