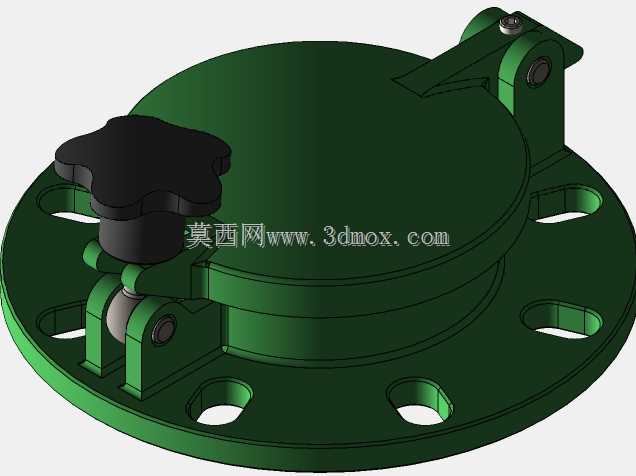

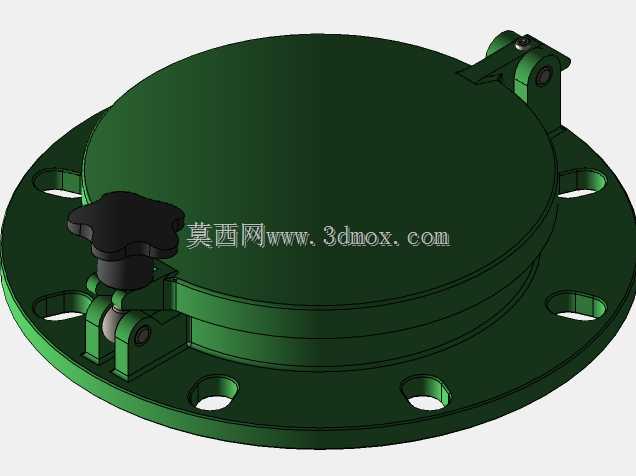

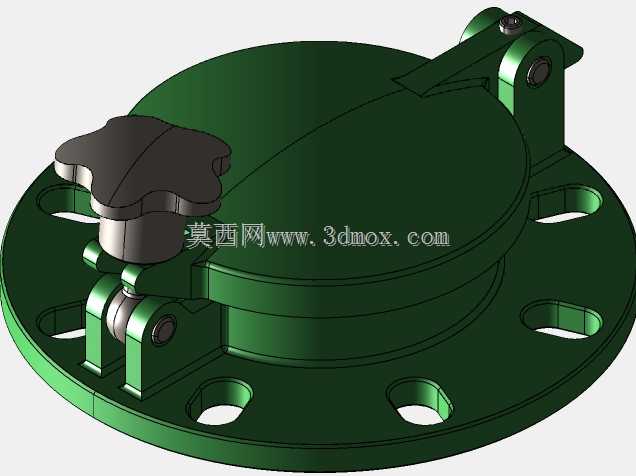

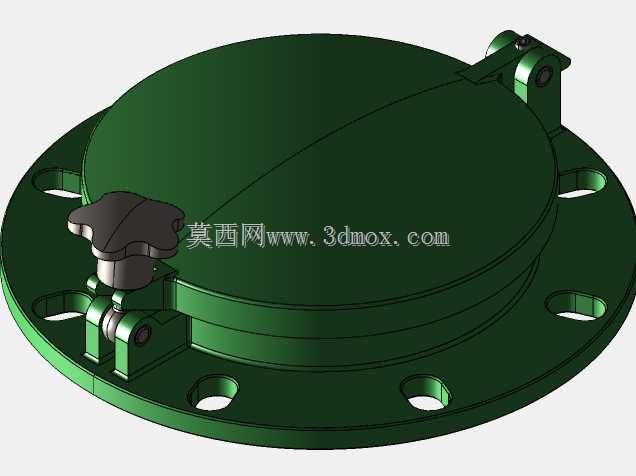

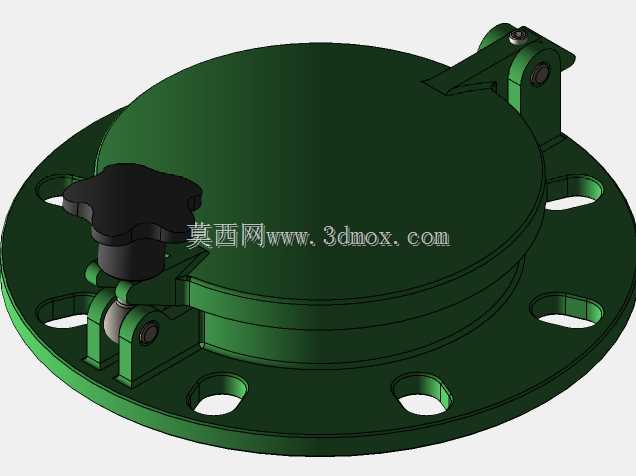

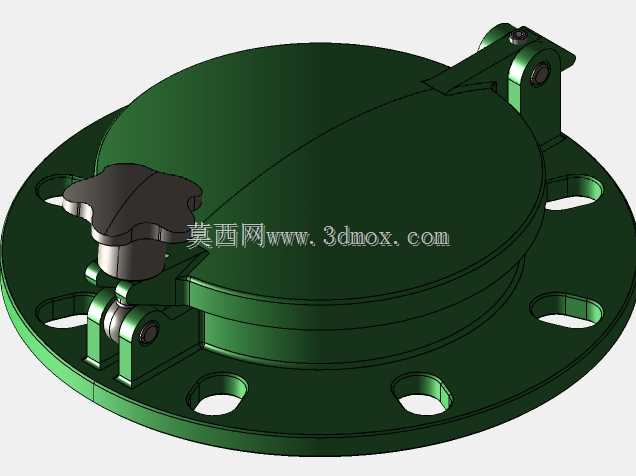

快开式密封仪表舱口结构设计

　　这类快开式仪表舱口，多应用在需要频繁开启检视内部仪表、接线端子或小型传感元件的工业设备舱体上，常见于户外控制柜、移动工程设备的仪表舱、常压储槽的仪表检视工位，以及需要定期对内置检测元件做校准、维护的密闭舱段。和常规螺栓紧固的舱盖不同，它不需要操作人员携带多件扳手类工具，仅通过单手操作星形手轮即可完成锁紧与解锁，配合侧边的铰接翻转结构，单人就能在十几秒内完成舱口的开启或闭合，大幅降低日常巡检维护的操作成本，尤其适合高空、狭窄空间这类不便于携带工具、操作空间受限的安装场景。

　　从功能特性上看，该结构的锁紧逻辑采用了偏心压合+周向定位的设计思路，星形手轮连接的锁紧件在旋紧过程中，会带动压块持续向舱口法兰面施加垂直方向的压紧力，配合舱盖与舱体结合面的密封槽（建模时预留了密封件安装位，可适配O型圈或平垫片密封），能够满足常压工况下的防尘、防溅水要求，适配多数户外工业环境的防护需求。铰接端采用了带衬套的销轴连接，既保证舱盖翻转时的转动顺畅度，也能避免长期开合导致的铰接位磨损松旷，铰接座与法兰底座为一体化设计，减少了额外的装配零件数量，降低装配累计误差。

　　设计过程中，首先要明确安装边界：底座采用圆形法兰结构，法兰面上均匀分布6个腰型安装孔，腰型孔的设计可以抵消舱体安装面的开孔位置误差，安装时不需要极高的开孔对位精度，适配现场改造类项目的安装需求；法兰的厚度根据舱体壁板的常规厚度做了适配，可直接焊接在舱体壁板上，也可通过螺栓穿过腰型孔与舱体预焊的安装板连接。舱盖的闭合高度做了严格控制，凸起部分不会超出安装面过多，避免在设备外侧形成易磕碰的突出结构，手轮的握持尺寸按照成年人手掌操作的人机工程尺寸设计，旋钮的边缘做了圆角过渡，冬季戴劳保手套操作时也不会出现打滑、硌手的问题。

　　结构细节上，锁紧端的压块做了防转设计，旋松手轮时压块不会随螺杆同步转动，解锁后压块可自动避让开舱口的压紧面，舱盖翻转时不会与锁紧座发生运动干涉；铰接端设置了翻转限位结构，舱盖开启到最大角度时会被限位块挡住，不会过度翻转碰撞到舱体外壁，也能避免铰接销轴承受额外的倾覆力矩。所有活动部件的配合间隙都按照常规机械加工的公差等级做了预留，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致锁紧后舱盖出现旷量。密封面的平面度要求在建模时做了标注提示，加工时需要保证结合面的平面度误差不超过0.1mm，避免压紧后出现局部密封不严的问题。

　　在实际选型应用时，需要注意该结构为常压工况设计，不适用于带压容器的人孔或舱口使用，安装时要保证舱体的开孔尺寸与法兰底座的内孔尺寸匹配，开孔边缘需要做去毛刺处理，避免划伤密封件；日常维护时只需要定期在铰接销轴、锁紧螺杆的位置涂抹少量润滑脂，即可保证长期操作的顺畅性，密封件根据使用环境的老化周期定期更换即可，不需要对整体结构做拆解维护。整个结构的零件全部采用常规机械加工工艺即可生产，没有复杂的曲面或特殊工艺要求，制造成本较低，适合批量配套应用在各类工业设备的仪表舱工位。
