发电厂配套立式圆形澄清处理罐体结构

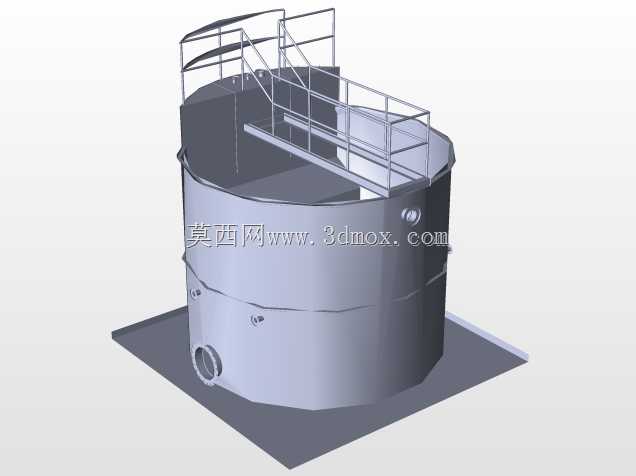

　　这套立式圆形澄清罐体，主要面向火力发电厂水处理工段的原水预处理环节设计，也可适配市政供水、工业循环水净化场景下的悬浮物沉降工序，核心作用是通过重力沉降、接触絮凝的协同作用，去除原水中携带的泥沙、胶体杂质、悬浮颗粒物，为后续反渗透、离子交换等精处理工序提供符合进水浊度要求的水源，避免高杂质含量的原水堵塞后续处理单元的滤料、膜元件，延长整套水处理系统的耗材更换周期。从结构设计逻辑来看，整体采用立式圆柱罐体搭配方形安装底座的构型，圆柱罐体的径高比经过沉降流速核算，控制在合理区间内，保证罐内水流上升流速维持在杂质沉降的临界流速以下，避免短流、偏流现象导致絮体被出水携带；罐体底部设置大口径侧向接管，用于沉降后污泥的定期排放，

　　接管位置贴近罐底沉降区的最低处，配合罐底的微坡设计，能减少污泥在罐底的淤积残留，降低人工清罐的频次。罐体顶部设置环绕式操作平台与双侧斜梯，平台护栏采用双横杆加踢脚板的钢制焊接结构，完全满足工业操作平台的安全防护要求，平台宽度预留了单人操作、巡检通行的足够空间，可容纳运维人员完成加药管路检查、沉降层观测、出水堰清理等日常操作，斜梯的踏步采用防滑花纹钢板制作，倾斜角度控制在45度以内，兼顾上下通行的便利性与空间占用的平衡。设计过程中，罐体壁板采用分段卷制焊接的工艺思路，壁板厚度沿罐体高度方向根据静水压力分布做梯度设置，下部壁板厚度大于上部，在保证结构承压强度满足满水运行要求的前提下，尽可能减少上部壁板的材料冗余，降低整体设备自重；

　　罐顶的出水堰采用环形薄壁堰结构，堰口水平度通过安装调节螺栓预留调整余量，保证全周出水均匀，避免局部流速过高携带絮体。安装边界方面，方形安装底座的尺寸大于罐体外径，底座上预留了与土建基础预埋螺栓匹配的安装孔位，安装时需要保证罐体整体垂直度偏差不超过千分之一，避免罐内水流偏流影响沉降效果；设备整体的安装空间需要在罐体周边预留不小于1.2米的巡检通道，斜梯侧预留1.8米的上下通行空间，顶部平台上方预留不小于2米的净空高度，满足运维人员的操作空间要求。罐体侧壁预留了多个仪表、加药管路的接口，可根据实际项目需求加装浊度仪、液位计、絮凝剂投加管路，接口位置分别对应混合区、沉降区、出水区的不同高度，方便运维人员实时掌握罐内各区域的运行参数；

　　内部的絮凝反应区采用折板结构设计，延长原水与絮凝剂的混合反应路径，保证絮体能够充分长大，提升沉降分离的效率，折板的间距经过流态模拟优化，避免出现水流死区导致积泥。不同于常规方形澄清池的土建施工模式，这套钢制澄清罐体可在工厂完成整体预制焊接，现场仅需完成基础找平、管道对接即可投入使用，大幅缩短现场施工周期，同时钢制壁板的密封性更好，不存在土建池体易出现的渗漏、裂缝问题，适合在场地受限、施工周期紧张的发电厂改扩建项目中使用。在细节设计上，罐体侧壁设置了多个人孔，分别位于沉降区、污泥区的对应高度，方便后期进入罐内进行检修、滤料更换、淤积清理作业，人孔采用快开式压紧结构，密封面采用耐水橡胶垫片，保证运行过程中无渗漏；操作平台的所有焊接部位均做了圆角打磨处理，避免尖锐棱角划伤巡检人员，平台表面做防滑镀锌处理，提升潮湿环境下的操作安全性。
