弹球游戏机用立式金属靶座结构设计

　　该结构件为弹球游艺设备配套的立式击打靶组件，核心应用场景为机械式弹球台的得分触发工位，安装于台板上方的预设工位，作为弹球运动路径上的触发靶点，当弹球高速撞击靶面时，可通过靶面的位移触发后端的微动检测元件，实现得分信号的采集反馈，是机械式弹球设备中实现交互反馈的核心执行部件之一。

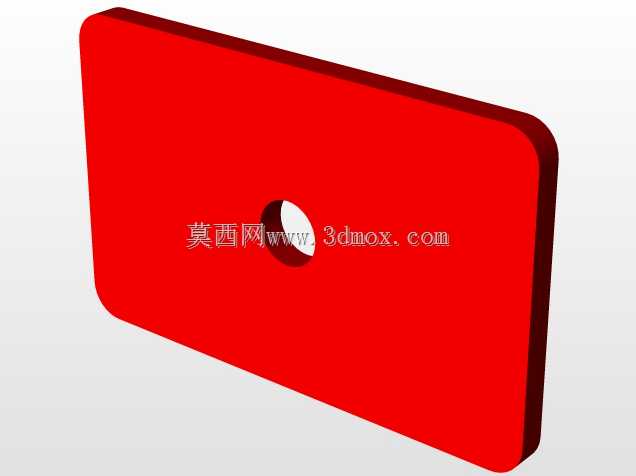

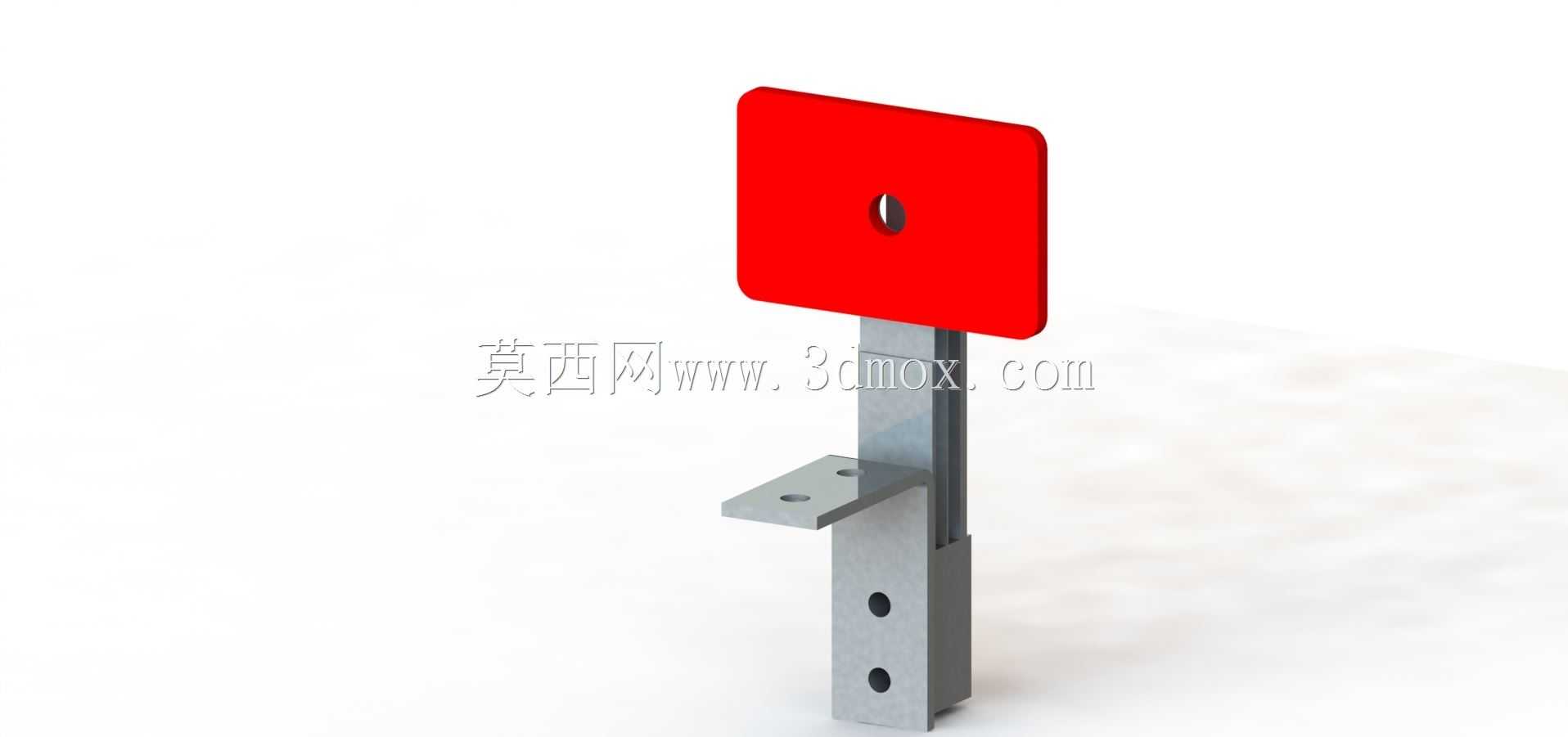

　　从结构组成来看，该组件分为上部靶面、中部支撑立柱、下部安装座三个功能段。上部靶面采用矩形圆角平板结构，红色醒目配色便于玩家在复杂的台板布局中快速识别靶点位置，靶面中心开设的椭圆孔为触发杆避让孔，当靶面受弹球撞击产生向后的微量位移时，中心孔可避免与后方的触发杆件产生运动干涉，同时靶面边缘做圆角钝化处理，避免弹球高速撞击时出现卡球、刮损弹球表面的问题，靶面与支撑立柱采用嵌入式插接固定，无需额外紧固件即可完成装配，后期维护更换靶面时仅需向上拔出旧靶面插入新件即可，大幅降低游艺场所的设备维护工时。

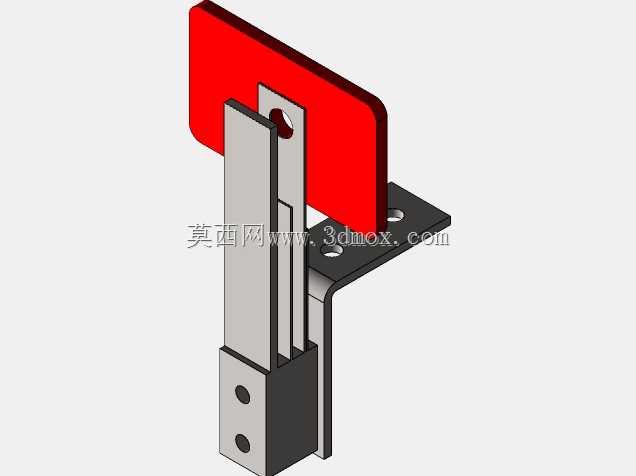

　　中部支撑采用双件叠层的金属条结构，外层为带安装孔的固定支撑条，内层为可沿竖直方向微调的滑动条，通过侧边的紧定螺钉可实现靶面高度的无级调整，适配不同弹球台的台板高度差与触发机构的安装位置要求，滑动行程预留15mm的调整余量，可覆盖绝大多数老式巴利弹球台的靶点安装尺寸需求。支撑条的截面尺寸经过反复校核，既保证足够的结构刚度，避免弹球连续高速撞击后出现支撑变形、靶面歪斜的问题，又控制整体重量，降低撞击时的惯性冲击，延长后端触发微动开关的使用寿命。

　　下部安装座为槽型折弯结构，直接卡接在弹球台的台板安装位上，座体上开设两个直径6mm的固定孔，可通过螺栓与台板下方的安装横梁实现刚性连接，安装座侧面额外开设两个等距排布的定位孔，可适配不同厚度的台板安装需求，当台板厚度为12mm时采用上方定位孔配合紧定螺钉固定，当台板厚度为18mm时采用下方定位孔固定，无需额外加工定制转接件即可完成跨型号适配。安装座的槽型结构内部预留了触发杆件与微动开关的安装空间，所有走线可沿支撑立柱的侧边缝隙排布，避免弹球运动过程中刮擦导线造成线路破损故障。

　　设计过程中重点考量了弹球撞击的动态载荷特性，靶面与支撑立柱的连接位置做了局部加厚处理，避免长期受冲击后出现连接位断裂的问题，所有金属件表面均做镀锌钝化处理，适配游艺场所多尘、偶尔有液体泼溅的使用环境，避免长期使用后出现锈蚀卡滞的问题。靶面的触发行程控制在8mm，既保证足够的位移量触发行程为5mm的标准微动开关，又避免行程过大导致弹球反弹角度异常，影响台板上的弹球运动轨迹设计。安装座的底部与台板接触的位置做了微小的翻边处理，增大与台板的接触面积，降低螺栓紧固时对台板的局部压强，避免木质台板长期受压出现凹陷变形，导致靶位偏移。

　　在实际装配调试环节，该组件无需复杂的专用工装，仅需普通十字螺丝刀与内六角扳手即可完成全流程安装，调整靶面高度时松开侧边紧定螺钉，滑动内支撑条到对应高度后锁紧紧定即可，调试单工位的耗时不超过两分钟，相比传统一体式焊接靶座，调试效率提升60%以上。针对弹球高速反弹的场景，靶面的安装角度设置为与竖直面呈3度的微小后倾角，可让撞击后的弹球按照预设轨迹反弹到下游的工位，避免出现正碰后弹球原路返回、卡入发球通道的故障。
