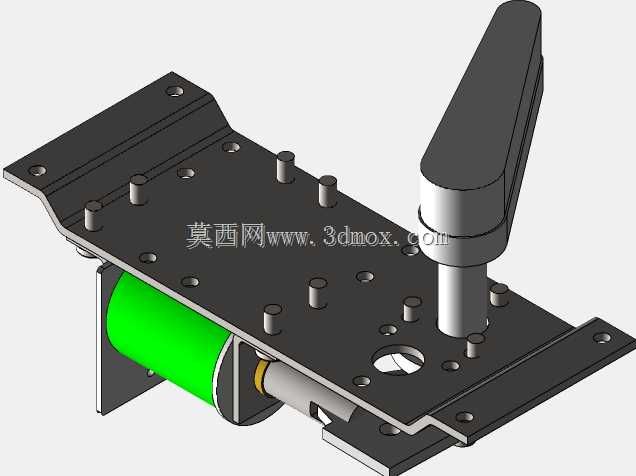

弹珠机用右脚蹼驱动执行组件结构

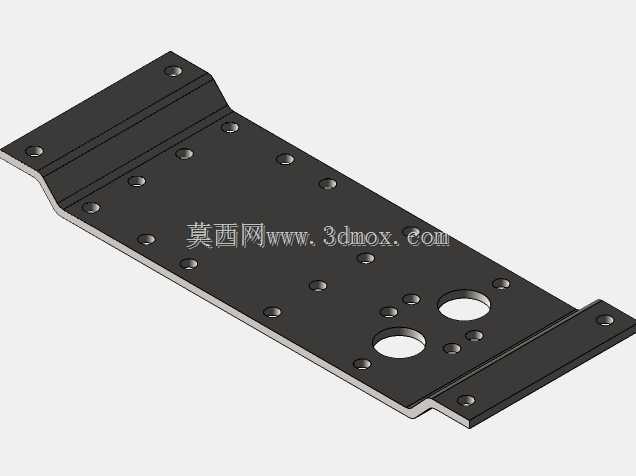

　　该组件是弹球类游艺设备上的核心击球执行部件，安装在游戏台板下方对应右侧击球位的位置，日常运行中承接玩家的操作输入，完成弹珠的击打、导向动作，是保障弹珠游戏操作手感与运行稳定性的关键结构。从实际装配场景来看，该部件的安装基板采用带折边的平板结构，基板上预留了多组不同规格的安装孔位，既包含用于将整个组件固定在设备台架上的大直径通孔，也分布了多组小直径定位柱，用于安装配套的电控元件、限位结构以及传动导向件，安装时可直接通过螺栓与设备内部的安装架锁紧，不需要额外加工转接板，适配现有多数弹珠设备的内部安装空间，基板的折边结构可提升整体刚性，避免高频击球动作带来的结构形变，保证长期运行后的位置精度。

　　组件的动力输入部分采用直连式的电磁驱动结构，绿色的电磁线圈卧式安装在基板下方的折边支架上，线圈的动铁芯通过销轴与上方的摆杆组件连接，当玩家触发操作信号时，线圈得电带动动铁芯做直线伸缩动作，进而驱动摆杆绕固定转轴做定角度摆动，摆杆上端的操作拨块伸出台板表面，完成弹珠的击打动作，这种直驱式的结构省去了中间的多级传动连杆，减少了传动间隙带来的动作滞后，响应速度可以满足弹珠游戏的即时操作需求，同时也降低了传动环节的磨损，延长部件的维护周期。

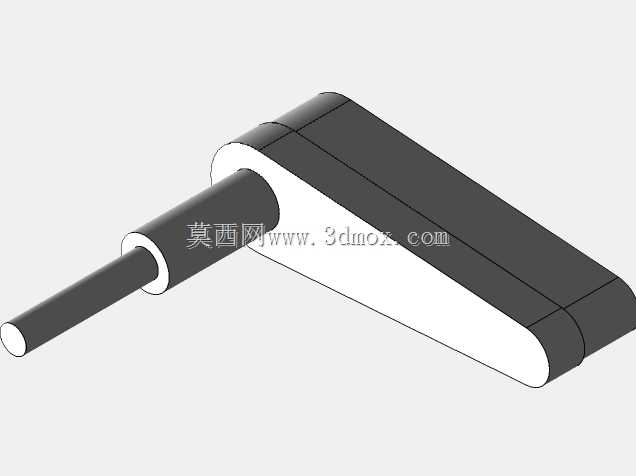

　　摆杆部分的设计充分考虑了操作手感与耐用性，摆杆的主体转轴采用耐磨的金属衬套与基板连接，摆动过程中径向窜动量控制在极小范围内，避免击球时出现摆杆晃动导致的击球方向偏移，摆杆上端的操作头采用圆弧过渡的长条形结构，击打弹珠时接触面积适中，既可以保证足够的击打力度传递，也不会因为接触面积过小导致弹珠被卡滞，摆杆的摆动角度通过基板上的限位柱进行硬限位，不需要额外设置行程开关来限制摆动位置，简化了电控逻辑，同时限位柱上套有缓冲胶圈，摆杆复位撞击时可以吸收大部分冲击，降低运行时的碰撞噪音，也避免长期硬碰撞导致的部件变形。

　　从安装边界来看，整个组件的高度方向从基板底部到摆杆最高点的尺寸适配常规弹珠设备台板下方的预留空间，安装时摆杆上端伸出台板的高度可以通过转轴处的调节垫片进行微调，适配不同厚度的台板安装需求，横向安装孔位的间距符合行业内通用的安装尺寸标准，可以直接替换同类型的老旧损坏部件，不需要对原有设备的安装架进行改造。电路连接部分，电磁线圈的接线端预留了标准的插片端子，现场装配时直接插接设备的控制线路即可完成接线，不需要额外焊接，降低现场装配的工作量。

　　在结构设计的细节上，基板上的所有安装孔位都做了倒角处理，避免安装时螺栓刮伤手部或者割破连接线材，所有活动连接的销轴端部都做了滚花销处理，装配后不会因为长期振动出现销轴脱出的问题，电磁线圈的外侧设置有防护挡板，避免设备内部的弹珠、杂物掉落到线圈的动铁芯间隙中，导致动作卡滞，摆杆的复位采用内置的扭簧结构，扭簧的一端卡在基板的定位孔中，另一端卡在摆杆的卡槽内，线圈失电后扭簧可以快速带动摆杆复位到初始位置，等待下一次击球动作，扭簧的弹力经过匹配调试，既可以保证复位的速度足够快，也不会因为弹力过大导致复位时的撞击力度太强，影响设备的整体稳定性。

　　实际使用过程中，该组件可以承受每分钟数十次的高频击打动作，所有易磨损部位都采用了耐磨材质制作，长期运行后只需要定期清理转轴处的灰尘、加注少量润滑脂即可，不需要频繁更换零件，适配商用游艺场所长时间连续运行的使用需求。
