弹珠机左鳍状击球摆动执行结构

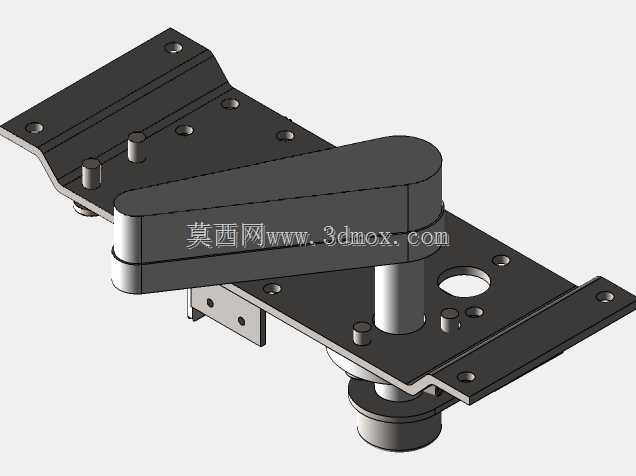

　　该结构为弹珠游乐设备核心的击球执行组件，主要应用于台式弹珠机的台面击球工位，承担玩家操作触发后击打弹珠、改变弹珠运行轨迹的核心功能，是弹珠机实现人机交互、玩法落地的关键机械部件。从实际工况来看，该部件安装于弹珠机台面下层的安装基板上，上方摆臂部分穿过台面孔位露出操作端，玩家通过侧方按键触发联动机构后，该摆臂会绕固定转轴做定角度快速摆动，将接触到的弹珠以设定角度击出，直接决定弹珠的击打力度、出射角度，直接影响游玩过程的操作手感与玩法反馈。

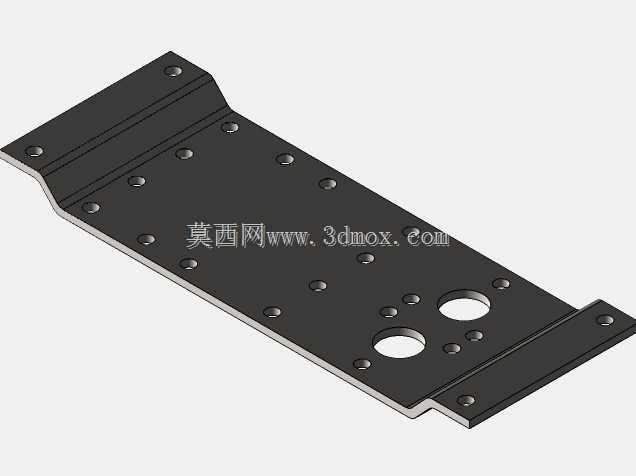

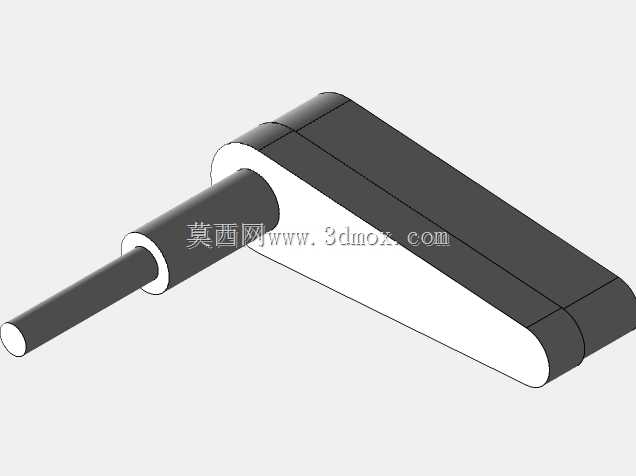

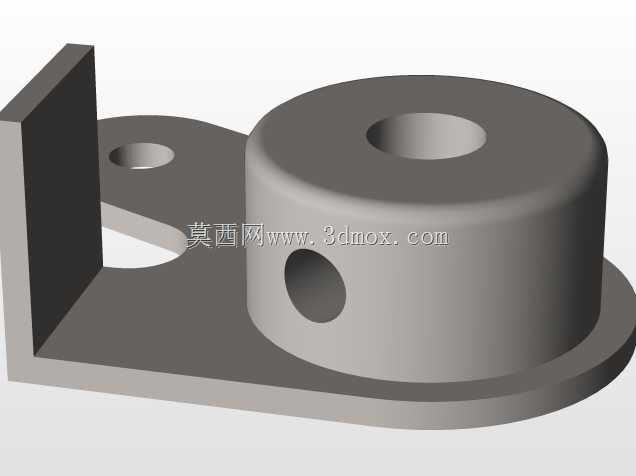

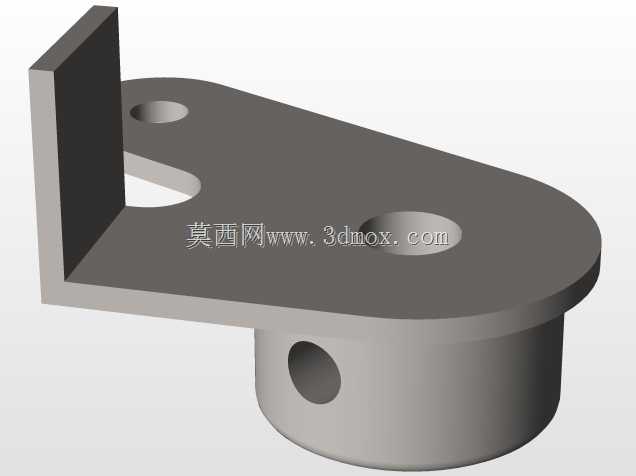

　　设计层面，该结构采用分体式装配思路，底部安装板为多折边冲压钣金结构，板件上预留多组不同规格的安装孔位，既包含用于将整个组件固定在设备机架上的沉头安装孔，也有用于定位转轴座、限位柱、复位弹性件的定位销孔与螺纹孔，所有孔位的位置度公差控制在0.1mm以内，保证装配后摆臂的转动间隙均匀，不会出现卡滞、摆动虚位过大的问题。摆臂主体采用变截面的弧形结构设计，击球端做了圆弧过渡处理，避免击打弹珠时出现应力集中刮花弹珠表面，同时弧形轮廓能够匹配弹珠的球面接触特性，保证击打时的接触点稳定，减少弹珠出射方向的随机偏差。转轴部分采用阶梯轴配合耐磨衬套的结构，衬套选用自润滑材质，无需额外加注润滑脂即可满足长期高频摆动的耐磨需求，适配游乐场所设备长时间连续运行的使用场景，降低日常维护的频次。

　　安装边界方面，整个组件的安装基准为底部的水平安装板面，安装时需要保证摆臂转轴的垂直度公差在0.05mm以内，否则会出现摆臂转动时与台面孔位刮擦的问题；摆臂的摆动行程通过安装板上的两个圆柱形限位柱进行硬限位，两个限位柱分别对应摆臂的静止位与最大击打发点位，限位柱头部套有橡胶缓冲垫，能够吸收摆臂快速摆动到限位位置时的冲击，既降低击打时的碰撞噪音，也能避免长期硬碰撞导致的钣金件变形、紧固件松动问题。复位结构集成在转轴下部，采用扭簧提供回摆力矩，扭簧的力矩参数经过匹配，既能够保证摆臂击打后快速复位到待击打位置，也不会因为力矩过大导致玩家触发按键时的操作手感过硬。

　　从功能特性来看，该结构的摆臂击打面做了表面硬化处理，硬度达到HRC45以上，能够承受长期与钢质弹珠的高频碰撞，不会出现击打面凹陷、磨损变形的问题；整个组件的所有外露金属件都做了发黑防锈处理，适配游乐场所可能存在的温湿度波动环境，避免长期使用后出现锈蚀影响转动灵活性。结构装配时，所有紧固件都加装了防松垫圈，应对摆臂高频摆动带来的振动工况，防止长期运行后紧固件松脱导致的结构失效。在实际设备适配中，该左鳍状结构与同规格的右鳍状结构对称布置在弹珠机台面下部的两侧，分别对应玩家的左右手操作按键，两者的结构参数保持一致，仅摆臂的朝向相反，能够实现左右两侧的击球手感统一，保证游玩体验的一致性。
