小型弹射式弹珠发射机构结构设计

　　这款小型弹射式弹珠发射机构，核心应用场景覆盖桌面趣味机械装置、教学演示教具、小型游艺设备的发射端执行单元，也可作为自动化分拣线中轻质球状工件的短距离推送触发结构使用，在需要低功率、可控行程弹射动作的小型设备场景中具备较高适配性。从实际功能层面看，该机构依靠内置弹性蓄能元件完成动力存储，通过侧边扳动式触发结构实现蓄能释放，可将适配直径的球状弹射物沿固定导向方向推出，弹射行程与初始弹力可通过调整弹性元件预压量实现小范围调节，触发动作的反馈阻尼适中，不会出现误触发或者触发卡滞的问题。

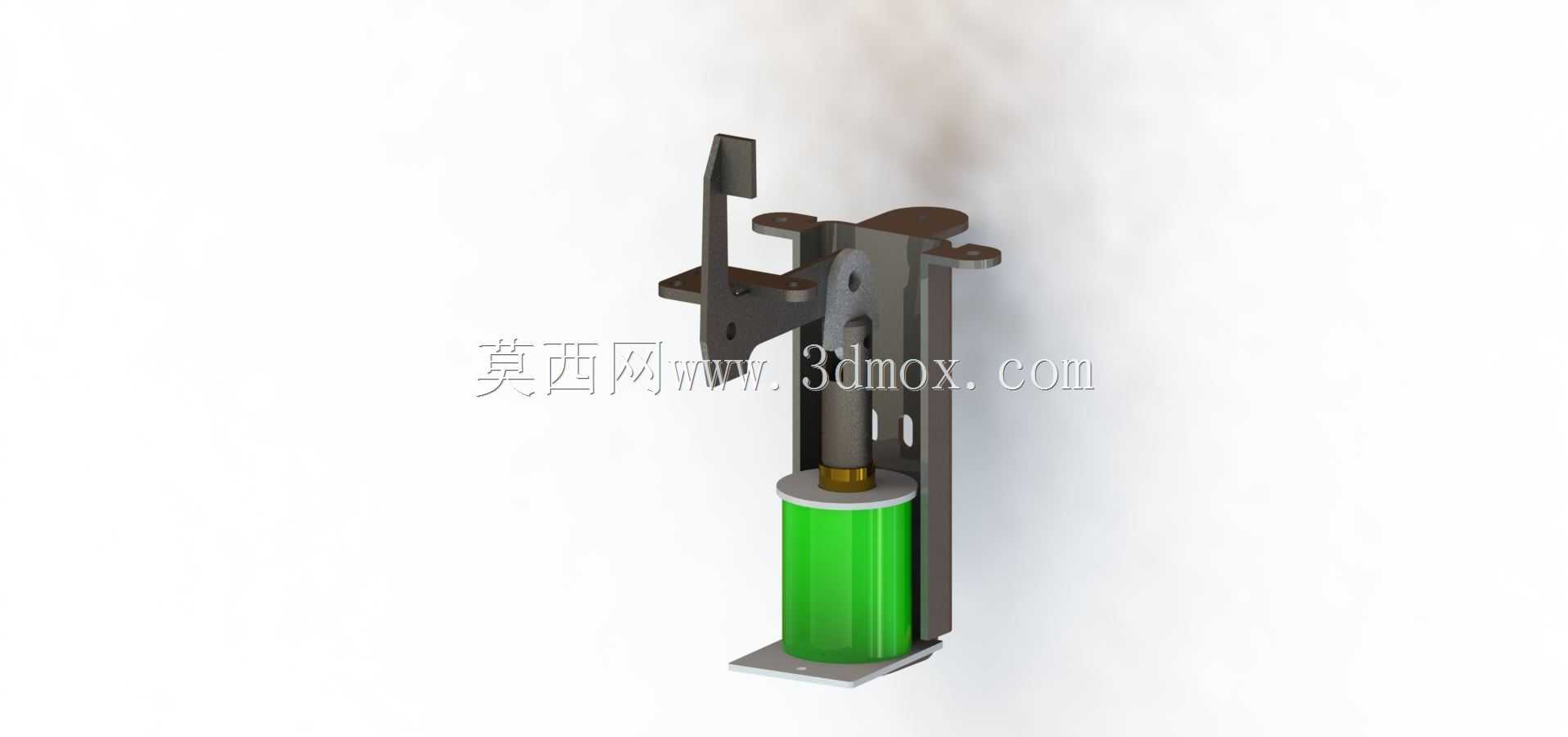

　　设计过程中优先考虑了机构的紧凑性与安装适配性，整体采用立式布局，主体支撑结构为冲压成型的金属支架，支架上预留了多组安装孔位，可直接通过螺栓固定在厚度适配的安装基板上，不需要额外设计转接固定件。支架上部集成了扳机式触发锁止结构，锁止卡扣与弹射推杆的卡槽配合间隙控制在0.1mm以内，既保证锁止状态下不会出现滑脱泄力，也能在触发时顺畅脱开，不会出现卡扣剐蹭导致的弹力损耗。弹射推杆的导向段与支架上的导向槽采用间隙配合，推杆表面做了光滑处理，往复运动过程中无径向晃动，保证弹射方向的一致性。

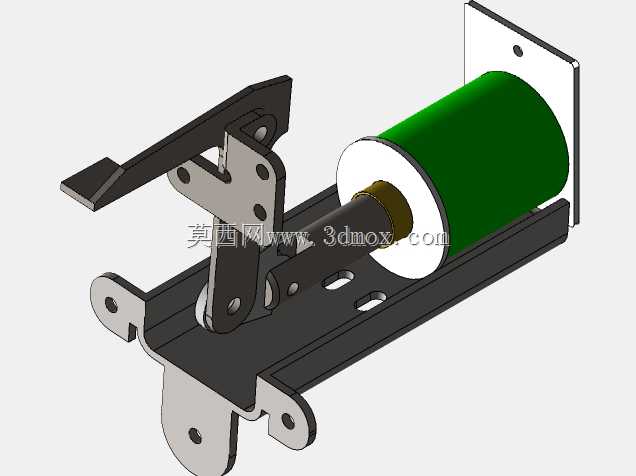

　　蓄能部分采用柱形螺旋弹簧作为动力源，弹簧下端设置了金属承托底座，底座与支架底部的定位槽卡接固定，避免弹簧压缩过程中出现偏移歪扭。弹射推杆的下端直接与弹簧上端接触，推杆中部设置了限位凸台，在弹簧复位到自由长度时，凸台会与支架上的限位挡边接触，避免推杆脱出导向结构。触发扳机通过转轴固定在支架侧方，扳机与锁止卡扣之间采用联动拨杆设计，扣动扳机时拨杆带动锁止卡扣抬起，释放弹射推杆完成击发动作，整个联动结构的传动比经过反复调整，触发所需的按压力控制在适合手动操作的区间，长时间操作也不会产生明显的疲劳感。

　　外形尺寸方面，该机构整体高度控制在120mm以内，横向最大宽度不超过40mm，纵向安装深度约30mm，属于非常紧凑的小型执行机构，安装边界要求低，可嵌入到各类小型设备的内部空间中，不会占用过多安装位置。支架上的安装孔位采用标准孔距设计，可兼容常见的铝型材安装槽规格，也可直接固定在亚克力、木板等非金属基板上，适配不同的设备搭建需求。弹射端的导向管口内径与常用的16mm直径弹珠适配，管口做了倒角处理，装填弹珠时不会出现卡滞，弹珠进入导向管后与管壁的间隙均匀，击发时不会出现弹珠蹭管导致的弹道偏移问题。

　　从结构可靠性角度看，整个机构的运动部件数量少，没有复杂的齿轮或者连杆传动结构，日常使用过程中仅需要在转轴与导向接触面定期添加少量润滑脂即可维持顺畅动作，故障率极低。所有金属构件的边缘都做了倒角去毛刺处理，组装和使用过程中不会划伤操作人员，适合作为教学场景下的机械结构演示案例，可直观展示弹性蓄能、锁止触发、直线导向等基础机械结构的工作原理。在游艺设备应用场景中，该机构可通过调整弹簧规格来改变弹射力度，适配不同的弹射距离要求，支架上预留的调节槽位可方便更换不同刚度的弹簧，不需要对整体结构做修改即可完成参数调整。

　　结构建模过程中，所有配合面的公差都按照普通五金冲压件的加工精度设置，不需要高精度机加工即可完成生产制作，零部件的加工工艺性好，支架部分可采用普通冷轧钢板冲压成型，扳机、锁止卡扣等小零件可采用钣金折弯或者粉末冶金工艺制作，弹簧采用标准件即可，整体制造成本低，适合批量生产应用。机构的组装流程简单，不需要专用工装，按照装配顺序依次将弹簧、推杆、锁止结构、扳机装入支架后，通过销轴固定即可完成组装，组装工时短，适合规模化生产装配。
