弹球类球形缓冲保险触发结构设计

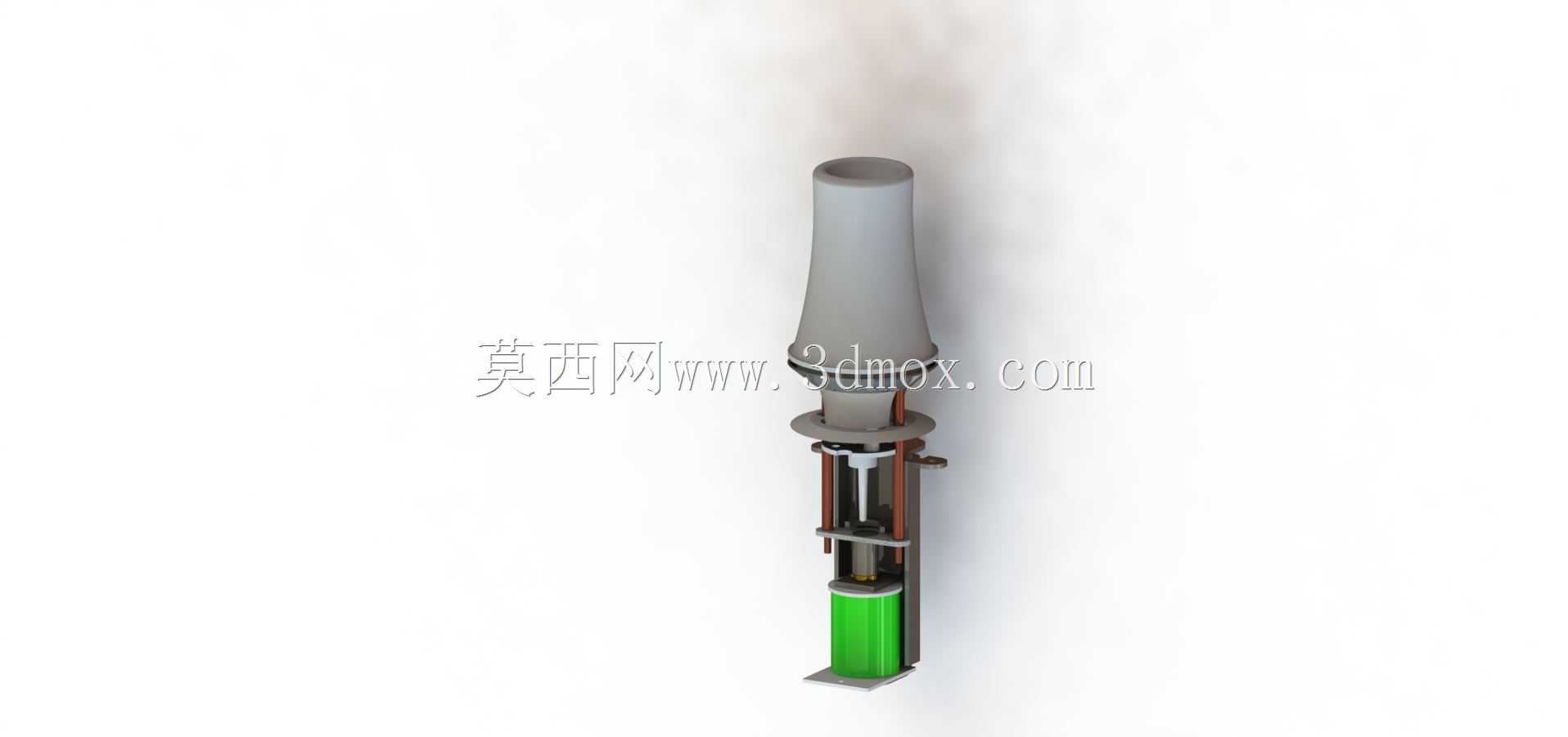

　　该结构属于小型弹球类游艺设备的核心触发保险部件，主要应用在桌面弹球、立式弹球机的球道末端与得分触发节点位置，承担碰撞缓冲、触发信号反馈、球路导向的复合功能，区别于传统刚性碰撞块，这类带缓冲行程的保险结构能大幅降低硬质弹球高速碰撞带来的结构疲劳损伤，同时避免弹球因刚性反弹出现无规则飞跳的问题。从实际装配场景来看，该部件的安装边界适配常规16mm直径的弹球运行轨道，整体柱形外壳最大外径为22mm，轴向总长度控制在78mm，安装时仅需在轨道对应位置预留直径24mm的安装通孔，通过外壳上部的锥形导向段卡接在轨道面板上，下部的组件仓嵌入轨道下方的设备内腔，不需要额外设计复杂的安装支架，适配现有多数弹球设备的改装与全新装配需求。

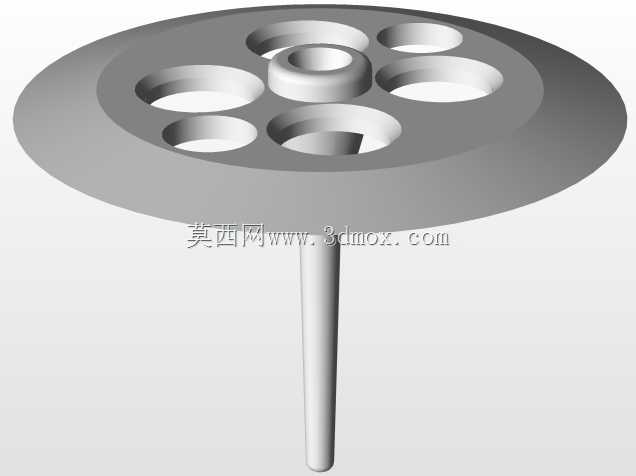

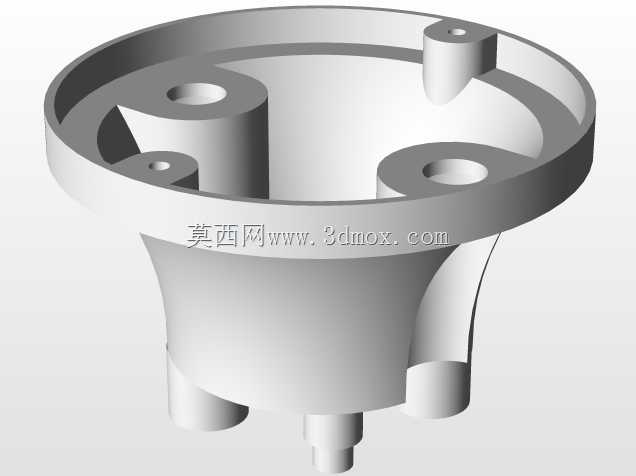

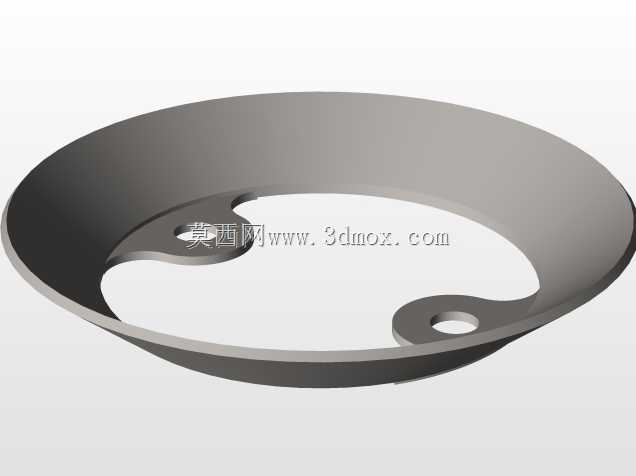

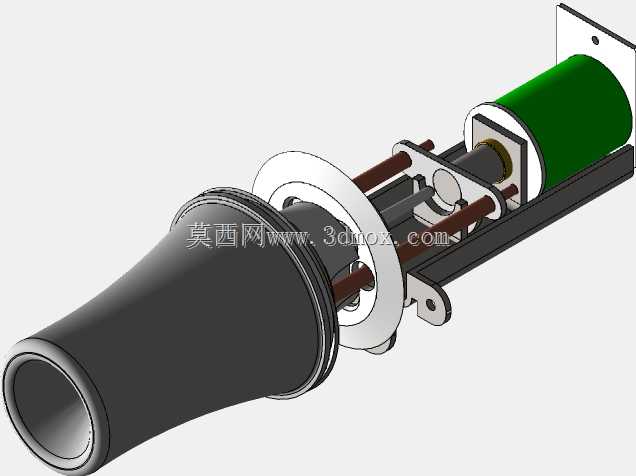

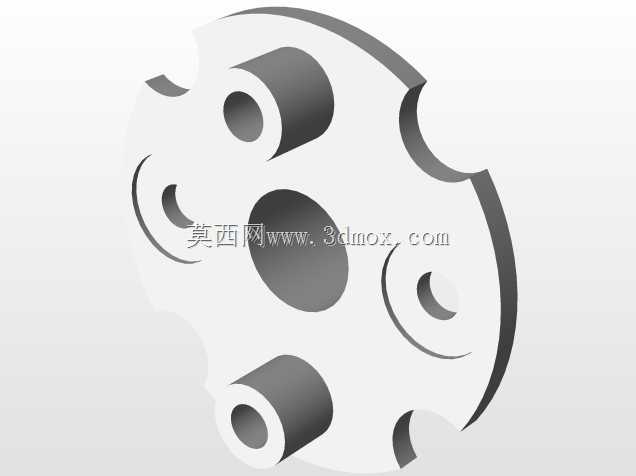

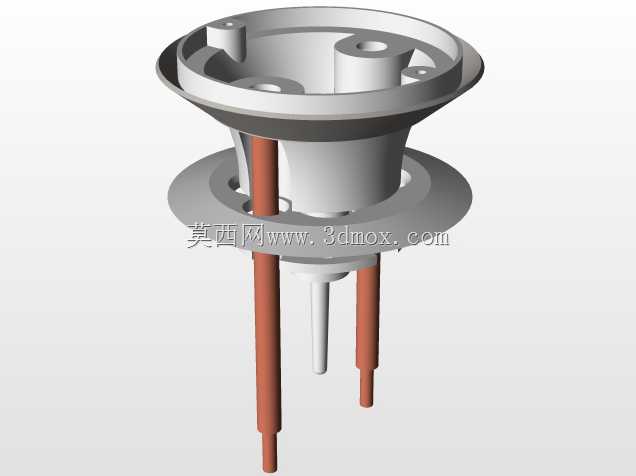

　　结构设计上采用了分层模块化的思路，上部的灰色锥形导向套采用低摩擦的POM材质加工，内孔做了1.5度的拔模斜度，既可以引导高速运动的弹球精准对准中心触发位置，也能在碰撞过程中通过自身的微变形吸收第一波冲击能量；导向套下方设置了金属限位卡圈，卡圈上均匀分布三个导向凸台，和内部的滑动顶杆配合，限制顶杆的周向转动，保证触发过程中顶杆始终沿轴向运动，不会出现卡滞问题。滑动顶杆的中段套设了复位压簧，弹簧的预压行程设置为8mm，最大工作行程为12mm，当弹球碰撞顶杆上端的接触头时，顶杆沿轴向向下运动，压缩弹簧同时触发下部的信号触发组件，信号触发组件采用微动开关搭配绿色绝缘基座的设计，顶杆下行到设定行程时会压下微动开关的触柄，

　　输出得分或者通路切换的电信号，当弹球在反弹力作用下离开接触头后，复位弹簧推动顶杆回到初始位置，等待下一次碰撞触发。下部的绿色基座采用ABS注塑成型，基座上设置了两个对称的安装卡槽，可以直接卡接在设备内部的安装筋位上，不需要额外打螺丝固定，装配效率比传统螺丝固定结构提升40%以上，同时基座上预留了走线槽，微动开关的引线可以沿走线槽布置到设备的主控板位置，避免引线和运动部件干涉。在功能特性上，该结构的碰撞触发力设置在1.2N-1.8N区间，既可以保证直径16mm、质量35g的弹球以1.2m/s的运动速度碰撞时可靠触发，也能避免设备运输过程中晃动导致的误触发问题；结构的整体循环寿命设计在50万次以上，所有运动摩擦面都做了抛光处理，

　　复位弹簧采用不锈钢材质，避免长期使用出现锈蚀卡滞的问题，导向套和顶杆接触的位置预留了0.2mm的配合间隙，即使在温湿度变化较大的使用场景下，也不会因为材料热胀冷缩出现卡滞。从实际使用的场景延伸来看，该结构除了应用在弹球类游艺设备上，也可以经过简单的参数调整后，用在小型自动化生产线的物料到位检测、小型输送线的末端缓冲限位场景，只需要根据碰撞物体的质量和运动速度，调整复位弹簧的刚度和顶杆的接触头形状即可适配不同的使用需求。设计过程中重点考虑了装配的便捷性和维护成本，整个结构没有采用特殊的非标紧固件，所有零件都可以通过常规的机加工或者注塑工艺生产，后期维护时只需要拔出上部的导向套，就可以更换内部的弹簧或者顶杆，不需要将整个部件从设备上拆卸下来，大幅降低了后期的运维难度。结构的外形采用流线型的锥形设计，没有尖锐的棱角，既可以降低弹球碰撞时的噪音，也能避免安装维护过程中划伤操作人员，外露的外壳部分做了哑光磨砂处理，不会在灯光照射下产生反光干扰玩家的视线，适配游艺设备的使用场景需求。
