卷材输送波前送料设备结构设计

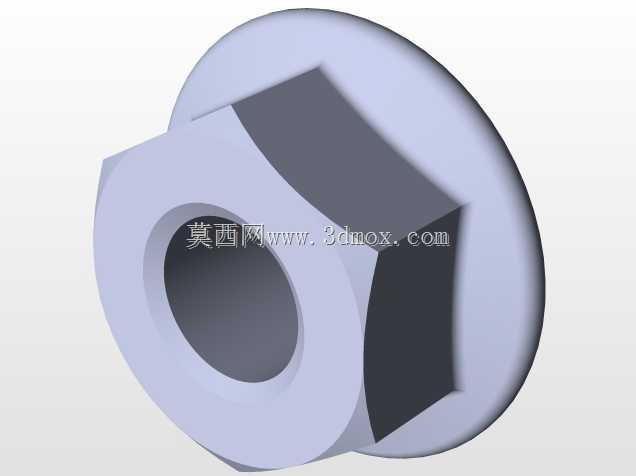

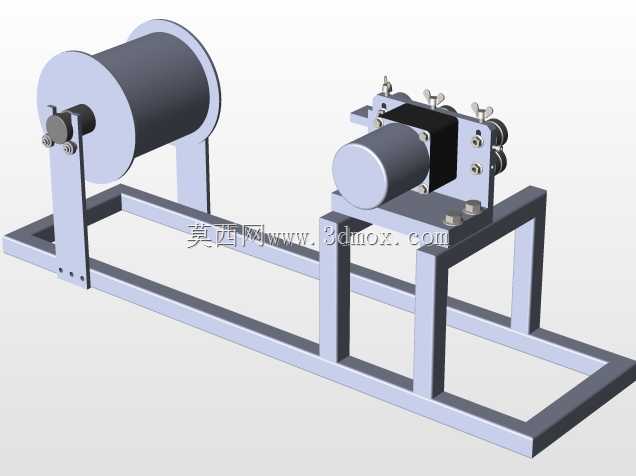

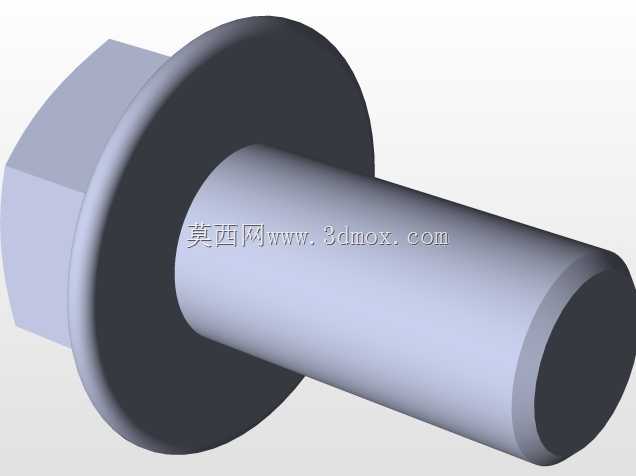

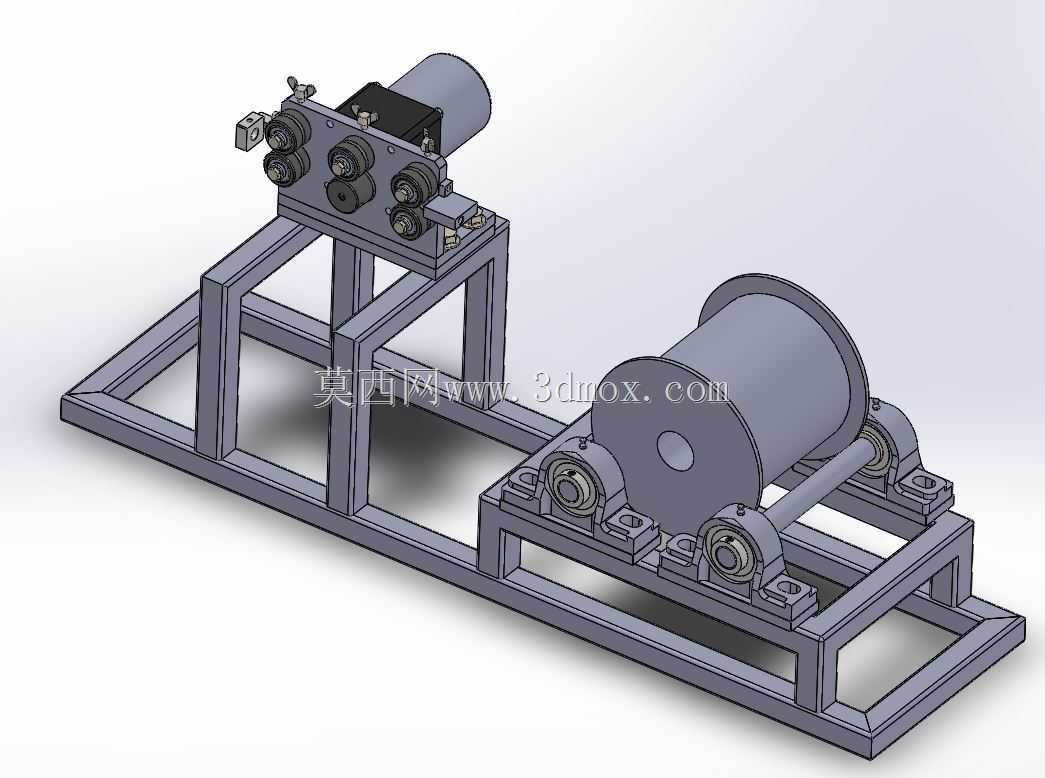

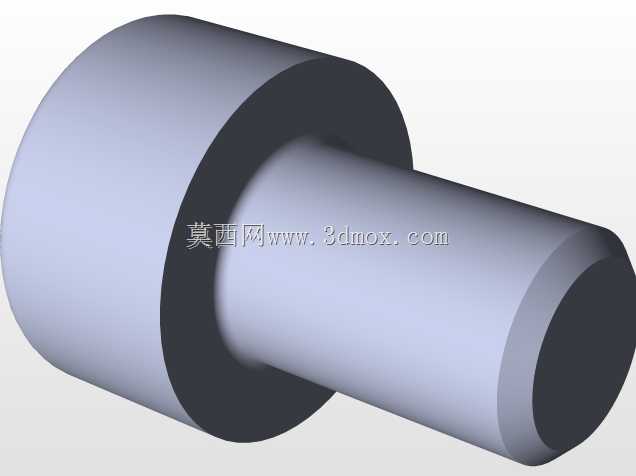

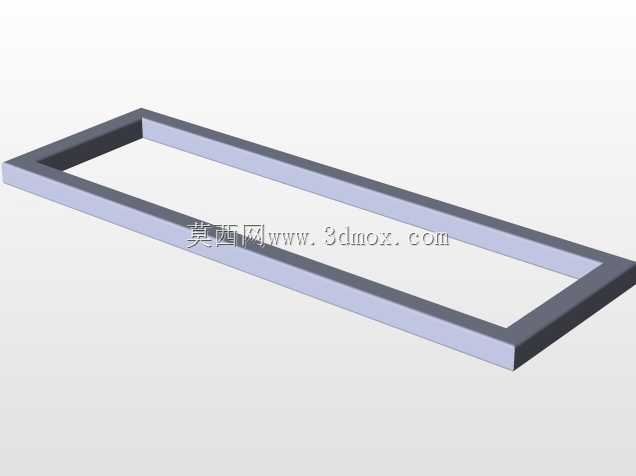

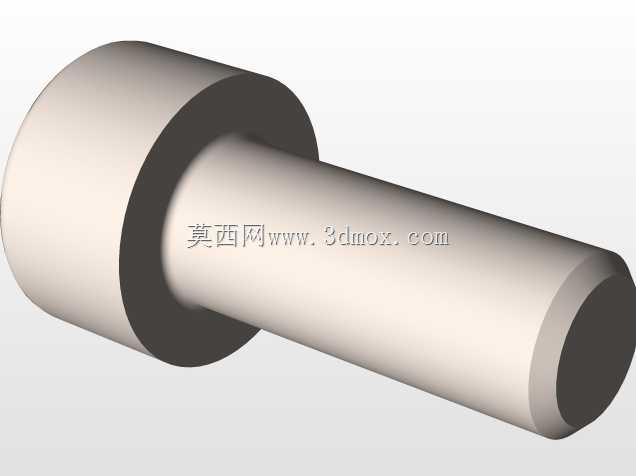

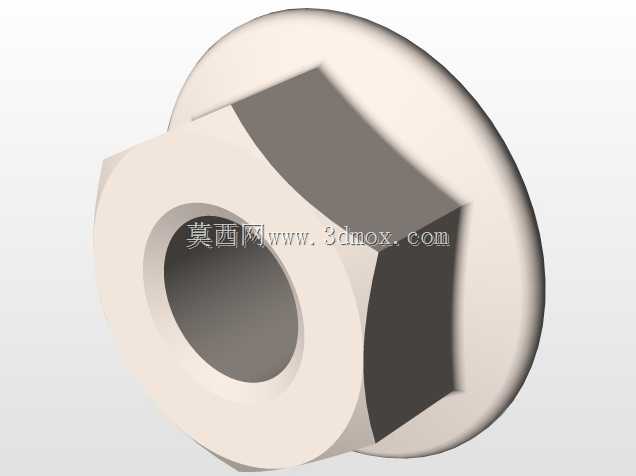

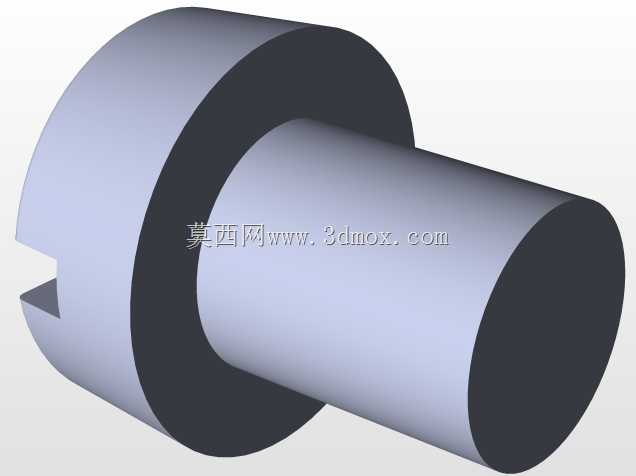

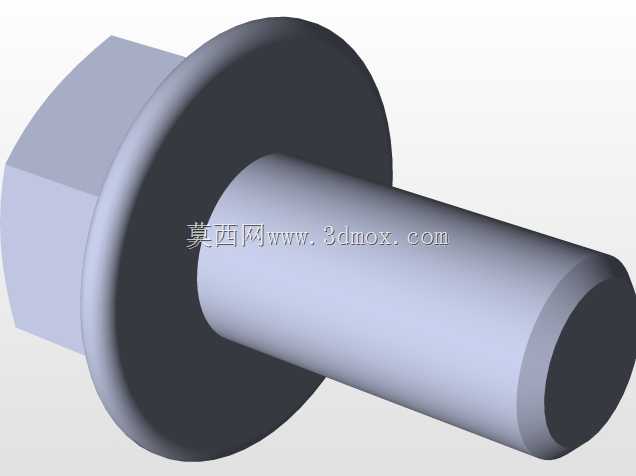

　　这套送料设备主要面向卷材类物料的前置送料工序，常见于五金冲压、线材成型、带材分切等连续加工产线的入料端，承担成卷物料的承托放卷、匀速送进、张力适配的核心作用，替代传统人工拉料、简易放卷架的作业模式，解决卷材送料过程中偏摆、张力不均、送进精度不足的问题。设备整体采用分体式机架布局，分为放卷承托单元与辊轮送进单元两个独立模块，两个模块共用同一组焊接式方管机架底座，安装时可根据产线入料高度调整地脚支撑高度，适配不同加工主机的进料口高度差，机架底部预留的地脚安装孔可直接通过膨胀螺栓固定在车间硬化地面，无需额外制作安装基座，整体安装边界长度可适配常规1米幅宽以内的卷材放置需求，宽度方向预留足够的操作空间用于卷材上料吊装，不会与周边产线护栏、

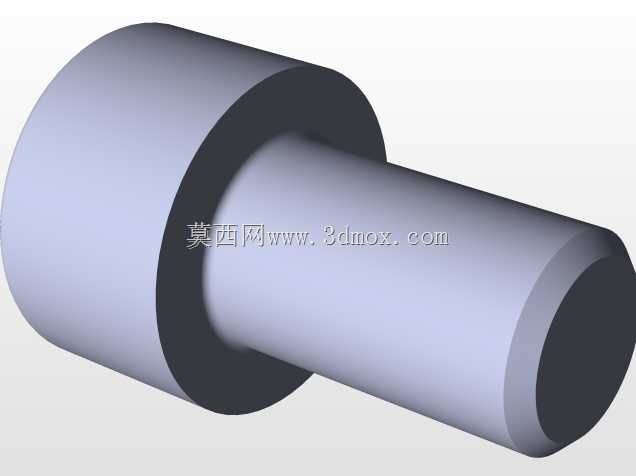

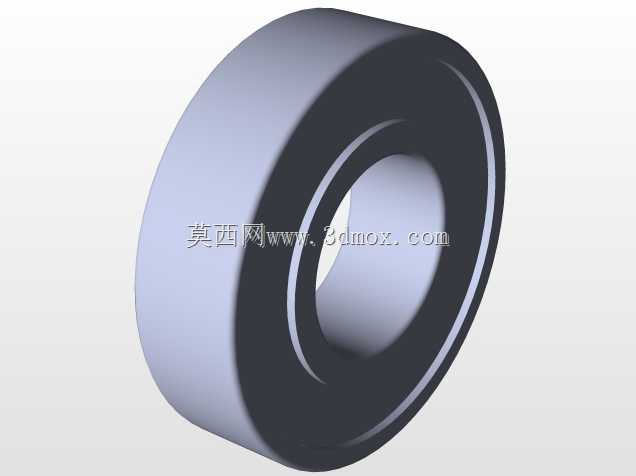

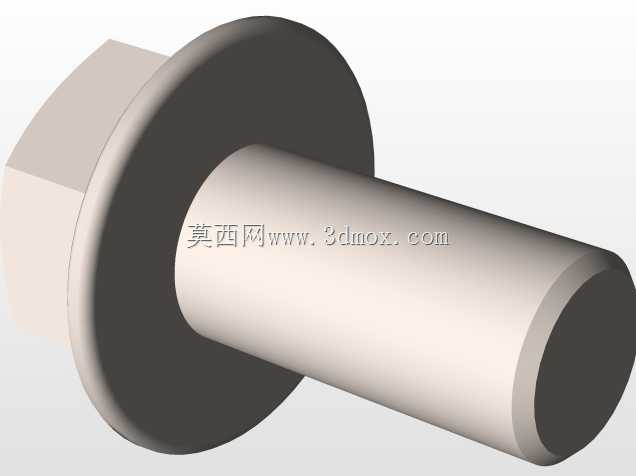

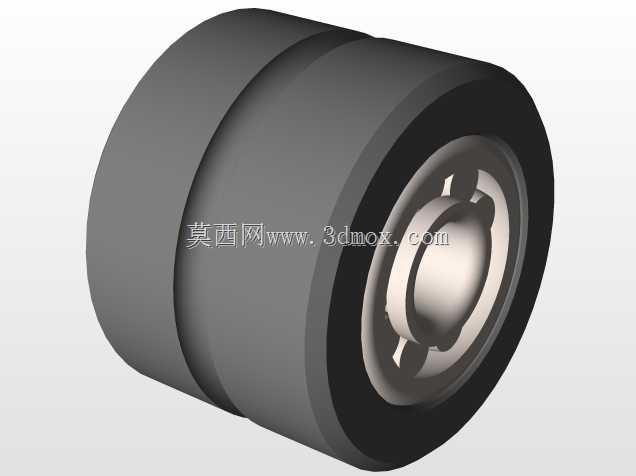

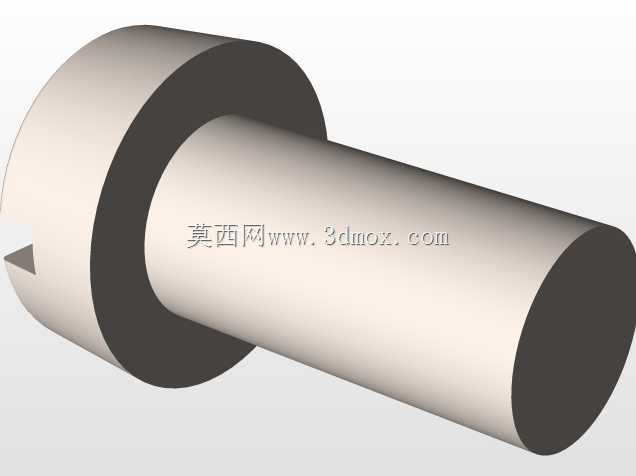

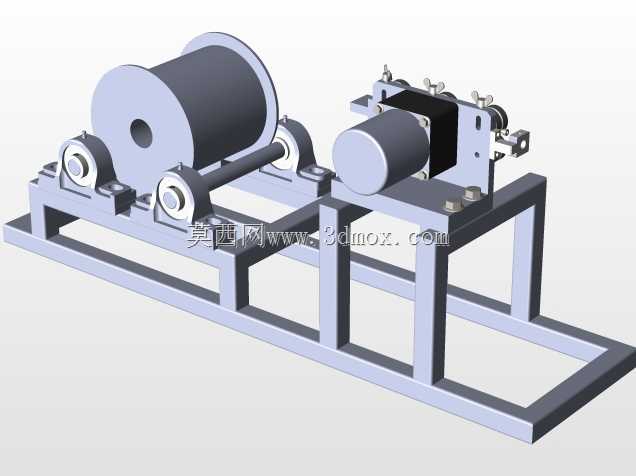

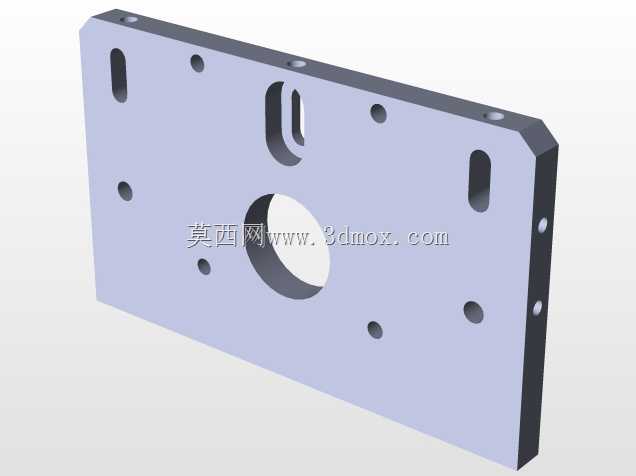

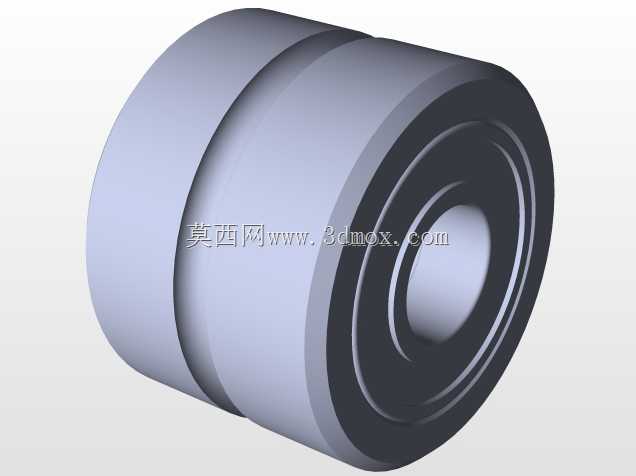

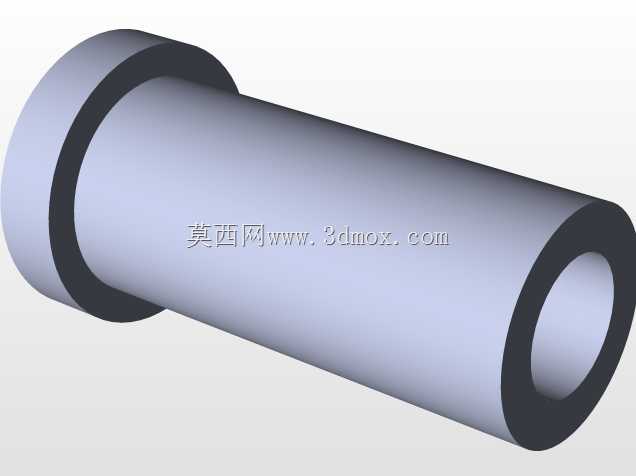

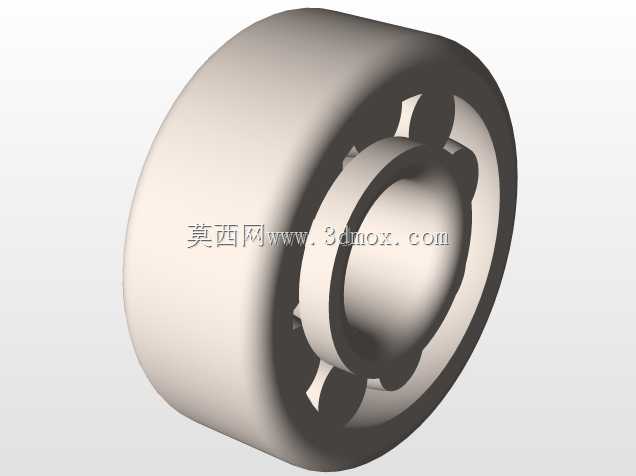

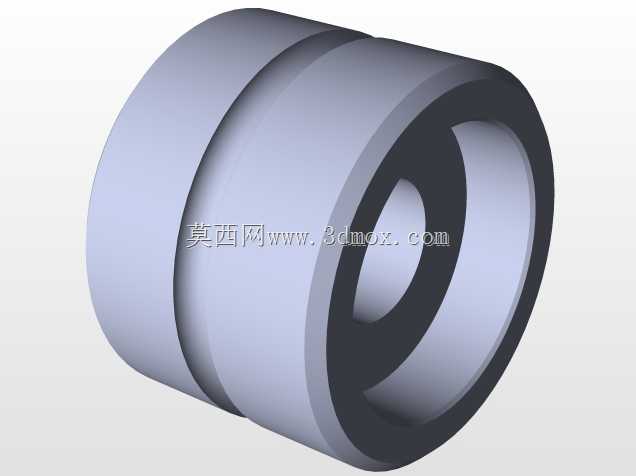

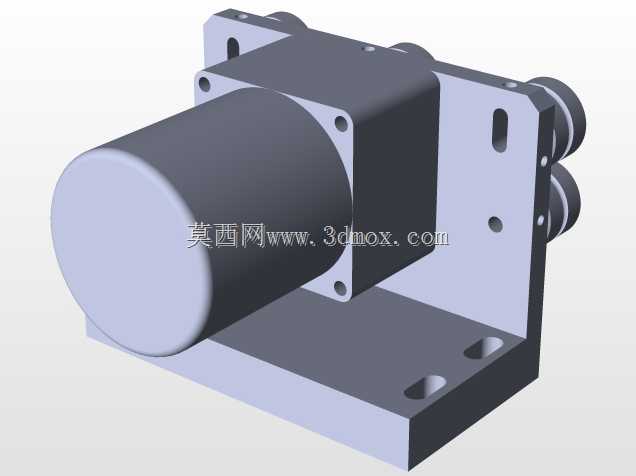

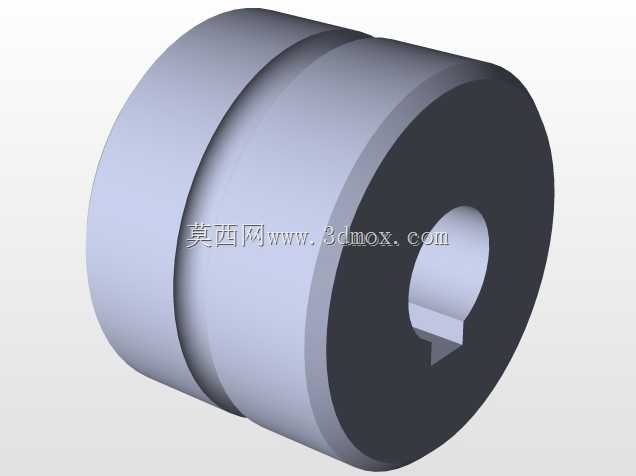

　　操作工位产生干涉。放卷承托单元采用双轴承座支撑的承托辊结构，料卷直接套在承托辊上，通过两端的轴承座承载整卷物料的重量，轴承座选用带座外球面轴承，可自适应承托辊的微小同轴度误差，降低加工装配难度，承托辊的轴端预留阻尼调节结构，可根据卷材材质、厚度调整放卷阻尼，避免送料停顿过程中料卷因惯性过度放卷导致的物料松散、褶皱问题。辊轮送进单元采用多组上下对压的辊轮结构，主动辊通过齿轮啮合实现同步转动，上辊配备可调式压合结构，可根据物料厚度调整上下辊的压合间隙，保证不同厚度的带材、线材都能获得足够的送进摩擦力，不会出现打滑、送进滞后的问题，辊轮组的进料端设置导向挡边，可根据物料宽度调整挡边间距，避免物料送进过程中出现左右偏摆，保证送料位置精度。

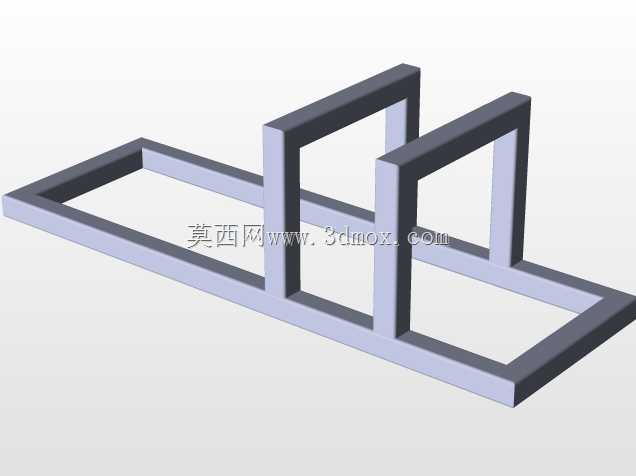

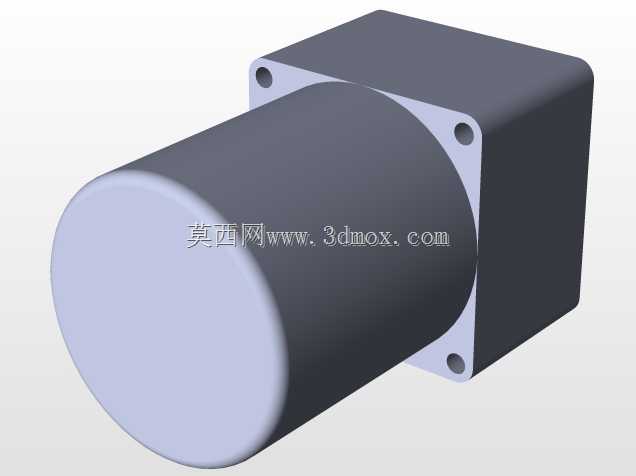

　　设计过程中优先考虑了设备的维护便捷性，所有辊轮、轴承部位都预留了润滑注油口，日常维护无需拆解设备主体即可完成润滑保养，辊轮表面做了硬化处理，长期输送金属带材也不会出现过度磨损导致的送料精度下降问题，驱动单元布置在辊轮组的侧方，通过联轴器与主动辊连接，驱动部件的安装位置远离物料输送路径，避免物料碎屑、粉尘堆积在驱动部件上影响使用寿命。设备的机架全部采用标准方管焊接成型，焊接后做整体去应力处理，避免长期承重出现机架变形，送进单元与放卷单元的相对位置可通过底座上的长圆孔进行微调，适配不同卷径的物料送料需求，当料卷卷径较大时可适当拉大两个单元的间距，避免料卷与送进辊轮产生干涉，卷径较小时可缩小间距减少物料悬空长度，

　　降低物料下垂对送进精度的影响。在实际产线应用中，该设备可直接与后续的整平机、冲压主机、成型机等设备联动，通过主机的送料信号控制驱动单元的启停与送进速度，实现全产线的同步送料，无需人工单独操作送料设备，送进速度可根据主机加工节拍在合理范围内无级调整，适配不同加工工艺的节拍需求。针对薄型带材、软质线材的送料场景，辊轮表面可更换为包胶材质，增大摩擦力的同时避免压伤物料表面，针对硬质金属带材则可更换为硬质钢辊，保证送进过程的刚性，不会因辊轮变形导致送料精度偏差。设备的上料操作可配合车间小型行车完成，料卷吊装到承托辊上后锁紧轴向挡圈即可完成上料，无需复杂的对位调整，单人即可完成上料操作，降低人工操作强度。
