带挡边格挡式皮带输送结构设计

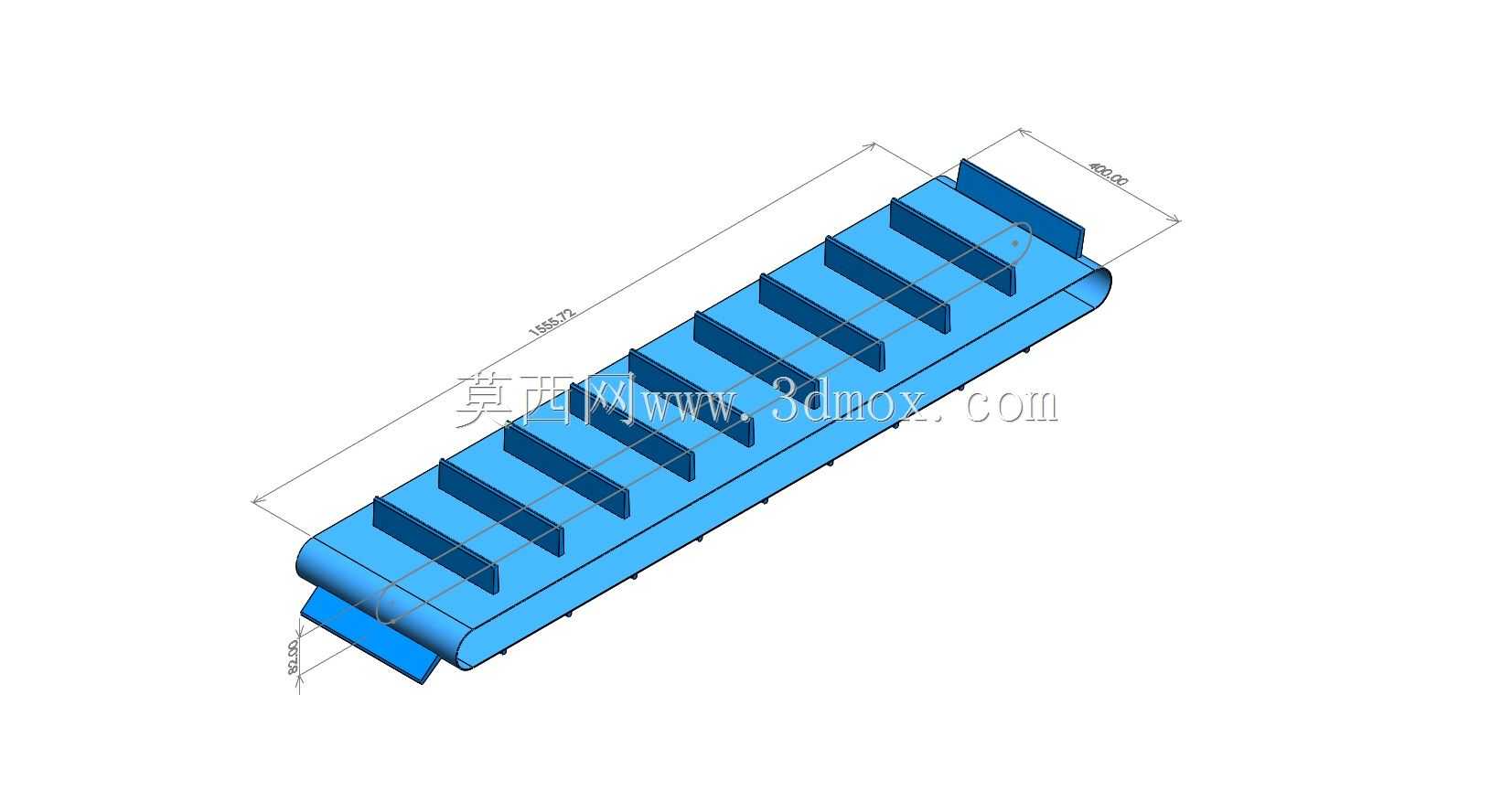

　　在散料、小件规整物料的车间转运场景里，普通平皮带输送经常遇到物料滑落、排布偏移的问题，尤其是输送有一定高度的盒状件、颗粒袋装件、小尺寸块状工件时，平皮带在倾斜段或者启停加减速阶段，物料很容易因为惯性或者重力作用往侧边滑移，甚至从皮带边缘掉落，既影响产线节拍，还会造成物料污损、现场安全隐患。这套带格挡挡边的皮带输送结构，就是针对这类痛点做的定向设计，区别于常规平皮带输送，它在皮带承载面等距设置了垂直于输送方向的格挡肋条，同时皮带两侧设置了连续的挡边结构，从结构上限制物料在输送过程中的横向、纵向位移，哪怕是做15度以内的小角度倾斜提升输送，物料也能被格挡肋条稳稳承托，不会出现下滑、堆料的情况。

　　从实际应用场景来看，这类结构既可以用在电子零配件的工序间转运，把注塑出来的小壳体从注塑机出料端输送到检测工位，也可以用在食品包装线的半成品输送，比如独立包装的零食、袋装调料包的短距离提升，还能适配五金加工车间的小冲压件转运，格挡的间距可以根据输送物料的外形尺寸做对应调整，保证每个格挡区间内放置的物料不会互相挤压磕碰。设计的时候首先要考虑皮带的弯折特性，格挡肋条和侧边挡边都是和皮带本体一体硫化或者高频热合的，不能采用后期粘接的结构，不然在皮带绕过两端滚筒的时候，粘接位置很容易因为反复弯折出现开胶脱落，影响长期运行的稳定性。

　　尺寸设计上，首先要匹配安装现场的预留空间，整体输送长度要覆盖两端设备的对接落差，皮带的有效宽度要比所输送物料的最大宽度单边预留至少30mm的余量，避免物料和两侧机架剐蹭；格挡肋条的高度要根据物料的最小高度来定，一般取物料最小高度的二分之一到三分之二，太高会增加皮带弯折时的应力，太低起不到挡料止滑的作用，肋条的厚度要控制在8-12mm之间，边缘做圆弧过渡，避免剐蹭物料表面。两端的传动滚筒和改向滚筒直径要匹配格挡肋条的高度，直径太小的话，皮带绕转的时候格挡肋条会被过度挤压，加速肋条根部的疲劳开裂，一般滚筒直径要做到肋条高度的8倍以上，保证皮带绕转顺畅，不会出现卡滞、跳齿的情况。

　　机架部分采用标准铝型材或者折弯钢板焊接结构，两侧的护板要高出皮带挡边至少20mm，形成二次防护，哪怕有个别物料从挡边处偏移，也会被护板挡住不会掉出设备；皮带的张紧结构采用尾部螺杆张紧，张紧行程预留整个皮带长度的百分之三，方便后期皮带老化伸长之后做张紧调整，张紧装置两侧的调节螺杆要做同步导向，避免调偏的时候皮带出现蛇形走位。驱动端一般配置减速电机直连传动滚筒，根据输送物料的单重、输送速度、每米承载的物料总重来计算所需的驱动功率，常规轻型输送场景下，输送长度在2米以内、每米承载不超过20kg的话，120W的减速电机就能满足运行需求，输送速度可以根据前后工位的节拍做调整，一般控制在0.2-0.8m/s之间，太快会导致物料在格挡位置出现撞击，太慢则影响产线效率。

　　设计的时候还要考虑皮带的跑偏限位，在皮带上下分支的回程段和承载段都设置锥形调心托辊或者侧边导向挡轮，导向挡轮的材质采用聚氨酯，不会磨损皮带侧边的挡边结构；承载段的托辊间距要根据物料重量来设置，轻型物料的话托辊间距可以设为200mm，重型物料则要加密到120mm，避免皮带在物料重压下出现下凹变形，导致格挡肋条倾斜、物料移位。另外在设备的进料端要设置导料溜槽，溜槽的出料口要对准两个格挡肋条之间的区间，让物料落料的时候正好落在格挡承托的位置，避免落料冲击把物料卡到肋条和护板的缝隙里；出料端的位置要设置刮板，刮板采用软质聚氨酯材质，贴合皮带表面和格挡肋条的侧面，把粘在皮带上的细碎物料刮除，避免物料卷入滚筒和皮带之间，造成皮带磨损、滚筒表面粘料导致的皮带跑偏。

　　从安装边界来看，设备的整体宽度是皮带有效宽度加上两侧机架、护板、驱动装置的尺寸，一般比皮带有效宽度宽180-220mm，安装的时候设备底部要设置可调脚杯，调节范围在正负30mm，方便对接前后设备的高度差，设备的进料端和出料端要预留至少100mm的对接空间，方便和前后工位的溜槽、接驳台连接；如果是用在洁净车间的场景，机架可以采用304不锈钢材质，皮带采用食品级PU材质，满足卫生清洁要求，如果是用在五金加工车间的话，机架采用Q235钢板焊接喷塑即可，皮带采用耐磨PVC材质，降低制造成本。整个结构没有复杂的定制加工件，大部分零部件都可以采用标准件采购，后期维护更换皮带、托辊都很方便，不需要做复杂的拆解作业，能有效降低设备的全生命周期维护成本。
