铝型材框架式工业设备控制操作箱

　　这款铝型材搭建的立式控制操作箱，主要面向生产车间现场的设备端操作场景，多用于自动化产线、单机加工设备的就近人机交互点位，替代传统的壁挂式操作盒或者落地式电气柜，把操作输入、状态显示、电气元件收纳整合在同一个立式结构里，操作人员站在设备旁就能完成参数调整、状态确认、启停操作，不用往返于主控室和设备之间，能有效缩短现场操作的动线，提升产线调试、日常运维的效率。

　　从结构设计逻辑来看，整体框架采用标准工业铝型材拼接，没有采用传统钣金焊接柜体的方案，核心是考虑到现场安装的适配性——铝型材的槽道结构可以灵活调整内部层板、安装板的固定位置，不管后续是更换不同尺寸的触摸屏、键盘，还是加装按钮、指示灯、扫码枪这类外设，都不用重新打孔焊接，只需要通过型材槽内的T型螺栓就能调整固定点位，适配不同项目的配置需求，后期改造的成本远低于焊接式柜体。框架底部配置了可调脚杯，安装时可以根据车间地面的平整度调整四个支撑点的高度，保证柜体整体水平，避免长期放置出现倾斜变形，脚杯的防滑底座也能减少设备运行震动带来的柜体滑移问题，安装时不需要在地面打膨胀螺栓固定，移位调整也更方便。

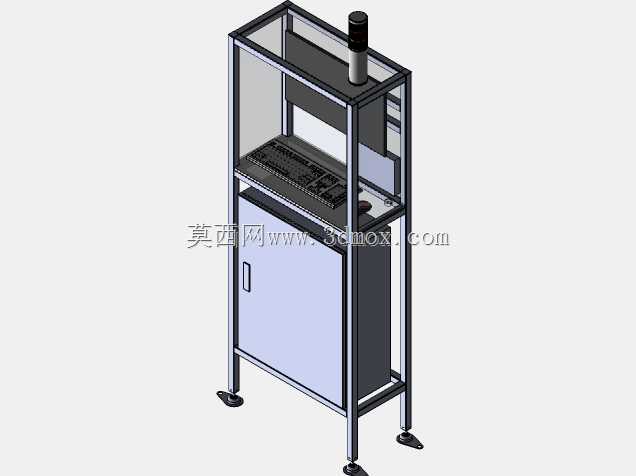

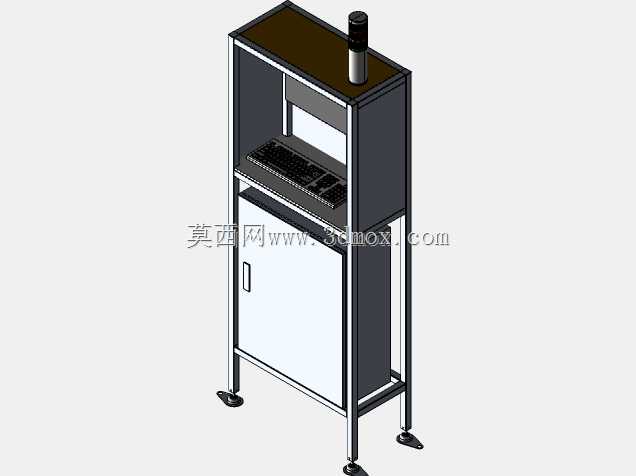

　　柜体的功能分区做了明确的分层设计，上部是倾斜的操作台面区域，预留了键盘、鼠标的放置空间，台面上方的安装位可以固定触控显示屏，倾斜角度符合人体站立操作的视线高度，操作人员不用低头或者仰头就能看清屏幕内容，长时间操作也不容易产生疲劳。台面上方的型材立柱顶端预留了三色警示灯的安装位，直接和柜内的控制回路接线，设备的运行、待机、故障状态可以通过不同颜色的灯光直观传递，现场人员隔着较远的距离就能判断设备运行状态，不用凑近查看屏幕信息。柜体下半部分是带门的封闭腔体，用来安装PLC模块、继电器、开关电源、接线端子这类电气元件，柜门带锁，可以避免无关人员触碰内部电气元件造成误操作或者安全隐患，封闭的腔体也能阻挡车间内的粉尘、切削液飞溅进入柜内，保护内部电气元件的使用寿命。

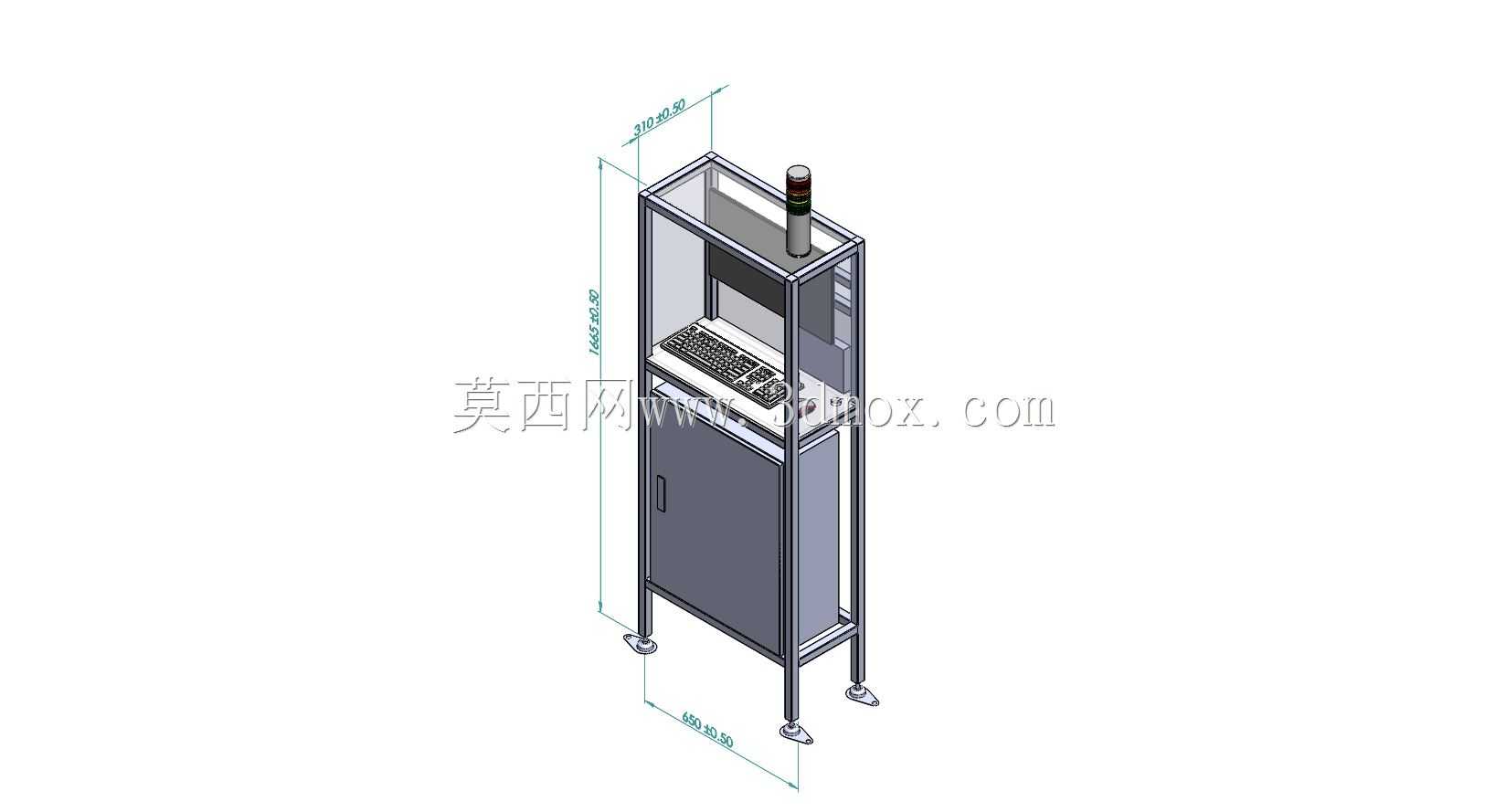

　　尺寸设计上，整体高度控制在成年人站立操作的舒适区间，操作台面的高度大概在腰部到胸部之间，伸手就能碰到键盘和屏幕，柜体的宽度和深度控制在较小的范围，不会占用过多的车间通道空间，适合放置在设备旁的狭窄空位里。框架的铝型材选型兼顾了结构强度和轻量化，整体重量比同尺寸的钣金柜体轻很多，两个人就能完成搬运移位，同时型材的拼接强度足够支撑上部的显示屏、键盘以及柜内电气元件的重量，正常使用情况下不会出现框架变形的问题。柜体侧面的铝型材槽道还可以根据需求加装线槽、理线架，外接的电缆可以顺着型材槽道排布，不用额外做明线的固定，整体走线更规整，后期排查线路也更方便。

　　在实际应用中，这类铝型材控制箱可以适配多种工业场景，既可以作为单机自动化设备的操作终端，也可以作为产线分段的控制点位，还能根据需求在侧面加装按钮盒、扫码枪支架、打印机支架这类外设，拓展不同的功能。相比定制的钣金操作柜，这种铝型材拼接的结构交付周期更短，不需要开模或者复杂的钣金折弯焊接工序，只需要按照尺寸切割型材、拼接组装就能完成，对于项目周期紧张的现场改造项目来说，能大幅缩短安装调试的时间。同时铝型材的表面阳极氧化处理耐磨耐腐蚀，在车间多粉尘、少量油污的环境下也能长期保持外观整洁，日常清洁只需要擦拭表面即可，维护成本很低。

　　设计过程中也充分考虑了电气安装的工艺需求，柜体后部预留了足够的开门或者可拆卸盖板空间，方便接线和后期维护，内部的安装板可以沿着型材槽道上下调整位置，根据电气元件的尺寸灵活分配安装空间，避免出现空间浪费或者元件装不下的问题。柜体的走线孔预留了护线套，防止电缆穿线时被型材的锐边割破绝缘层，底部也预留了电缆进线的开口，现场布线时可以直接从地面穿线进入柜内，不用额外开孔。顶部的警示灯安装位做了加强固定，避免设备运行震动导致警示灯松动歪斜，保证状态提示的可靠性。
