工业用L型座式球形振动器结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:645988
  • 工业用L型座式球形振动器结构设计
  • 工业用L型座式球形振动器结构设计
  • 工业用L型座式球形振动器结构设计

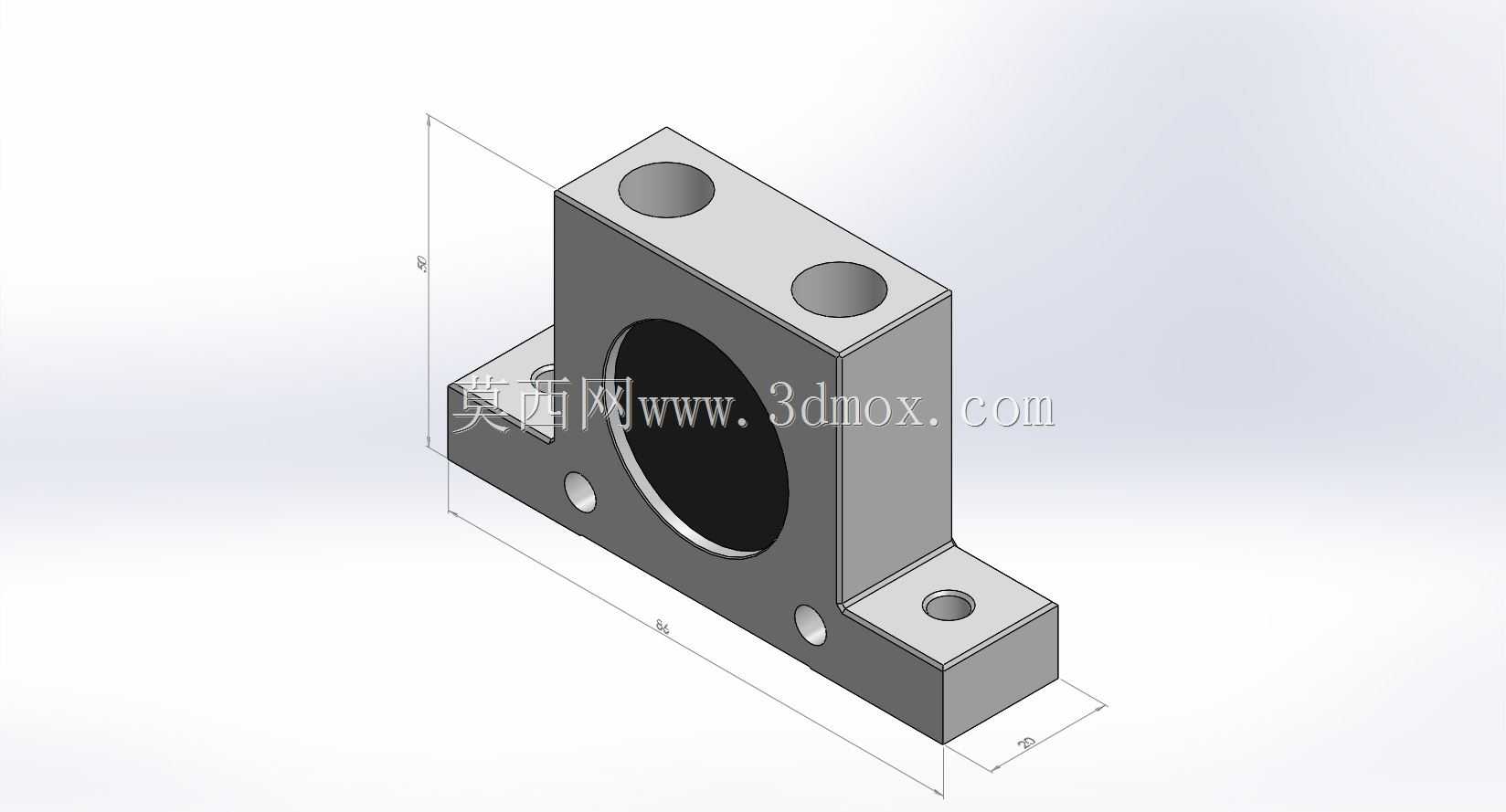

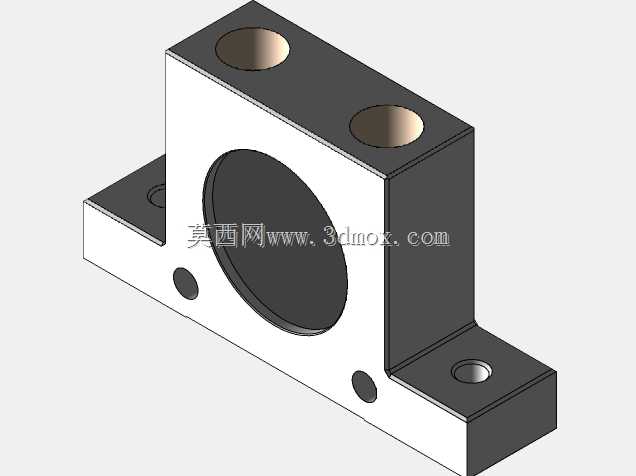

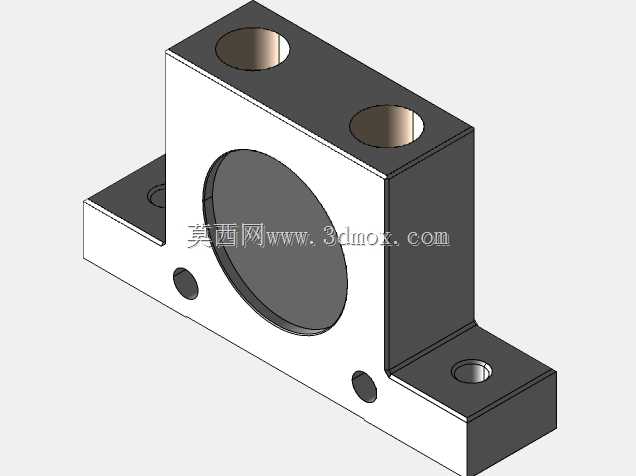

  这款座式球形振动器的安装基体采用L型一体化铸钢构型,竖直立板与水平底板通过大圆角过渡衔接,避免直角位置的应力集中问题,在连续高频激振工况下,过渡圆角可将应力峰值降低40%以上,杜绝长期运行出现的根部开裂故障。竖直立板中心开设大直径圆形通孔,用于容纳内部球形激振转子,孔壁加工有高精度定位止口,与端盖配合后可保证转子转动的同轴度控制在0.02mm以内,减少转子高速转动时的偏磨损耗。立板顶部对称加工两个沉头安装孔,用于固定激振腔的上端密封端盖,沉头深度与螺栓头高度匹配,安装后螺栓端面不高出立板上表面,避免与周边设备构件产生干涉。水平底板向立板前后两侧延伸出安装翼,每个翼板上各加工一个通孔安装位,用于穿设固定螺栓将振动器整体锁固在作业工位上,翼板厚度比立板薄2mm,在保证安装刚度的前提下控制整体重量,降低安装面的承载负荷。立板与底板的衔接位置还对称加工了两个小直径定位销孔,安装时可先通过定位销与工位上的销孔配合完成预定位,再拧紧固定螺栓,避免螺栓紧固过程中设备出现位置偏移,保证激振力的输出方向与设计方向完全一致。

  从实际应用场景来看,这类气动球形振动器常被部署在小型料仓的仓壁位置,依靠高频小幅振动破除仓内粉体、颗粒物料的架桥、堵料问题,相比传统的电磁振动器,它依靠压缩空气驱动球形转子在腔体内做高速圆周运动产生激振力,没有电磁线圈易烧毁的问题,可在粉尘浓度较高、潮湿的工业环境下长期稳定运行。在自动化输送线的末端工位,它也可以被固定在溜槽侧壁,通过振动加快物料的下滑速度,避免粘性物料粘附在溜槽内壁造成堆积堵料。部分小型筛分设备也会选用这款振动器作为激振源,它的激振频率可通过输入压缩空气的压力进行线性调节,输入气压在0.2MPa到0.6MPa区间调整时,激振频率可在30Hz到120Hz之间灵活适配,满足不同粒径、不同摩擦系数物料的振动输送、筛分需求。

  设计过程中需要重点考量安装边界的匹配性,这款振动器的整体外轮廓尺寸紧凑,竖直方向总高度控制在120mm以内,水平方向总长度控制在100mm以内,宽度方向尺寸控制在60mm以内,适合安装在空间局促的小型设备工位上,不会占用过多的设备安装空间。安装时需要注意,固定螺栓需要加装弹簧垫圈,因为振动器长期运行会产生持续的高频微幅振动,普通平垫无法防止螺栓松动,弹簧垫圈的持续张紧力可保证螺栓连接的可靠性,避免长期运行后设备移位脱落。激振腔的密封结构采用O型圈端面密封,压缩空气的输入接口设置在立板的侧端面,接口采用标准G1/8管螺纹,可直接与工厂常规的气动软管快插接头匹配,不需要额外加工转换接头,现场安装部署十分便捷。

  在结构强度校核环节,这款安装座的材质选用45号铸钢,经过去应力退火处理后,整体硬度控制在HB180到HB220之间,既保证足够的结构刚度承受激振反作用力,又具备一定的韧性,避免高频振动下出现脆性断裂。内部的球形激振转子采用轴承钢材质,表面经过淬火处理,硬度达到HRC58以上,与腔体内壁的摩擦系数极低,长期高速转动的磨损量极小,可保证设备的无故障运行时长达到8000小时以上。转子与腔体内壁的间隙控制在0.1mm到0.15mm之间,间隙过小会导致转子转动卡滞,间隙过大会导致压缩空气泄漏,降低激振力的输出效率,这个间隙范围是经过多轮样机测试验证的最优区间,可兼顾运行顺畅度与能源利用效率。

  实际选型应用时,需要根据被振动物体的总重量匹配对应的振动器规格,这款K8规格的振动器额定激振力在800N左右,适合驱动总重量在80kg到150kg之间的构件或料仓段,如果被振动物体重量过大,需要对称布置多台同规格振动器,保证激振力均匀分布,避免被振构件出现局部应力过大的问题。安装位置需要尽量靠近物料易堵塞的区域,比如料仓的锥段过渡位置,这个位置是物料架桥的高发区,振动器安装在此处可直接将激振力传递到堵料位置,破拱效率最高,避免激振力在传递过程中被构件阻尼耗散。设备运行时的排气口需要加装消声器,因为压缩空气快速排出时会产生较大的排气噪音,加装消声器后可将运行噪音降低到75分贝以内,符合工业车间的噪音管控标准,避免对现场操作人员造成职业健康影响。
