等直径变螺距无轴螺旋输送给料构件

　　在散料输送的工程场景里，无轴螺旋构件的适配性一直是结构设计的核心考量点，不同于常规有轴螺旋受中心轴结构限制，容易出现长纤维物料缠绕、大块卡滞的问题，这组螺旋给料构件采用单片螺旋叶片连续组焊的无轴结构，从根源上规避了中心轴带来的物料流通截面缩减问题。从实际应用场景来看，这类构件常被用在餐厨垃圾处理、污泥输送、生物质秸秆给料、工业废渣转运等工况里，这些场景的物料普遍存在黏度高、易缠绕、含大块硬质杂物的特点，有轴螺旋运行时往往需要频繁停机清理缠绕在轴上的纤维，甚至会因为大块物料卡入叶片和轴的连接位置导致驱动过载，而无轴结构的整个输送通道内没有中心阻挡件，物料可以顺着螺旋曲面的推送方向连续前移，哪怕是成团的纤维、黏连的膏状物料，也不会出现挂轴、堵料的情况。

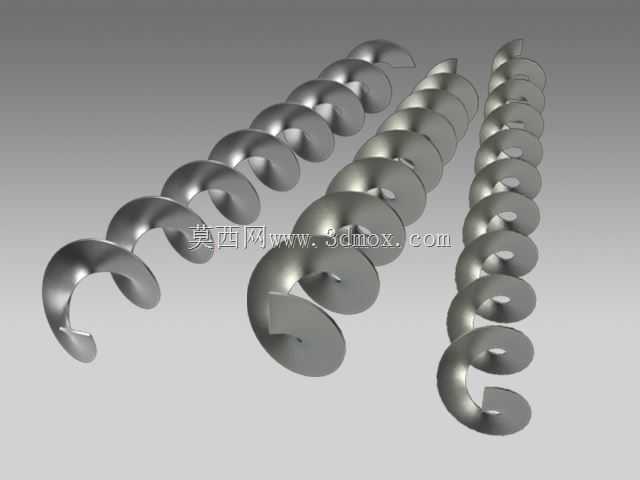

　　从设计思路上看，这组螺旋构件做了三种不同螺距的规格区分，小螺距的型号适合做定量给料使用，螺距越小，单圈螺旋推送的物料容积越稳定，在料仓出口位置搭配小螺距螺旋，可以精准控制出料流量，避免物料塌仓导致的给料量波动；中等螺距的型号适合常规水平输送场景，平衡输送效率和物料填充率，运行时物料不会因为螺距过大出现翻滚回流，输送过程的料流连续性更好；大螺距的型号则适合短距离大流量的快速转运，比如设备进料口的快速补料环节，大螺距带来的更大单圈输送量，可以在较低转速下实现大流量输送，降低叶片和料槽的磨损速度。

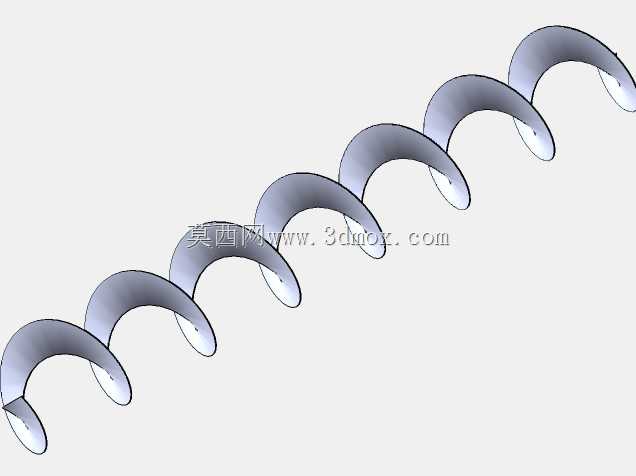

　　尺寸边界上，这组螺旋构件的叶片外径统一为200mm，对应配套的U型料槽内径可以选210-220mm的规格，单侧预留5-10mm的间隙，既可以避免叶片旋转时刮蹭料槽内壁，也不会因为间隙过大导致物料卡入缝隙造成磨损；不同螺距的型号适配不同的输送长度需求，总长度1500mm的规格可以直接用在单段输送距离1.2-1.4m的工况里，两端的连接端做了标准化的法兰连接结构，可以和驱动端的轴承座、尾部的支撑结构直接对接，不需要额外做转接加工。叶片的截面厚度根据输送物料的磨琢性做了匹配，输送磨琢性强的废渣、砂石类物料时，可以选用加厚叶片的版本，叶片边缘做了堆焊耐磨处理，长期运行时的边缘磨损量可以控制在合理范围内，延长构件的整体更换周期；输送黏性大、磨琢性低的物料时，标准厚度的叶片就可以满足使用需求，降低设备的制造成本。

　　安装适配方面，这组螺旋构件因为没有中心轴，尾部不需要设置中间吊挂轴承，整根螺旋仅需要在驱动端和尾端做两点支撑，安装时的同轴度调整难度比有轴螺旋低很多，尤其是在长度不大的输送段里，不需要考虑中间吊挂轴承的密封、润滑问题，日常维护的工作量大幅降低。螺旋叶片的曲面成型采用了连续冷轧工艺，叶片表面的成型精度高，曲面弧度一致，运行时的动平衡表现更好，在额定转速下运行不会出现明显的径向跳动，和料槽的间隙可以保持均匀，不会出现局部间隙过小刮蹭槽体、局部间隙过大漏料的问题。在实际选型时，需要根据物料的堆积密度、输送倾角调整螺距的选型，倾斜向上输送时，倾角越大，选用的螺距应当适当缩小，避免物料因为重力作用出现下滑回流，保证输送效率的稳定；水平输送时可以根据目标输送量选择对应螺距的型号，搭配对应的驱动转速，就可以实现稳定的物料推送。另外，这类无轴螺旋构件还可以和料仓的破拱结构搭配使用，在料仓出口位置的螺旋段可以适当加密螺距，形成料封效果，避免料仓内的物料出现自流塌料，保证下游设备的进料稳定。
