移动式剪式举升机SolidEdge三维设计模型

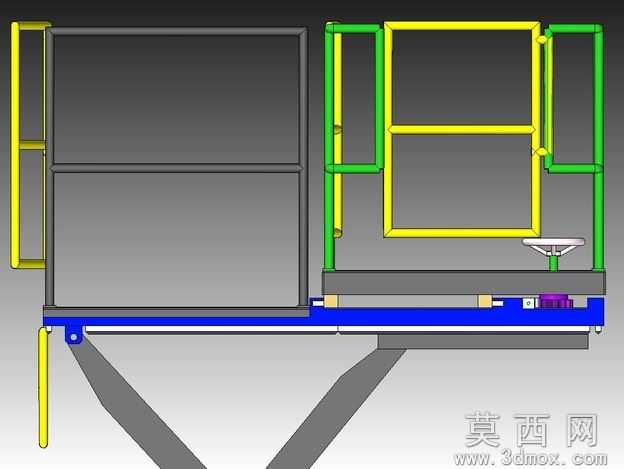

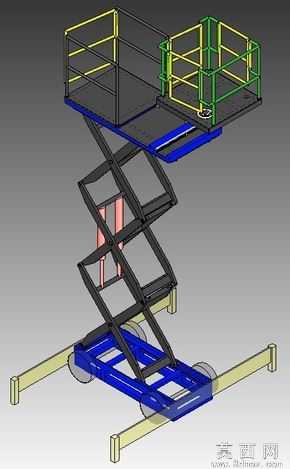

本款移动式剪式举升机三维模型采用SolidEdge软件完成全参数化建模，建模过程遵循自底向上的装配设计逻辑，首先完成底部行走轮架、剪叉臂杆、液压驱动缸、顶部作业平台、安全护栏等单个零件的特征建模，通过拉伸、切除、钣金折弯、焊件轮廓等特征命令完成零件细节构建，再按照实际装配约束关系完成总装配合，添加了剪叉伸缩的运动限位约束，可模拟举升升降的完整动作行程，建模过程中对铰接销轴、滑动导轨、滚轮等运动部件均做了干涉检查，确保各部件运动无卡滞、无结构干涉。参数设计层面，模型严格参考实际移动式剪叉升降机的行业设计规范，设定了适配常规高空作业的额定载荷参数、最大举升高度、平台长宽尺寸、底部轮距轴距参数，剪叉臂的杆长比例、铰接点位置均经过力学合理性校核，液压油缸的安装角度、行程参数匹配举升全行程的推力需求，顶部双区域作业平台的尺寸划分兼顾物料放置与人员操作空间，护栏高度符合高空作业安全防护标准。渲染材质方面，模型对不同部件赋予了贴合实际的材质属性，底部车架采用蓝色喷涂钢材材质，剪叉臂采用黑色结构钢材质，液压油缸活塞杆赋予金属镀铬质感，行走轮采用橡胶材质，安全护栏分别采用黄色、绿色警示喷涂材质，平台台面采用防滑花纹钢板材质，渲染效果清晰区分各功能部件，直观还原设备真实外观。结构原理上，该设备采用剪叉式连杆升降结构，依靠两组交叉铰接的剪臂作为支撑构件，通过液压油缸驱动剪臂夹角变化实现平台的垂直升降，底部配置的横向伸出支腿可在作业时展开提升设备稳定性，行走轮配置满足设备短距离转场移动需求，顶部护栏设置可开启的安全门，方便人员进出作业平台，双平台设计可同时承载作业人员与维修物料，结构紧凑且承载稳定性优异。软件兼容层面，模型除原生SolidEdge格式外，还导出了通用STL格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件导入使用，不同格式文件均保留完整的装配结构与零件层级，方便使用者根据需求进行参数修改、工程图导出或运动仿真操作。研发教学应用层面，该模型可作为高空作业升降设备研发设计的参考原型，帮助设计人员快速完成剪式升降结构的方案验证与参数优化，也可作为机械原理、液压传动、起重机械设计等课程的教学案例，用于讲解剪叉连杆机构的运动原理、液压驱动系统的选型匹配、高空作业设备的安全设计规范，还可用于职业院校的三维建模实训教学，帮助学习者掌握焊件装配、运动约束设置、参数化建模的实操技巧，同时也可作为设备维保人员的结构认知教具，直观展示举升机的内部构造与部件配合关系。
