手动液压剪式升降推车三维设计模型

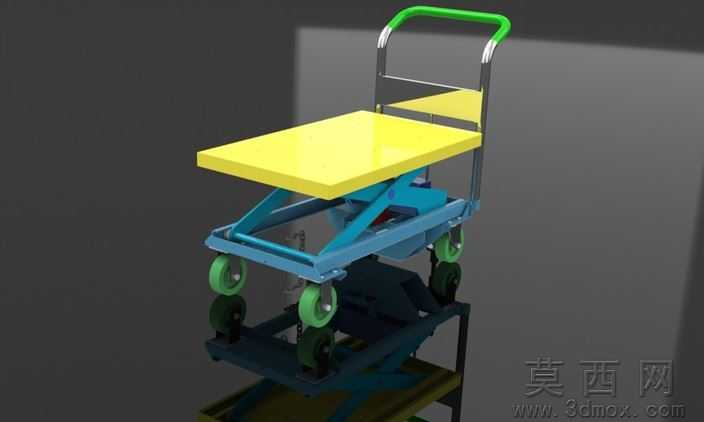

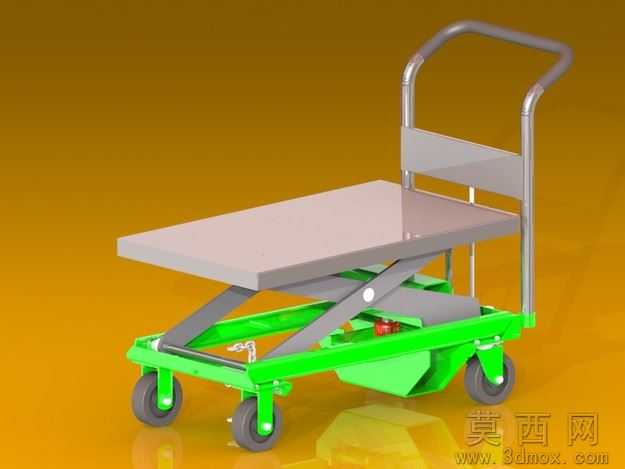

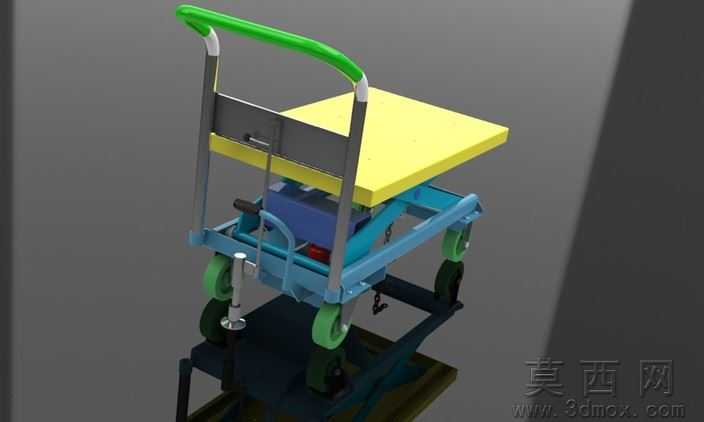

本模型为手动液压剪式升降推车，建模阶段以SolidWorks2011为核心工具，采用自底向上的装配建模流程：首先完成脚轮、剪叉臂、液压油缸、台面、推手等独立零件的参数化绘制，对剪叉臂的铰接孔位、油缸安装座的配合尺寸做全约束定义，确保零件间无干涉；随后按照实际装配逻辑完成总装，添加同轴、重合、距离等配合关系，还原剪叉结构的伸缩运动轨迹，同时配置运动仿真约束，可模拟台面升降的完整行程，验证结构运动的合理性。参数设计层面，模型严格参照手动液压平台车的通用工业规格设定，台面采用长方形承载结构，剪叉臂采用对称双组剪杆设计，铰接点位置经过力学合理性排布，液压油缸的安装角度匹配手动泵的出力行程，脚轮采用双定向双万向的配置，万向轮带刹车结构，推手高度符合人体工学操作范围，所有零件的壁厚、圆角、安装孔位均符合机械加工的常规工艺要求，无不可制造的异形结构。渲染材质环节，对不同部件做了贴合实际的材质分配：承载台面赋予亮黄色哑光金属漆材质，还原工业设备的警示色设计；剪叉臂、车架主体赋予蓝色喷塑钢材材质，模拟金属构件的表面喷涂质感；推手部分采用不锈钢金属与绿色防滑橡胶的组合材质，脚轮轮毂为绿色工程塑料、轮面为黑色耐磨橡胶，液压油缸为银灰色金属材质，渲染后模型的视觉效果与真实实物高度一致，结构辨识度高。结构原理上，该设备依靠手动液压泵提供动力，通过按压推手处的压杆驱动液压油缸伸出，带动交叉布置的剪叉臂绕铰接点转动，将油缸的直线推力转化为台面的垂直升降运动，泄压阀开启后依靠台面及负载的自重实现平稳下降，底部脚轮支持设备整体移动，兼具小范围重物转运与高度调节的功能，结构紧凑、操作省力，适合车间、仓库内的轻型重物举升搬运作业。软件兼容方面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES通用三维格式，同时生成STL格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，也可直接导入切片软件用于3D打印验证，不同格式均保留完整的装配结构与零件特征，无破面、缺失等问题。研发教学应用层面，该模型可作为液压传动、机械结构设计课程的教学案例，帮助学习者理解剪式升降机构的运动原理、液压元件的应用方式；也可作为轻型升降设备研发的参考原型，设计人员可在此基础上修改台面尺寸、升降行程、负载参数，快速衍生出不同规格的手动升降平台设计方案，还可用于机械装配实训、三维建模练习的教学素材。
