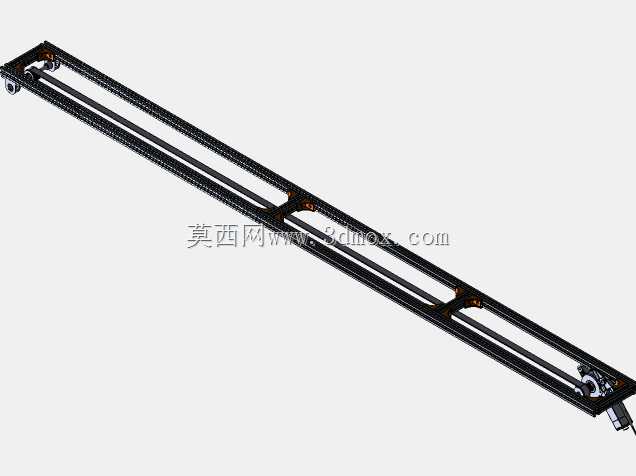

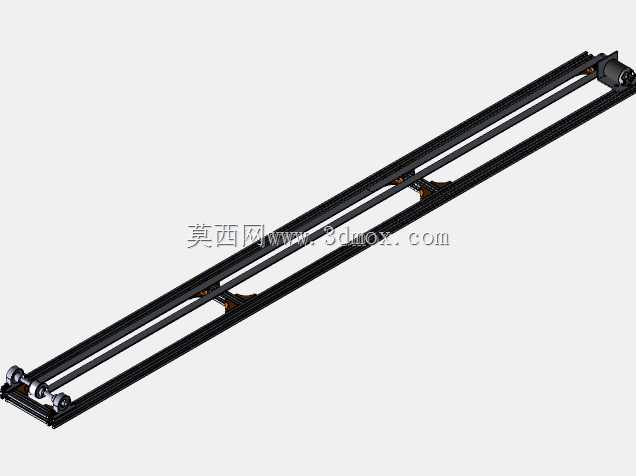

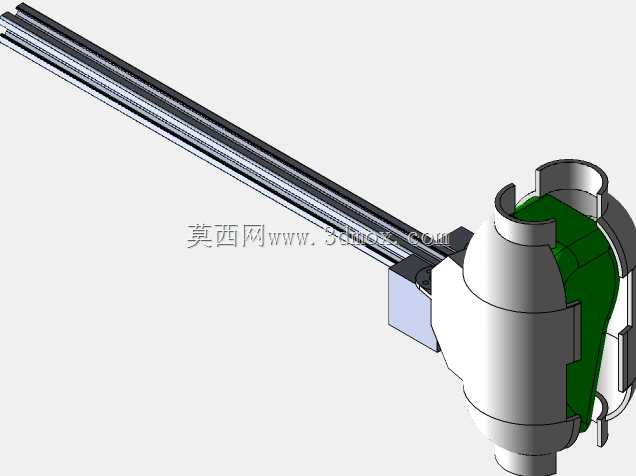

铝型材搭建齿轮传动式多轴作业机械结构

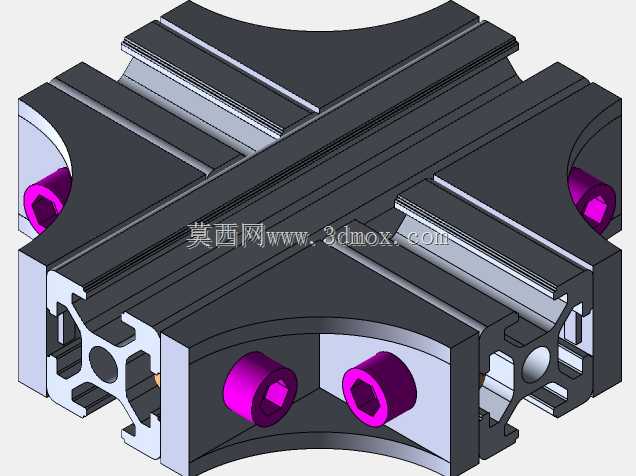

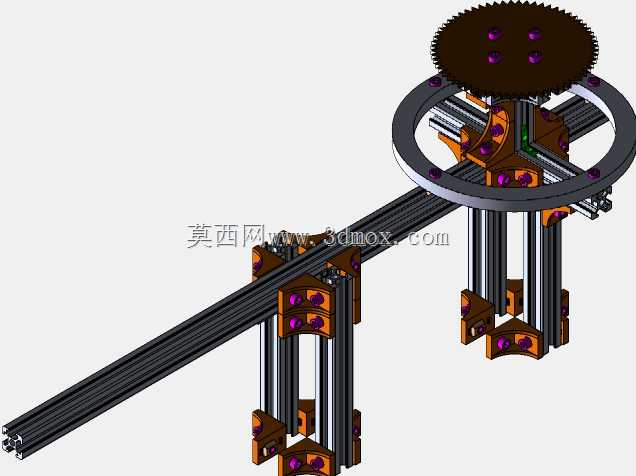

　　这套机械结构采用标准工业铝型材作为主体搭建基材，核心传动单元采用大模数端面齿轮作为回转动力输出部件，整体结构可适配多工位回转作业、轻载物料转运、教学实验平台搭建等场景，在小型自动化工作站、职业院校机电实训台、非标自动化单机改造项目中都能找到适配的应用空间。从实际落地的安装边界来看，铝型材立柱采用4040标准规格型材拼接，单根立柱的有效支撑长度可根据实际作业高度需求裁切调整，横向延伸的悬臂梁采用同规格型材做十字交叉布局，悬臂伸出端的最大负载设计值控制在5kg以内，避免长悬臂带来的挠度变形影响末端定位精度。顶部的回转齿轮采用内孔与型材十字转接座配合的安装方式，转接座上预留的紫色锁紧块为标准铝型材专用紧固件，不需要额外焊接或打孔，

　　现场装配时只需要用内六角扳手拧紧锁紧螺钉即可完成齿轮组件的固定，后期调整齿轮啮合间隙时，只需要松开转接座的锁紧螺钉微调位置即可，维护调整的效率远高于焊接式机架结构。设计思路上没有采用定制铸造机架的方案，全部采用标准工业铝型材、标准紧固件、机加工齿轮件拼接，核心考量是降低小批量试制阶段的加工成本，同时给后期的功能扩展预留足够的安装接口——铝型材的槽道内可以任意加装传感器安装座、拖链固定架、末端执行器转接板，不需要对主体结构做破坏性改动。齿轮下方的环形导向件主要承担回转支撑的限位作用，避免悬臂回转过程中出现径向窜动，环形件通过四个对称分布的连接块固定在下方的十字型材架上，连接块上设计有长条形调节孔，

　　可以根据齿轮的实际安装公差微调环形导向件的同轴度，保证回转过程中齿轮与下方驱动齿轮（图中未展示驱动端）的啮合侧隙保持在合理区间，避免卡滞或传动空程过大的问题。立柱底部的连接块同样采用标准型材角件搭配锁紧块的固定方式，底部预留的安装孔可以直接将整套结构固定在铝型材工作台面或者方管焊接机架上，安装时需要保证三根立柱的支撑面平面度公差控制在0.2mm以内，避免立柱倾斜导致顶部回转组件出现卡滞。横向悬臂的末端可以根据实际作业需求加装不同的执行部件，比如小型气动吸盘、微型电动夹爪、检测传感器支架，适配不同的作业工序：如果用于电子元器件的分拣工位，可以在悬臂末端加装真空吸盘配合回转动作完成不同料盘之间的物料转运；如果用于教学实训场景，

　　可以在各型材节点加装位置传感器、限位开关，配合控制板完成回原点、定点停留、多段速回转等实验项目。整套结构的传动路径设计非常简洁，动力从顶部齿轮输入后，通过十字型材架将回转动作传递到三根立柱之间的导向结构，环形导向件承担径向载荷，铝型材立柱承担轴向载荷，受力分配清晰，没有冗余的结构件，在轻载作业场景下的运行稳定性足够满足使用需求。需要注意的是，由于铝型材的刚性相比钢材有一定差距，当悬臂伸出长度超过500mm时，需要在悬臂下方加装斜撑结构，避免末端负载时出现过大的下挠，影响作业精度；齿轮与驱动齿轮的中心距需要严格按照所选齿轮的模数计算值调整，啮合侧隙控制在0.1-0.2mm之间，侧隙过大会导致回转定位误差偏大，侧隙过小则会加剧齿轮磨损，增加运行阻力。
