智能农业作业轮式行走承载机架结构

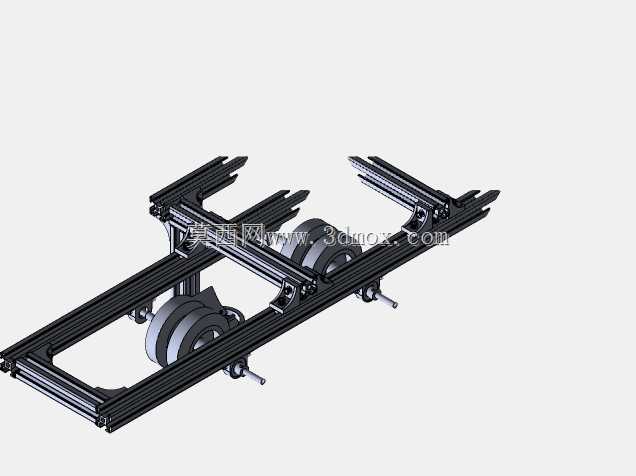

　　这套行走承载机架主要面向设施农业、露天大田的行间作业场景设计，适配智能农业机器人的移动作业需求，可搭载植保喷施、作物信息采集、行间除草、轻量载具转运等不同功能的作业模组，解决传统农业装备转弯半径大、无法适配窄垄种植行距、对作物碾压损伤大的痛点。从结构设计逻辑来看，整体框架采用标准工业铝型材拼接搭建，没有采用定制焊接机架的方案，核心是考虑农业场景下的快速改装调整需求——不同作物的种植垄距存在差异，部分叶菜类种植垄距仅60厘米，而高秆经济作物的垄距可达到1.2米，铝型材的T型槽结构可以快速调整两侧轮组的安装间距，无需重新加工焊接机架，就能适配不同的种植农艺要求，同时铝型材本身的自重较轻，配合大直径的行走轮组，能够降低对松软耕地的接地压强，避免作业过程中压实土壤影响作物根系发育。

　　轮组的布置采用双侧对称布局，行走轮安装在框架内侧的横向安装位上，轮体向外探出的尺寸经过严格校核，确保轮距调整到最小档位时，整机横向外廓尺寸不会超出常规大棚出入口的通行宽度，同时轮组的安装座预留了高度调节余量，可根据作业时的地面起伏情况调整机架离地间隙，避免机架底部剐蹭作物垄台或者田间残留的作物秸秆。框架的纵向型材预留了连续的安装槽位，上层可以固定控制箱、电池模组、作业执行机构的安装板，不需要额外在型材上打孔加工，只需要通过T型螺栓就可以完成所有功能部件的固定，装配效率相比焊接机架提升60%以上，后期维护更换部件时也不需要动用焊接、切割设备，在田间现场就可以完成调整作业。

　　从安装边界尺寸来看，框架的纵向长度控制在1.2米范围内，横向宽度可在50厘米到1米之间无级调整，机架离地间隙可在10厘米到25厘米之间调整，完全适配国内主流的设施农业大棚内的作业通道宽度，也能满足露地蔬菜、矮秆经济作物的行间通行要求。轮组采用的是实心橡胶行走轮，轮面宽度经过优化，既不会因为轮面过窄在松软土地上陷车，也不会因为轮面过宽碾压到两侧的作物根系，轮轴的安装位采用双轴承支撑结构，能够承受单侧15公斤的偏载，满足搭载不同作业模组时的承重需求，即使在田间不平整的路面上行走，也不会出现轮轴卡滞或者机架变形的问题。

　　设计过程中特意规避了复杂的一体化成型结构，所有的连接节点都采用标准角件配合螺栓锁紧，没有特殊定制的异形连接件，农户或者运维人员只需要使用常规的内六角扳手就可以完成整机组装和拆解，拆解后的所有部件都可以平整堆叠，方便跨地块转运时的装载运输，不需要专门的大型货运车辆，普通的农用三轮车就可以完成转场。框架的前后两端都预留了通用安装接口，可以选配安装防撞触边、视觉传感器支架、作业机具挂接架，不需要对主框架做二次加工就可以拓展不同的作业功能，比如挂接小型除草辊时，只需要将挂接架固定在前端的型材槽位上，调整好作业高度就可以投入使用，大幅降低了不同作业功能的改装成本。

　　考虑到田间作业的扬尘、高湿环境，所有的连接紧固件都采用不锈钢材质，铝型材本身的阳极氧化表面处理也可以抵御农药、化肥的腐蚀，不会出现普通焊接机架使用一年后就锈蚀变形的问题，日常维护只需要定期清理轮组缠绕的作物秸秆，检查螺栓的锁紧力矩即可，不需要做特殊的防腐养护。轮组的传动安装位预留了标准的电机输出轴连接接口，可以适配直流减速电机、伺服电机等不同的驱动单元，用户可以根据自己的动力配置方案选择对应的安装方式，不需要额外加工转接法兰，降低了动力系统的集成难度。
