带立式检测支架的陶瓷装饰摆件结构设计

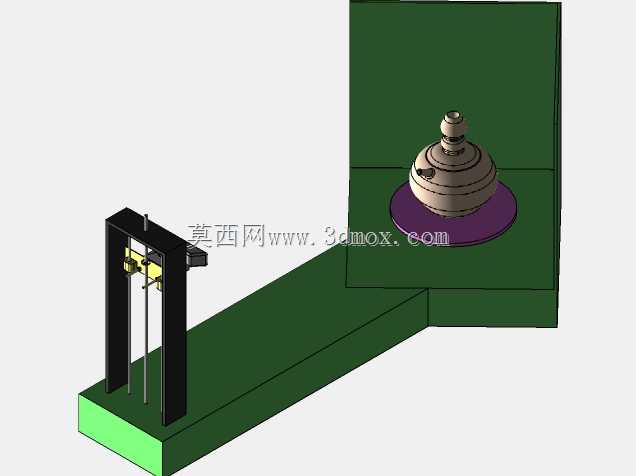

　　这套三维结构包含两部分核心构件，分别是层叠式收口陶瓷装饰瓶体，以及配套的立式垂直度检测工装支架，二者配合可完成摆件成品的形位公差快速校验，也可单独拆分用于不同场景的结构复用。先看瓶体部分，整体采用回转体层叠收腰设计，底部为大直径圆盘式承托底座，底座上方依次堆叠三层直径递减的圆弧过渡台段，最上方收口为带微小凸缘的窄口结构，瓶口处预留1.5mm深度的内凹沉台，可适配配套的密封塞或者装饰盖，满足干花插放、香薰承载或者纯陈设的不同使用需求。瓶身所有过渡棱边均做R0.8mm的圆角处理，避免陶瓷烧制过程中出现应力集中导致的开裂问题，底座下表面设计有0.2mm深度的环形定位凹槽，可与检测工装上的紫色定位圆盘精准嵌合，定位间隙控制在0.1mm以内，

　　保证检测时瓶体不会出现滑移偏移。瓶体的壁厚采用渐变设计，底座位置壁厚为4mm，向上逐层收薄至瓶口位置的2.5mm，既保证了底部放置的稳定性，也减少了上部结构的重量，降低烧制过程中的变形概率，内壁做等距偏移处理，无多余内凸结构，方便后续注浆成型的脱模操作。再看配套的立式检测支架，整体采用L型折弯焊接结构，底部为长条形绿色涂装安装基座，基座长度为瓶体底座直径的3.2倍，宽度与瓶体底座直径一致，基座底部边缘做15度的倒角处理，既可以避免安装时刮伤操作台面，也能在基座与台面之间预留微小间隙，方便调整水平度。基座上方垂直安装两根平行的光面导向立柱，立柱直径为8mm，立柱间距为120mm，立柱顶端通过一块矩形顶板做固定连接，

　　顶板上预留两个直径8.1mm的安装孔，与立柱采用过盈配合装配，保证两根立柱的平行度公差控制在0.05mm以内。两根立柱之间装配有可上下滑动的检测滑台，滑台侧面伸出一个水平检测触头，触头端面为平面结构，检测时将瓶体放置在定位圆盘上，上下滑动滑台让触头贴合瓶身外壁，沿圆周方向转动瓶体，即可通过滑台的位移偏差快速判断瓶身的圆度、垂直度是否符合设计要求，滑台侧面设置有锁紧旋钮，可在任意高度位置固定滑台，方便记录偏差数值。支架后侧垂直安装一块深绿色的背景挡板，挡板表面做哑光处理，避免检测时出现反光影响视觉判断，挡板与底部基座采用螺栓连接，可根据检测需求快速拆装。这套结构的设计思路兼顾了产品本身的使用功能与生产过程中的检测需求，

　　瓶体的结构参数完全适配日用陶瓷的量产工艺，所有脱模斜度控制在1.5度，符合注浆成型的工艺要求，没有出现倒扣或者壁厚突变的结构，可直接导出工程图用于模具开发。检测支架的结构则充分考虑了一线质检人员的操作习惯，滑台的滑动阻尼设置为0.2N，单手即可完成上下调整操作，定位圆盘采用耐磨的POM材质制作，长期使用不会出现磨损凹坑，保证定位精度的持久性。安装边界方面，整套检测支架放置在工作台面时，占用的平面尺寸为长380mm、宽120mm，垂直高度为260mm，不需要额外的固定螺栓，依靠自身重量即可保持稳定，适合放置在陶瓷生产车间的质检工位、或者三维建模教学的实操演示台面上使用。瓶体单独使用时，底部直径为120mm，整体高度为95mm，放置在桌面、展架上时的稳定角为32度，受到轻微触碰不会出现倾倒问题，可适配大多数家居、商业空间的陈设场景，不管是放置在玄关做钥匙收纳旁的装饰，还是放在办公桌面做绿植水培容器，或者放在文创展柜做陈设展品，都能满足使用要求。结构建模过程中所有配合面均做了公差匹配，瓶体与定位盘的配合、滑台与立柱的配合、立柱与上下安装板的配合都预留了合理的装配间隙，不存在过定义或者干涉的问题，可直接用于运动仿真演示，也可拆分导出单个零件用于结构参考。
