带代理结构的连杆保持支撑组件

　　在自动化传动链路、小型执行机构的装配场景里，这类带代理结构的连杆保持架，往往承担着衔接动力输出端与执行端、约束连杆运行轨迹、抵消传动过程径向窜动的核心作用，很多一线装配调试的工程师都遇到过，长行程连杆在高速往复动作时，因为中段缺乏有效支撑，出现杆体抖动、密封件偏磨、传动精度偏移的问题，这款保持架的结构设计，就是针对这类现场痛点做的针对性优化。

　　从实际功能落地来看，这套组件的核心作用是为做轴向伸缩+周向微调动作的连杆提供稳定的径向约束，同时集成的代理联动结构，可以在连杆动作到设定行程节点时，触发配套的位置反馈或者辅助锁止动作，不需要额外在杆体上加装外置的触发撞块，能大幅压缩整套传动机构的安装空间。很多小型工位的压紧执行机构、通讯设备里的信号杆调节组件、小型工装的定位伸缩机构里，都能看到这类结构的应用，它不需要额外做复杂的安装基座，自身的分体式夹装结构就能直接固定在设备的立板或者安装块上，适配不同厚度的安装板材。

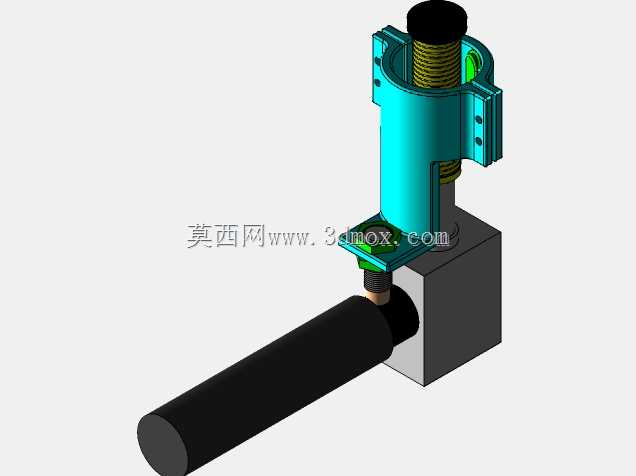

　　设计思路上，工程师没有采用传统的整体式套筒支撑结构，而是把保持架主体做成了两侧带安装耳的剖分式夹紧结构，安装耳上预留了对称的螺栓过孔，现场装配的时候不需要从连杆端部穿套，直接可以从杆体侧方扣合固定，对于已经预装完成的设备改造场景，这种结构的适配性要比整体套筒好很多，不用拆解原有传动链路就能完成支撑组件的加装。主体支撑筒内部做了阶梯式的内孔设计，对应不同直径的杆段分别做配合公差，和带螺纹的调节杆段配合的内孔预留了足够的容屑空间，避免长期动作时螺纹副磨损产生的金属屑卡滞在支撑间隙里，下方和光杆段配合的内孔则做了更高的精度公差，保证杆体伸缩时的同轴度，减少运行阻力。

　　和保持架主体衔接的代理联动结构，采用了侧向嵌入式的拨块设计，拨块和连杆上的卡槽做间隙配合，当连杆做轴向伸缩动作时，拨块会跟着杆体同步移动，拨块的延伸端可以触发行程开关、带动辅助锁舌动作，或者联动其他的小型执行构件，相当于把连杆的动作同步传递给旁侧的关联机构，不需要额外设计同步传动结构。下方的安装基座采用方块式结构，底面和侧面都做了安装基准面，可以直接贴靠在设备的安装面上做定位，基座上预留的杆体过孔和上方保持架的内孔做了同轴度设计，装配时只要把基座固定好，上方的保持架对准基座的定位止口锁紧，就能保证整套支撑结构的同轴度，不需要反复做校准调整。

　　从安装边界来看，这套组件的横向安装尺寸控制得非常紧凑，两侧安装耳的最大间距适配常规的30-50mm安装空间，纵向的总高度可以根据连杆的行程长度做对应调整，下方伸出的光杆段预留了足够的连接长度，可以直接和执行端的摆臂、压头或者其他联动构件做连接。主体支撑筒的侧壁预留了润滑脂注入口，日常维护的时候不需要拆解结构，直接从注入口加注润滑脂就能完成内部配合面的润滑，减少长期运行的磨损量。和杆体配合的位置没有采用一体式的铜套结构，而是做了可更换的耐磨衬套设计，衬套磨损之后只需要拆开保持架的锁紧螺栓更换衬套就能恢复精度，不需要更换整个保持架组件，能降低后期的维护成本。

　　在实际工况适配性上，这套结构可以适配0-200次/分钟的往复动作频率，支撑的杆体径向跳动量可以控制在0.05mm以内，完全满足小型自动化机构、通讯调节组件、工装定位机构的精度要求，结构上没有复杂的异形曲面，所有的加工面都是常规的铣削、钻削加工就能完成，不需要特殊的加工工艺，加工成本可控，批量生产的时候良率也能得到保证。很多工程师在做小型伸缩机构设计的时候，往往会忽略中段支撑的结构设计，等到样机调试的时候出现杆体抖动、动作卡滞的问题再返工，这款保持架的结构刚好可以作为这类设计场景的参考，把支撑、联动、安装基准的功能集成在一个组件上，减少整体的零件数量，也降低装配的复杂度。
